Открытый корпус NAS для ATX

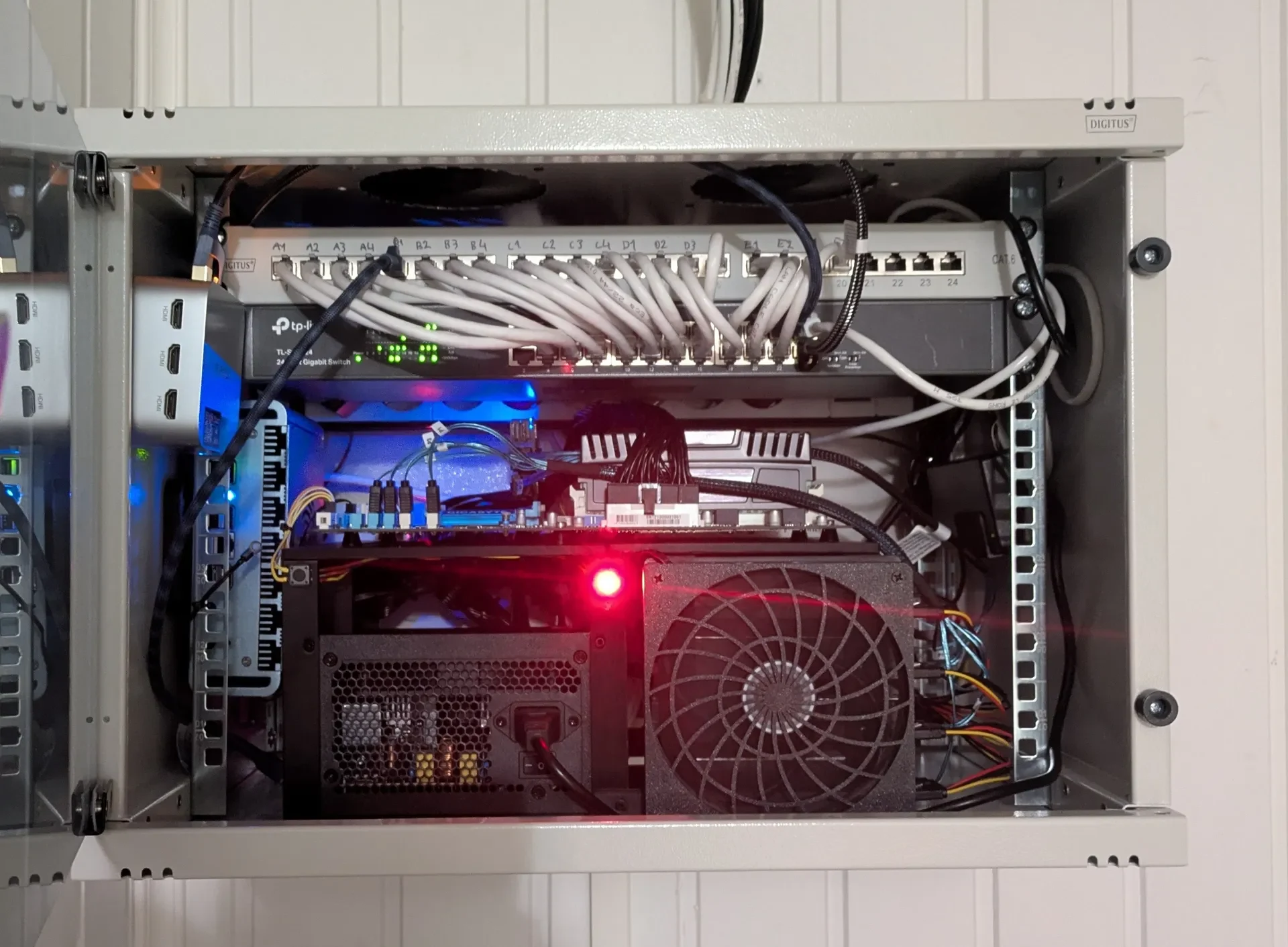

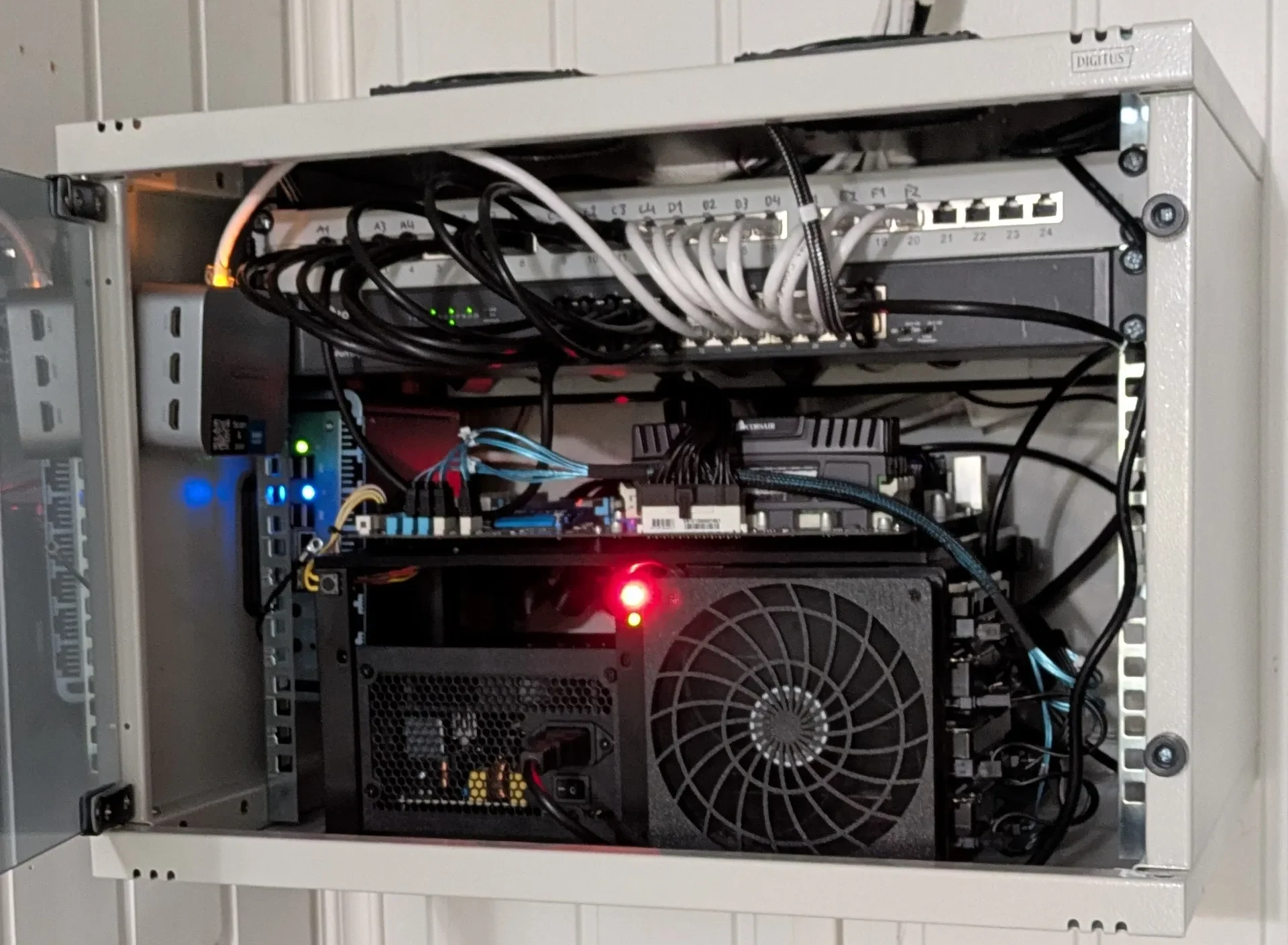

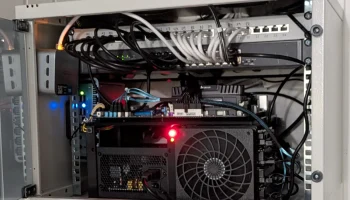

У меня лежала старая материнская плата ATX с процессором и памятью, которые уже не были достаточно мощными для настольного компьютера. Мне не хотелось их выбрасывать, поэтому я превратил их в NAS, который можно разместить в своей небольшой стойке. Это личный проект, и я сомневаюсь, что кто-то до сих пор строит серверы из старого настольного оборудования, когда доступны такие вещи, как NUC и Raspberrypis. Все равно решил выложить, может кому пригодится. Если вы решите его сделать, я буду рад помочь со сборкой. На выбор предлагается множество видов различных кронштейнов и адаптеров для вентиляторов.

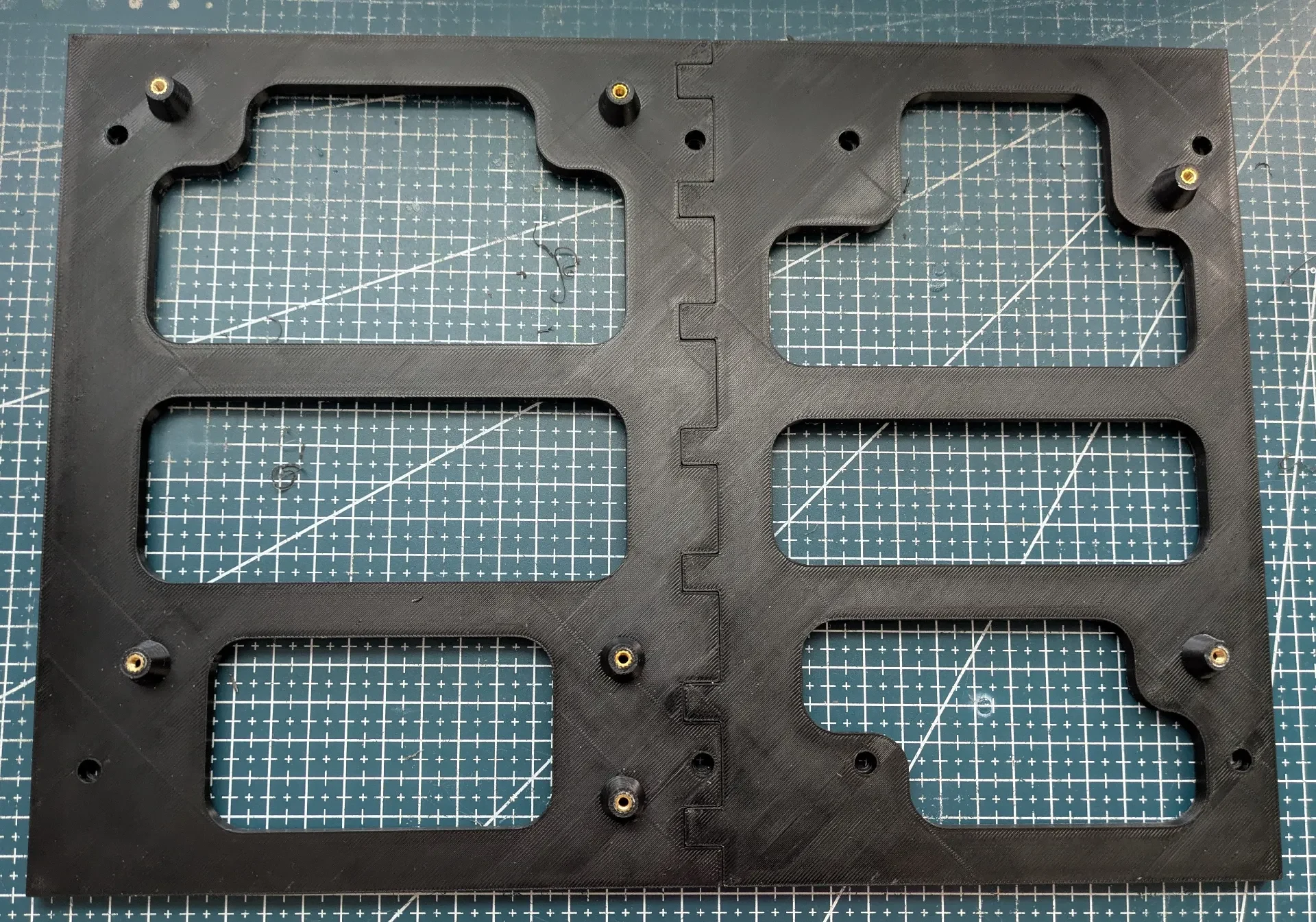

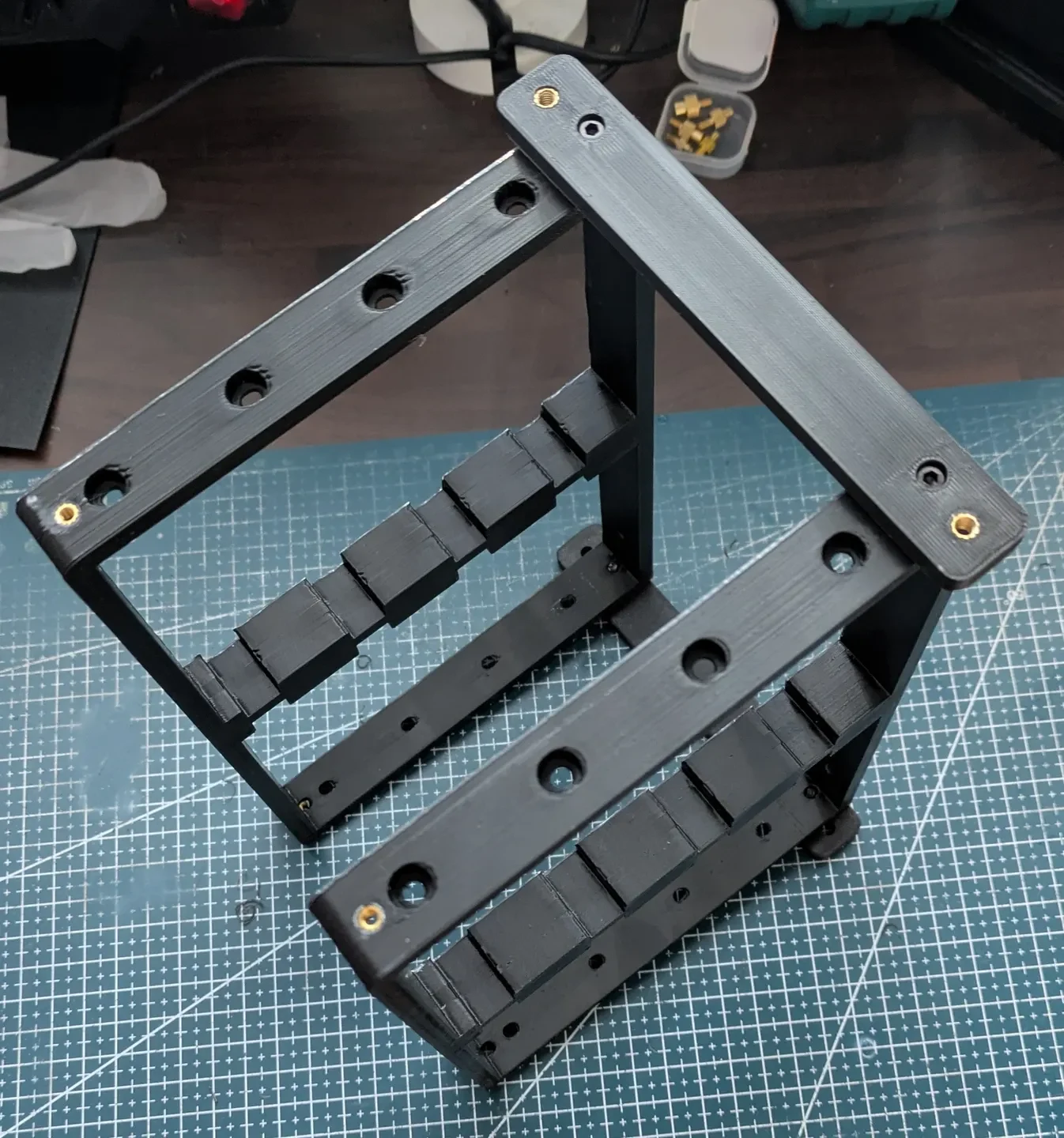

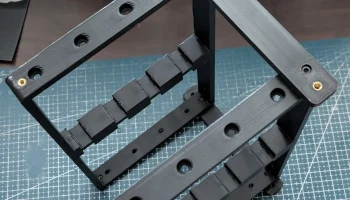

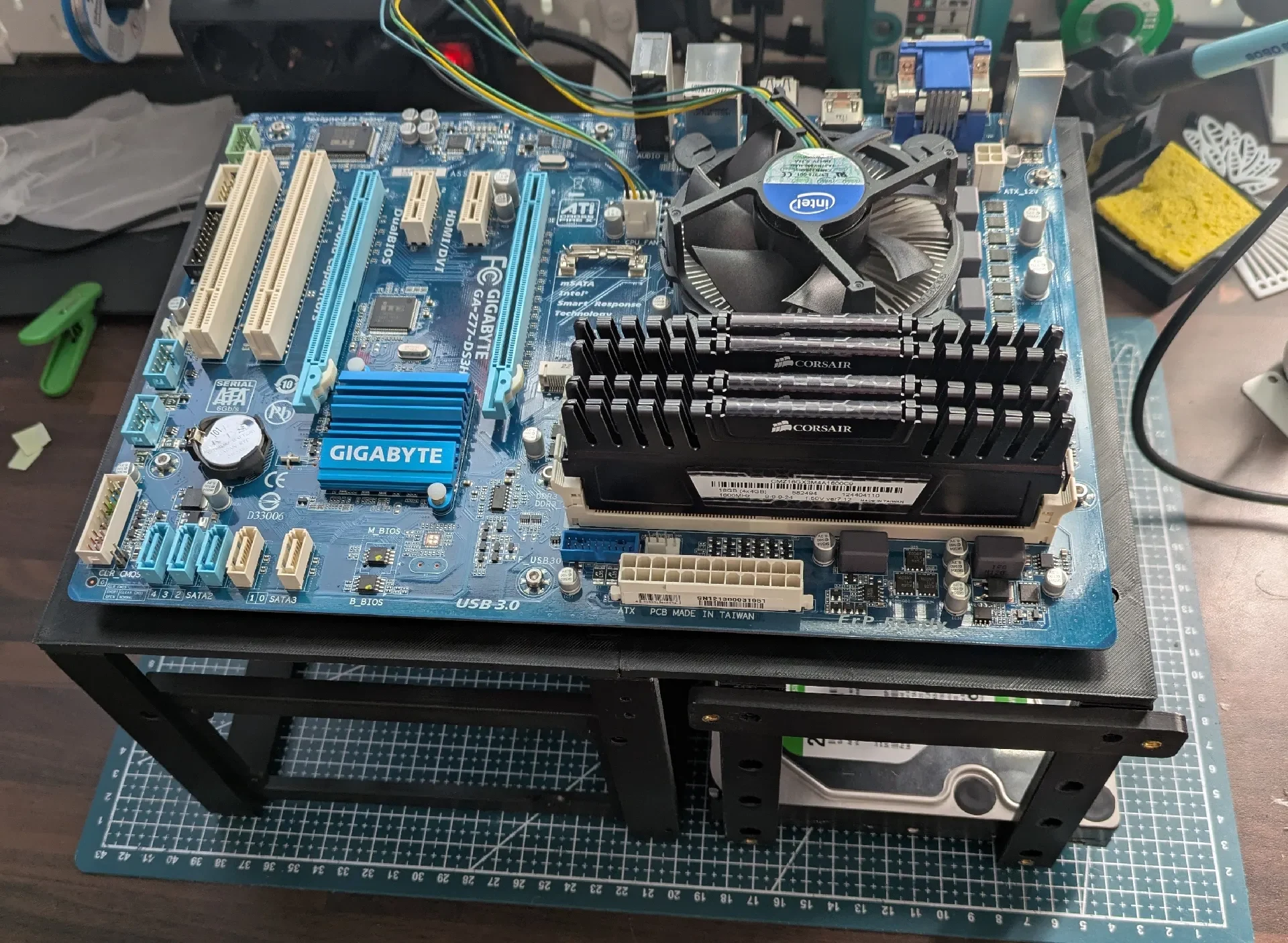

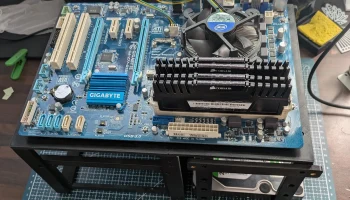

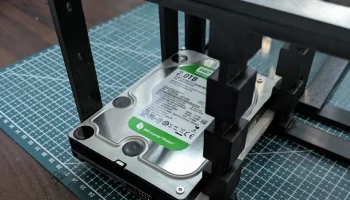

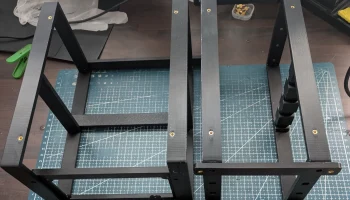

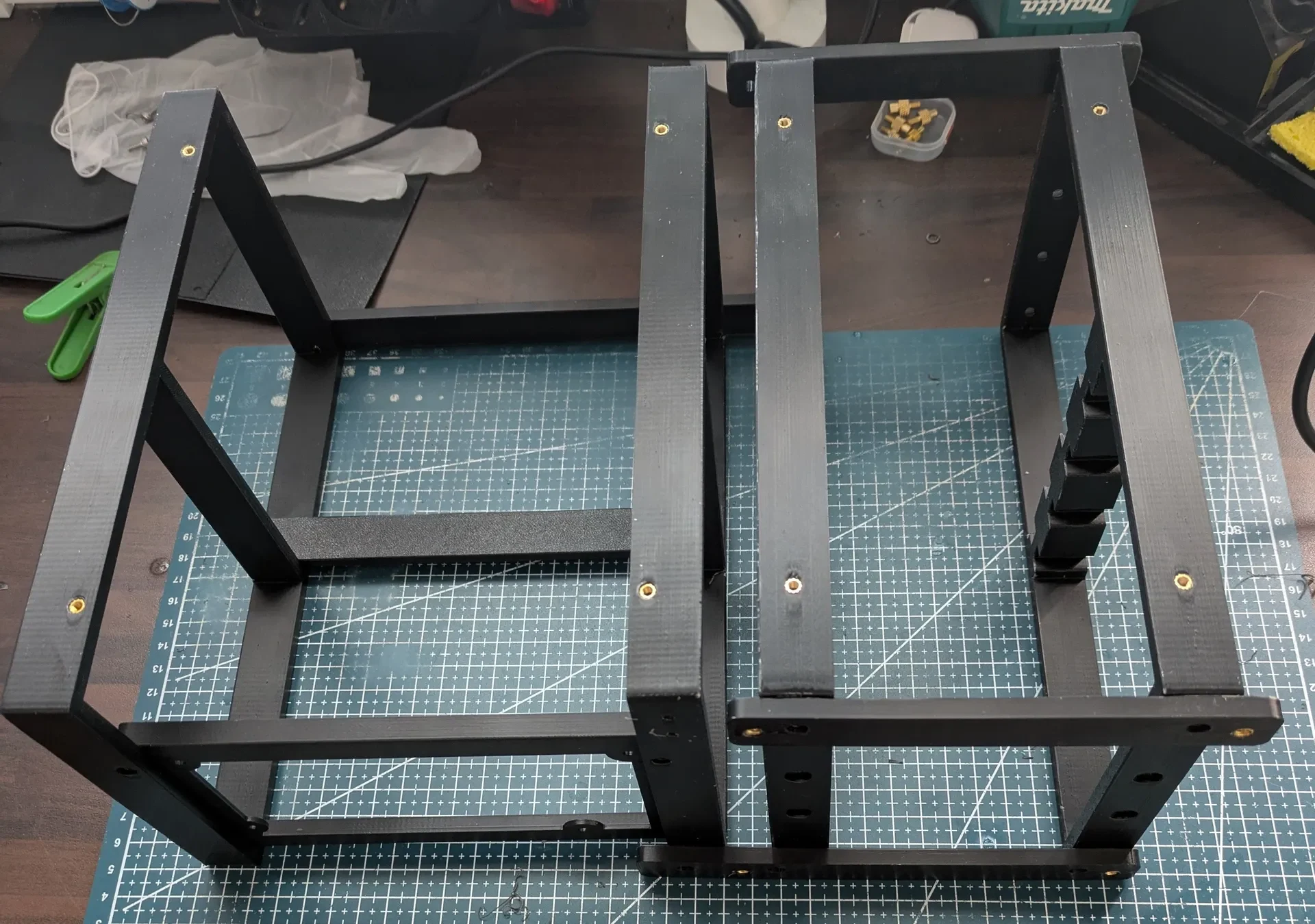

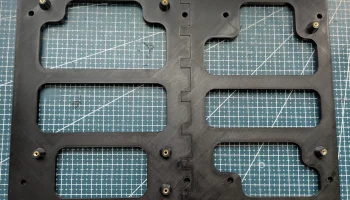

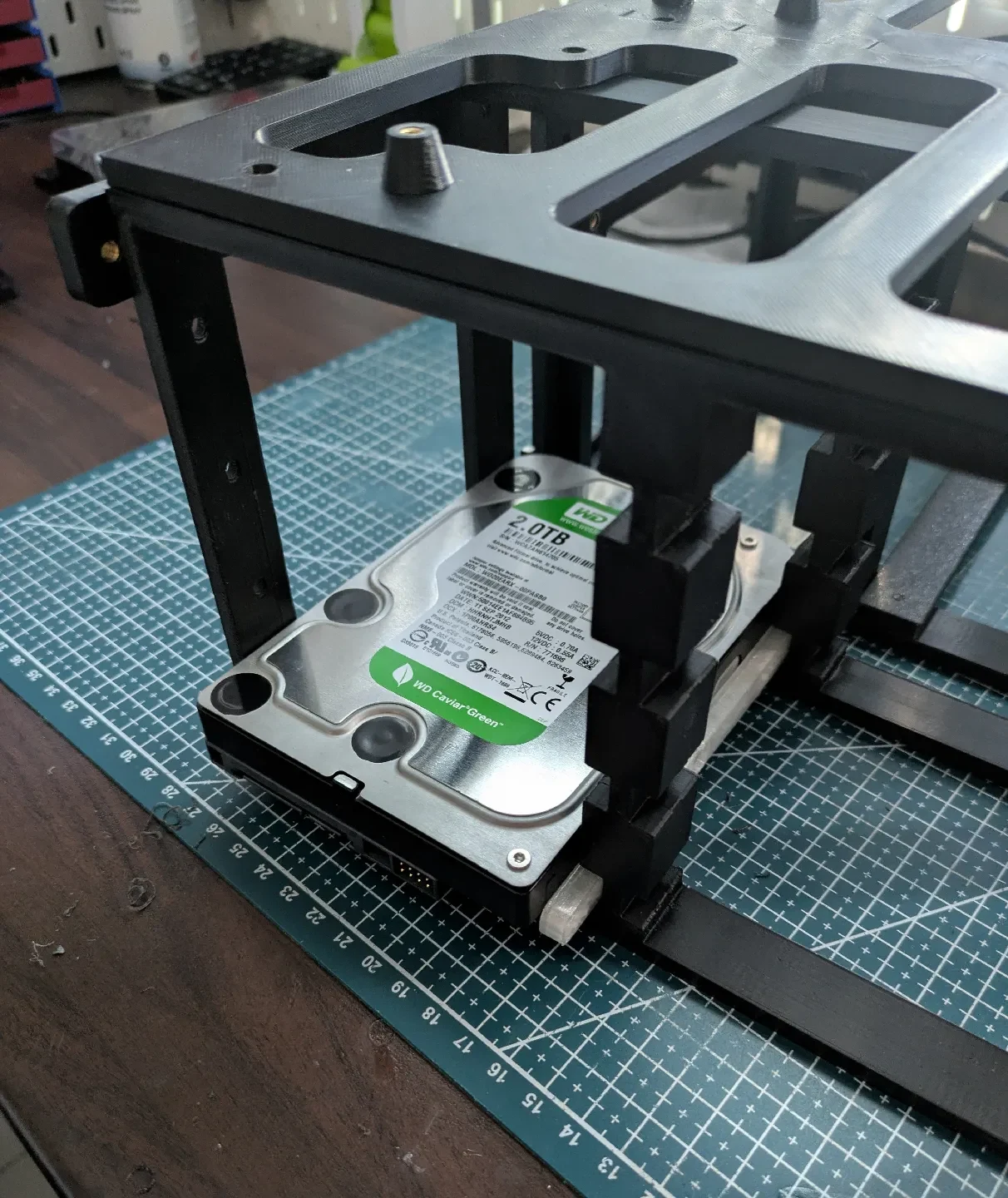

Я напечатал детали корпуса из ABS для термостойкости, но думаю, что даже PLA может выдержать, если у вас хорошая вентиляция, и вы в любом случае должны это сделать. Я использовал ТПУ для печати монтажных направляющих жесткого диска, чтобы уменьшить вибрацию, а также сделал несколько шайб для вентилятора. Вам следует либо распечатать несколько ножек и приклеить их, либо использовать резиновые ножки, как я. Все детали, кроме самых длинных скоб, подходят для печатной платформы размером 240x240. Никакие опоры не требуются, но вам, возможно, придется немного почистить некоторые отверстия. Крепление материнской платы состоит из двух частей, но его не нужно склеивать, поскольку оно удерживается винтами.

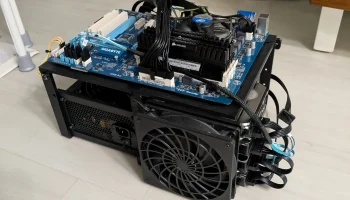

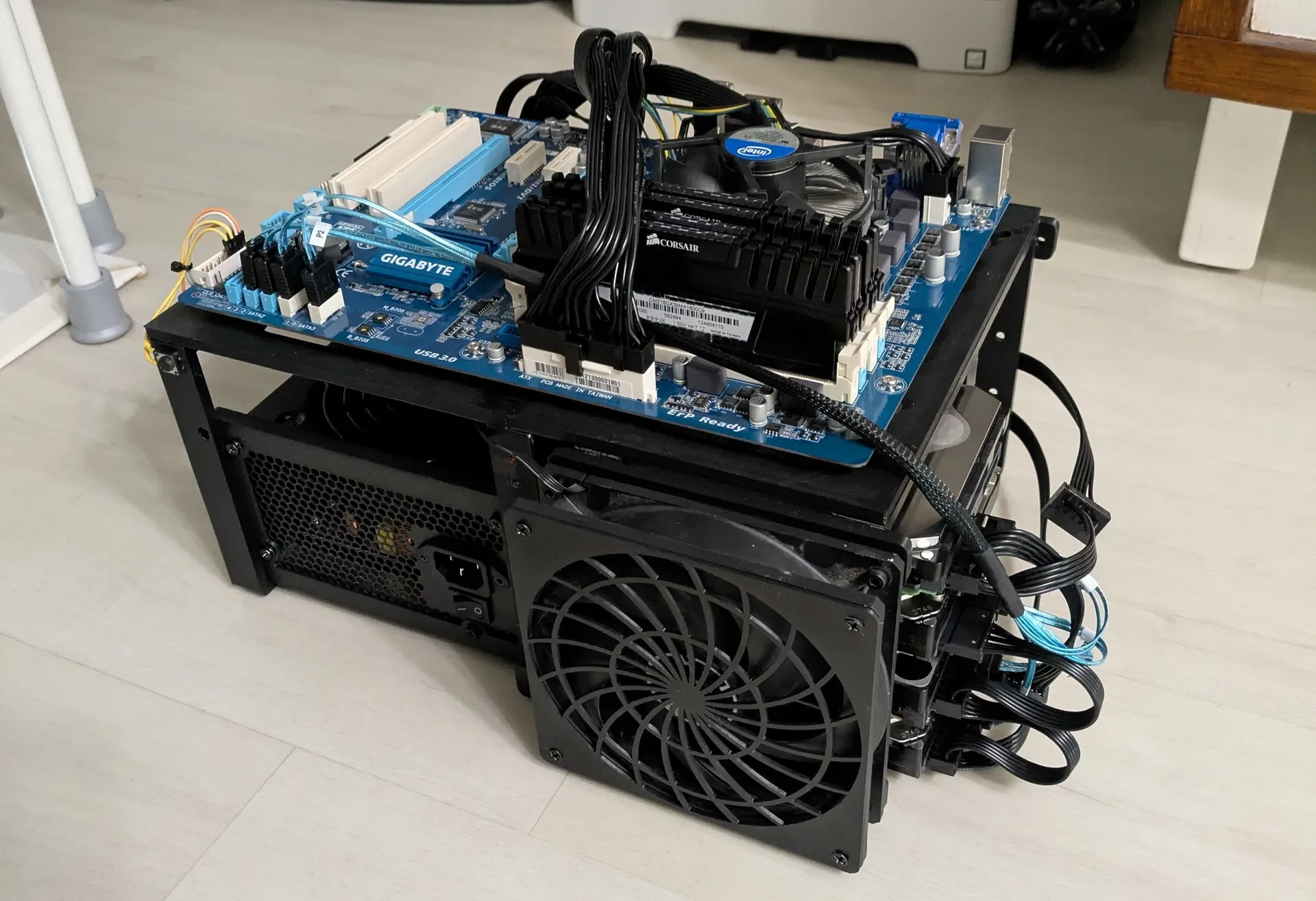

Корпус должен поддерживать большинство материнских плат стандарта ATX (не EATX), а также небольших материнских плат и блоков питания ATX. В нем есть место для 8 3,5-дюймовых жестких дисков, а также есть кронштейны для двух 140-мм вентиляторов. Для сборки необходимо несколько комплектующих: термовставки M3 (M4 лучше подходит для установки вентиляторов, но не является абсолютно необходимым), а также винты с головкой под торцевой ключ. Имеются отверстия для дополнительных 3-мм светодиодов для питания/жесткого диска.
Целью разработки было упаковать все компоненты в небольшой форм-фактор, поскольку имеющееся у меня пространство очень ограничено. 8 слотов для накопителей были компромиссом, позволяющим уменьшить высоту, но при этом оставить место для дальнейшего расширения. Теоретически над блоком питания может быть место для еще двух дисков, но это может слишком сильно мешать потоку воздуха. Я не делал контейнеры для дисков, поскольку я не делаю горячую замену, и мне приходится выключать систему и вынимать ее из шкафа, чтобы добавить диски, а я делаю это не очень часто. Также вам придется снять вентилятор, чтобы добраться до винтов жесткого диска, а также установить вентилятор для самого нижнего жесткого диска.
