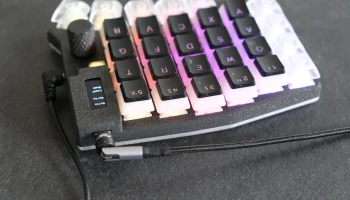

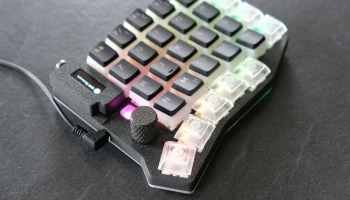

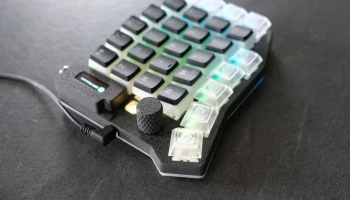

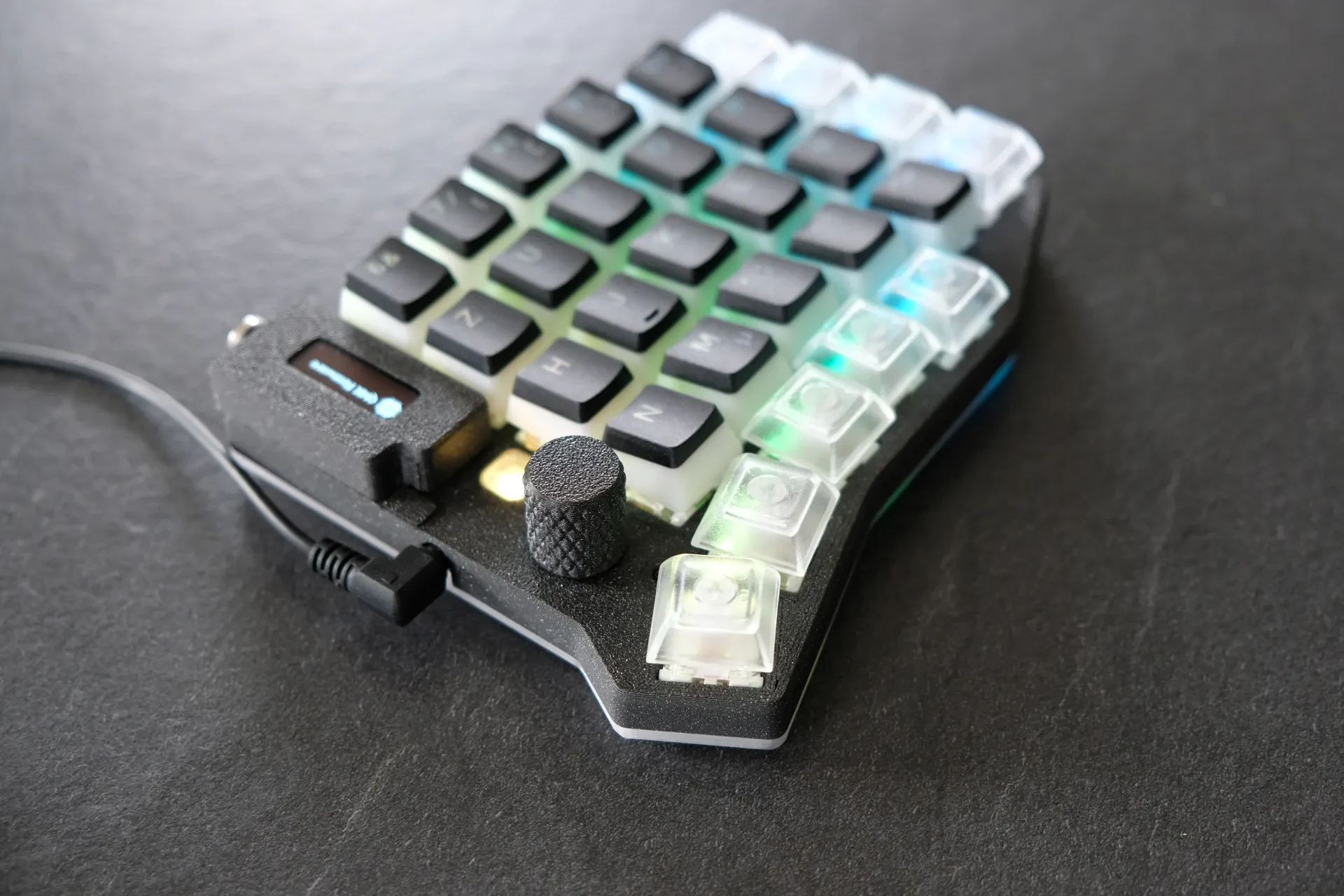

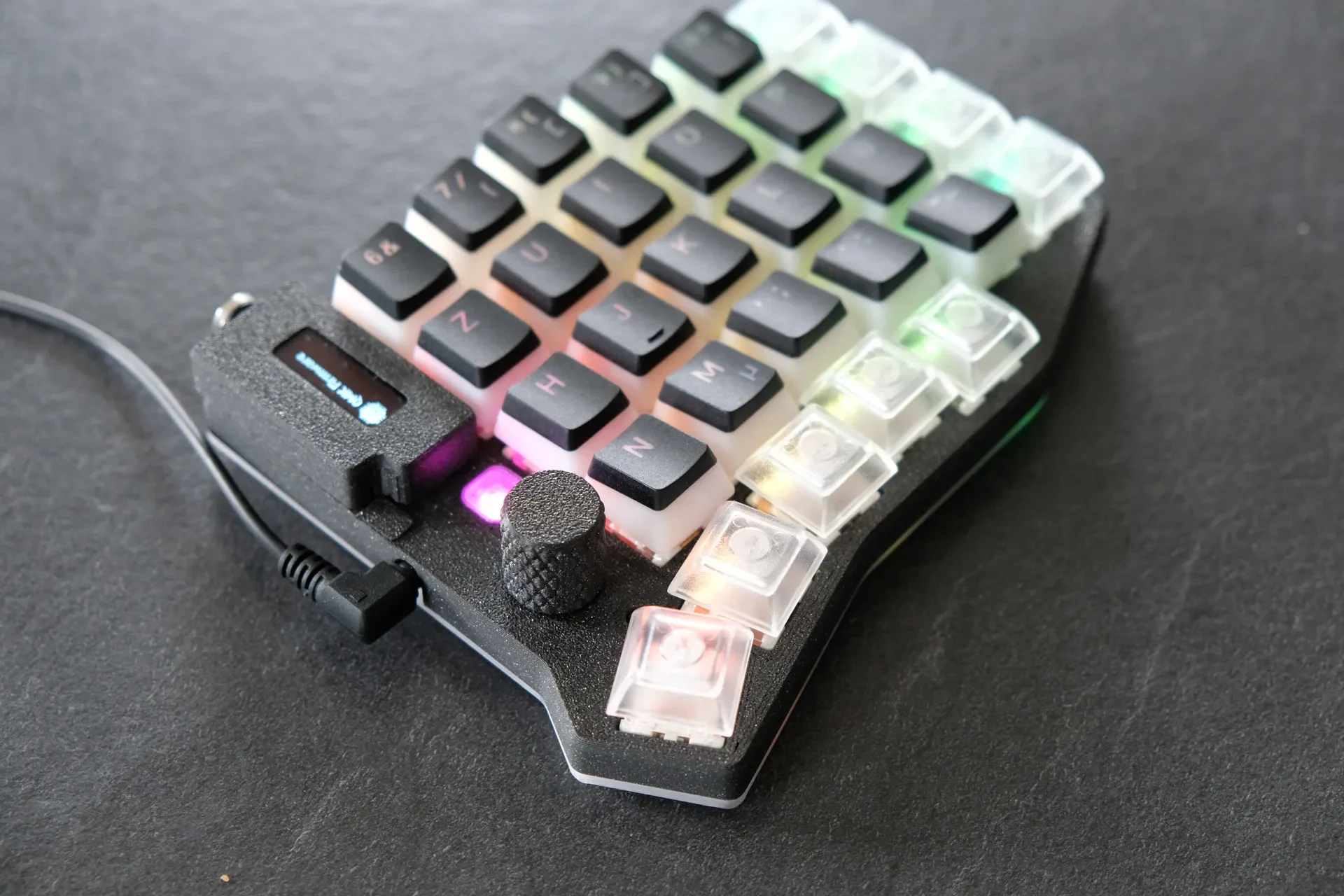

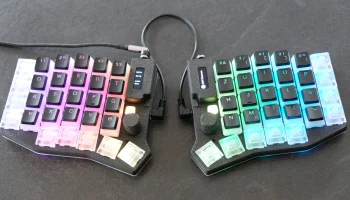

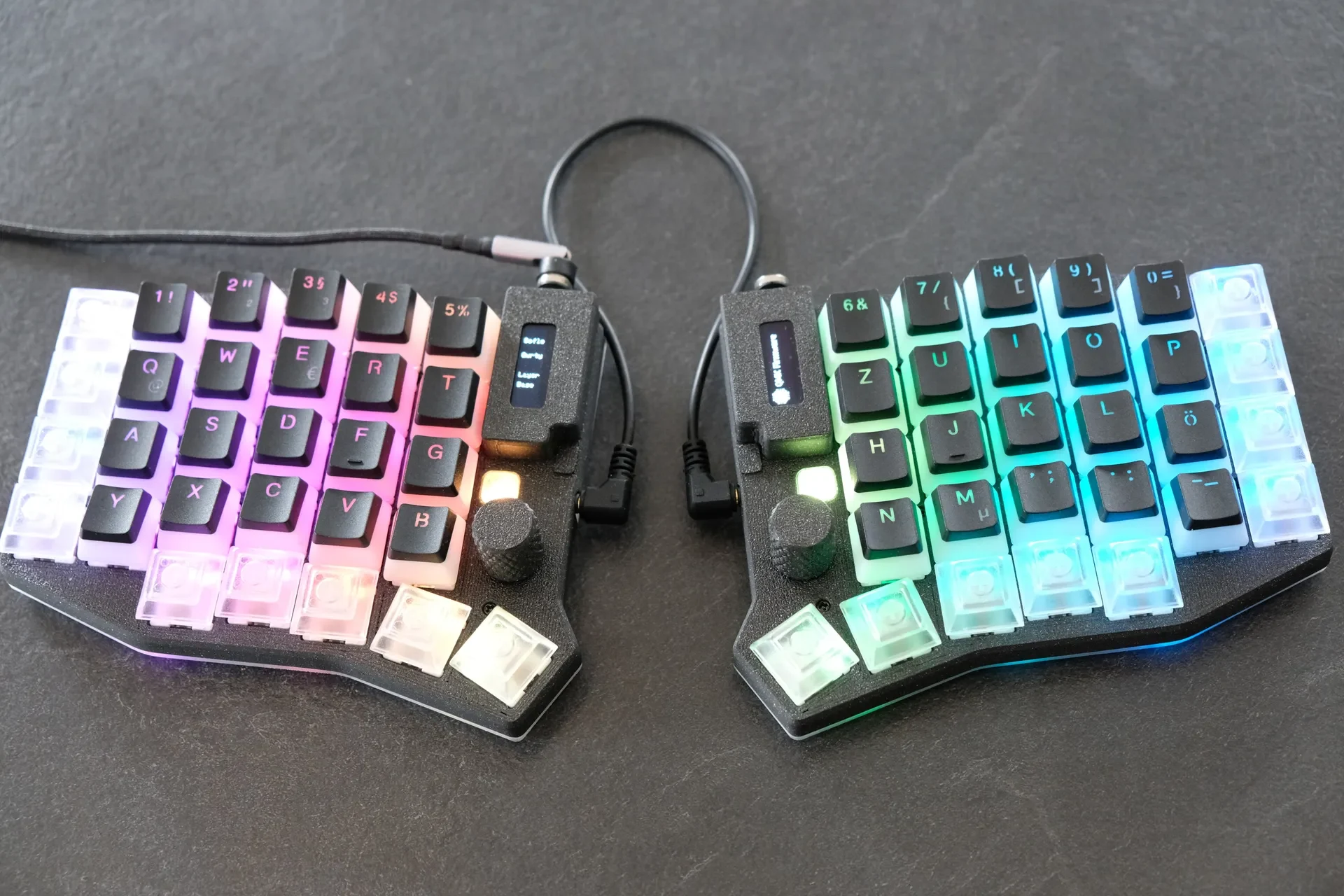

Полный футляр Sofle RGB

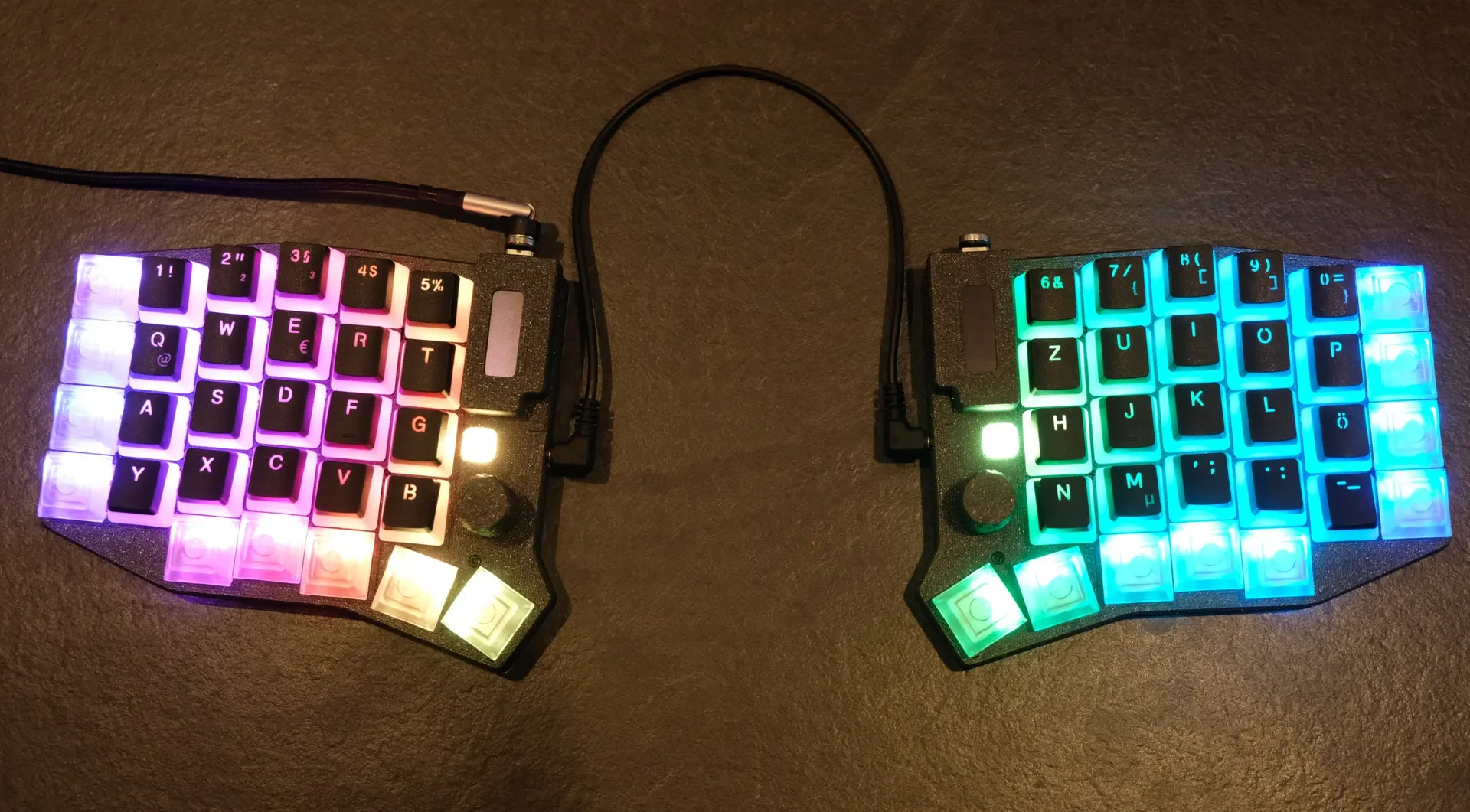

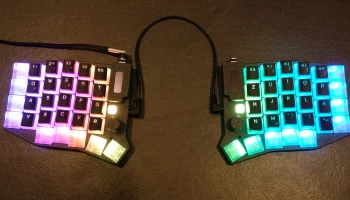

Это закрытый полный футляр для разделенной клавиатуры Sofle RGB.

https://josefadamcik.github.io/SofleKeyboard/build_guide_rgb.html

https://github.com/josefadamcik/SofleKeyboard/tree/master/Sofle_RGB

Особенности:

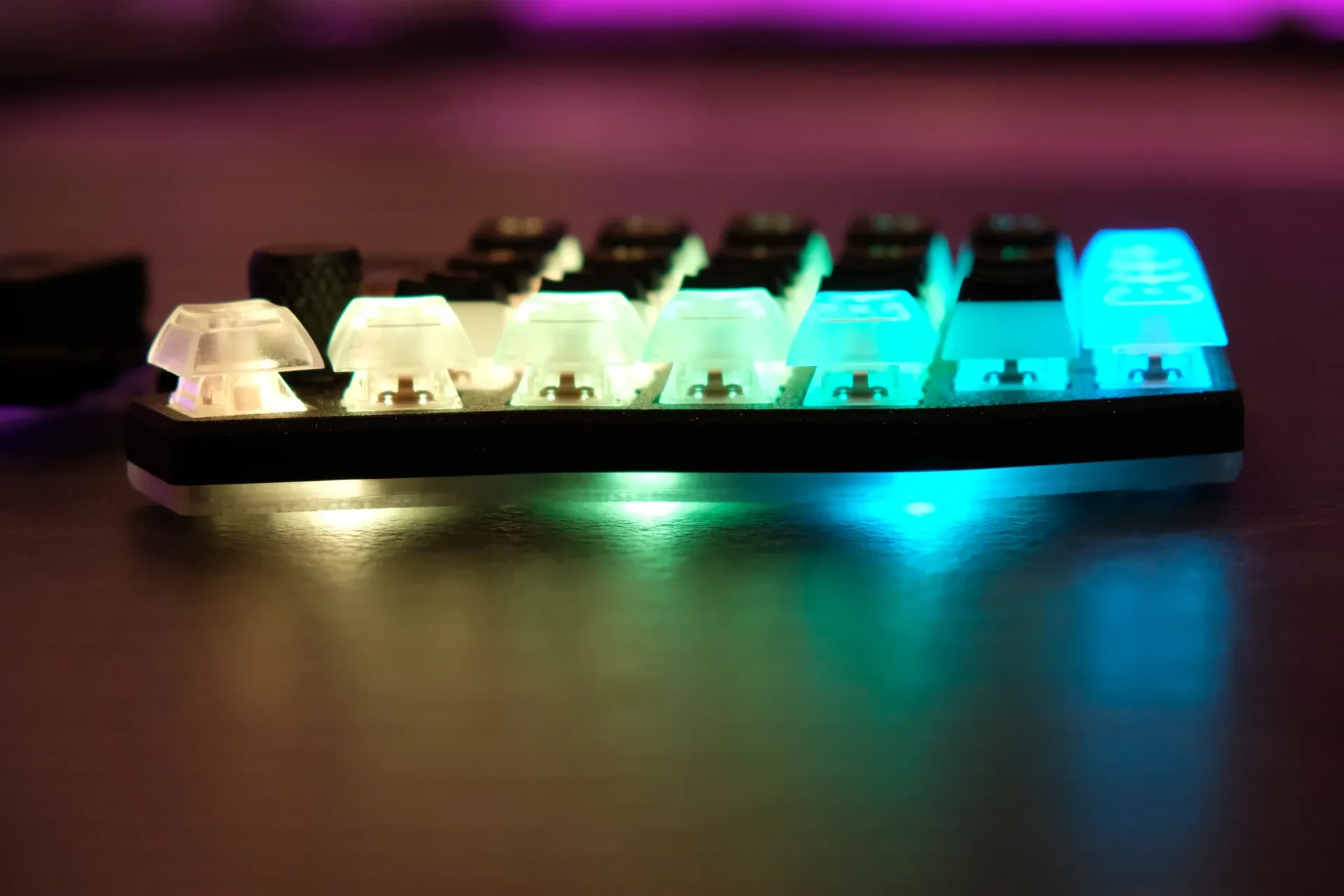

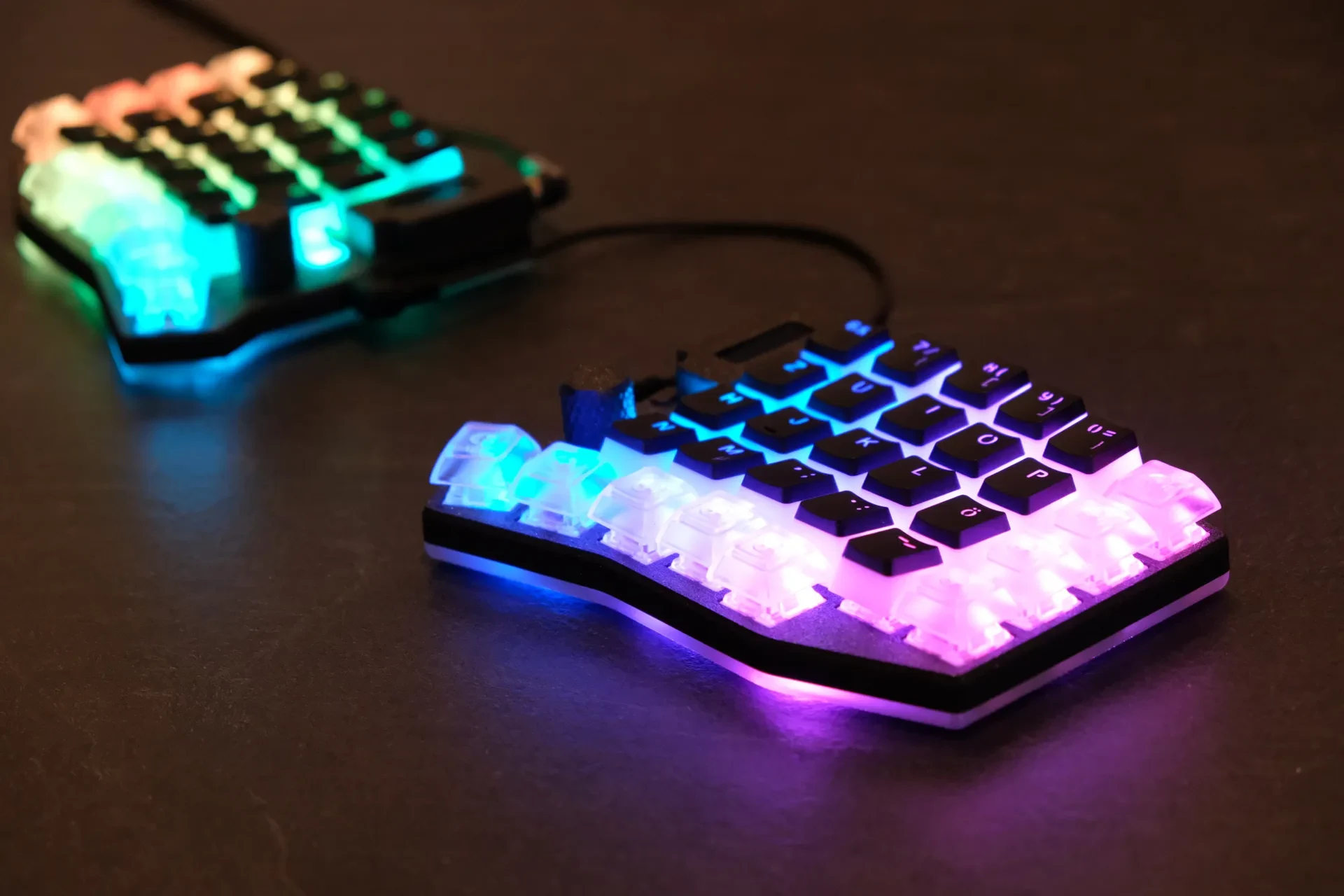

прозрачное дно для подвесных светильников

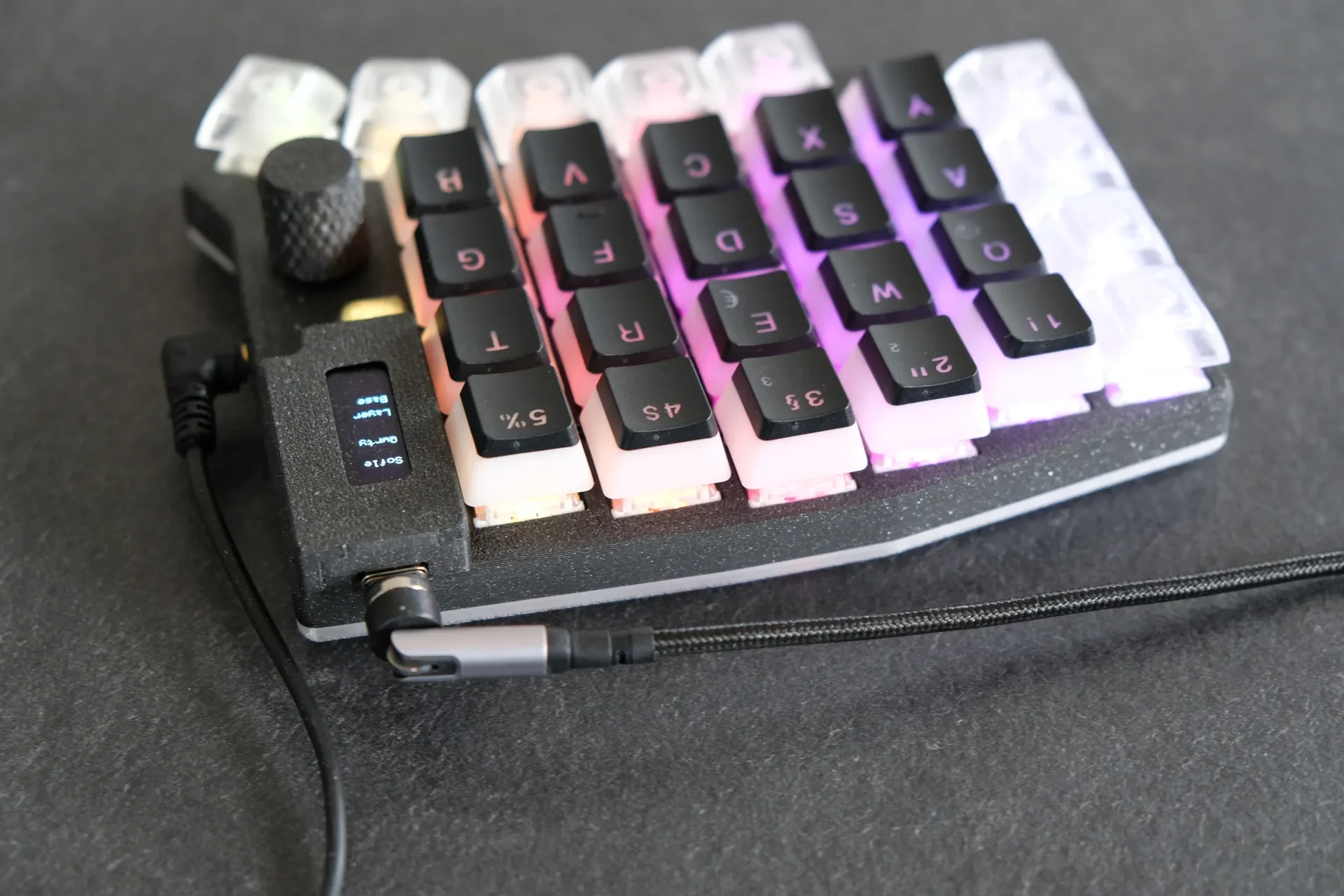

магнитные крышки контроллеров для легкого доступа или замены контроллеров
подходящая поворотная ручка (посадка с трением)
магнитная крышка кнопки сброса

Спецификация такая же, как у Sofle RGB, за исключением следующих изменений:

не требуются верхняя и нижняя пластины
10 круглых неодимовых магнитов размером 2x1 мм с каждой стороны (всего 20 шт.)
короткие разъемы для контроллеров, н��пример. https://www.aliexpress.com/item/32993269493.html

Магниты я приклеила суперклеем. Обратите внимание на ориентацию полюса.

Я также добавил помощник по трафарету. Это трафарет для пайки оплавлением, который вы можете добавить в заказ основной платы (например, jlcpcb). С помощью помощника трафарет ровно прилегает к печатной плате, что делает нанесение пая��ьной пасты более простым и чистым.

Его создание потребовало большой работы (один из моих крупнейших проектов по моделированию на данный момент), но я очень доволен тем, как все получилось.

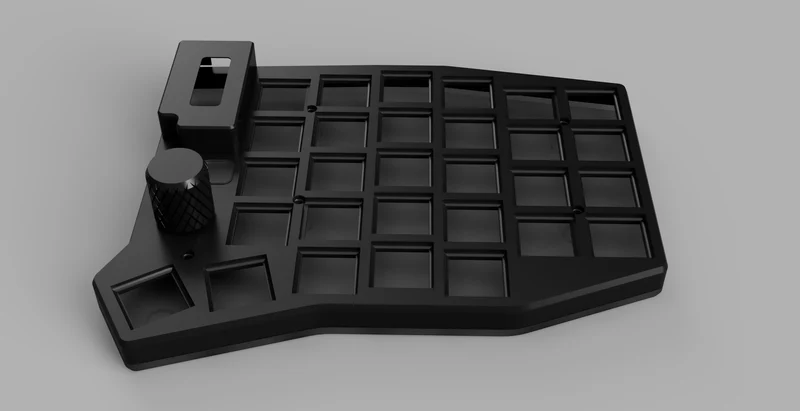

Файлы САПР приложены, не стесняйтесь создавать ремиксы.
