Двойной футляр для ингалятора от астмы

Недавно у него диагностировали астму с поздним началом. Сосет гигантский осел-камни. В любом случае мне теперь нужно носить с собой два ингалятора: один для ежедневного использования, другой на случай обострения. Я не хотел, чтобы они были повреждены (это уже произошло) или собирали ворс из моего кармана и вдыхали его, поэтому я разработал футляр, в котором можно хранить их обоих.

Неправильная конструкция возникла в результате обводки ингаляторов на квадратной бумаге, а затем аппроксимации ее в Fusion360. Вы можете увидеть холст в Fusion360 — посмотрите на мою дрянную кальку!

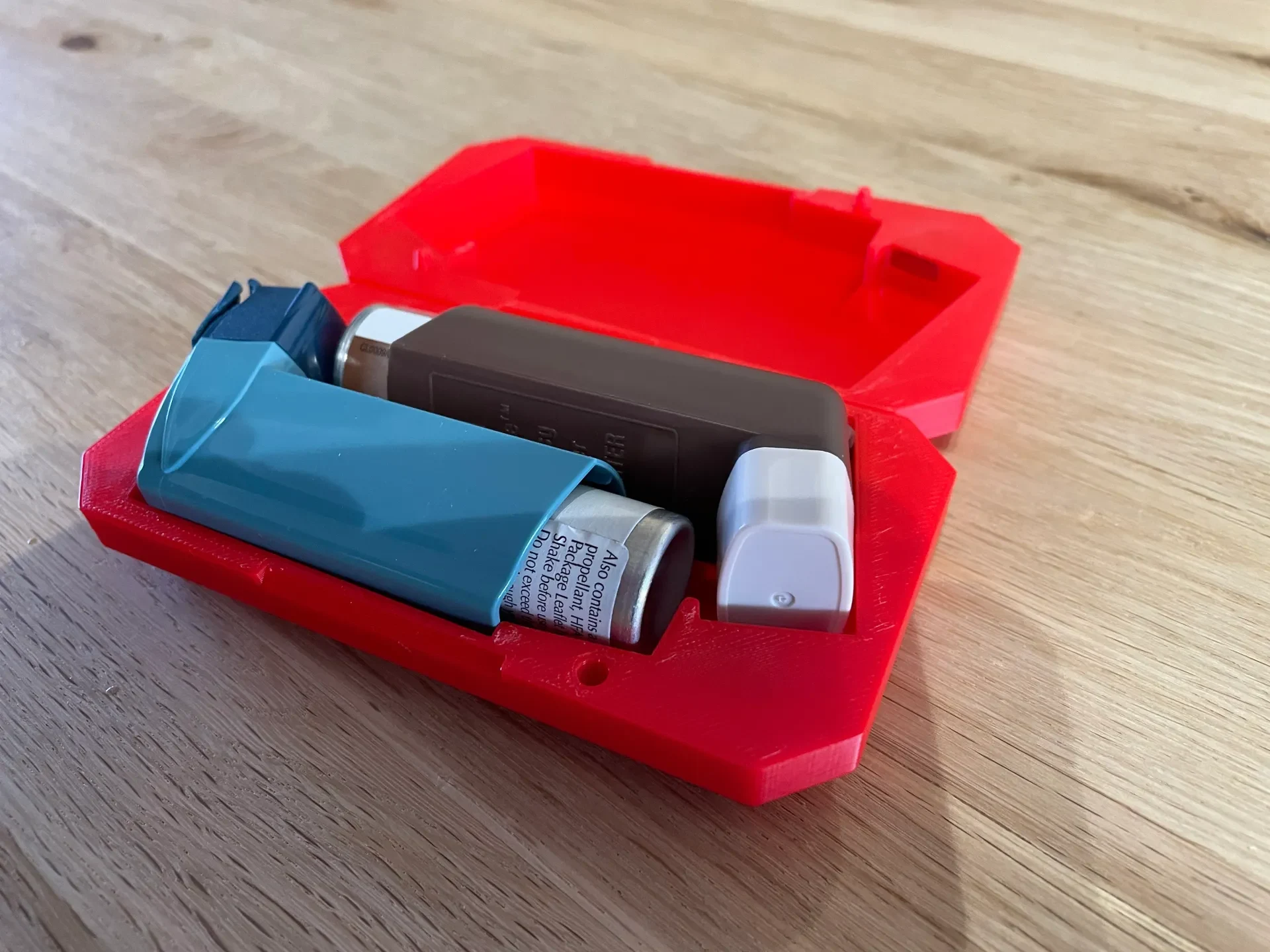

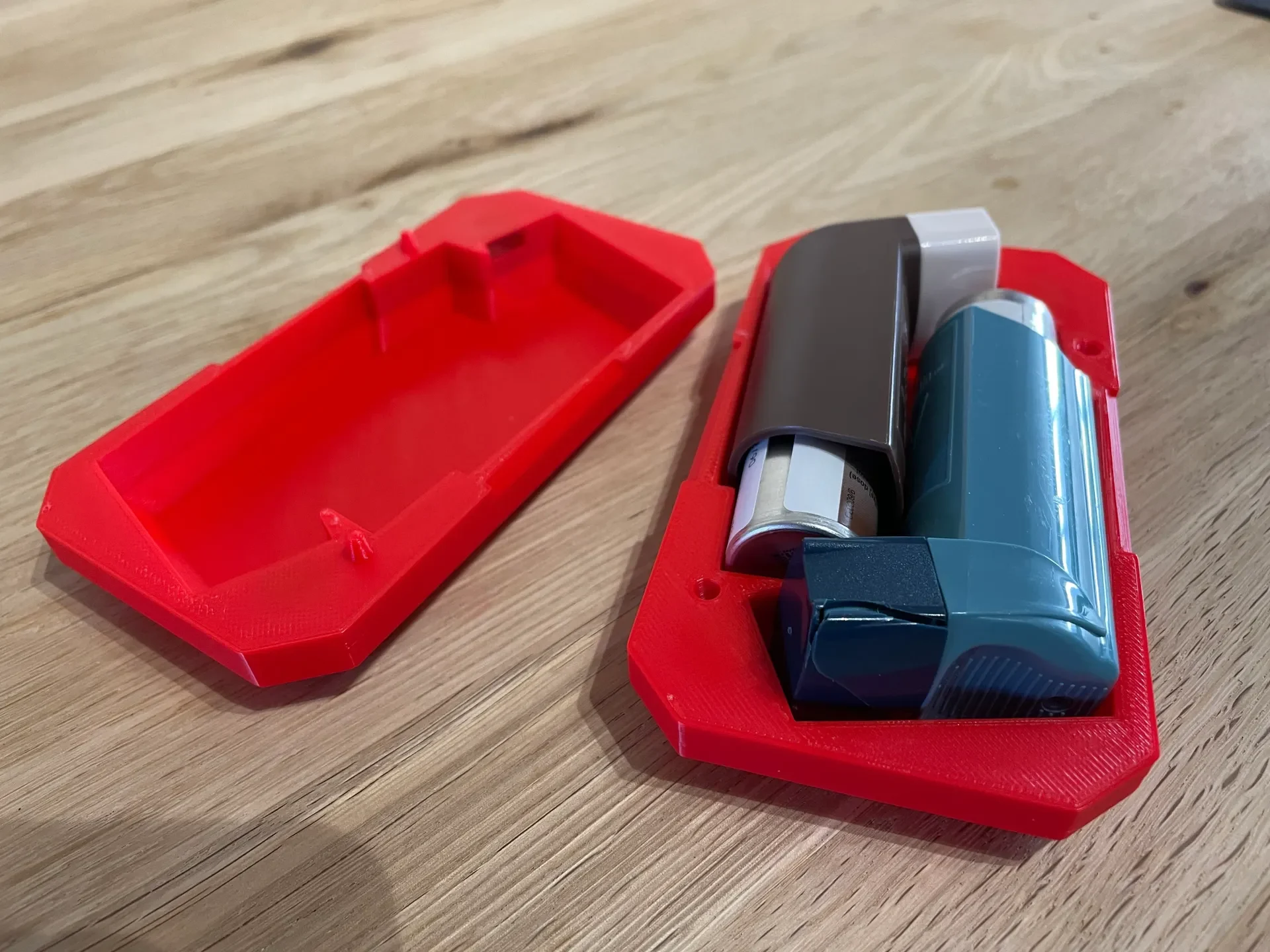

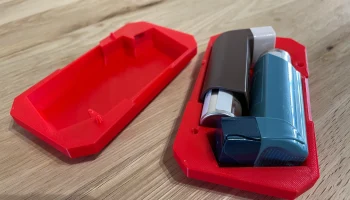

В этом футляре оба ингалятора удерживаются достаточно плотно, хотя есть небольшой дребезг. Я мог бы приклеить небольшой кусочек фетра, чтобы исправить это.

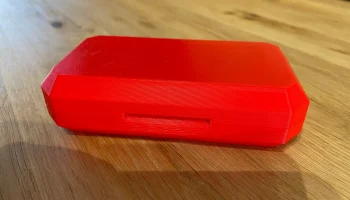

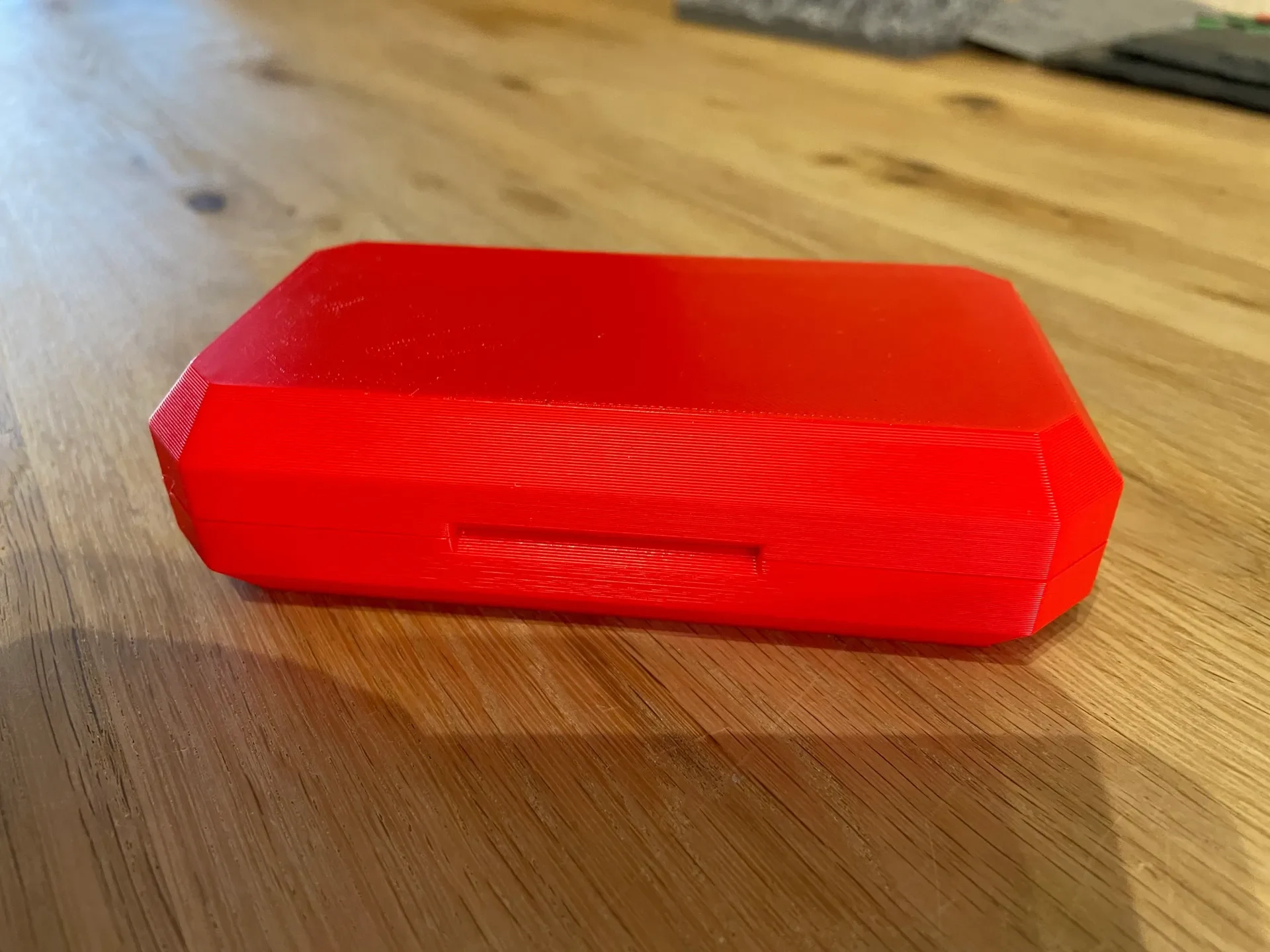

Он предназначен для установки неодимовых магнитов 3,8x10x10 мм (4 шт.), чтобы удерживать верхнюю и нижнюю части вместе. Я не могу вспомнить, где и когда я их купил, но они вставляются красиво и плотно, склеивания не требуется. Они действительно очень хорошо удерживают крышку закрытой — я впервые использовал магниты в дизайне и должен сказать, что я впечатлен.

Я напечатал свое имя на крышке, но удалил его из заг��уженных файлов, чтобы у вас был чистый холст для работы. Если вы собираетесь напечатать свое имя/логотип на крышке, просто сделайте тиснение в 2-3 слоя, так как толщина крышки всего 2 мм. Убедитесь, что ваш слайсер планирует разумным образом закрыть зазоры в крышке, или добавьте опоры, чтобы на ней можно было печатать.

На этом отпечатке есть несколько тонких стенок, как только они начинаются, но он напечатан очень хорошо, без провисаний и неровностей, а готовый отпечаток довольно прочный и жесткий.

Печать и поддержка

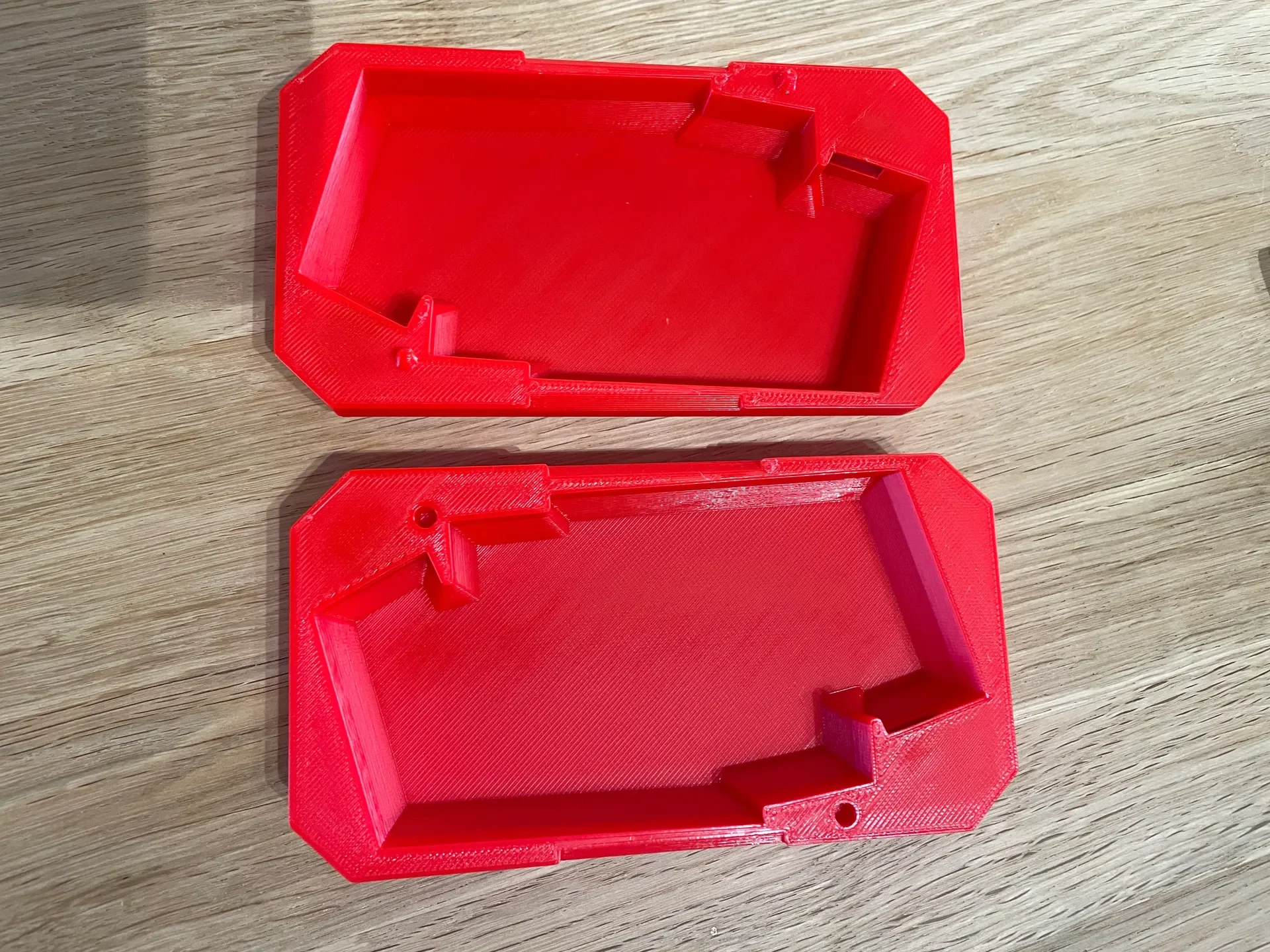

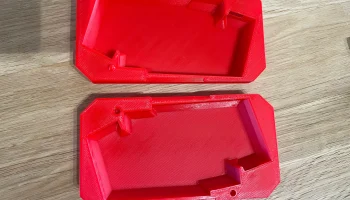

Распечатайте 1 верхнюю и 1 нижнюю часть. Они отличаются из-за установочных штифтов. Это единственная разница между верхом и низом — в остальном они являются зеркальным отражением.

Я печатал с использованием Polymaker Red PLA с высотой слоя 0,3 мм и заполнением 20%. Не знаю, как он выдержит ежедневные удары и удары, но посмотрим. PETG может быть более долговечным вариантом.

Никаких опор не требуется. Все фаски имеют угол 45 градусов или круче. Хотя см. комментарий выше о проверке правильности работы вашего слайсера с областями, требующими перекрытия (любой добавленный текст / логотипы на крышке и отверстия для магнитов).

Построить

Распечатайте его, положите туда ингаляторы, положите ингаляторы в сумку/карман. Следуйте указаниям вашего Дока!
