Еще один корпус для камеры ESP32

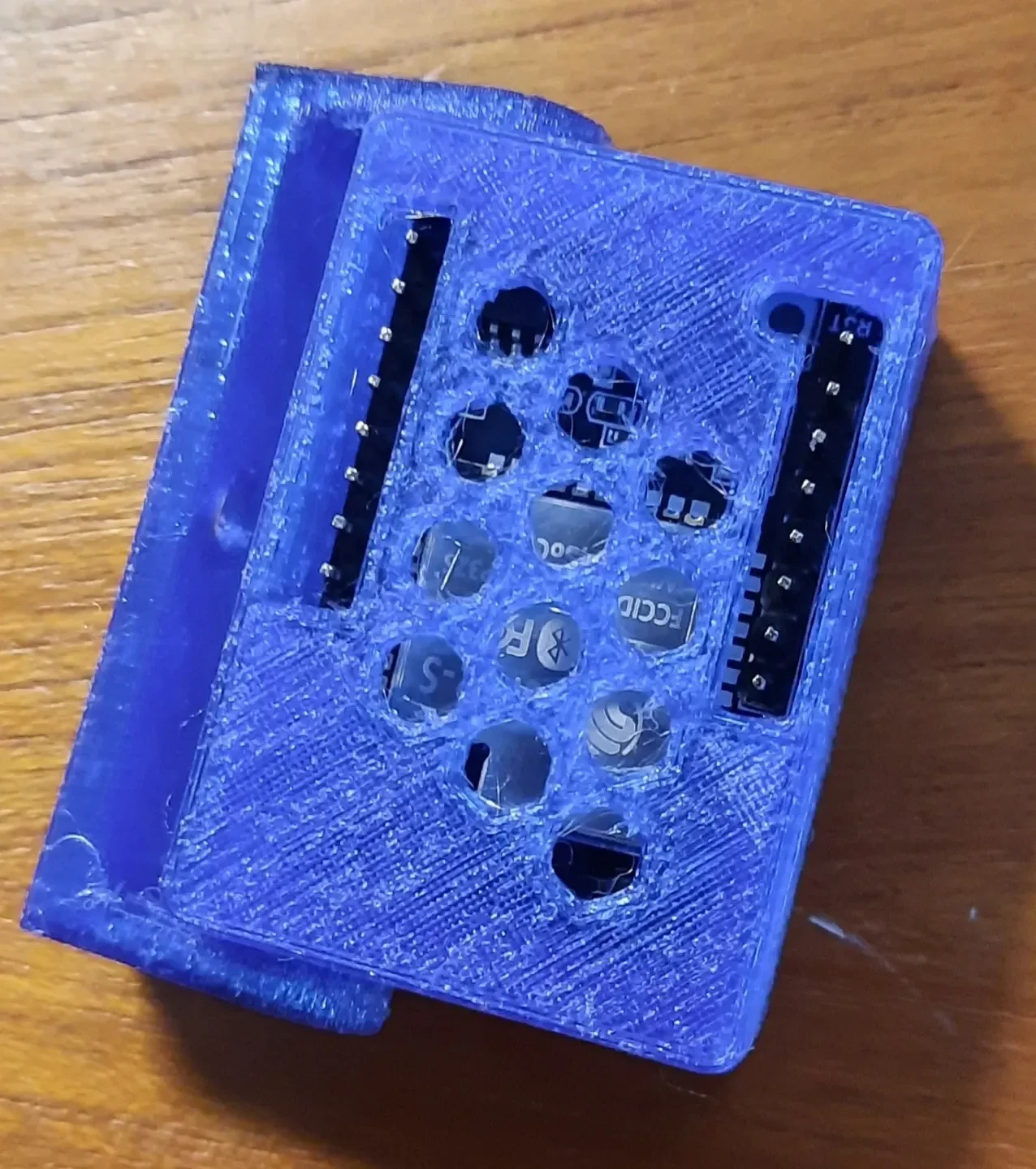

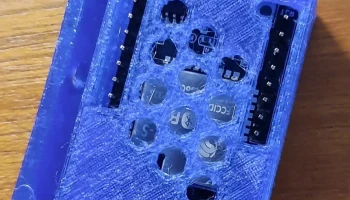

Еще один корпус для камеры ESP32, использующий в качестве вдохновения вещь: 4107609. Я воссоздал его в Fusion360 и в основном отредактировал крышку для доступа к булавкам DuPont.

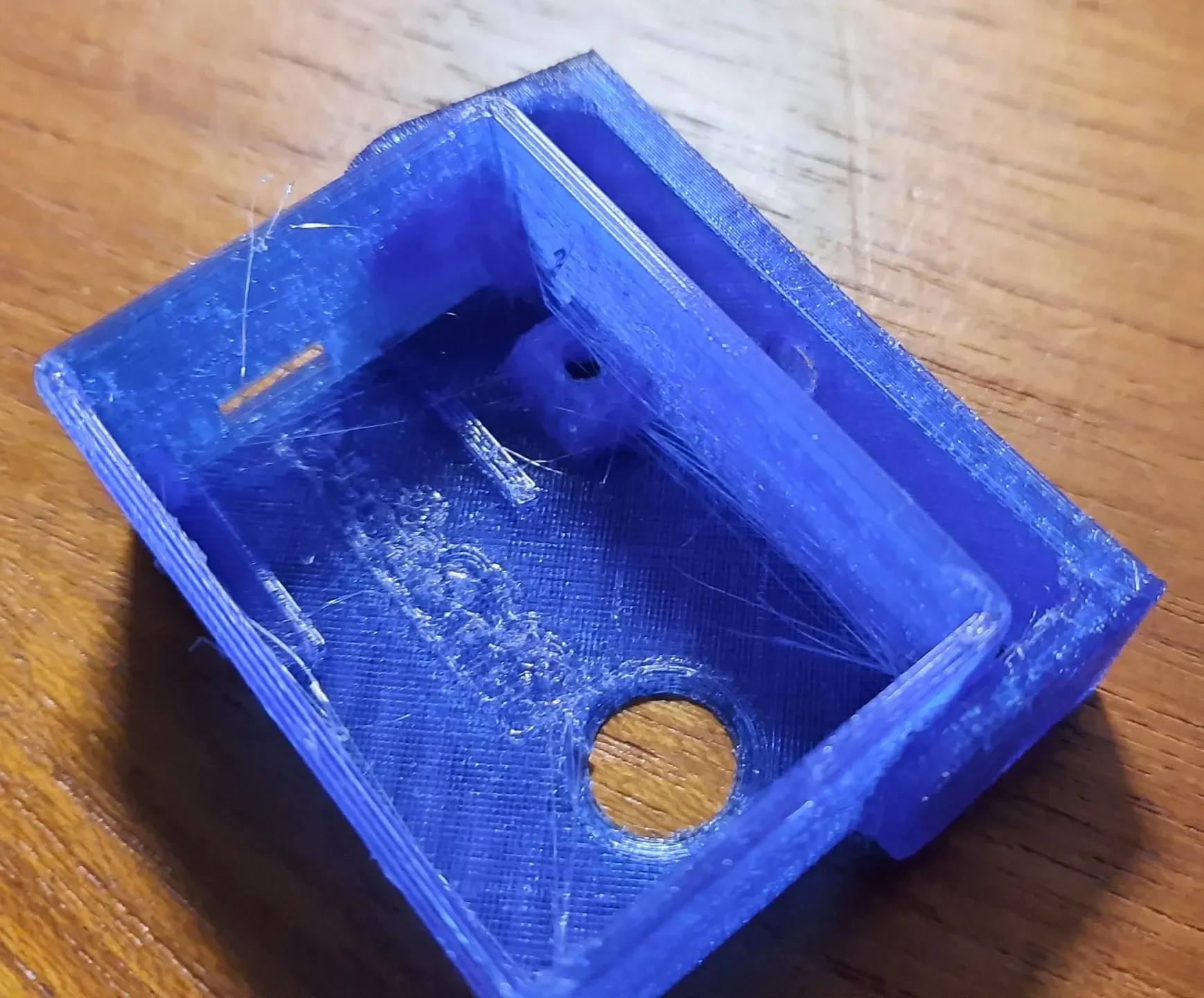

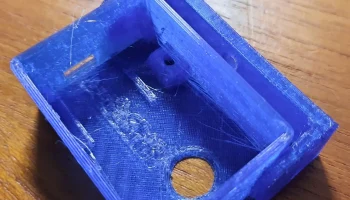

Предполагается, что слот в нижней части основания будет использоваться для платы micro USB, которая имеется во многих корпусах ESP32 Cam. Без него ESP32 имеет некоторое вертикальное движение в корпусе.
Крышка крепится с помощью трения, но будьте осторожны и не пытайтесь вытащить ее из пазов для доступа к штифтам.

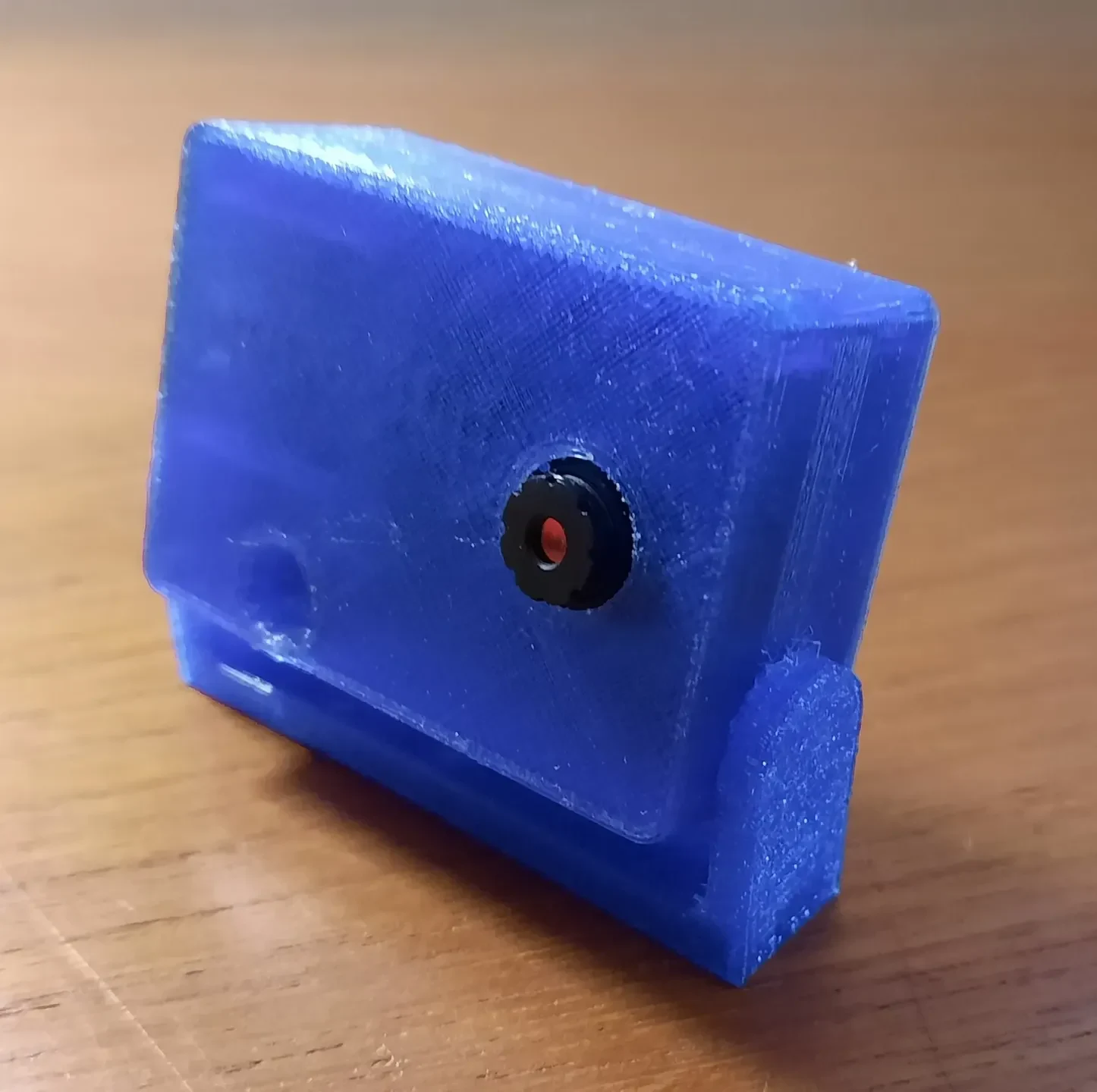

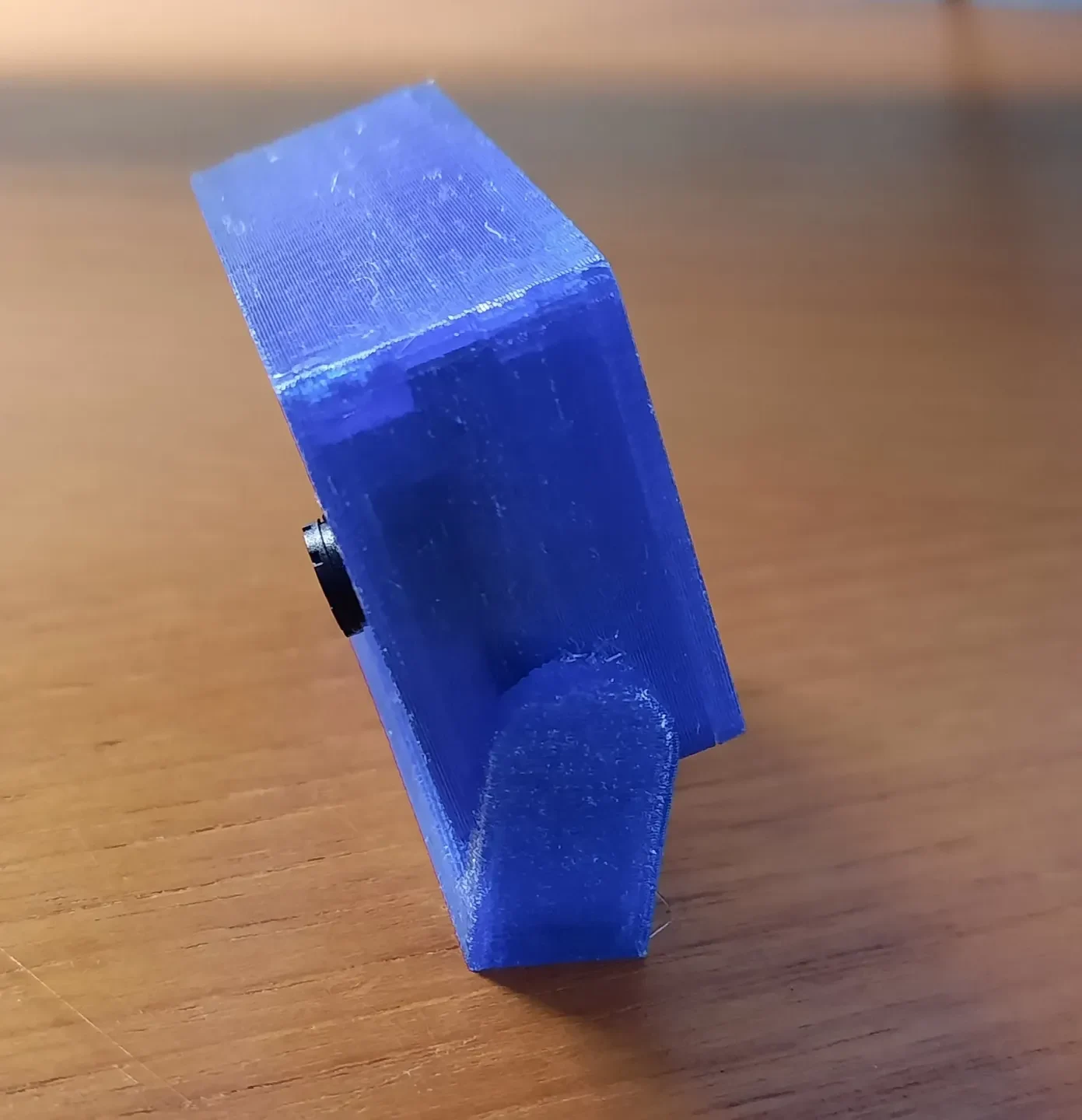

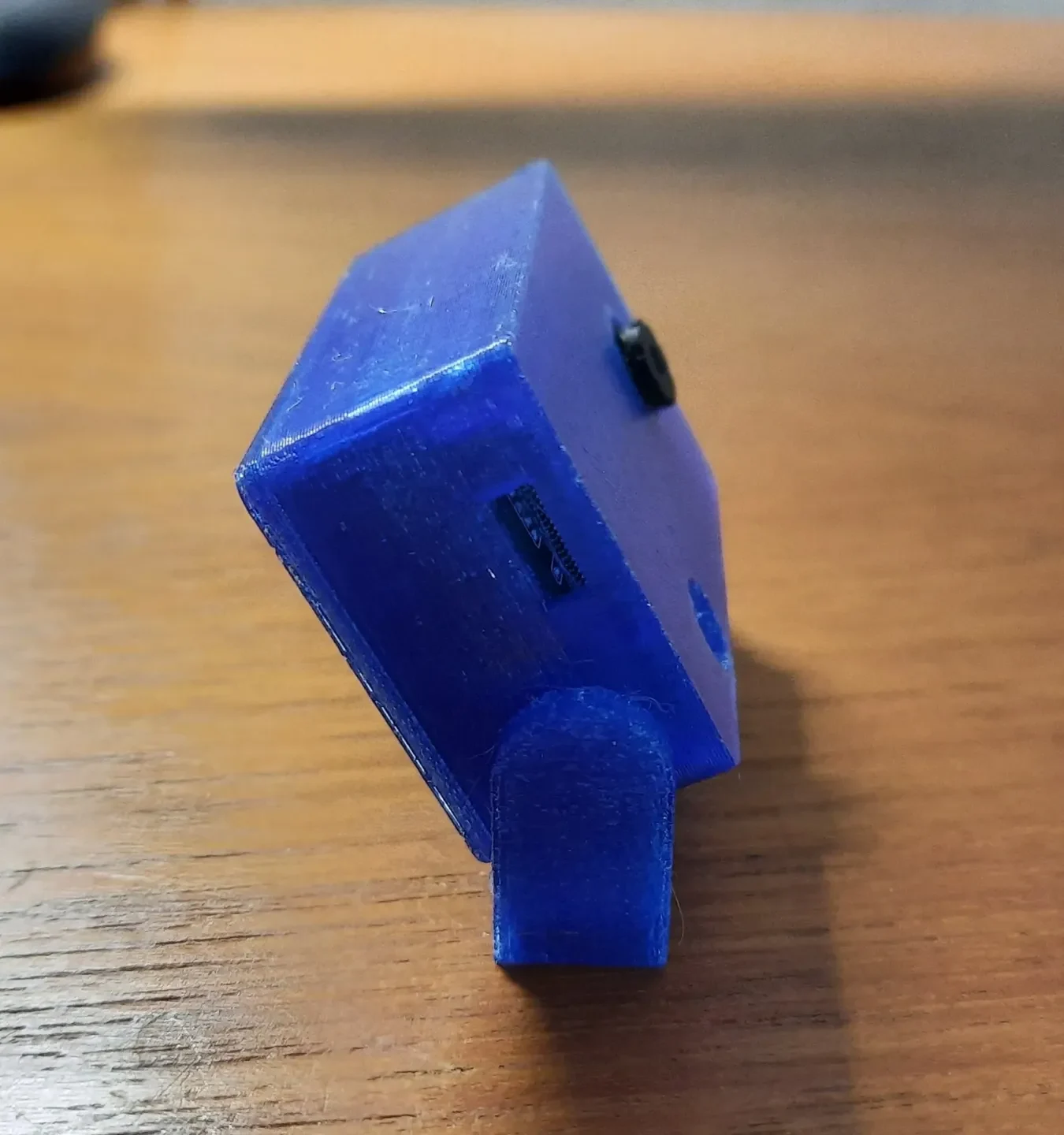

Благодаря петле корпус имеет некоторую регулировку угла с отверстием диаметром 4 мм для возможности монтажа.
Напечатано с использованием ужасного полупрозрачного синего PLA SunLu (извините за корявые/плохие изображения) с gcode, загруж��нным с профилем «Качество слоя Prusament 0,2 мм».
(Личное примечание: это был забавный проект по возвращению в Fusion360. Я начал с измерения объекта: 4107609 в Microsoft 3D Builder, нарисовал 2D-виды на бумаге и создал модели в Fusion360. Затем я использовал CAD-файлы ESP32 Cam и Dupont Connector для проверки и изготовления разъемов для доступа к контактам.)
Обновление от 21 сентября. 22 сентября: Загружено дело без моего имени пользователя внутри. Я собирался вернуться к своей первой работе и перепечатать ее, чтобы получить более качественные фотографии или внести какие-либо изменения. Я перестал использовать ESP32 для камеры, так как постоянно получал ошибки снижения напряжения на 5 В, 1 А. поставка.
