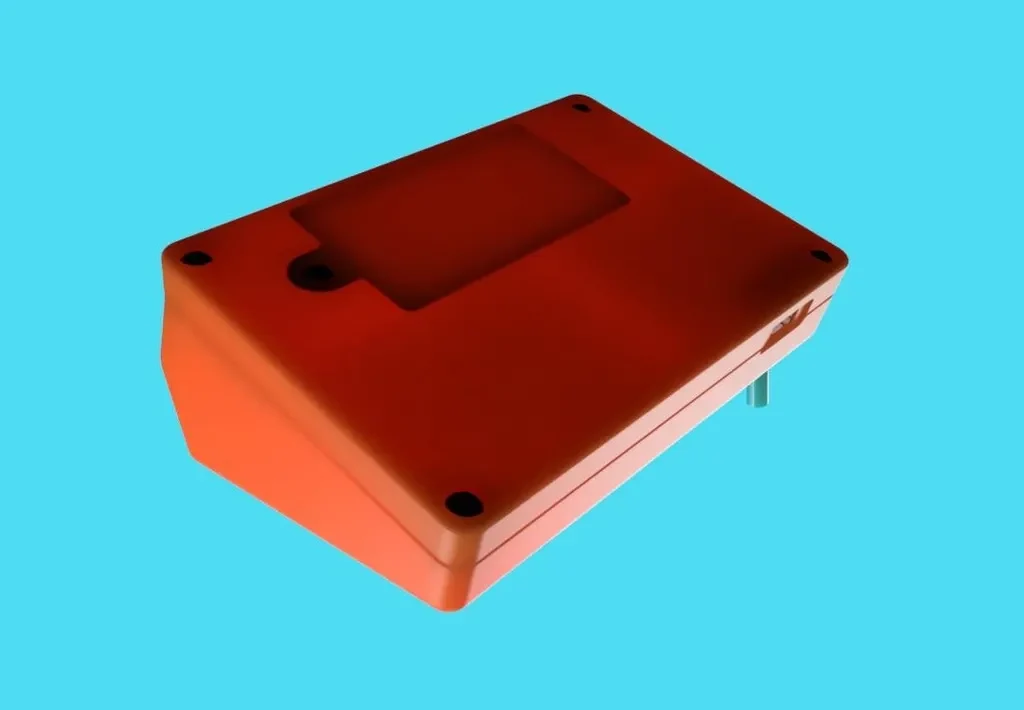

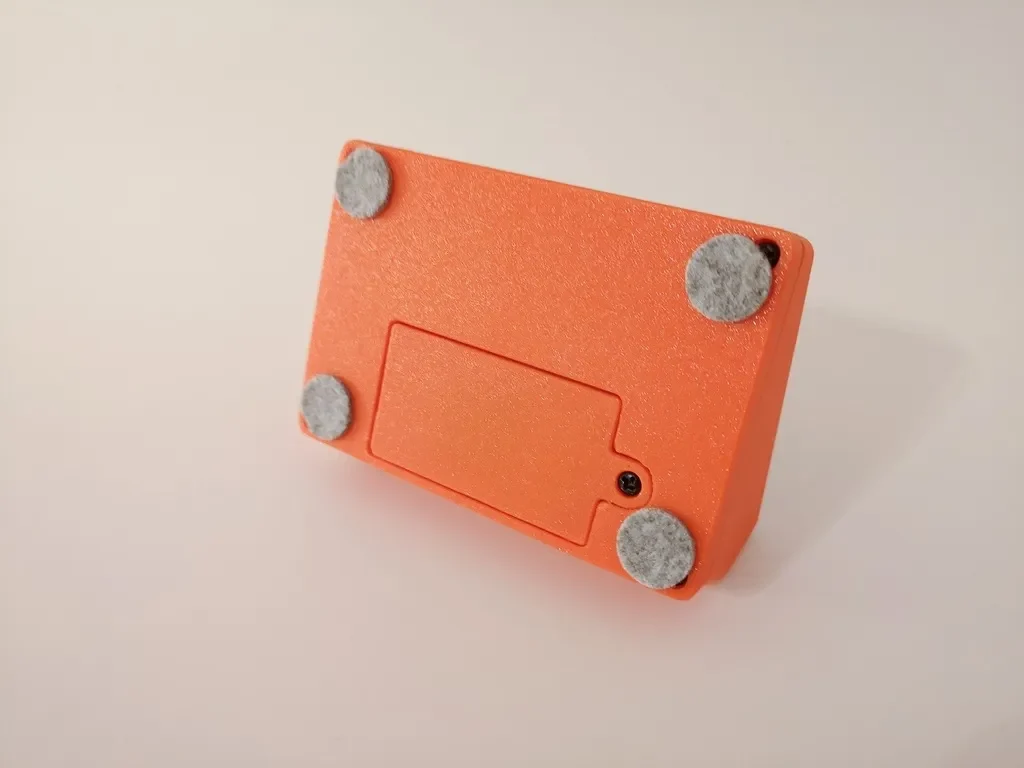

Корпус LCR-T4

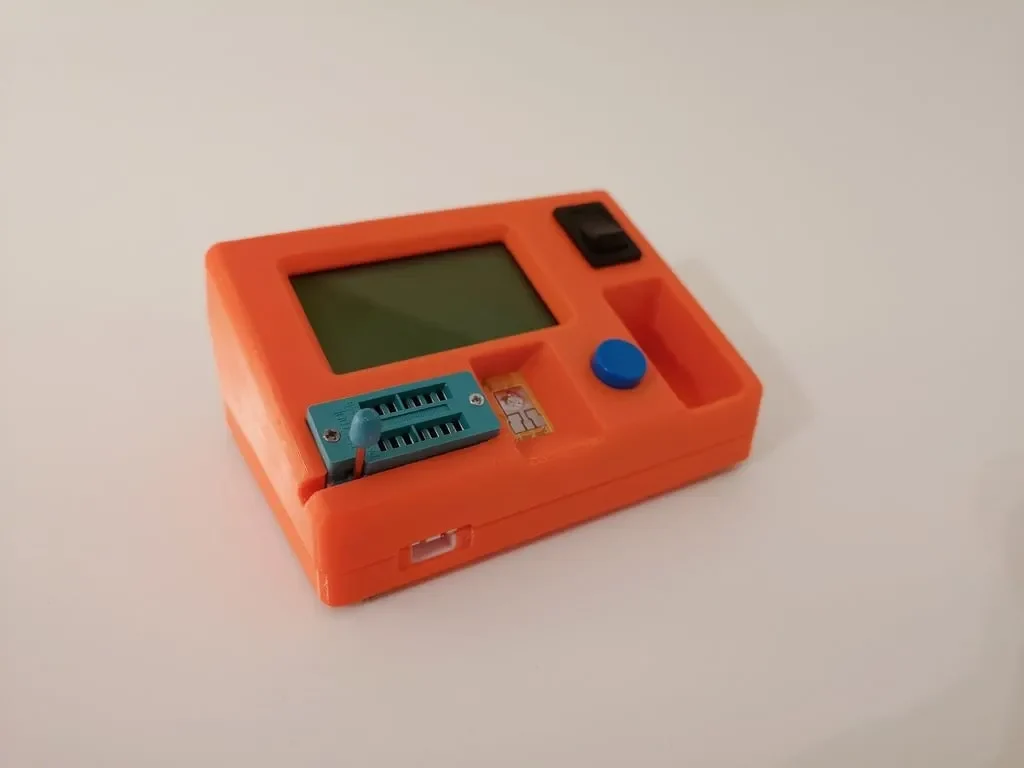

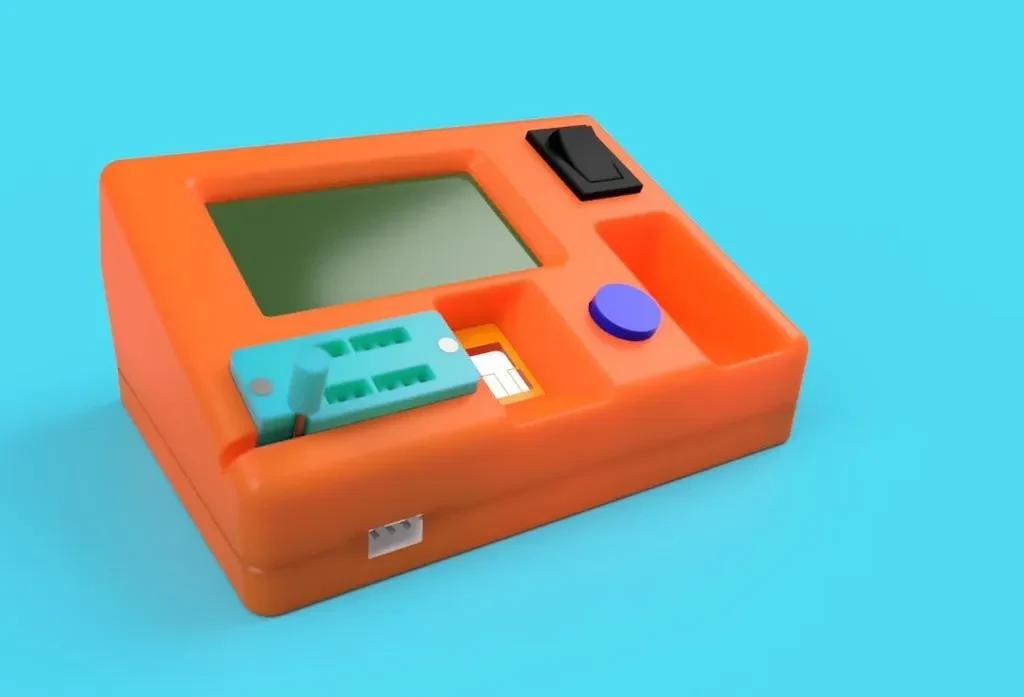

Корпус для LCR-T4 с выключателем питания, лотком для деталей и дополнительным разъемом для внешних функций. Дополнительный разъем не является обязательным, он дает вам возможность сделать разъем для подключения тестовых проводов для тестирования компонентов, которые не подходят к тестеру или все еще встроены (обратите внимание, что это не лучший вариант и может дать ненадежные результаты тестирования).

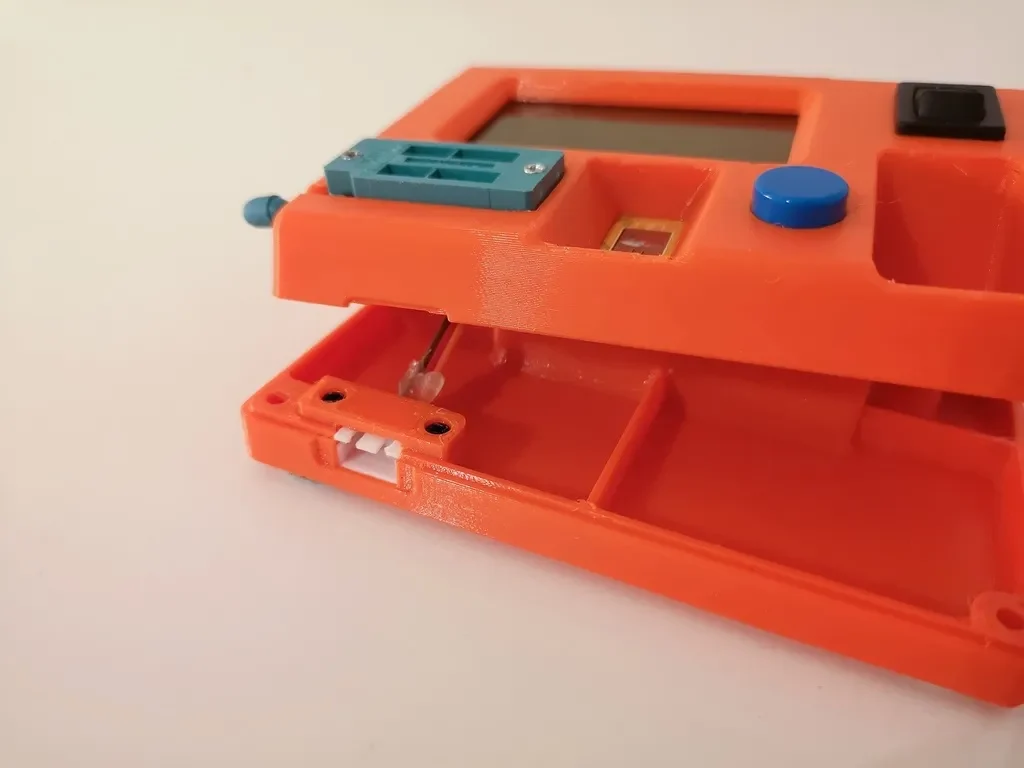

Подключите JST-розетку к трем отдельным контактам DIP-розетки ZIF, рекомендуется добавить немного термоклея для фиксации проводов. См. рисунок (может быть, рисунок №3...) для примера подключения.

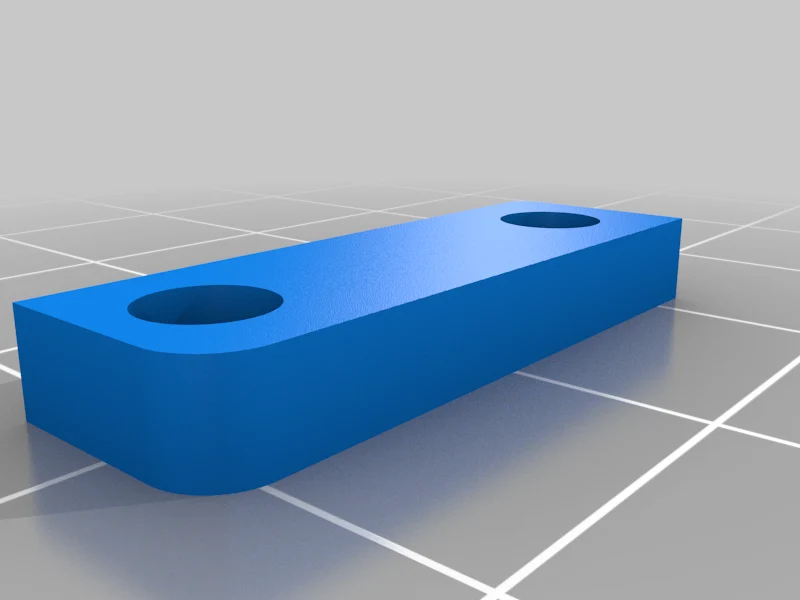

Обновление: Добавлены файлы для изготовления JST-заглушки и обложки, если она вам не нужна.

Необходимый материал:

3D-печатные детали

1шт LCR-T4

1шт Переключатель (Крепёжное отверстие: 13х18,5 мм)

5 шт. Саморезы M3x6 (пример: DIN7981)

4 шт. Саморезы M3x10 (пример: DIN7981)

Необязательно:

1шт JST-XH штекер 3-контактный

1 шт. JST-XH гнездовой 3-контактный

2 шт. Саморезы M2x5 (пример: DIN7981)

2 шт. Саморезы M2x8 (пример: DIN7981)

Немного провода для продления питания и подключения JST-XH

Настройки печати

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

20%

Нить: ПЭТГ

Примечания:

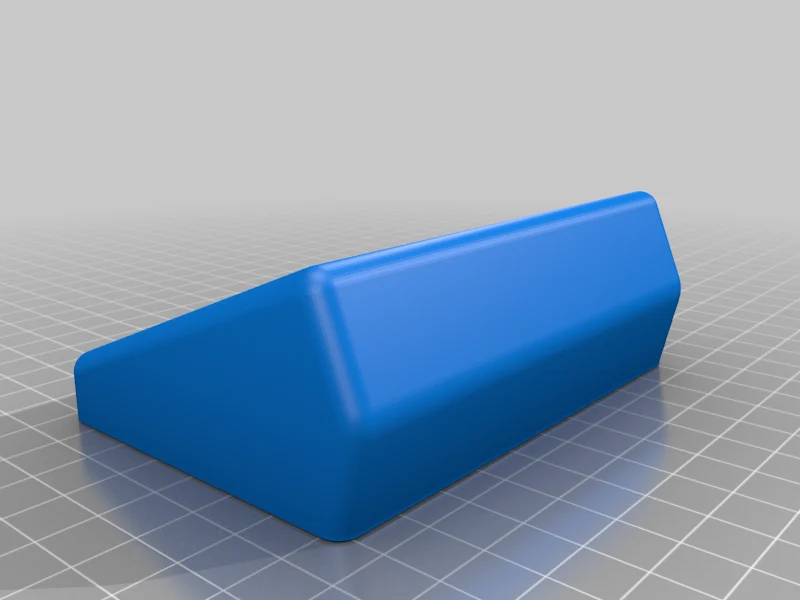

Никакой поддержки для верхнего корпуса или крышки JST не требуется.

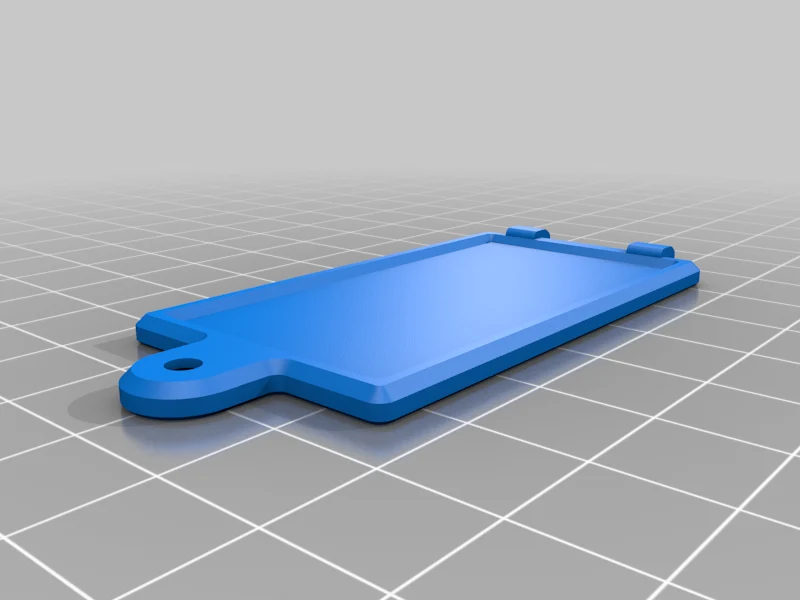

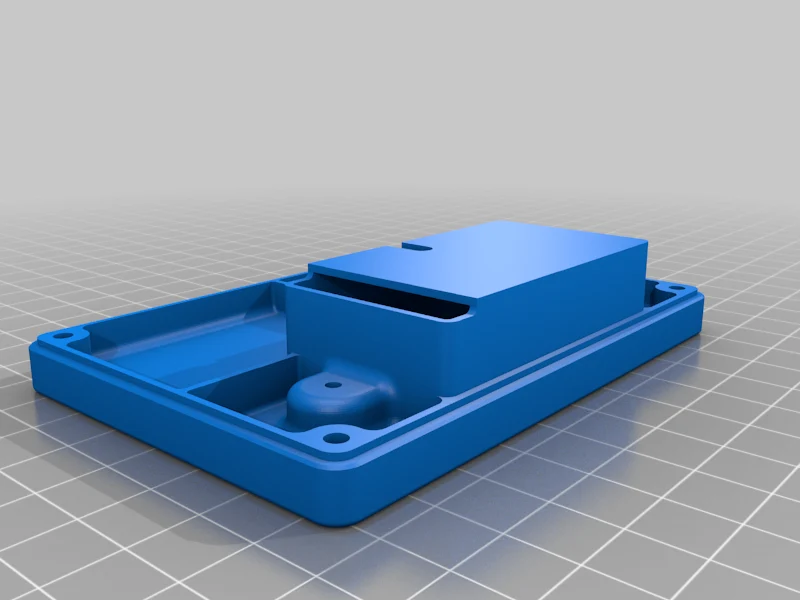

Опора на рабочей пластине для нижнего корпуса и крышки аккумуляторного отсека.

Я рекомендую добавить поля ко всем деталям, чтобы улучшить сцепление кровати!
