Альтернативный корпус для мини-ПК AK2 Plus Intel N100 (F...
Обновление: добавлена версия с 120-мм вентилятором.
Добавлена переработанная версия, позволяющая устанавливать 120-мм корпусные вентиляторы в качестве крышки. Я запускал эту настройку с вентилятором, питаемым от платы AK2 Plus, более недели без каких-либо проблем со стабильностью. Прочтите ниже для получения дополнительной информации.
***

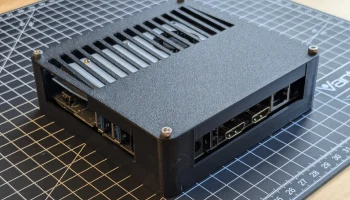

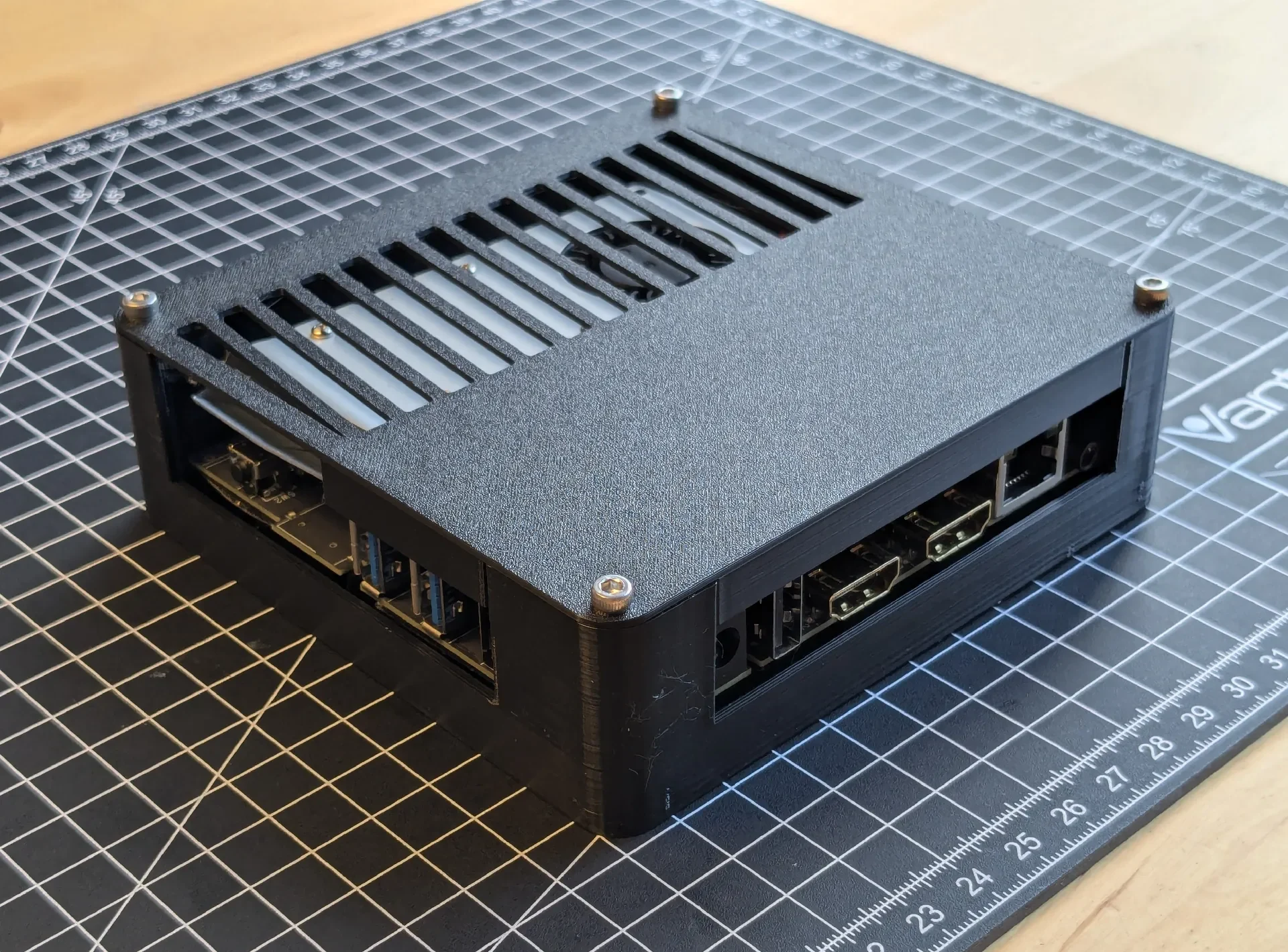

Замена стандартного корпуса мини-ПК на базе AK2 Plus разных производителей. Входящий в комплект чехол мне не понравился из-за маленьких вентиляционных отверстий, перевернутой конструкции и относительного количества потраченного впустую пространства. Поэтому я решил разработать собственную замену корпуса для собственного использования.
Я считаю, что большинство этих мини-ПК используют одну и ту же раскладку материнской платы, но если вы хотите сначала проверить работоспособность и убедиться, что она совместима, вот расстояние для четырех винтов материнской платы:
83 мм х 90 мм
Я проверил совместимость с моей версией системы. На материнской плате есть маркировка
AK1_ADN_V11
2023.06.19
#######
Если вы используете этот случай, вы потеряете функциональность:
— оригинальный корпус
— индикатор статуса
— 2,5-дюймовое крепление SATA
— Литая кнопка включения
Вы получите:
— лучшие температуры SoC и/или больший запас производительности для PL1 и PL2.
— перевернутая установка (вентилятор вверх, ОЗУ вниз)

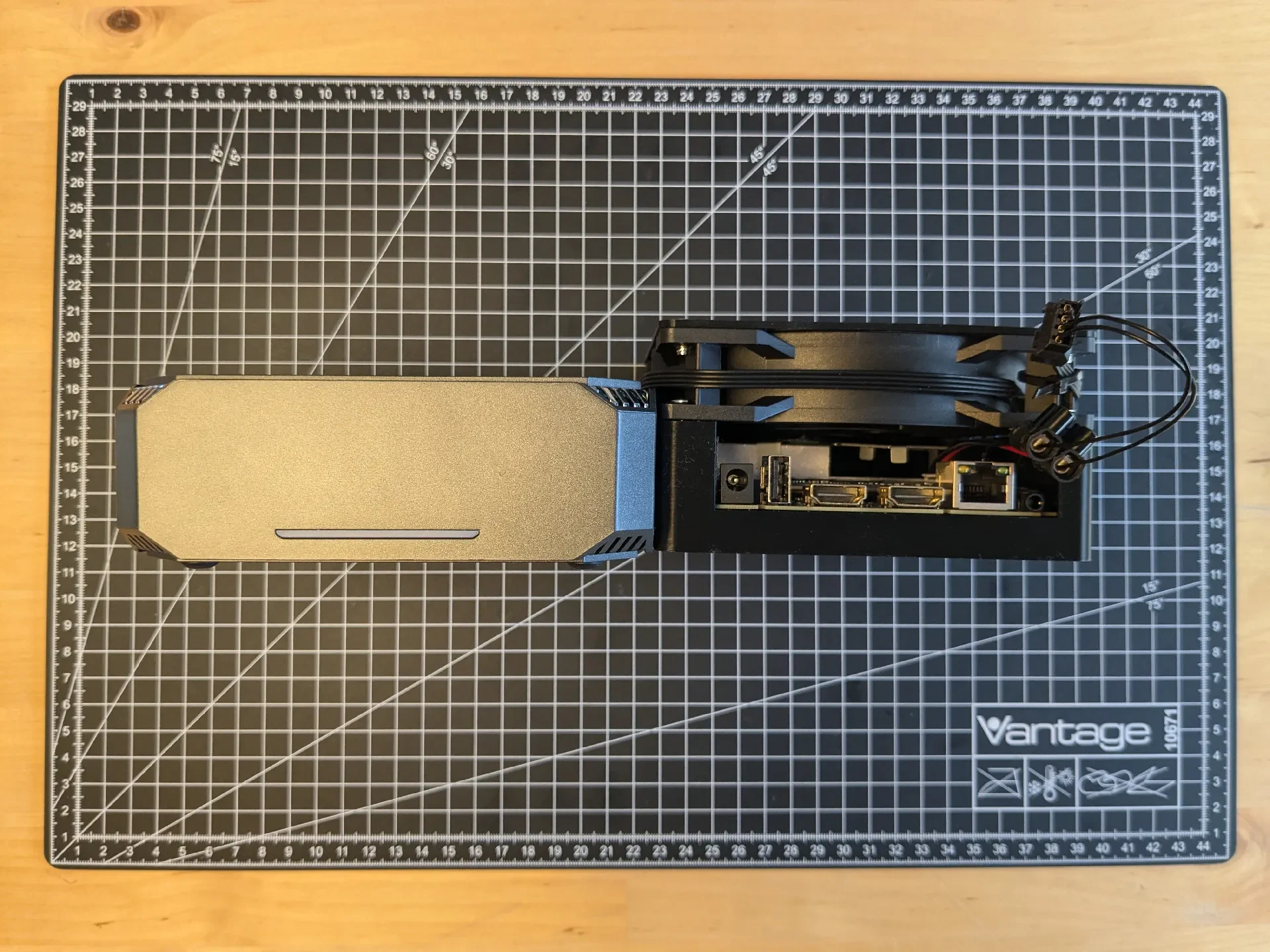

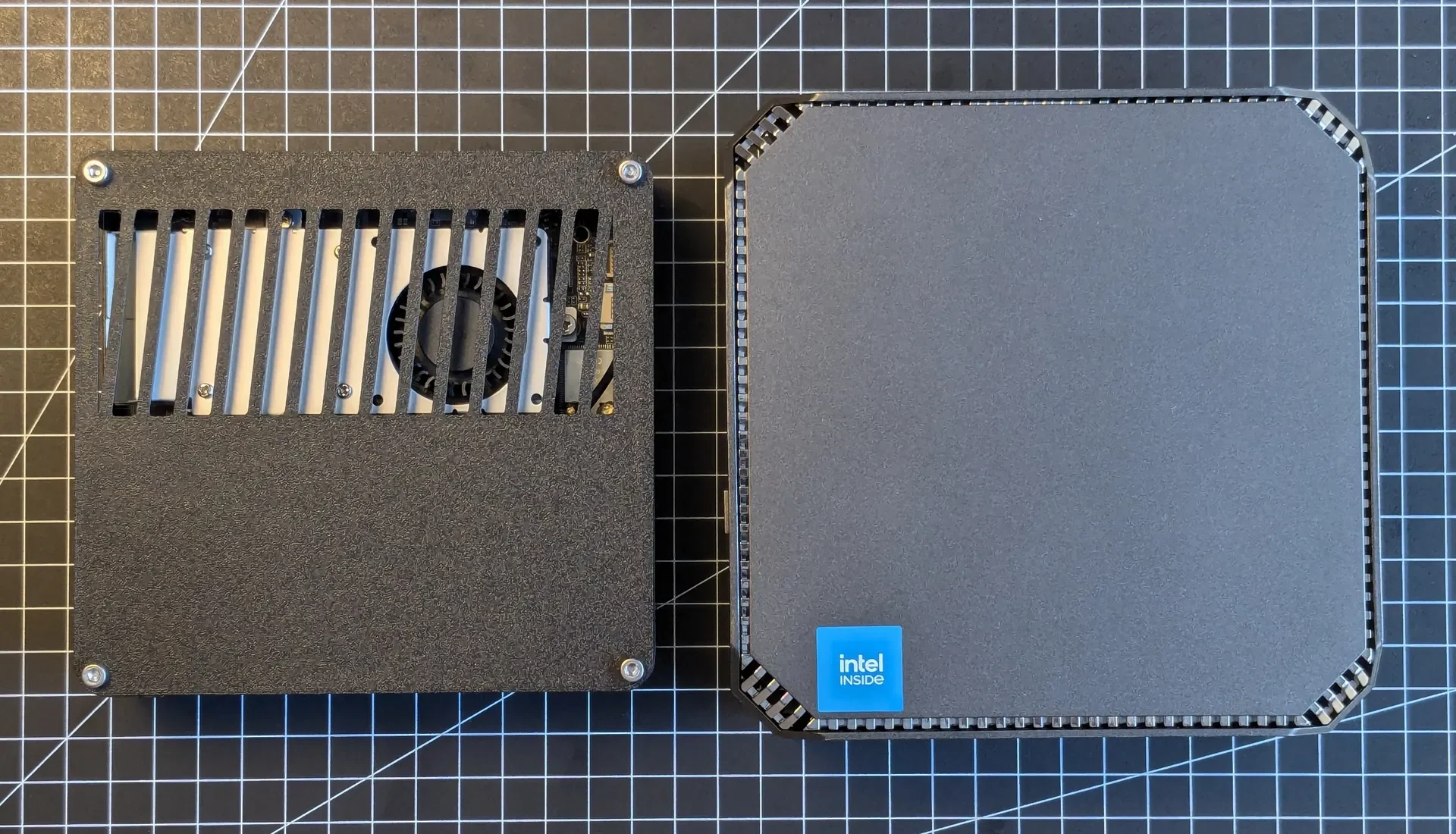

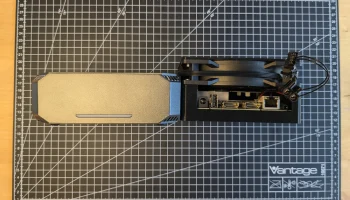

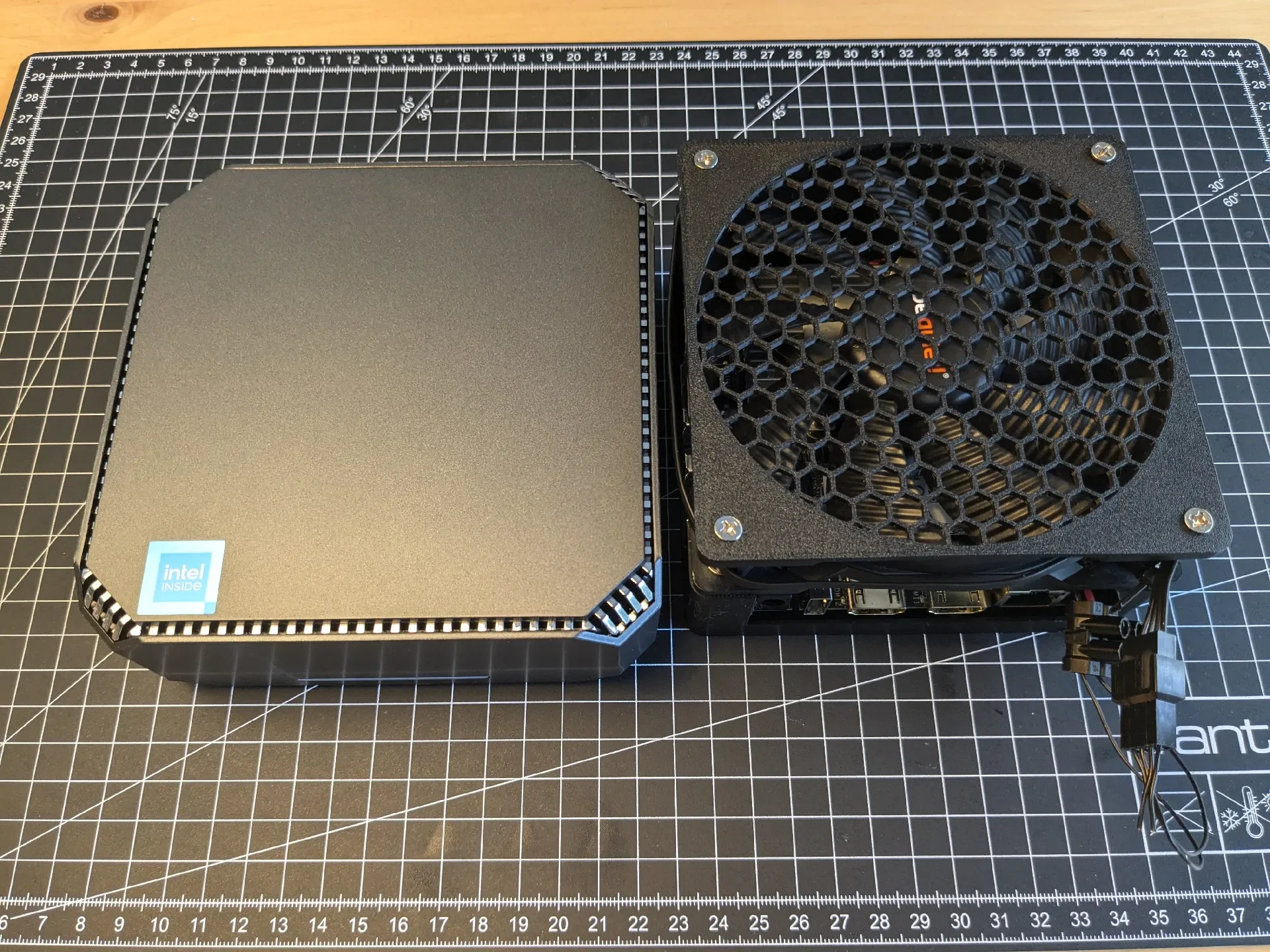

— меньшая занимаемая площадь (см. сравнительные изображения)
— Функциональность крепления VESA для входящего в комплект монтажного кронштейна (может быть не во всех артикулах)

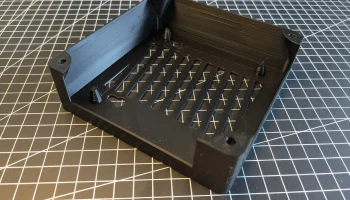

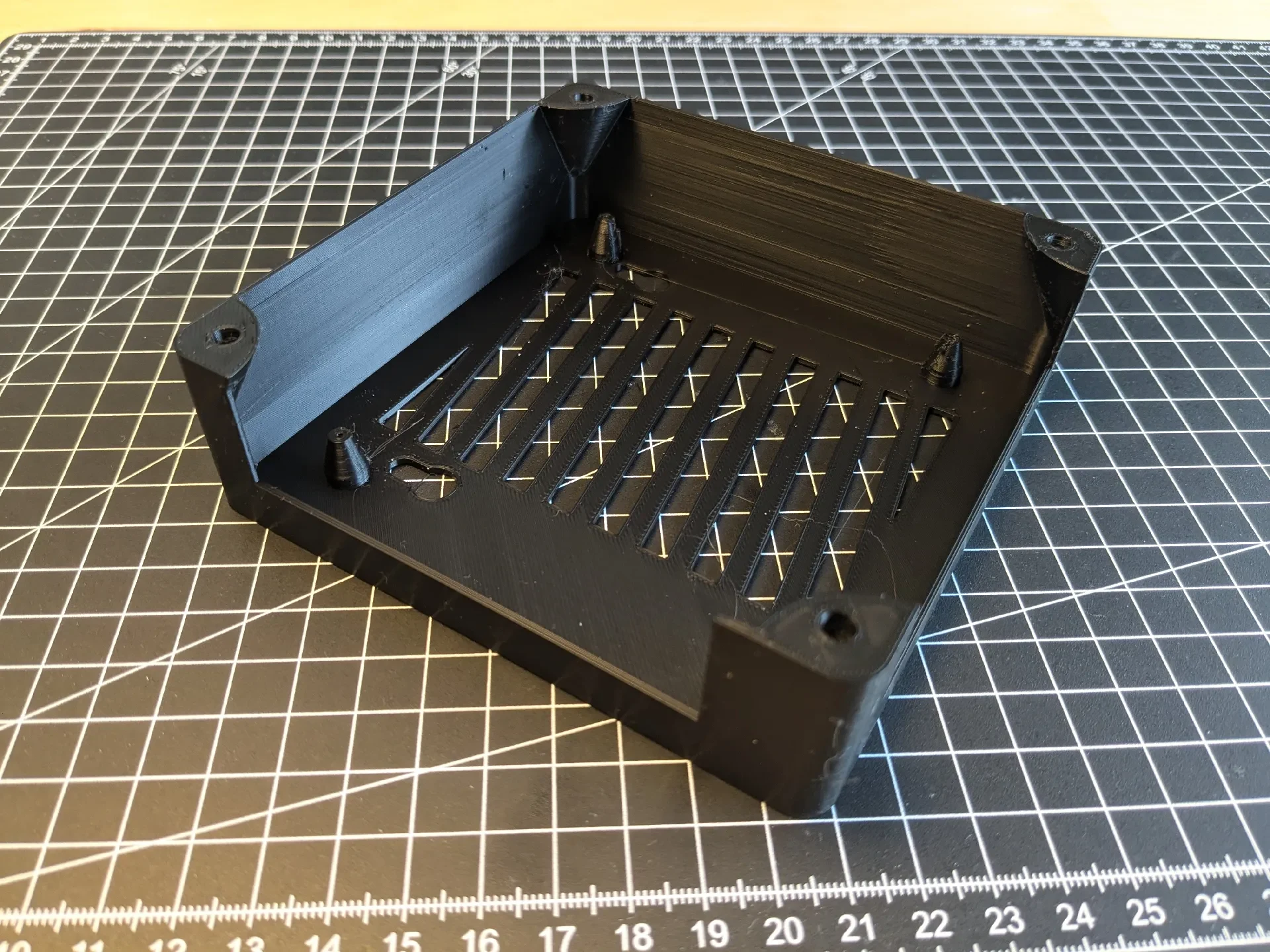

Печатает ровно из двух частей, без подставок и выступов. Из-за рабочей температуры мини-ПК я бы посоветовал печатать такими материалами, как PETG или ABS, поскольку PLA может потерять некоторую структурную целостность из-за температуры.
Для лучшей совместимости (а если честно, потому что мне было лень это делать) я не закрывал порты ввода/вывода миниПК полностью. Не стесняйтесь корректировать по своему вкусу. Я включил архивы проектов Autodesk Fusion, чтобы можно было легко вносить изменения или ��оздавать ремиксы.
Если вы решили модифицировать свой мини-ПК, будьте осторожны при первоначальной разборке. Это не ракетостроение, и его легко сделать с помощью обычных инструментов (например, крестовой отвертки). Наиболее важным компонентом являются соединения антенн, которые очень хрупкие и могут сломать модуль Wi-Fi. Лично я использовал пинцет, чтобы осторожно отделить усики печатной платы, одно��ременно ослабляя клей.
###
Версия с 120-мм вентилятором:

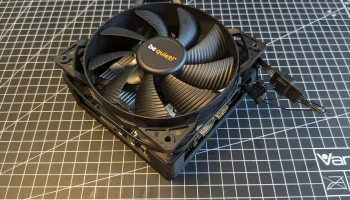

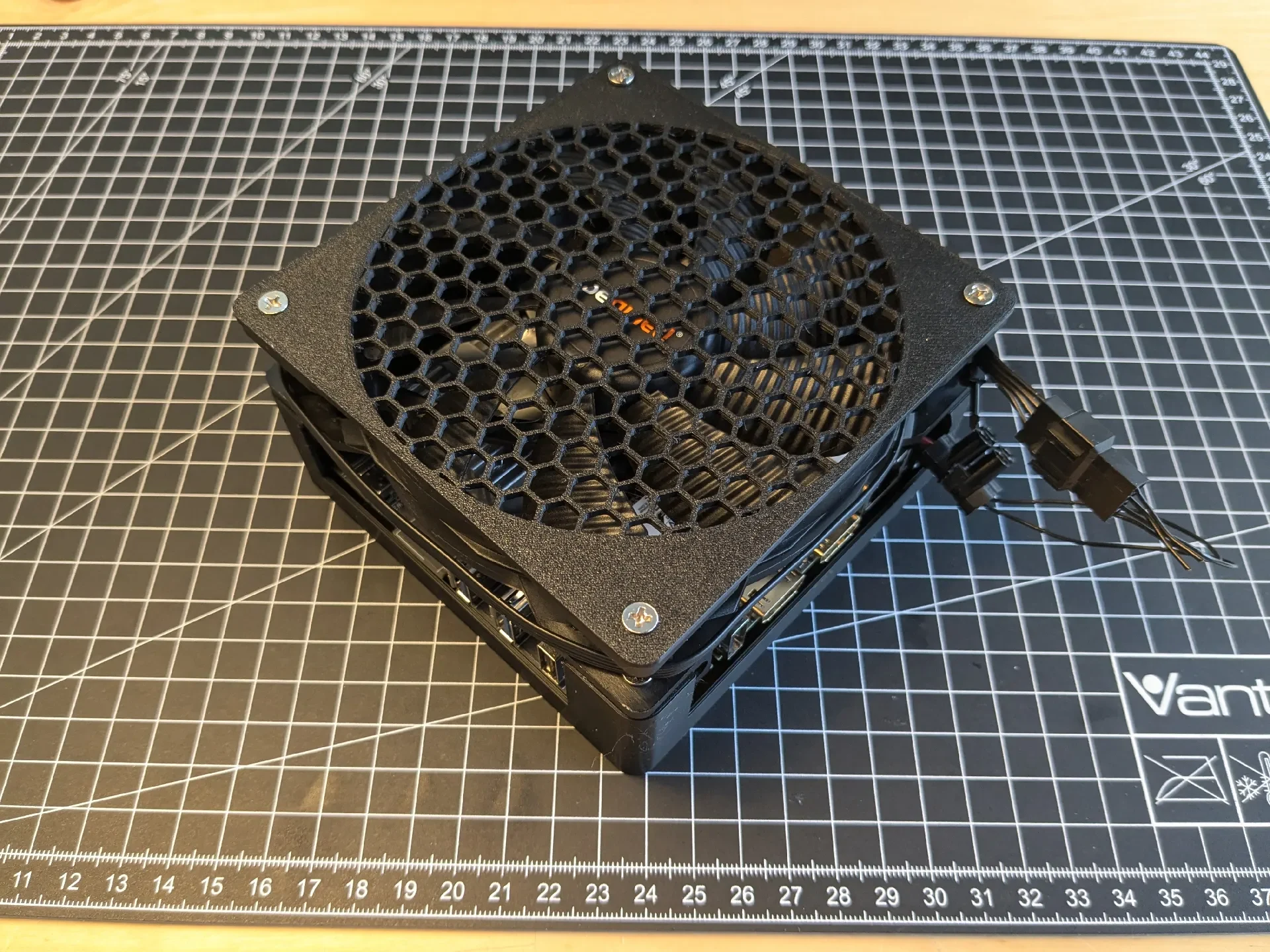

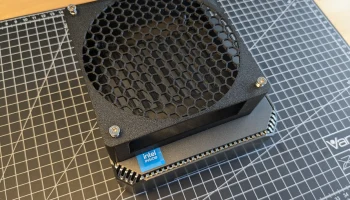

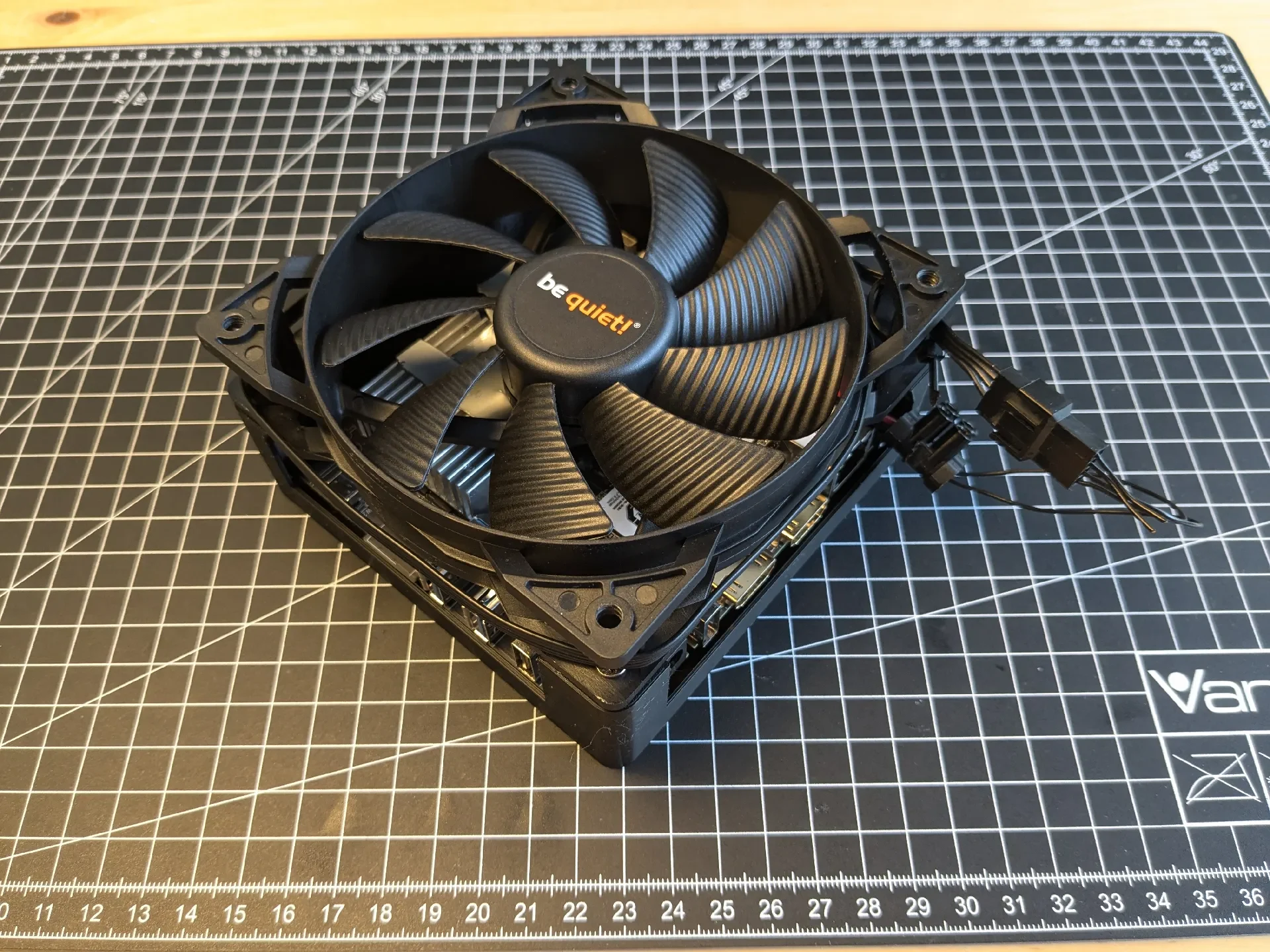

Я добавил версию 120-мм вентилятора, которая имеет те же внешние размеры, что и стандартные корпусные 120-мм вентиляторы, и позволяет устанавливать вентилятор сверху корпуса, а не на крышке. Вентилятор может получать питание от шины 5 В разъема питания SATA. Я снял прилагаемый вентилятор и отрезал часть кожуха радиатора, чтобы обеспечить дополнительную вентиляцию. Делайте эти изменения на свой страх и риск.
Пожалуйста, не обращайте внимания на некачественный вырез для радиатора, а также на импровизированное винтовое крепление кабеля вентилятора. Я припаю постоянное решение.

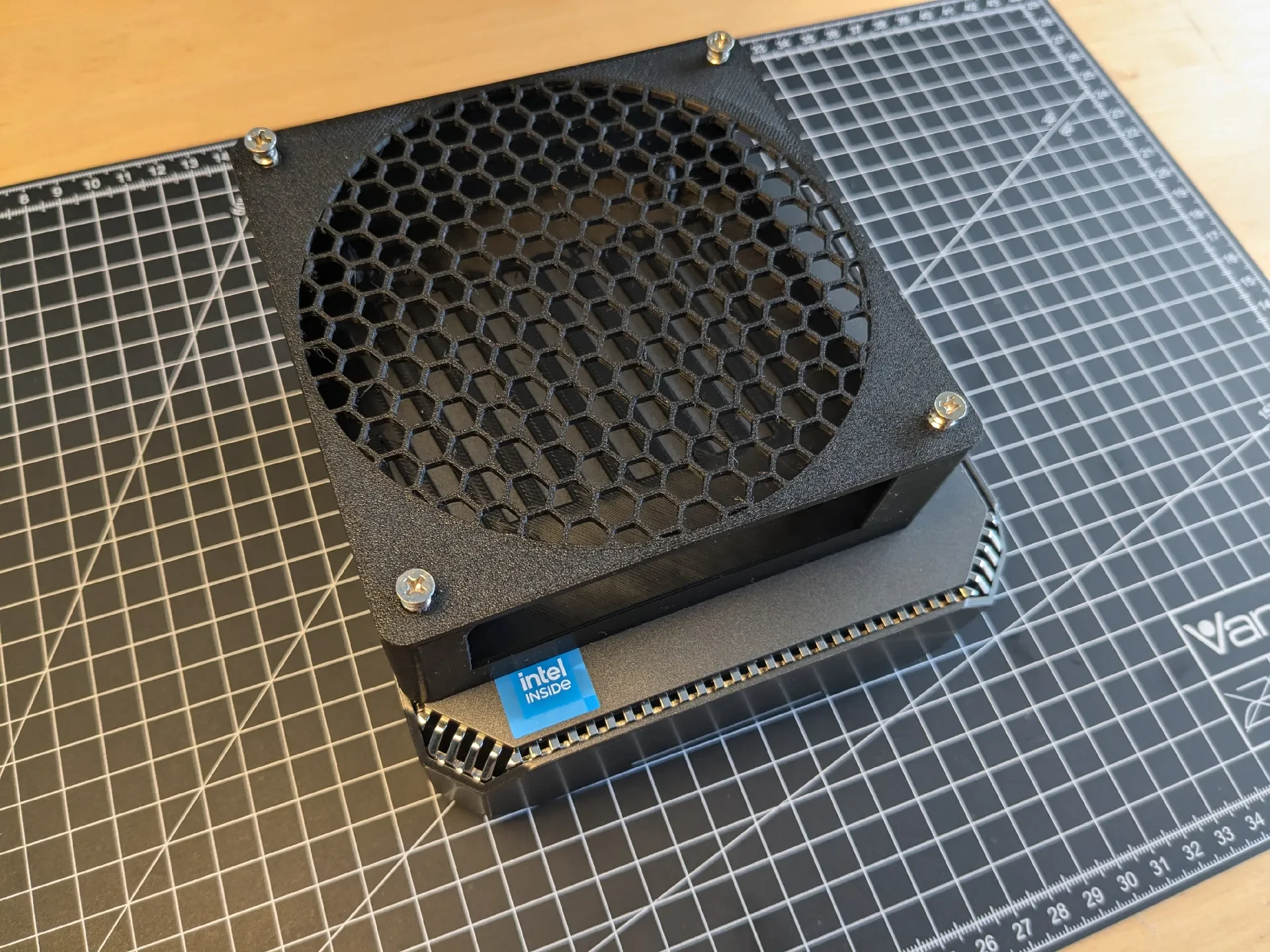

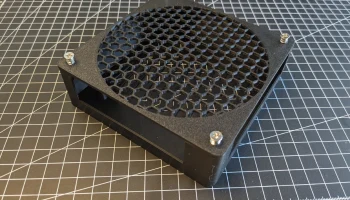

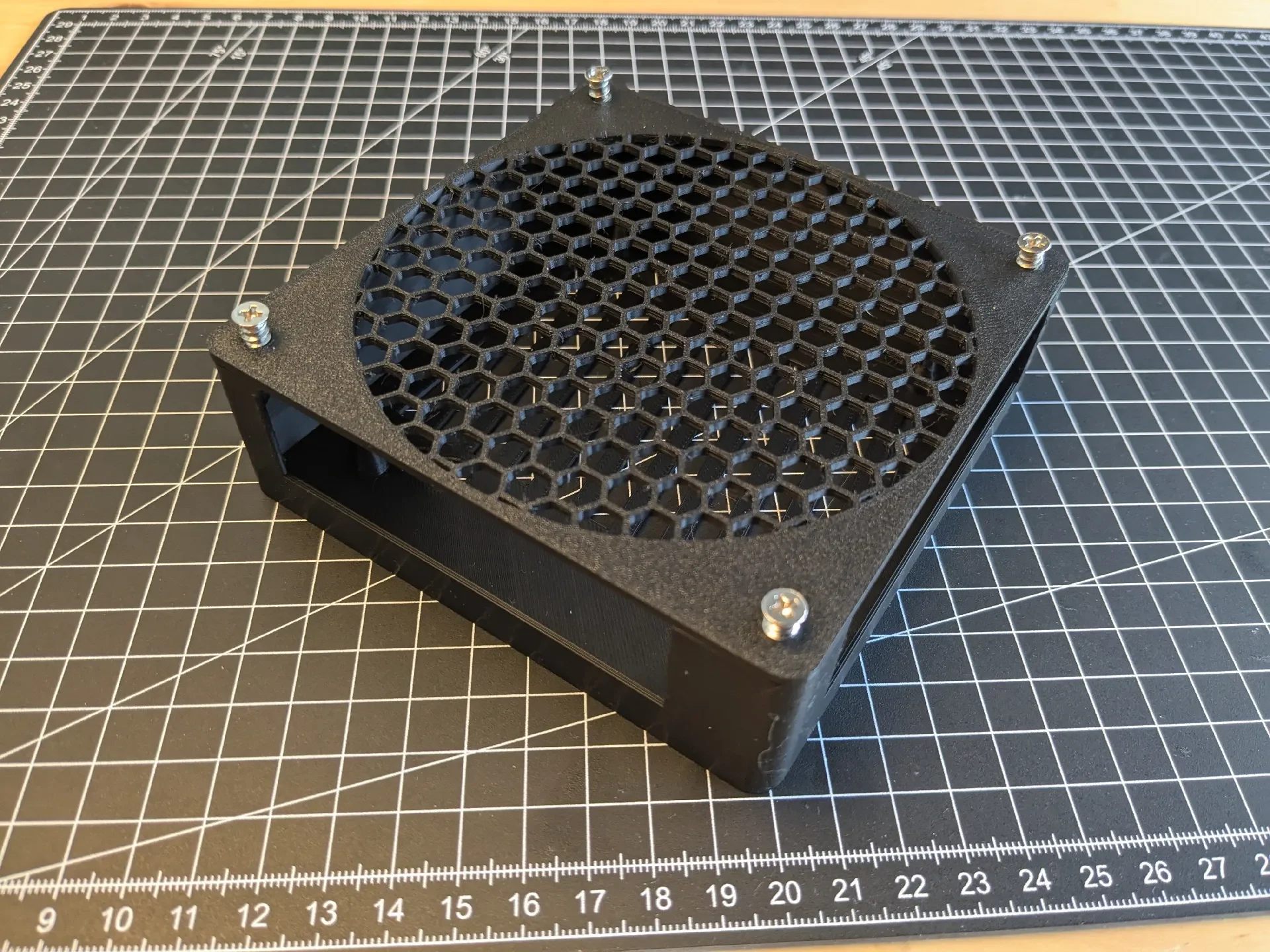

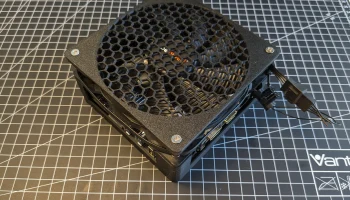

Я не включил конструкцию решетки вентилятора, так как вы можете выбрать практически любую конструкцию решетки вентилятора диаметром 120 мм. На фотографиях показана такая конструкция:
https://www.printables.com/model/117333-120mm-fan-grill

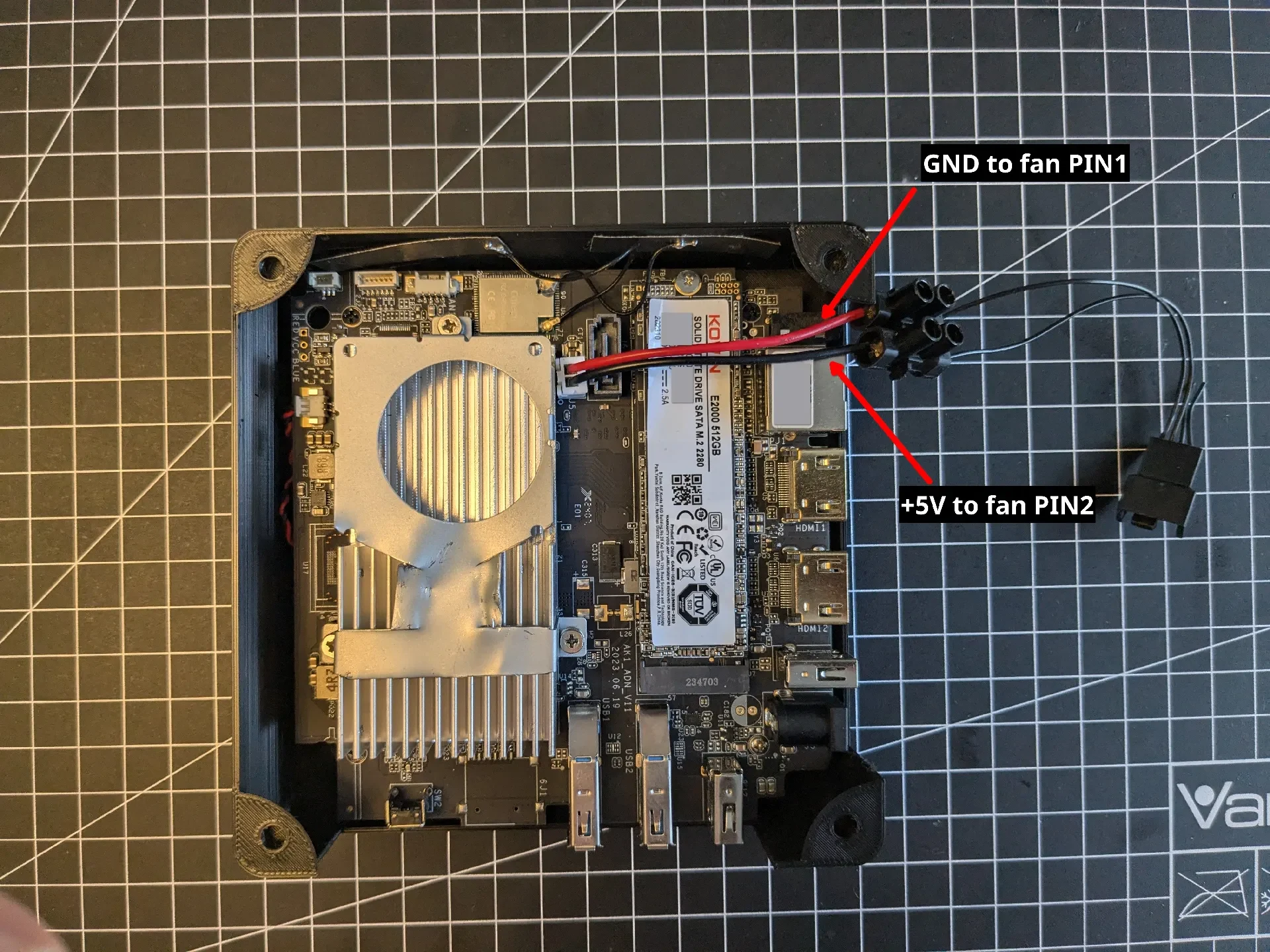

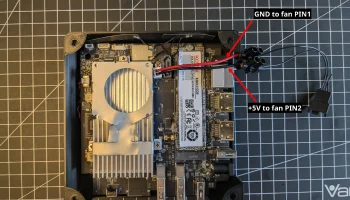

Если вы решите подключить 120-мм вентилятор напрямую от платы, обязательно проверьте полярность кабеля (имейте в виду, что я, вероятно, менял полярность цветных выводов во время многих итераций этого проекта), а также убедитесь, что выбранный вами вентилятор может работать при напряжении 5 В. Мой Pure Wings 2 (максимум 1200 об/мин) имеет более чем достаточный поток воздуха при напряжении 5 В, поэтому температура SoC никогда не превышает 80 ° C даже при повышенном TDP в 15 Вт и полной нагрузке Prime95. При этом практически не слышно при работе при напряжении 5В.
При сборке используются оригинальные винты материнской платы мини-ПК и восемь стандартных крепежных винтов для вентилятора и решетки вентилятора. Материнская плата и вентилятор ввинчиваются непосредственно в пластик нижней части корпуса. Никаких других непечатных частей не требуется. Кроме того, я отключил по
