Корпус для тестера USB-кабелей Treedix

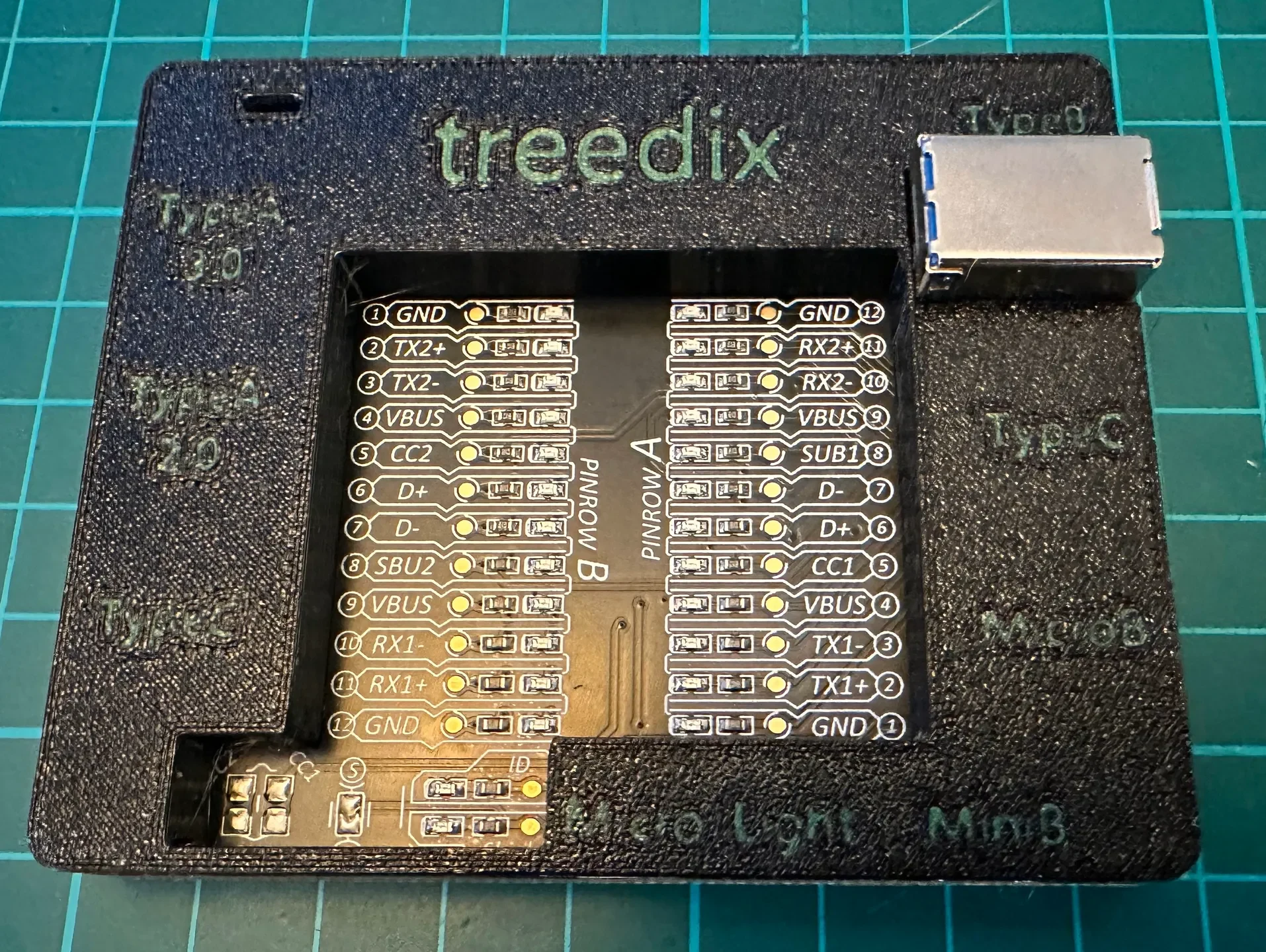

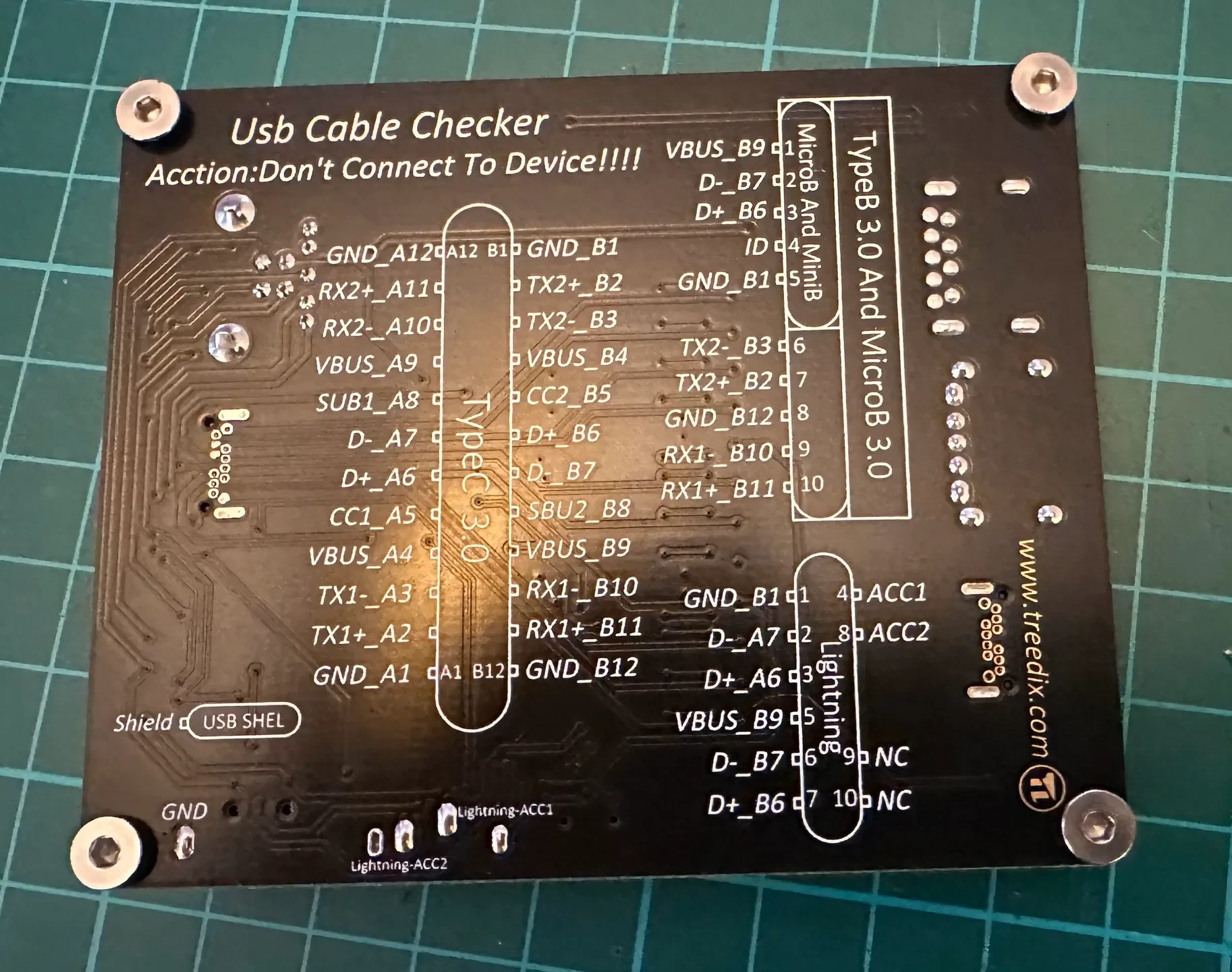

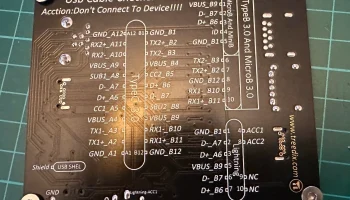

Я хотел, чтобы мой тестер просто очистил линии всех разъемов. Моя цель состояла в том, чтобы сохранить светодиод и контрольные точки открытыми, но я также хотел, чтобы корпус был тонким, а не более крупным прозрачным плексигласом, который продает Treedix.

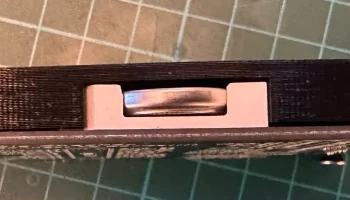

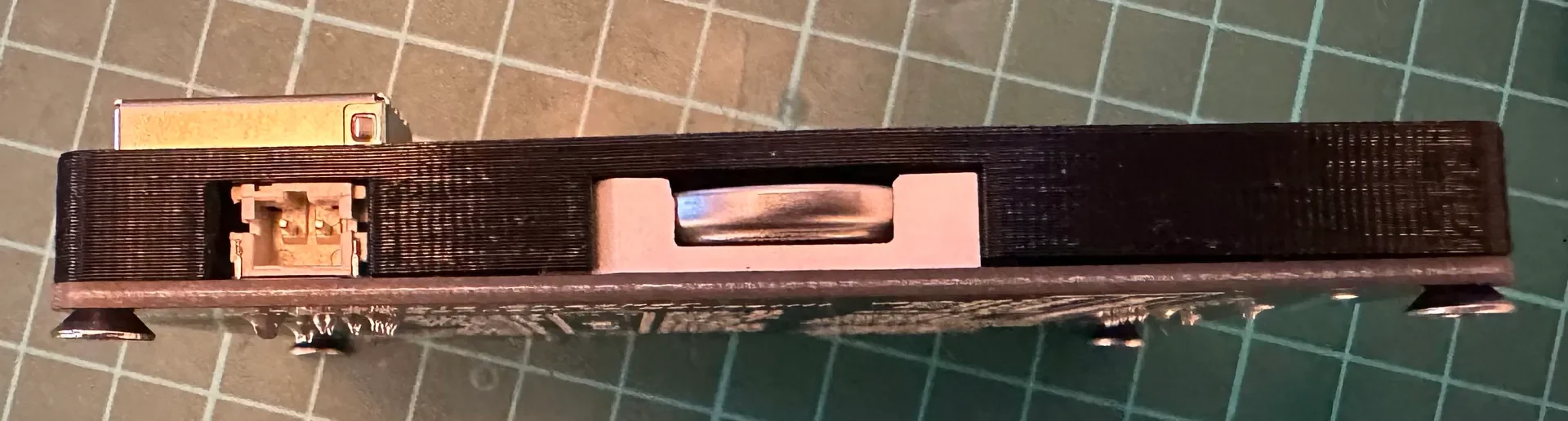

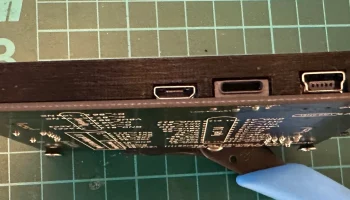

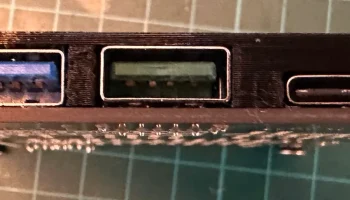

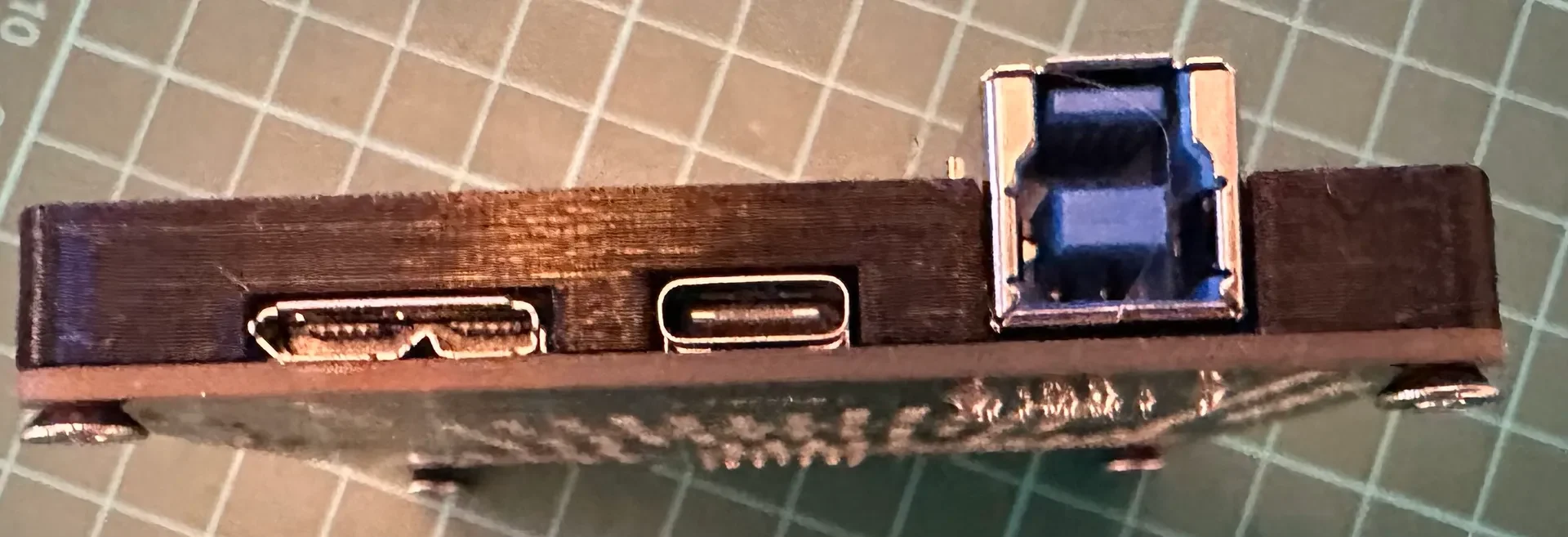

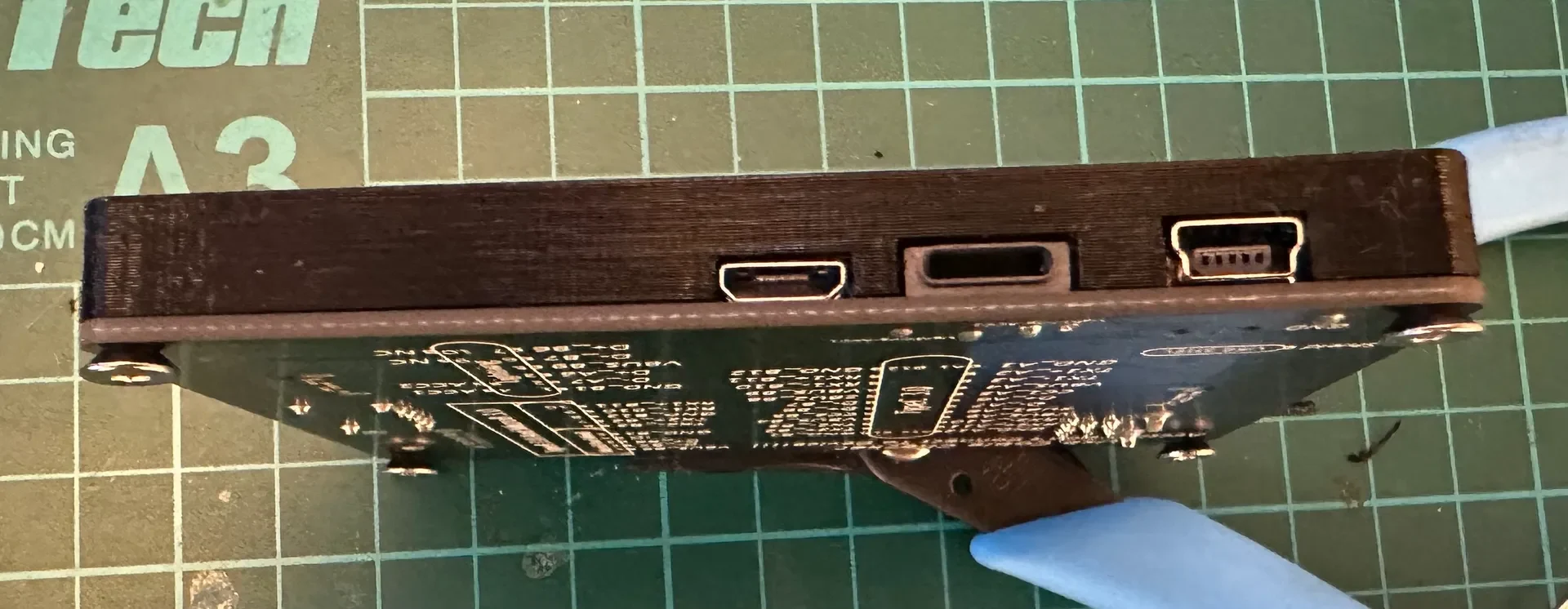

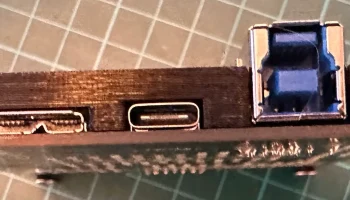

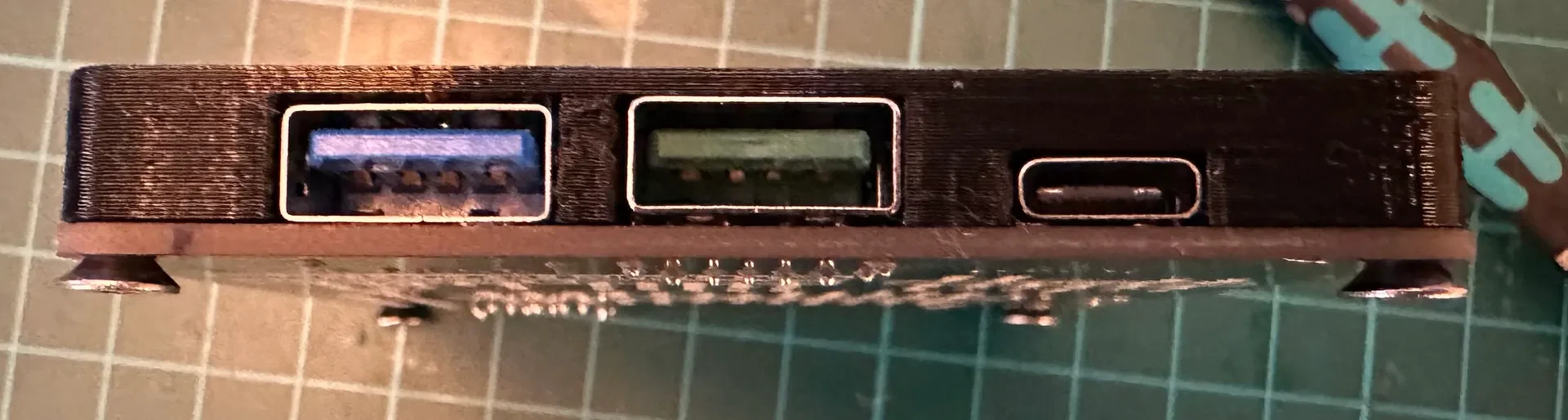

Мой компромисс заключался в том, чтобы закрыть все разъемы, кроме большого USB2 TypeB. Это дало минимальную толщину, которую я хотел. Я хотел, чтобы внутренняя часть была закрыта только тестовой зоной, и я не хотел, чтобы глубокие отверстия на боковой стороне корпуса засорялись кабельными вилками.

Саморезы диаметром 3 мм. Я использовал самый маленький из имеющихся у меня, длиной 8 мм.

Печать текста

Ради собственного интереса я сделал негатив и текстовую часть. Это позволяет менять цвет и использовать контрастный цвет для маркировки. В зависимости от ваших цветов и размера насадки внешний вид может быть лучше или хуже. Модель без текста прилагается.

.3mf содержит текст, но как на самом деле происходит изменение цвета в .gcode?

Что ж, Prusa Slicer немного ограничен в этом отношении, поэтому нам придется а��аптироваться к проблеме. .3mf содержит два изменения цвета в конце слоя; считайте, что они возвращаются к цвету нити «по умолчанию».

Чтобы получить текст или цвет «чернил», нам нужно вручную отредактировать .gcode и вручную вставить изменения нити M600. Это не так плохо, как кажется, но требует некоторого объяснения.

Отк��ойте файл .3mf
Выберите нужные настройки печати (сопло, нить и т. д.)
Разрезать модель
Начиная с первого слоя, перемещая вертикальный ползунок
Теперь отведите горизонтальный ползунок головы назад, пока не дойдете до начала выдавливаемого текста — запомните это число.
Повторите то же самое для второго слоя — запомните этот номер.
Сохраните .gcode в локальный файл и откройте в текстовом редакторе.
Перейдите к большему номеру по строке (обычно ctl+L), вставьте строку и добавьте в эту строку команду M600.
Перейдите к меньшему номеру по строке и добавьте еще одну команду M600.
Сохраните .gcode и распечатайте как обычно.

Мы делаем это в обратном порядке, чтобы наименьшее число не сдвинуло линию с большим числом, пока мы его не нашли.

Вы можете убедиться в этом, выполнив поиск M600 в подготовленном мной .gcode и посмотрев на снимок экрана ниже.
