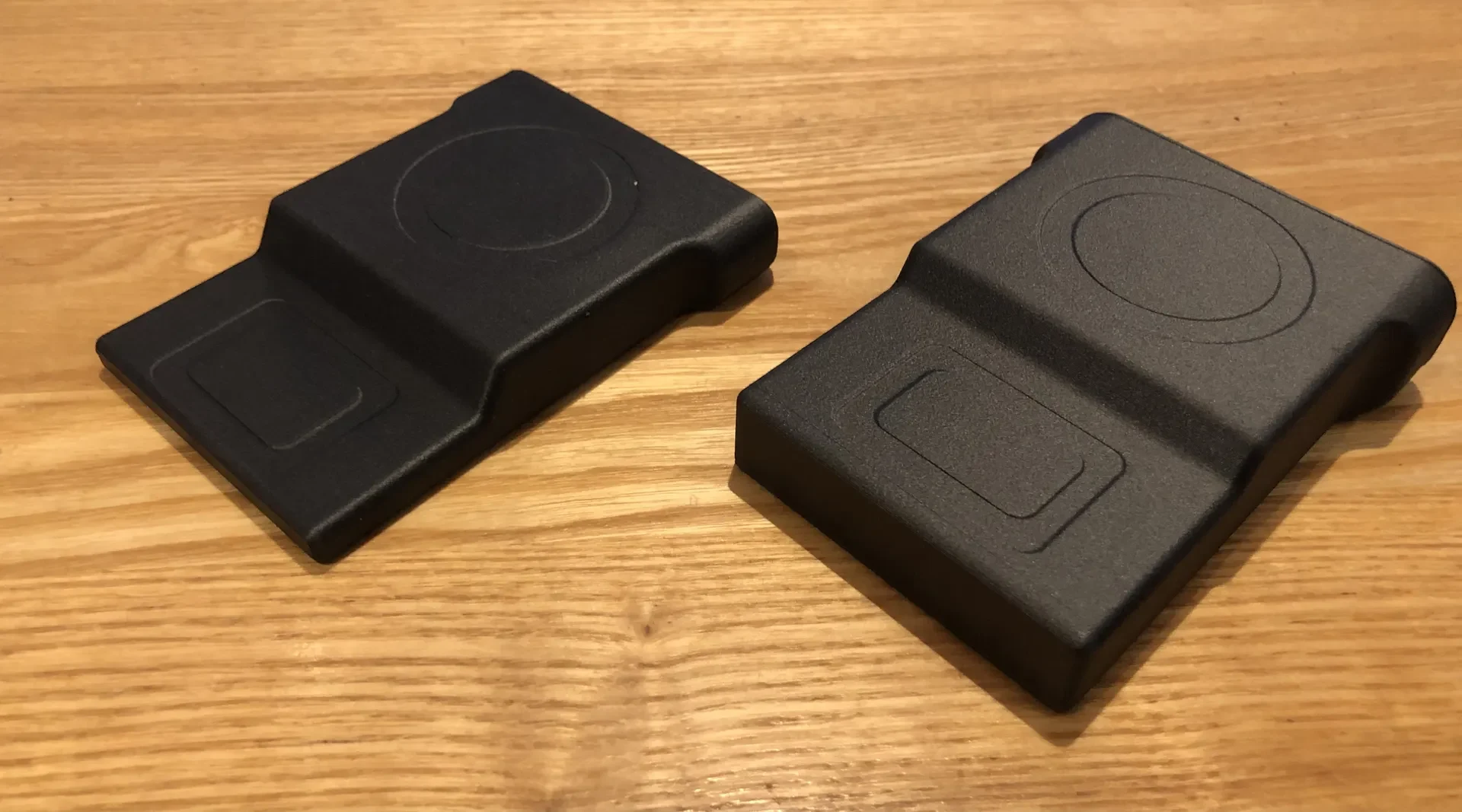

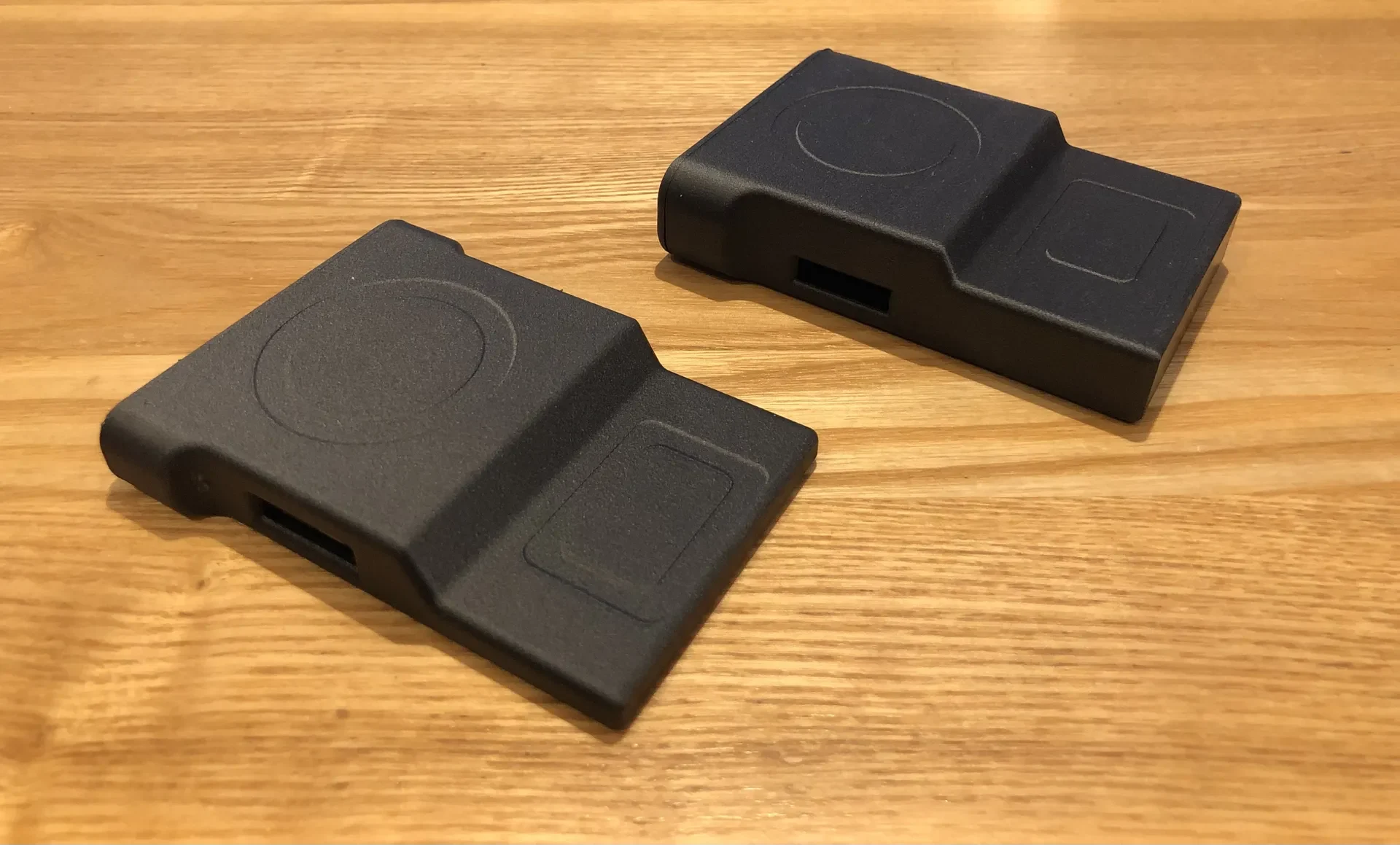

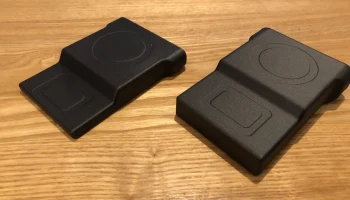

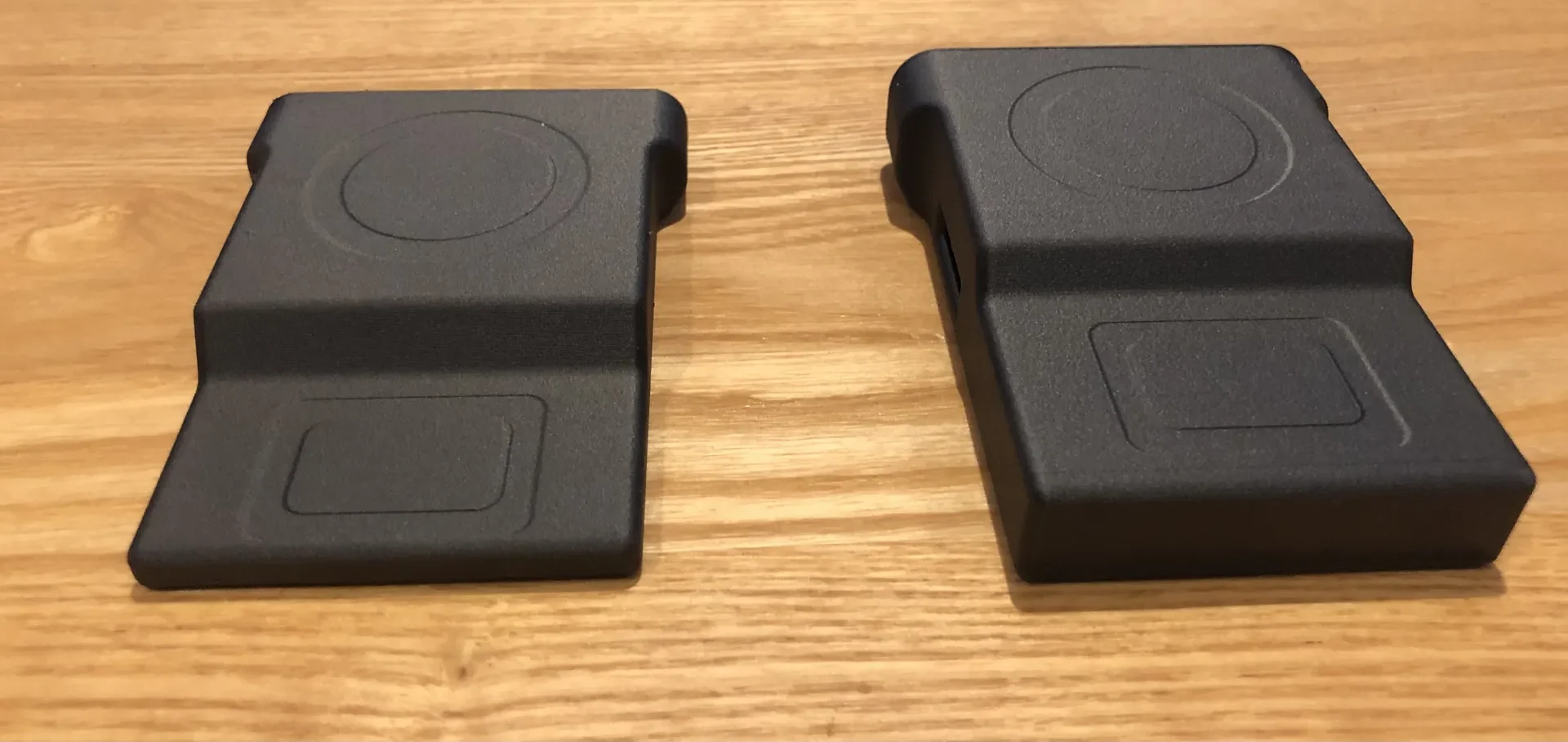

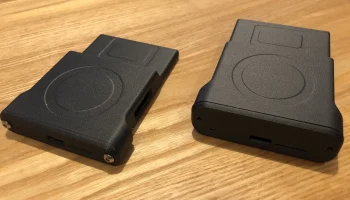

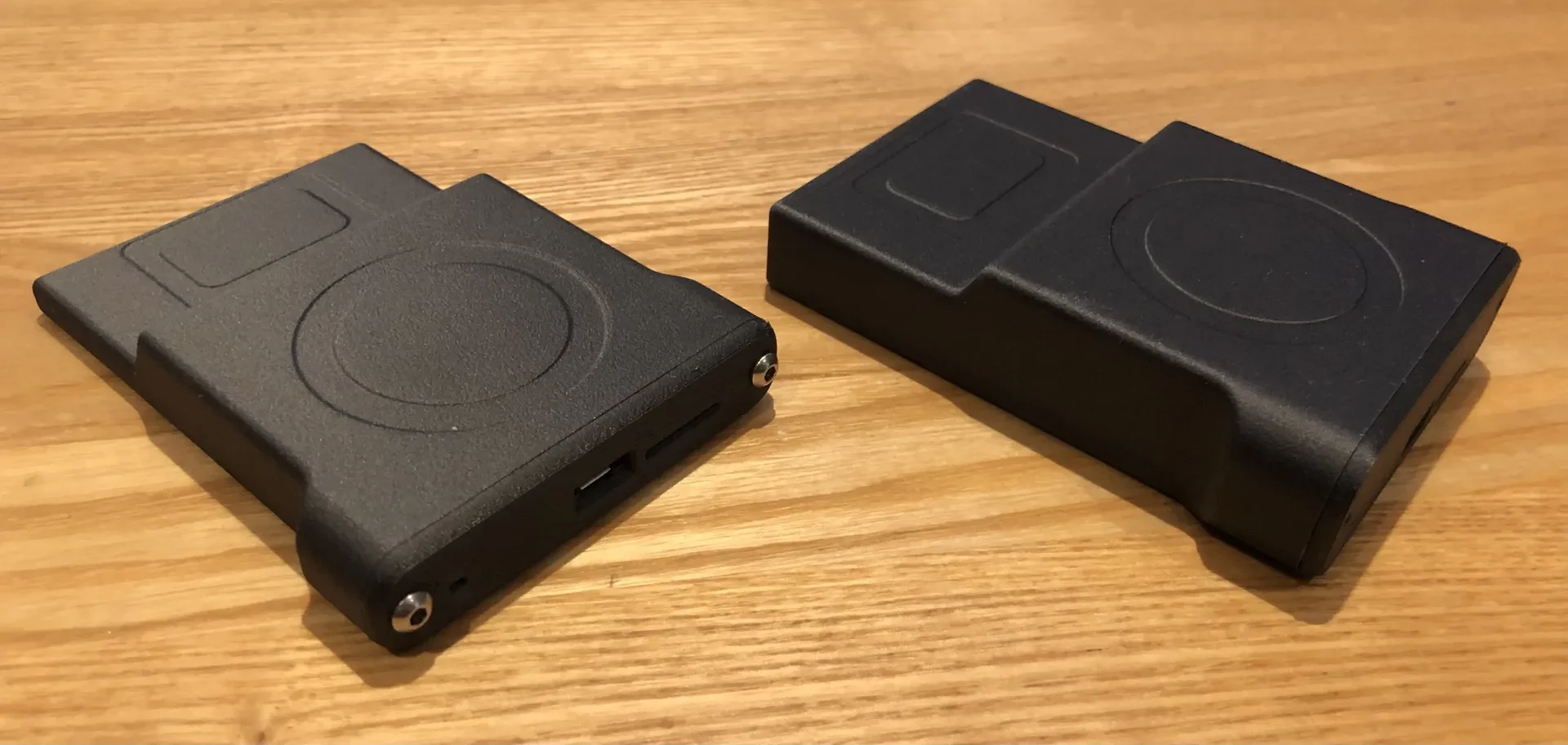

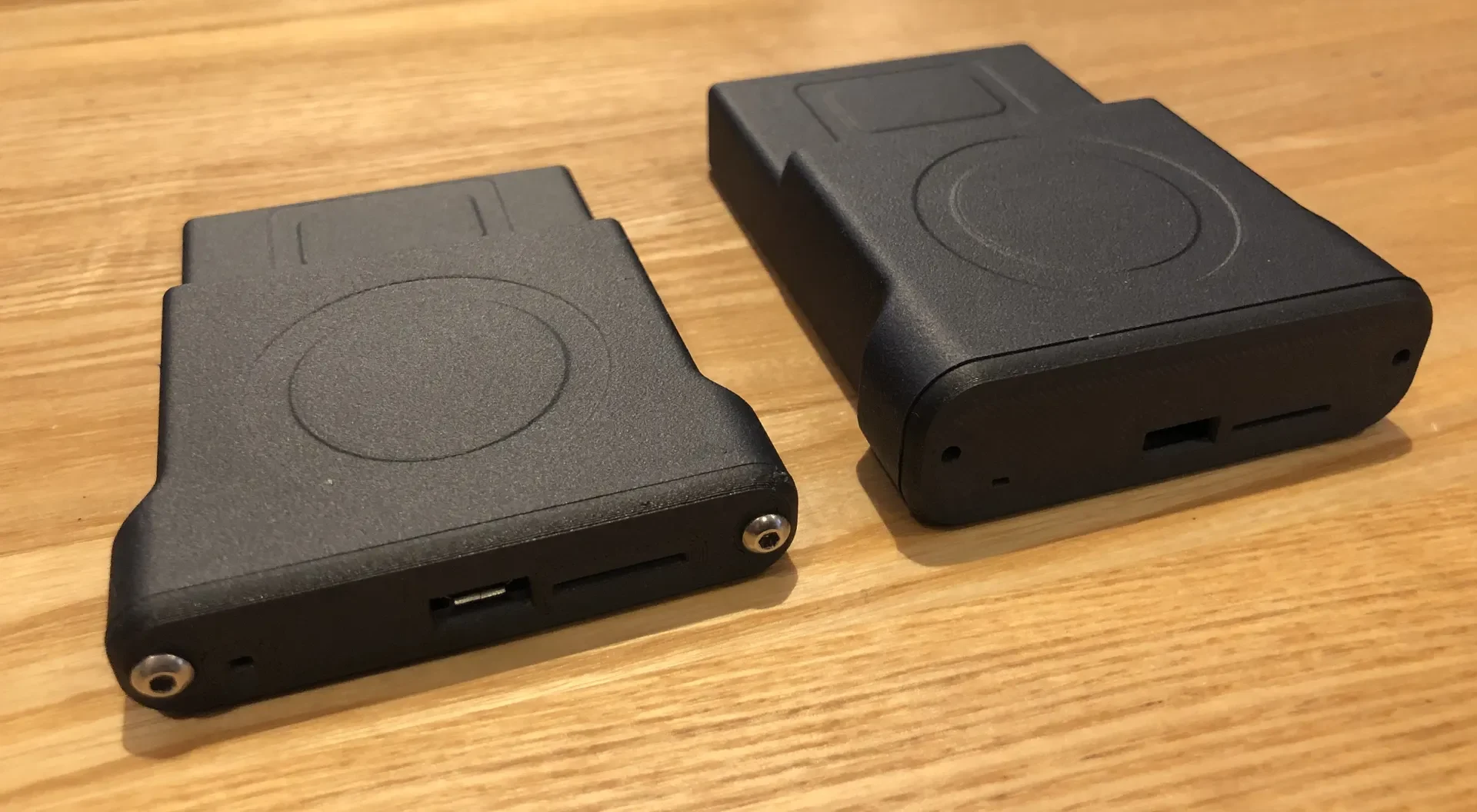

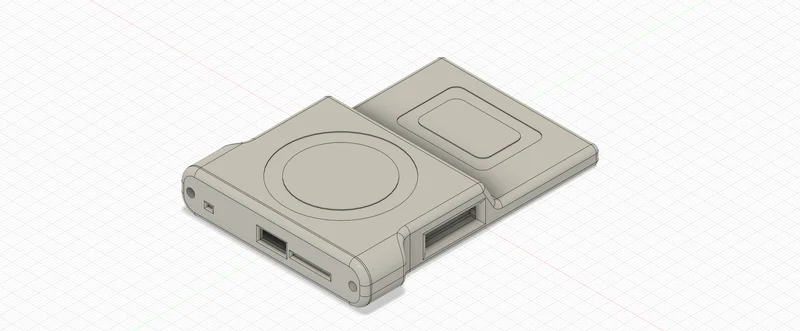

Proxmark3 Easy Прочный и тонкий корпус
Хотя исходная модель была спроектирована с целью свести к минимуму объем и вес, она была довольно хрупкой и легко ломалась (особенно при взаимодействии с кнопкой).
Примечание. Существуют две версии «тонкого» корпуса, которые подходят для разных версий платы Proxmark3 Easy. Смотрите обновление ниже.
Эта версия:
Немного улучшает ситуацию
Значительно утолщает торцевую часть корпуса для облегчения печати.
Перемещает вырезы в соответствии со старой версией Proxmark3 Easy.
Добавляет отверстия для светодиодов
Обл��гчает нажатие кнопки
Делает поверхности более плоскими для большей устойчивости
Интегрирует отверстия для винтов с основным корпусом, а не выпирает (за счет увеличения объема)
Форма НЧ-антенны затоплена, а не приподнята, чтобы сделать устройство более устойчивым, когда оно лежит на устройстве.
Добавляет отступ в форме карты для ВЧ.
Существует дополн��тельная тонкая версия, для которой необходимо снять среднюю монтажную плату (которая не выполняет никаких функций), а также два винта и монтажные стойки, ближайшие к концу КВ-антенны. БУДЬТЕ ОСТОРОЖНЫ С ЭТИМ — он очень тесный и может оказаться односторонней транзакцией, когда дело дойдет до вставки вашего Proxmark. Возможно, вам придется вырезать ее, если вы хотите ее снять, или вам, возможно, повезет, потянув плоскогубцами одну из прокладок платы. Чтобы использовать тонкую версию, вам придется полностью оставить задние винты и стойки вывернутыми.
Печатайте с помощью сопла диаметром 0,4 мм. Для основной части отпечаток стоит на открытом конце. Для крышки напечатайте ее лицевую сторону.
Крышку можно закрепить болтами 2xM3x8.
Обновление от 9 декабря 2024 г.:

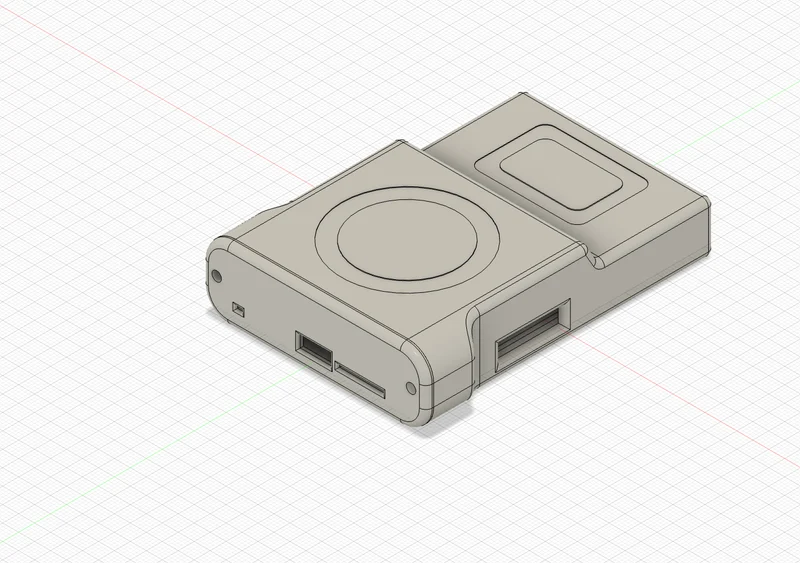

Мне пришлось куп��ть новый Proxmark3 Easy, дизайн печатной платы которого немного отличается от моей последней версии. Это означало, что чехол больше не подходит. Я добавил новый вариант «тонкой» модели, который работает с этим новым корпусом. Вы поймете, какой из них вам нужен, исходя из расположения USB-портов. Если ваша кнопка и боковой USB-порт находятся рядом друг с другом, вам нужна оригинальная версия. Если между кнопкой и боковым портом USB имеется большой зазор, вам понадобится новая версия. Единственным недостатком новой версии является отсутствие доступа к боковому USB-порту — он слишком близко расположен к переднему краю платы, чтобы сделать под него вырез, не влияя на функциональность и эстетику корпуса.
Другие просили эту версию, поэтому: Счастливого Рождества.
