Корпус Atorch DL24

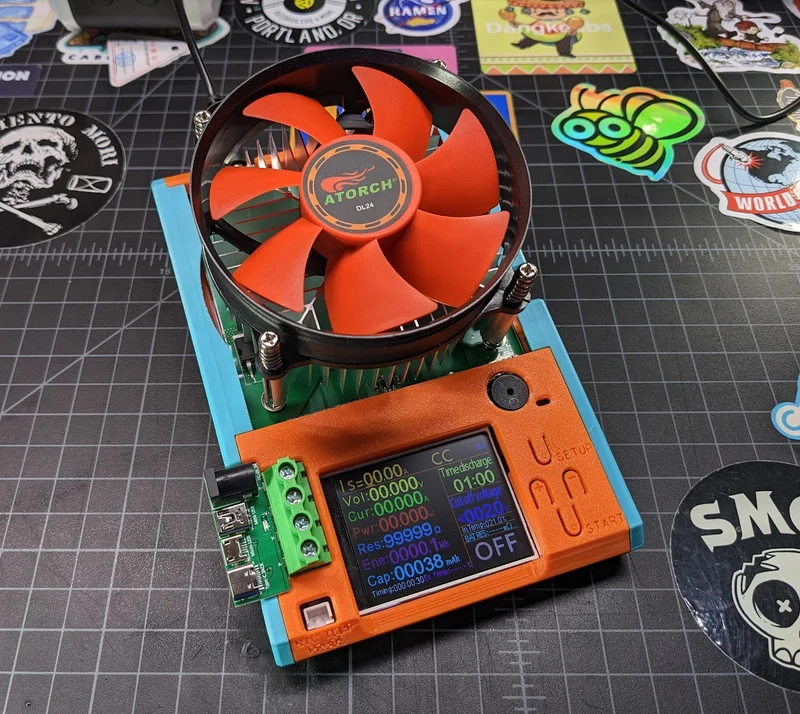

Я купил Atorch DL24, чтобы провести нагрузочное тестирование на имеющихся у меня беспорядке USB-кабелей. Думаю, это пригодится и для других проектов. Это довольно хорошее оборудование, но я бы предпочел держаться подальше от PCBA. Таким образом, этот корпус предназначен для их защиты, сохраняя при этом поток охлаждающего воздуха.

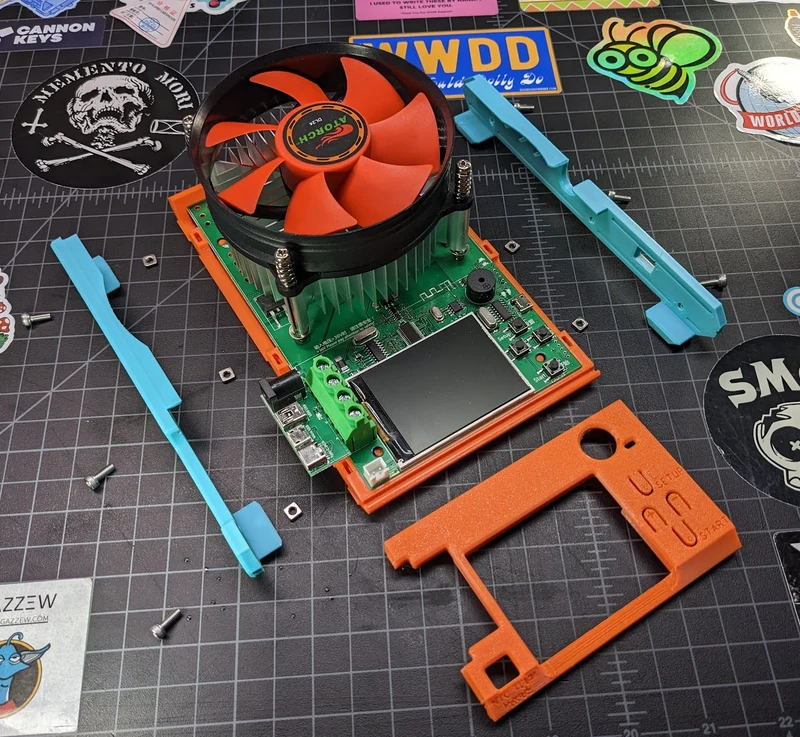

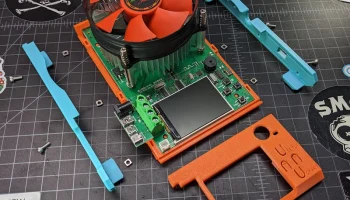

Корпус печатается из четырех частей. Нижняя часть, в которую входит фрикцион PCBA, верхняя часть, которая скользит через канавку в нижней части (и может быть защелкнута), и две стороны, чтобы скрепить все это вместе.

Для сборки вам понадобятся квадратные гайки M3 и винты с головкой M3x6.

Советы
Срез файла только для показателей сайта. Нарежьте свой собственный для достижения наилучших результатов.
Для верхней крышки рекомендуется использовать опоры из-за выемки для экрана.
Передний левый контакт печатной платы не должен совпадать с отверстием. Модель, которую я загрузил для создания, похоже, либо была основана на другом устройстве, либо они просто пропустили рисунок отверстий. В целом это была отличная модель, попробуйте ее в GrabCAD.
