Коробка для электронной бумаги WaveShare 7,5 дюйма — симметричная и без отверстий снаружи.
Примечание:
Теперь доступен и новый вариант. Проверьте это здесь:
www.printables.com/model/1400457-school-timetable-with-epaper-display
Особенности:
Для своих проектов мне нужен был симметричный корпус для установки моих часто используемых дисплеев Waveshare e-Paper с диагональю 7,5 дюйма. Я нашел много ящиков, но у большинства из них не было симметричных границ, и многие из них были с отверстиями для винтов или другими отверстиями. Так что, возможно, это не те дела, которые мне хотелось повесить на стену или на стол...
Этот случай имеет следующие особенности:

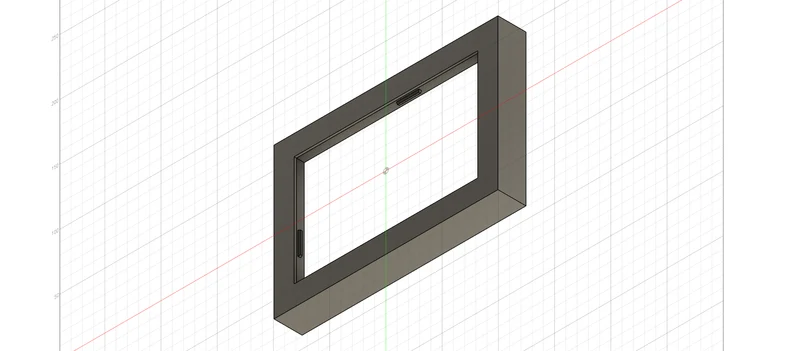

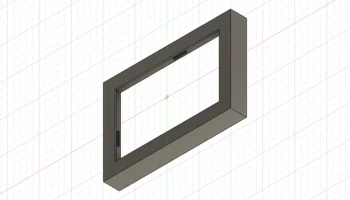

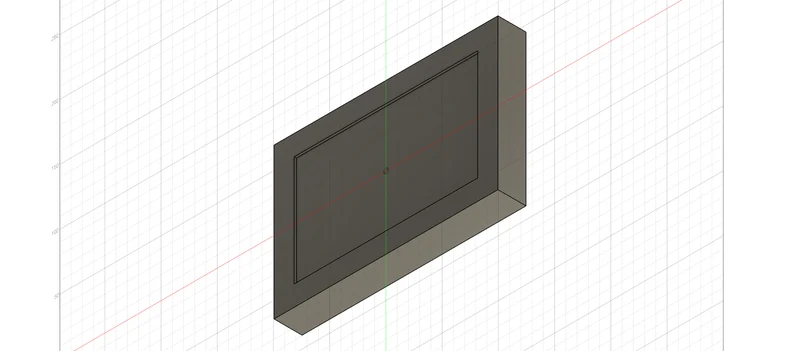

«Внешняя» часть:
Симметричные границы
Фактическая реальная используемая площадь дисплея отображается только пользователю. Границы и контурные части дисплея полностью скрыты
Небольшая занимаемая площадь: 199x134x25 мм (ШxВxГ)
На всей внешней стороне нет отверстий, поэтому он должен выглядеть чистым на стене или на столе.
Обновление от 22.12.2022: По запросу пользователя теперь доступна дополнительная внешняя часть высотой на 15 мм, позволяющая устанавливать больше компонентов большей высоты.

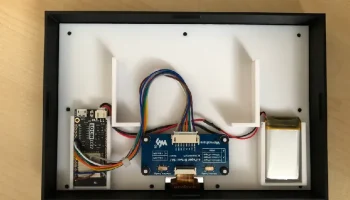

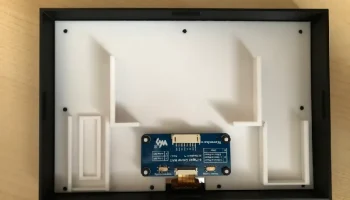

Часть «Внутри»:

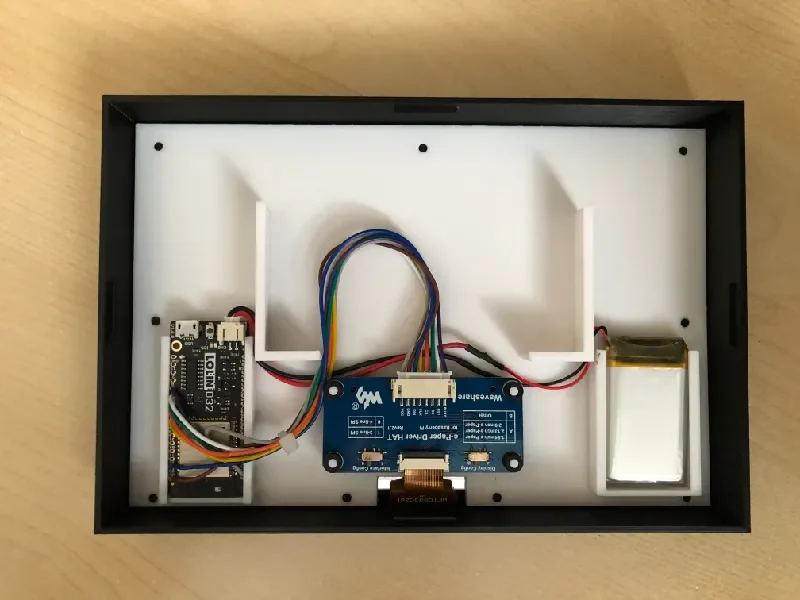

Слот для крепления ESP32 или ESP8266 шириной 25 мм и длиной ~ 45 мм.
Карманное крепление для аккумулятора емкостью 10000 мАч и аккумулятора емкостью 1000 мАч, как показано на рисунках.

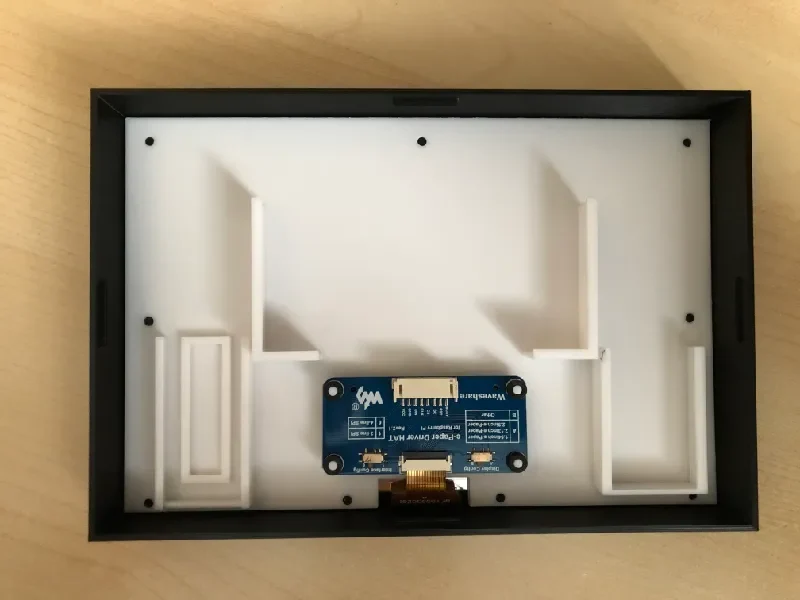

Крепление для платы e-Paper HAT
Для крепления деталей не требуются винты.
ШЛЯПА фиксируется с помощью 4 колец, как показано на рисунках.
Хорошая поддержка хрупкого дисплея изнутри, почти полностью закрывающая его сзади.
Сам дисплей фиксируется на месте, прижимая внутреннюю часть к стойкам внешней части, как показано на рисунках.

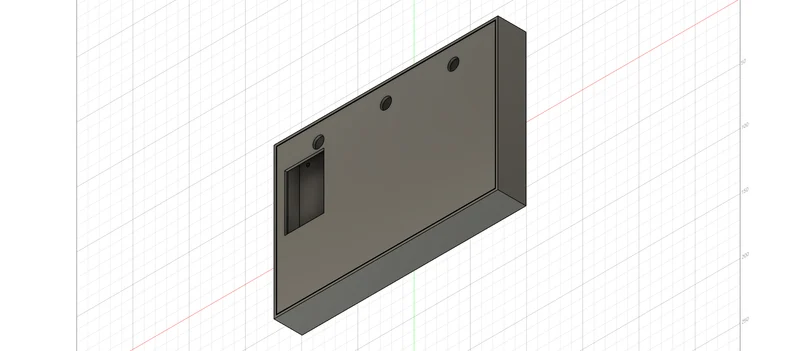

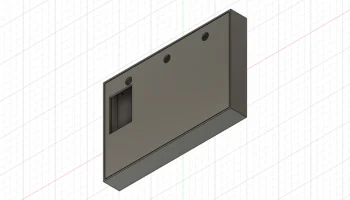

Часть «Крышка» (с отверстиями):

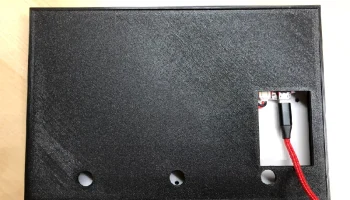

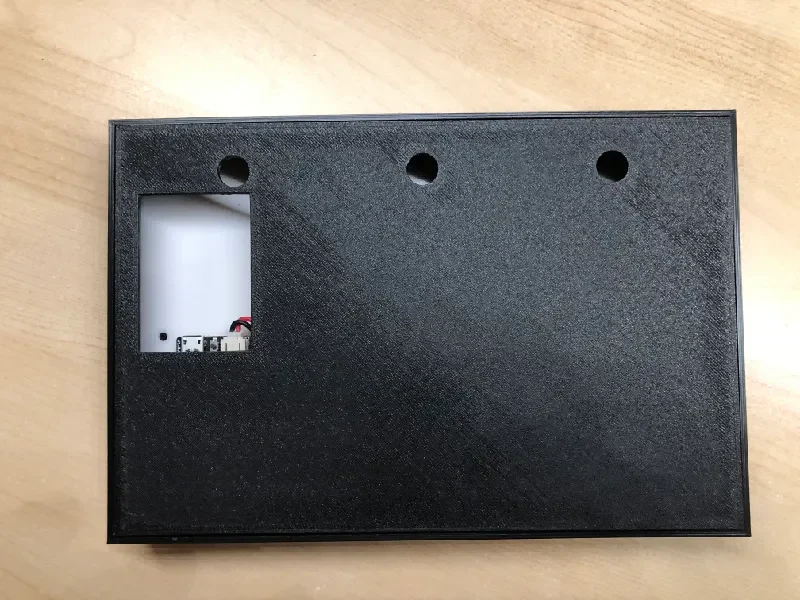

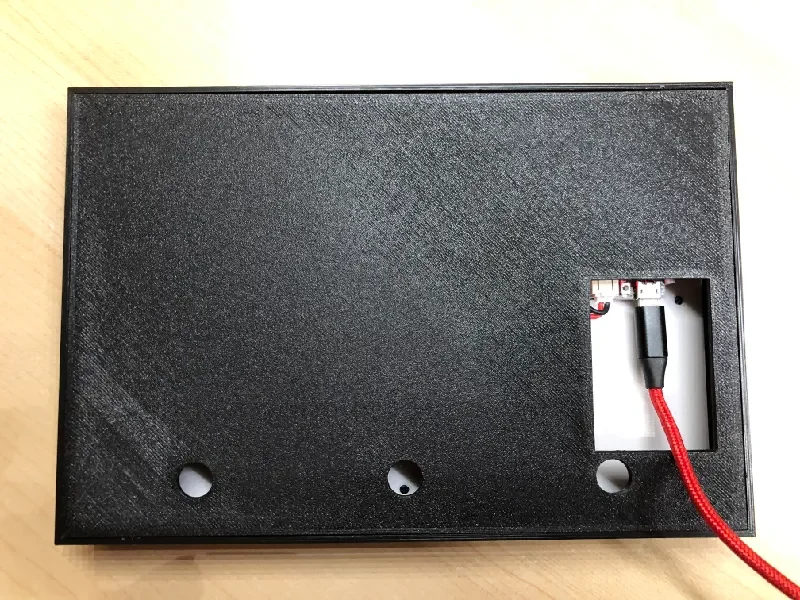

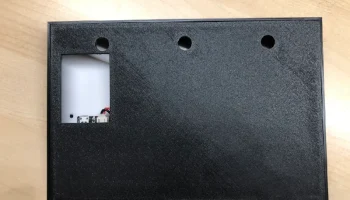

В невидимой крышке сзади есть 3 отверстия для настенного крепления и отверстие большего размера для зарядки аккумулятора или перепрограммирования ESP без необходимости снова открывать корпус.
Крышку невозможно увидеть сбоку, если она размещена на стене или на столе.
Если вы используете большую батарею емкостью 10 000 мАч, вы можете использовать 2 отверстия на внешней стороне крышки, чтобы разместить ее прямо на стене. Отверстия расположены на расстоянии 60 мм от центра, то есть на расстоянии 120 мм друг от друга.
Крышка защелкивается на корпусе с помощью 4 прочных запирающих выступов, и ее можно снова открыть. Немного тесновато, но мне хотелось, чтобы так было

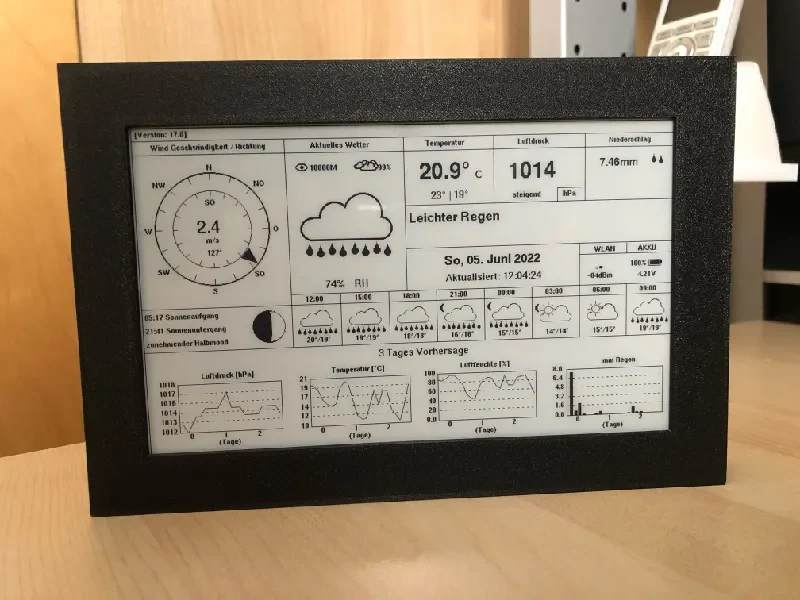

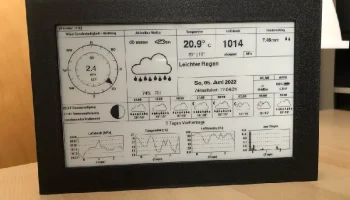

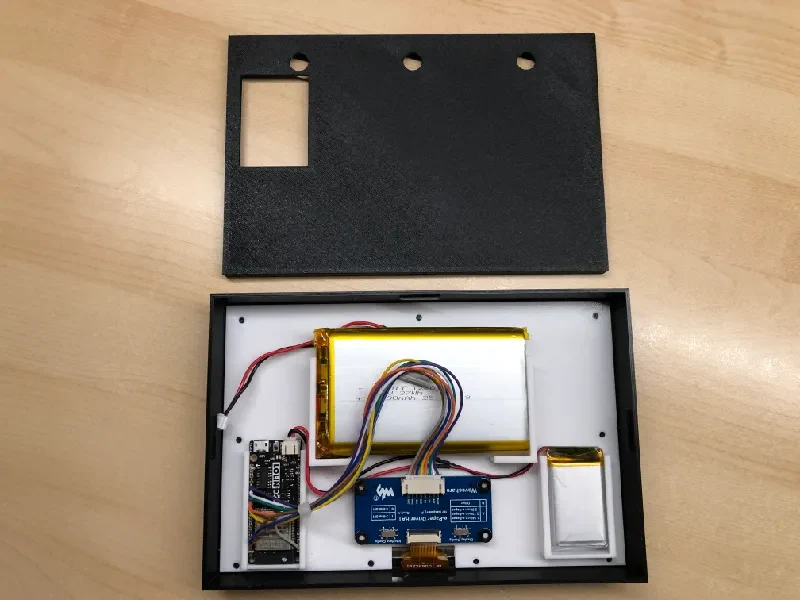

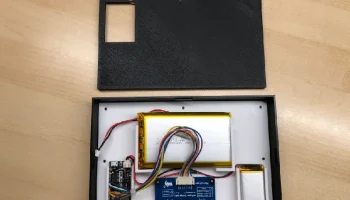

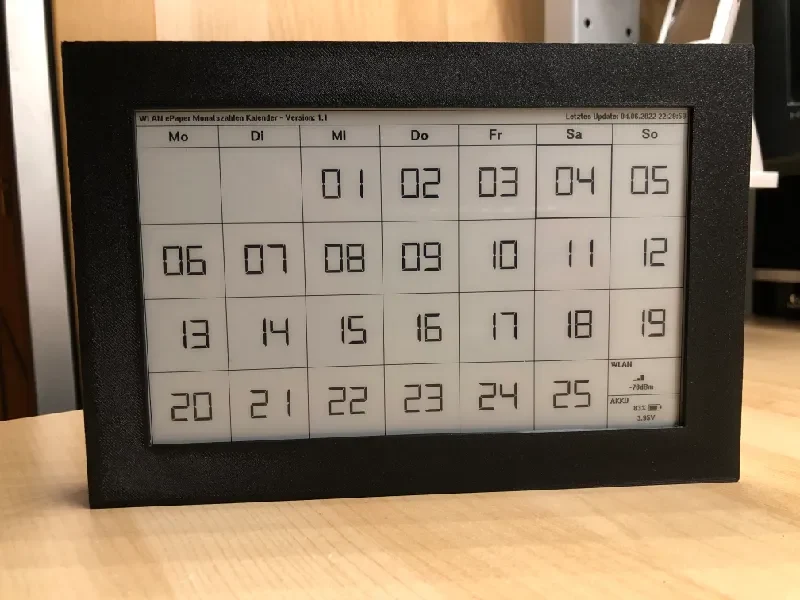

Много места даже для большой батареи емкостью 10 000 мАч, как показано на фотографиях. Небольшая батарея емкостью 1000 мАч обеспечивает питание показанного календаря примерно 4-5 месяцев в зависимости от уровня сигнала Wi-Fi и благодаря очень энергоэффективному Lolin D32, поэтому корпус открывается не так часто. Использование большой батареи на этот раз значительно умножит время.

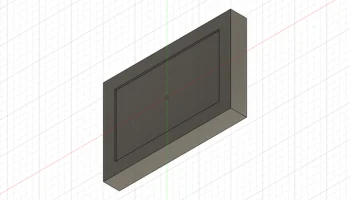

Часть «Крышка без отверстий»:
Если вы не хотите вешать его на стену, его можно поставить на стол без каких-либо дополнительных действий.
Крышку невозможно увидеть сбоку, когда она находится на столе.
Эта часть представляет собой крышку без отверстий сзади.
«Кольцевая» часть:
Вам понадобится 4 таких кольца, чтобы закрепить ШЛЯПУ на месте.
Если вы используете файл .GCode, 4 из них будут напечатаны.
Инструкции по печати:
Профиль скорости 0,2 с н��садкой, настроенной на 215°C, и станиной на 60°C.
Установлены поля шириной 5 мм, юбка выключена.
Для всех частей не требуются опоры
4 кольца были напечатаны без полей и со 100% заполнением.
Удачной печати :)
