Чехол BTT SKR Mini E3 V3

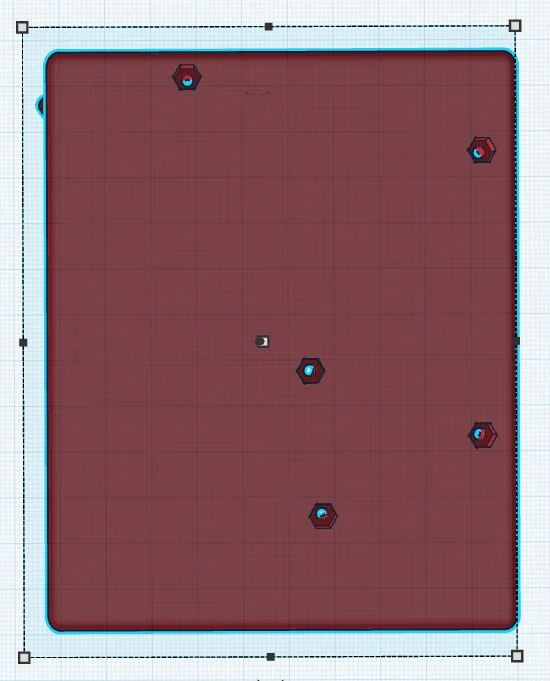

обновление от 11.07.25: добавлены опции коробки для термовставок и шестигранных гаек для основания, изменены стойки для работы со вставками (более толстые, но суженные сверху, чтобы они не задевали паяные соединения). в настоящее время не проверено/не распечатано, но с крышками должно работать без проблем. опция рельса не включена, но по запросу можно загрузить модифицированную версию рельса.
вставки для крышки на коробке не включены, так как мне нужно найти лучший вариант, поскольку точки крепления придется увеличить. так что просто пластиковые нитки для тех еще. мнения по поводу переноса крепления крышки внутрь коробки? Скоро будет макет.
--------------------------------------------------------------------------------------------

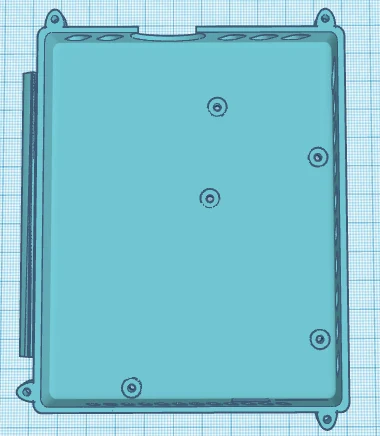

Edit:: добавлена модель без боковых направляющих для тех, кто не прикрепляет их к профилям. 27.04.23
________________________________________________________________________________________________________________
::edit:: В оригинальной крышке не было углублений для винтов, поэтому в зависимости от того, что вы использовали, винты иногда задевали крышку при установке. Я позаботился об этом, сделав крышку с углублениями, и доволен результатом. Его нет в изображениях, но он включен в файлы (помечен как измененный в конце имени файла).
--------------------------------------------------------------------------------------------

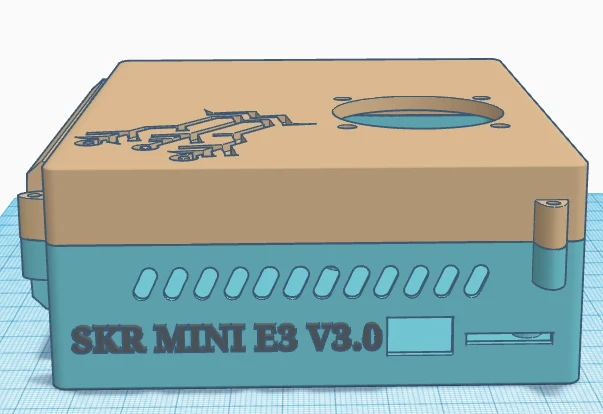

Проще говоря, чехол для платы BTT SKR E3 v3. Не нашел тот, который мне понравился, поэтому сделал его.
Изначально для ��оего Ender 3 коробка и крышка имели направляющие, которые можно было прикрепить внутри нижнего профиля, где находился штатный «корпус».

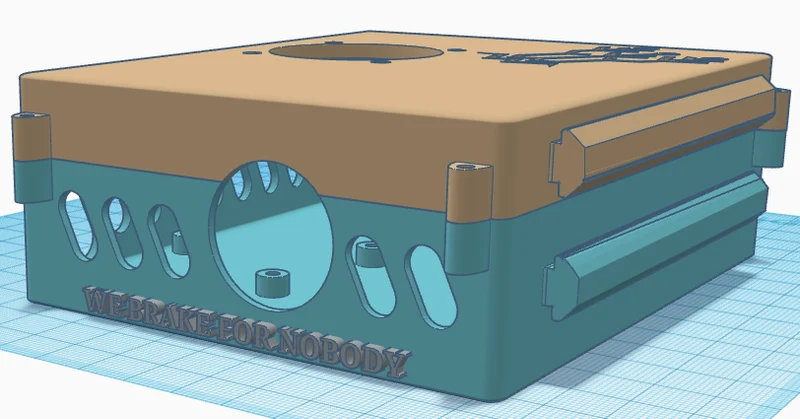

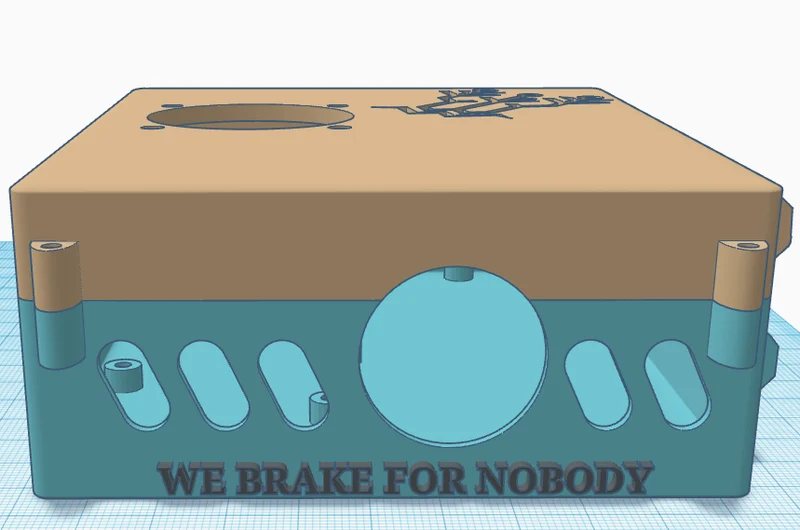

Нет, надписей здесь нет, так что не волнуйтесь (хотя, если потребуется, я могу загрузить версию с ними). Фраза «Мы ни для кого не тормозим» — это отсылка к одному из моих любимых фильмов.

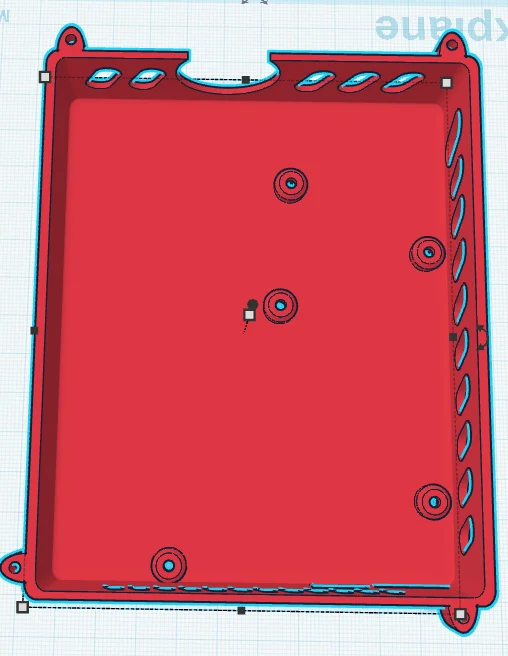

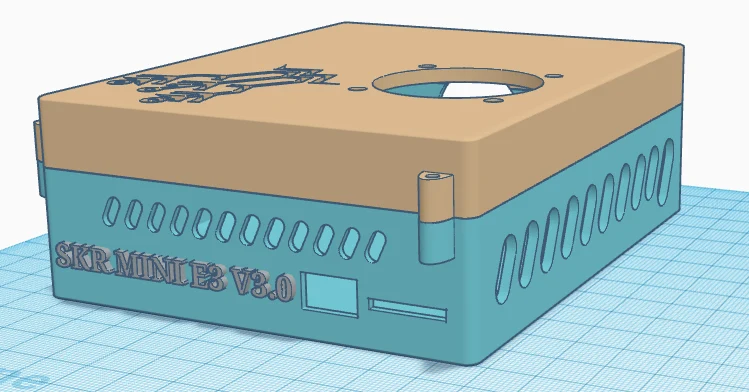

Все еще находится в процессе печати, хотя эта версия представляет собой всего лишь сокращенную версию той, в которой я сейчас размещаю свою плату, пока не распечатаю ее (это 4-я версия). Винтовые крепления работают нормально, хотя местами немного туго. Крепление вентилятора я перенес в верхнюю часть корпуса, думаю, оно ничему не помешает. Большой овал в задней правой части коробки, через который можно пропустить ЖК-кабель (думаю, я сделал его достаточно большим, чтобы можно было проложить его внутрь коробки).
Все сделано в Tinkercad, не идеально, н�� вполне работоспособно. Верхний логотип представляет собой не полный вырез, а скорее гравировку (перемещенную вперед для видимости, когда кровать полностью отодвинута назад).
Распечатайте так, чтобы верхняя часть крышки была прижата к кровати, а нижняя часть коробки — к кровати. Поддерживает да. Если ваш принтер не настроен правильно на выступы в овалах и тому подобное, используйте опоры повсюду. Материал на ваш выбор (PLA, PETG, ABS и т.д.)

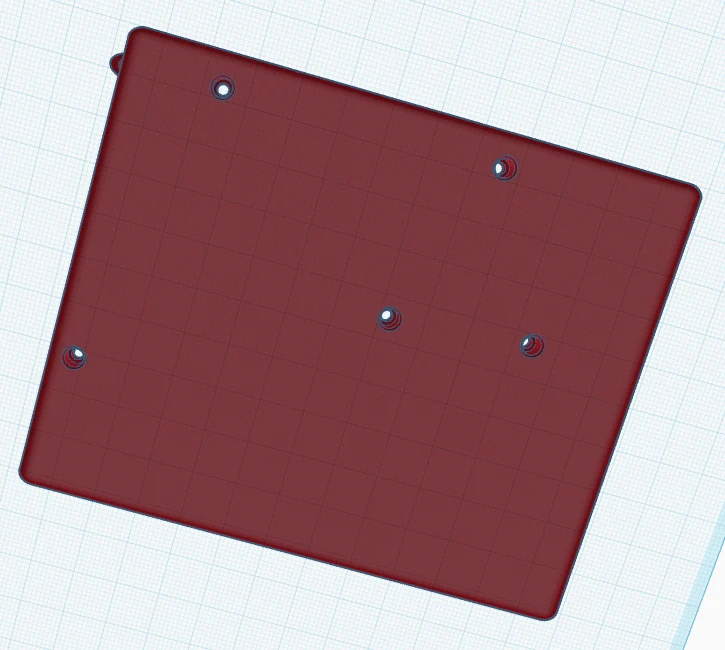

Винты 3 мм для крышки и платы (я оставил нижнюю часть коробки со сквозными отверстиями, на случай, если вы снимете пластик, вы можете использовать более длинные винты с гайками на нижней стороне — то же самое для креплений на крышке/коробке).
Как всегда, я надеюсь, вам это понравится. Не стесняйтесь комментировать и рекомендовать изменения/корректировки.
