Корпус для ПК, настраиваемый
Обновление от 01.03.2025:
документация версии 1 завершена
обновленные модели, над которыми я работал при создании документации
Обновление от 01.02.2025:
начал документацию с инструкциями по сборке, см. github.com/spegelius/3DModels/blob/pccase_doc/PCCase/README.md
Обновлены файлы STL.
реорганизованы файлы STL, теперь их будет легче найти
добавлен макет корпуса 230х500х520 с поддержкой водяного охлаждения

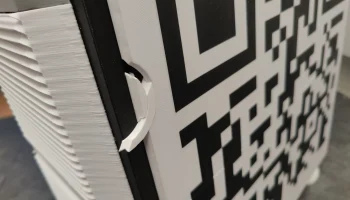

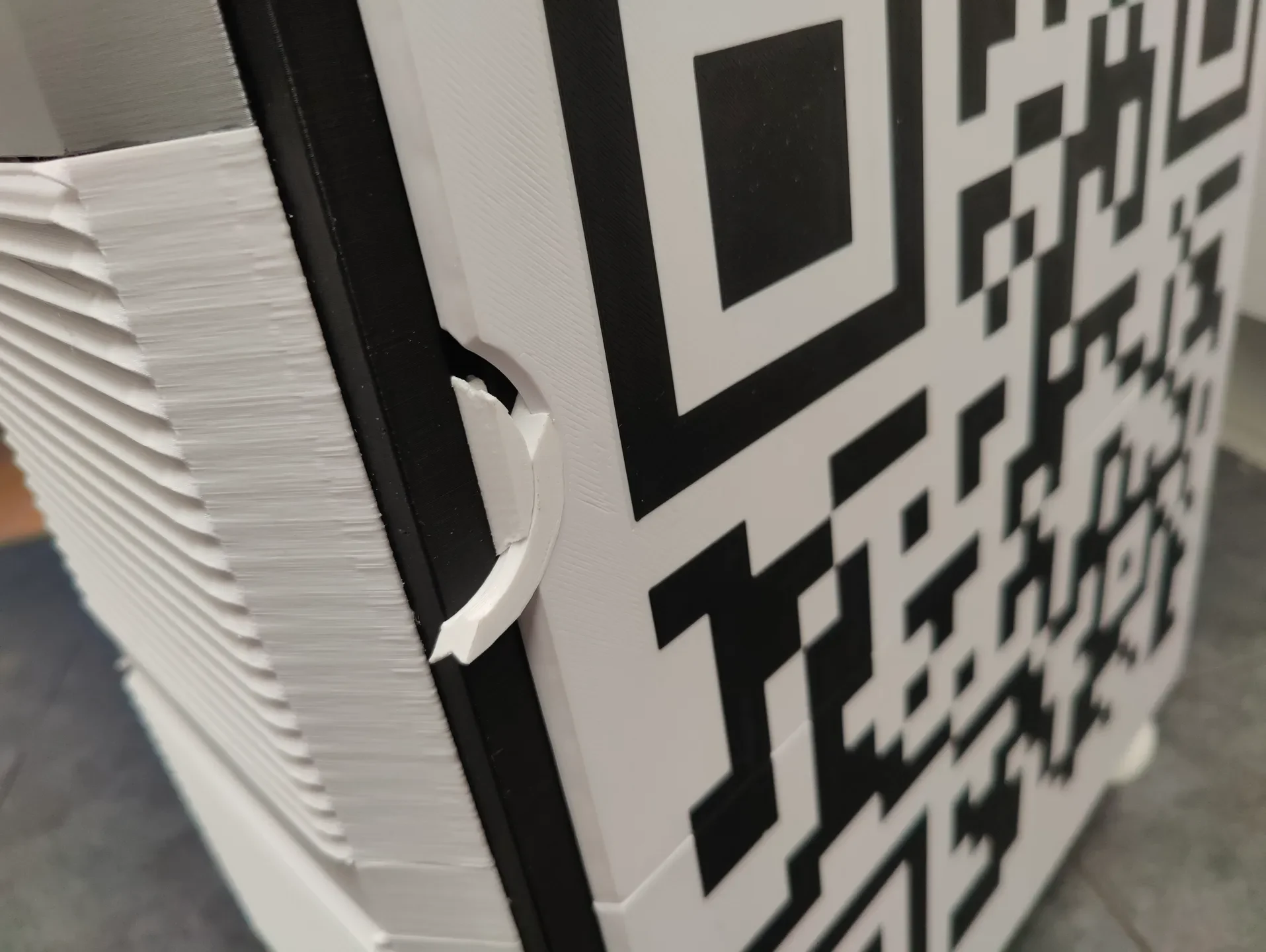

передняя и верхняя крышки теперь имеют защелки для облегчения снятия.

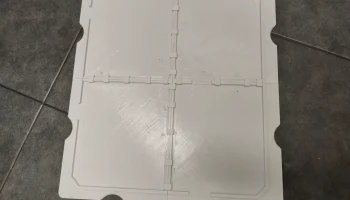

шпильки материнской платы теперь имеют высоту 6 мм.
как упоминалось ранее, не включает многоцветные файлы. Полный набор файлов на github: github.com/spegelius/3DModels/tree/pccase_doc/PCCase
Редактировать 29.01.2023: исправить угловые опоры модели.
Редактирование от 26.01.2023: добавлены угловые модели и модели галстука-бабочки.
Это довольно большой проект, над которым я работаю уже пару лет. С тех пор я построил 4 корпуса (+ один корпус Raspberry Pi NAS/Chia), и все они до сих пор работают :). Посмотрим, как долго...
Корпус создан с использованием расширений Dollo3D, что означает, что размер можно настраивать. Это также означает, что нужно напечатать много мелких деталей, что делает сборку довольно утомительной.
Все детали смоделированы с помощью OpenSCAD, а исходные коды находятся здесь: github.com/spegelius/3DModels/tree/master/PCCase. Я загрузил большую часть STL из репозитория GitHub, н�� не стал загружать многоцветные обложки, так как чувствовал, что количество файлов становится огромным...
В жестких дисках используются направляющие типа Antec Elevenhundred.
Никаких инструкций по сборке нет, и мы не будем их создавать, если они не заинтересованы. Я мог бы построить четвертый корпус, так как у меня есть дополнительные детали для ПК и водяного охлаждения. Плюс я хочу расширить свою ферму по произв��дству чиа :).
Файлы case_xxx_xxx_xxx.scad представляют собой макеты корпусов разных размеров и содержат некоторую информацию о сборке.
Материалы:
PLA для рамы и крышек
PETG для деталей лотка материнской платы и креплений для жестких дисков.
GreenTEC Pro для платы ввода-вывода должен выдерживать температуру до 160°C.
Настройки:

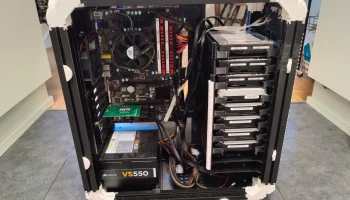

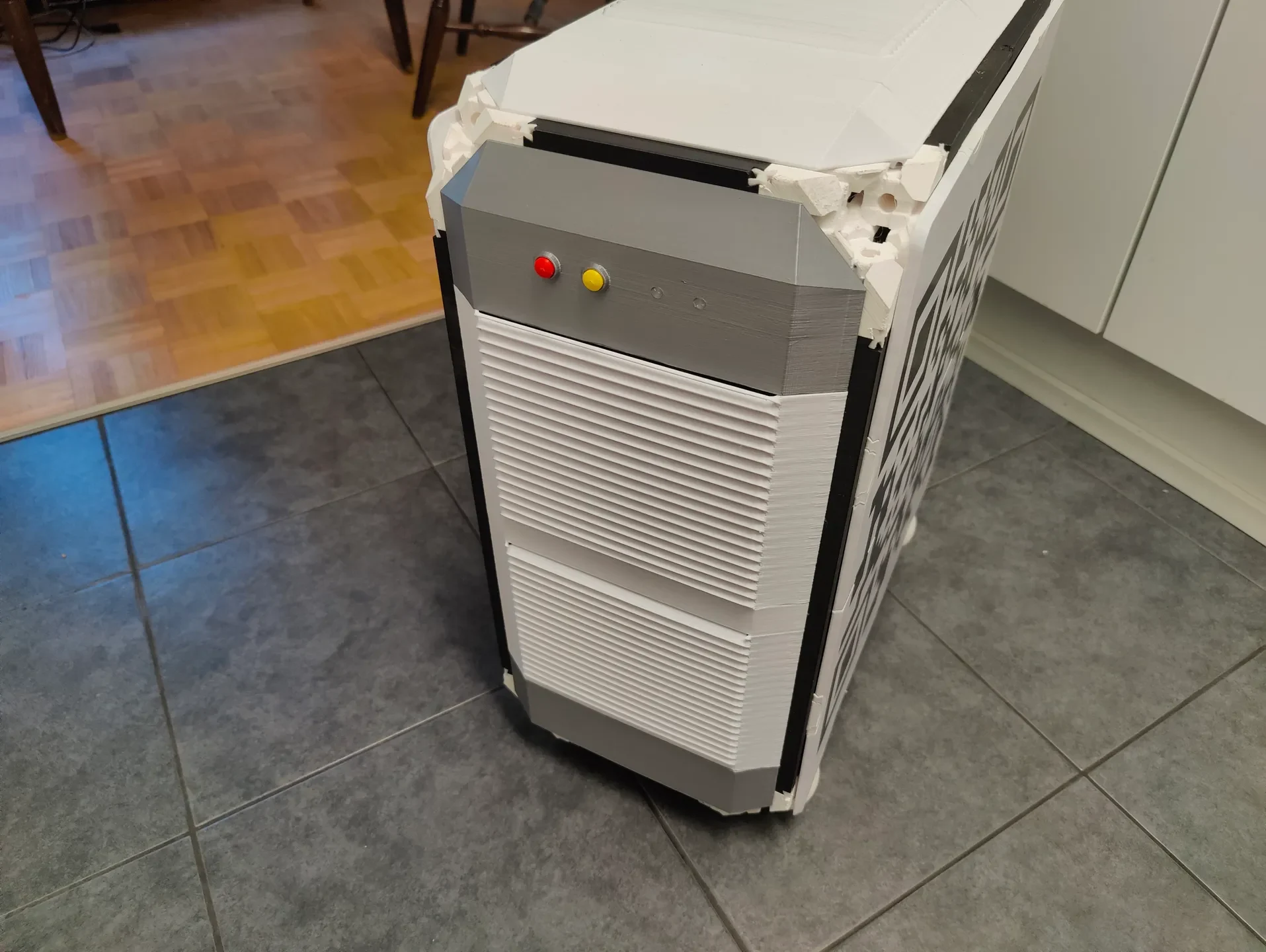

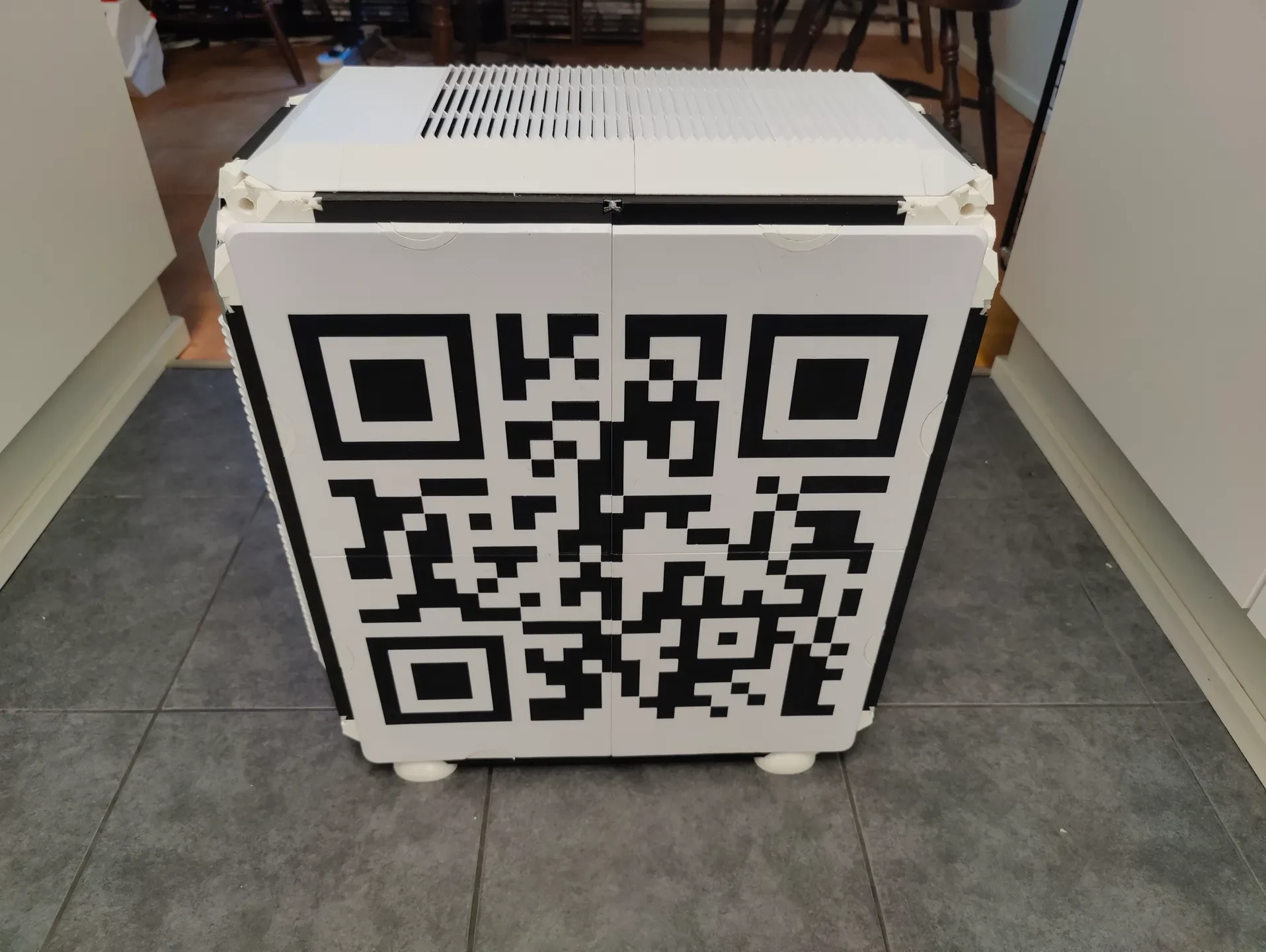

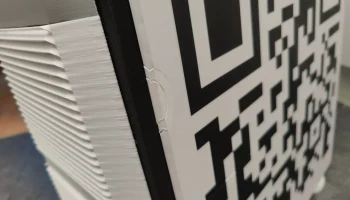

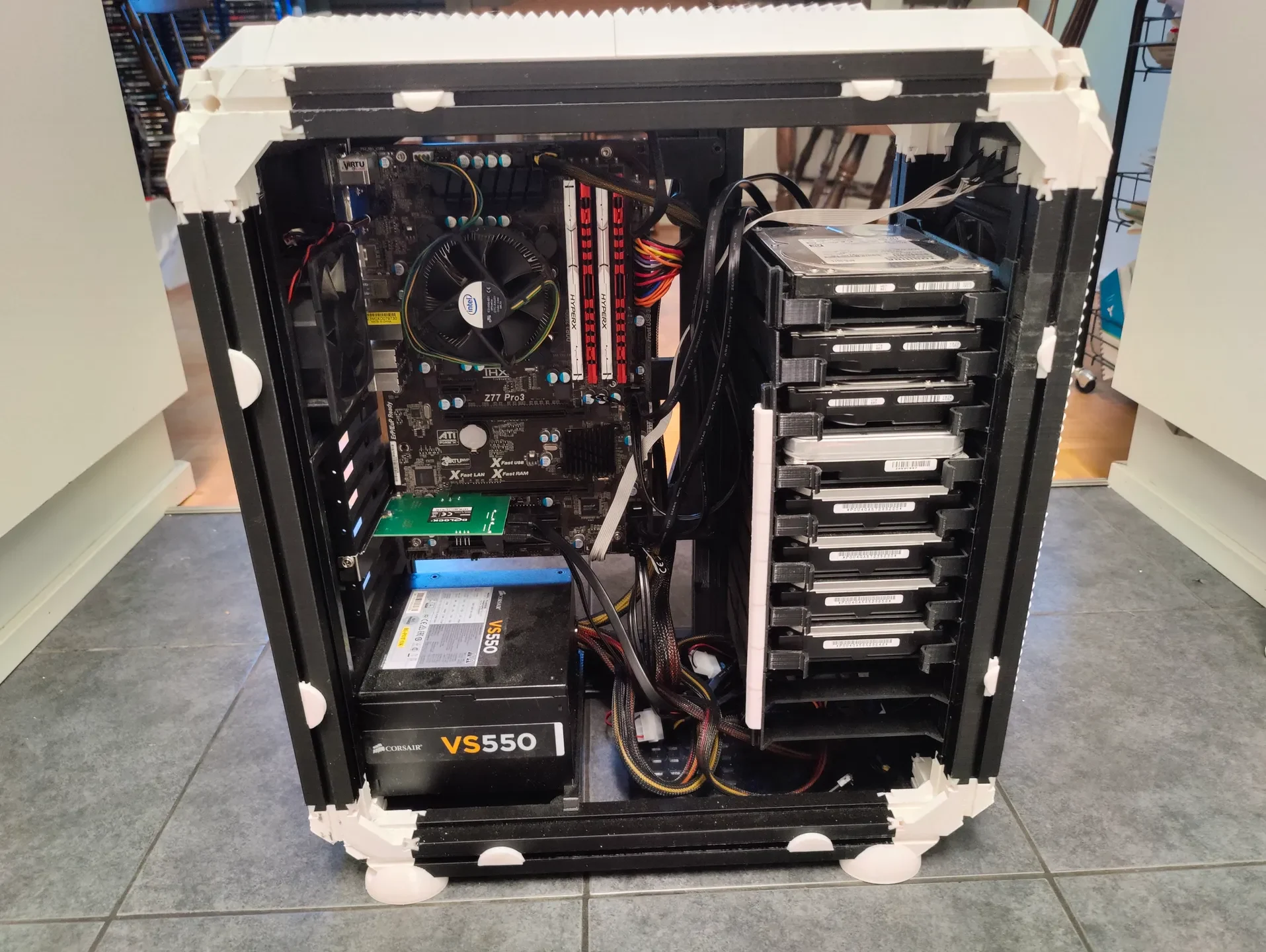

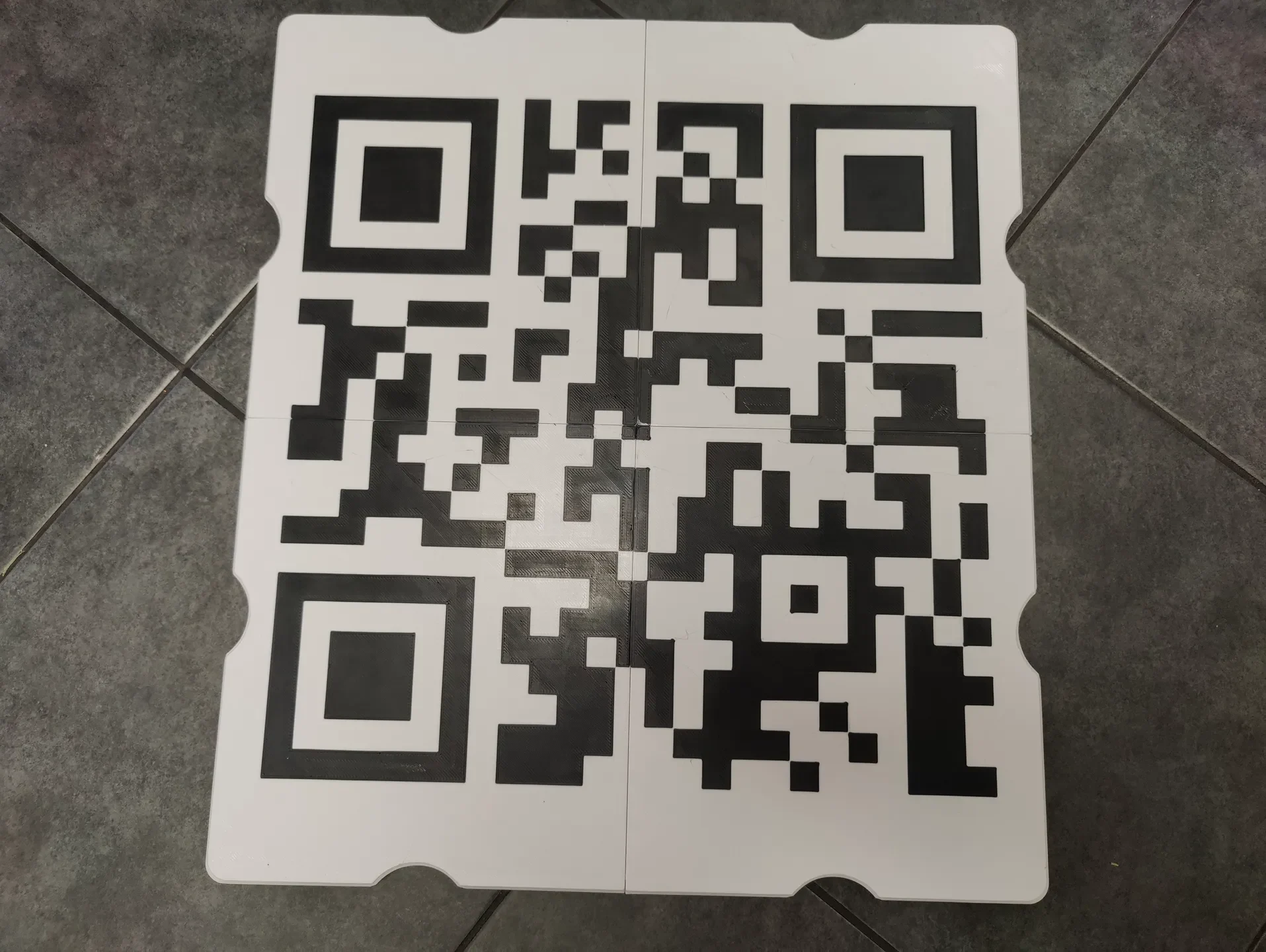

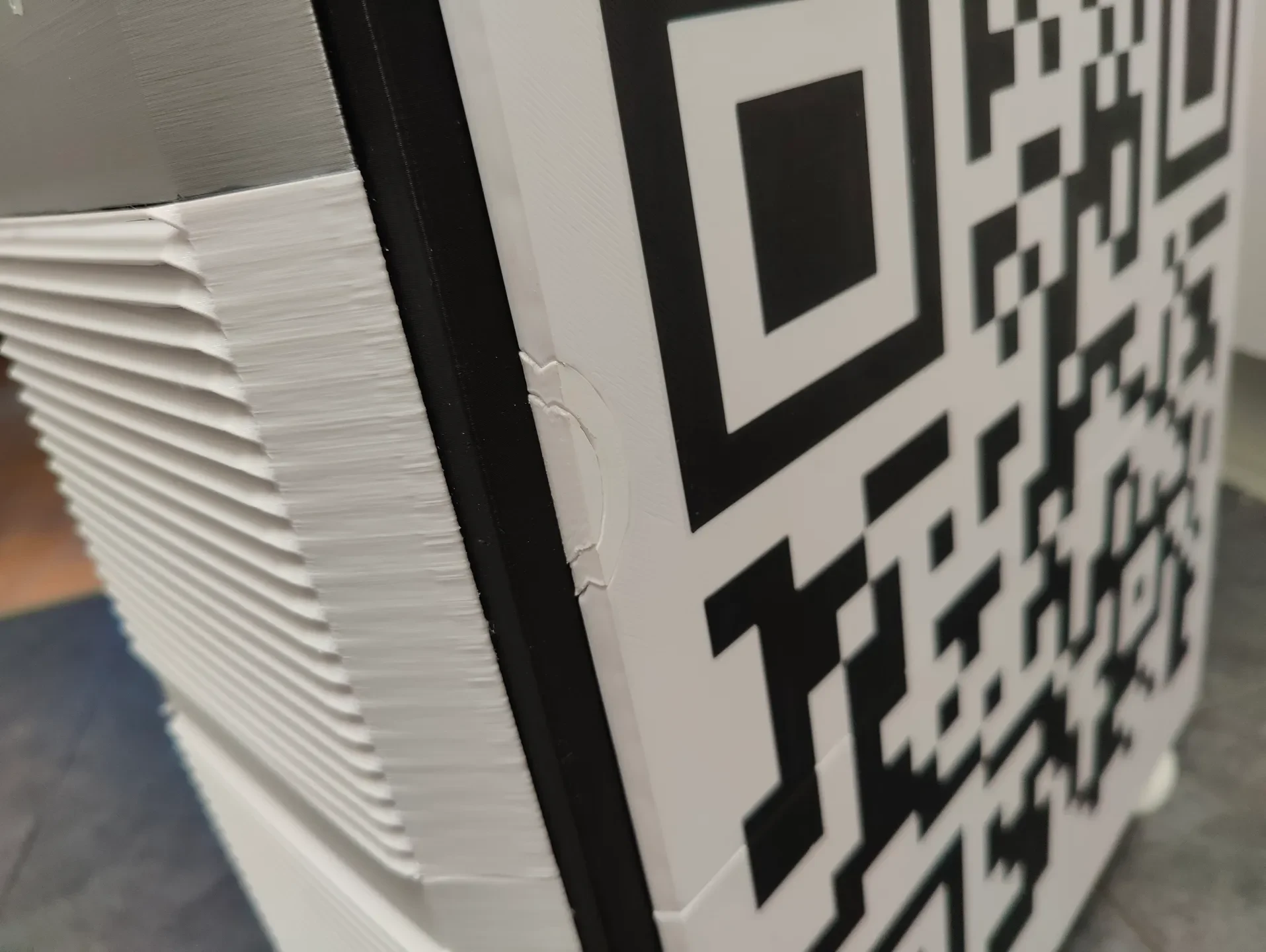

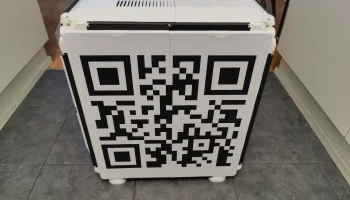

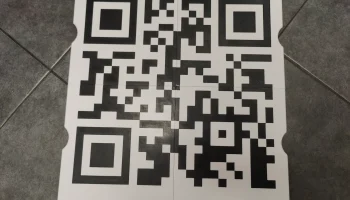

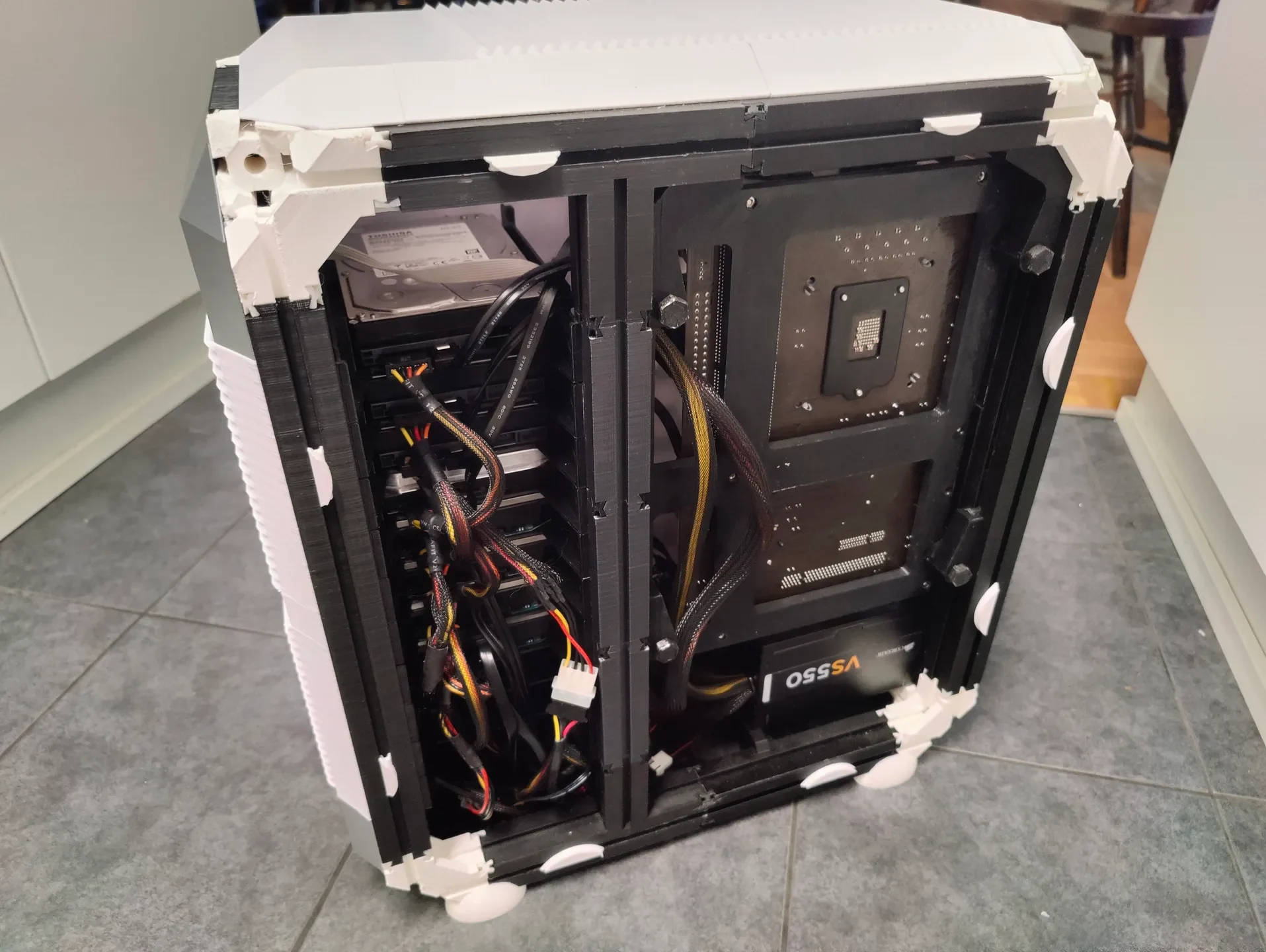

Корпус с qr-кодом вмещает i7 2700k, 16 ГБ и 10 жестких дисков

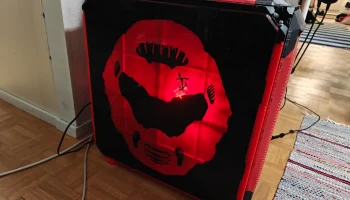

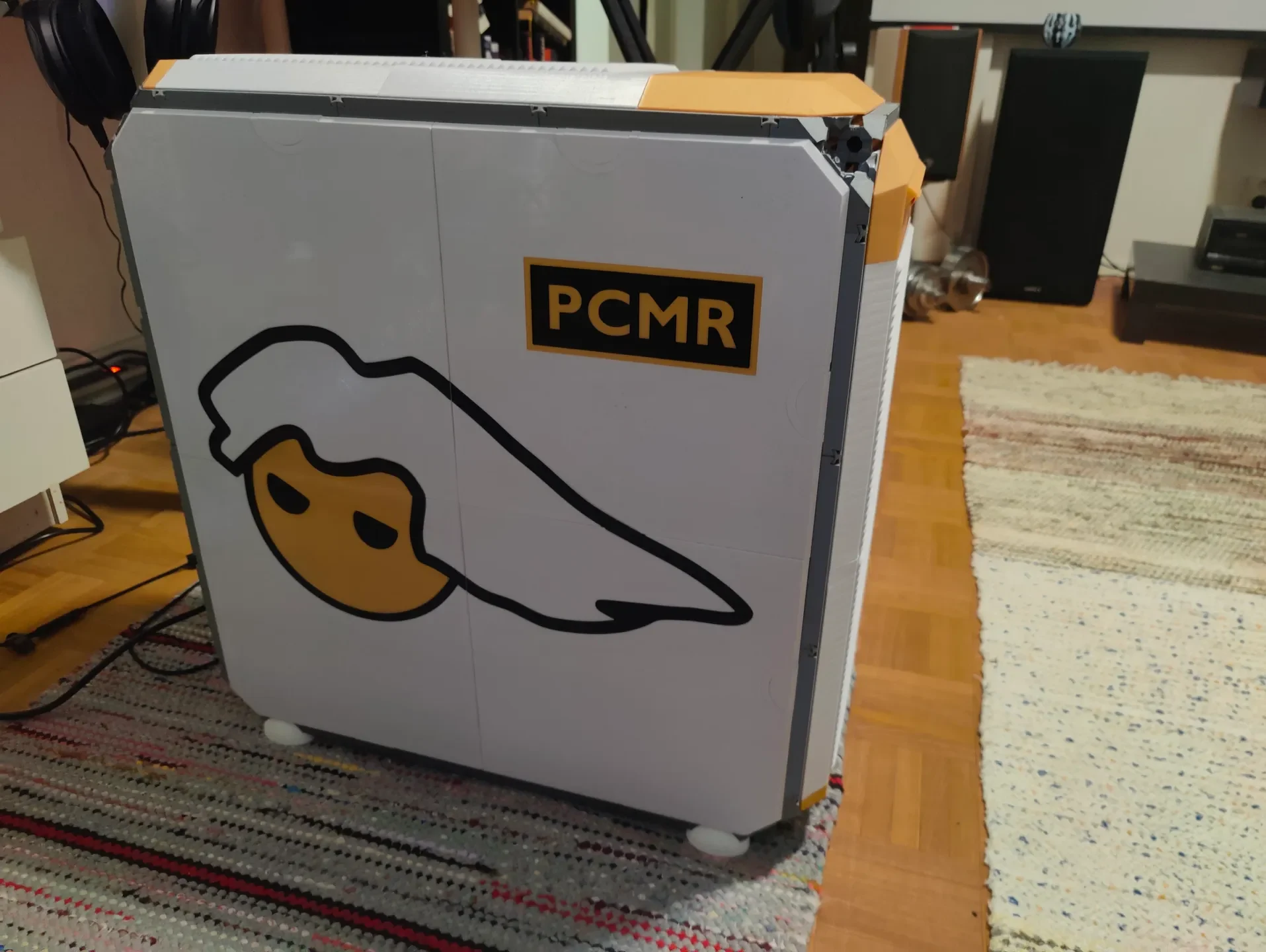

Корпус PCMR вмещает модуль Supermicro EE-ATX, 2x Xeon E5-2630, 256 ГБ и 14 жестких дисков.
Третий корпус (здесь не показан) содержит модуль Supermicro EE-ATX, 2x Xeon E5-2697 v2, 512 ГБ и 10 жестких дисков + 1 твердотельный накопитель NVMe.
Все они имеют 2 или 3 вентилятора спереди, 2 вентилятора сверху и 1 вентилятор сзади. Кажется, он сохраняет хладнокровие и молчание. Вентиляторы в основном 140 мм.
