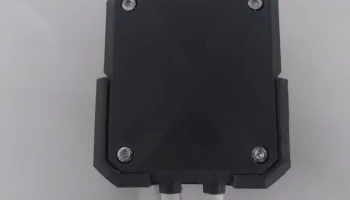

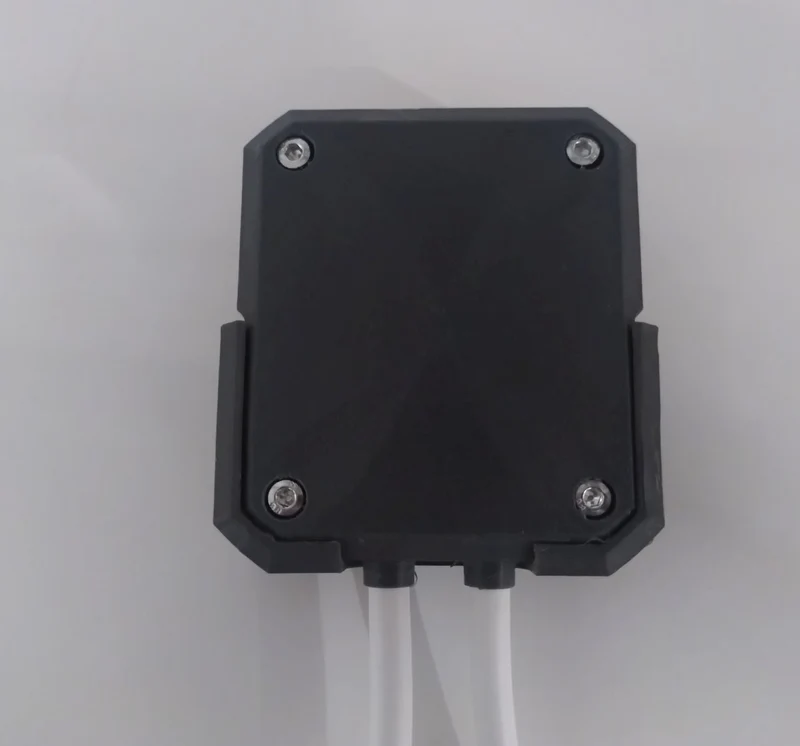

Корпус Shelly v2

Shelly Case v2

Чехол Shelly Case v2 совместим с чехлом Shelly Case.
Дополнительно есть возможность настенного крепления (винтовое, магнитное,...)

Воссоздать придется только части корпуса.

Если вы используете надстройку Shelly Plus, используйте надстройку Shelly Case v2+AddOn.
Детали с одинаковым названием идентичны.

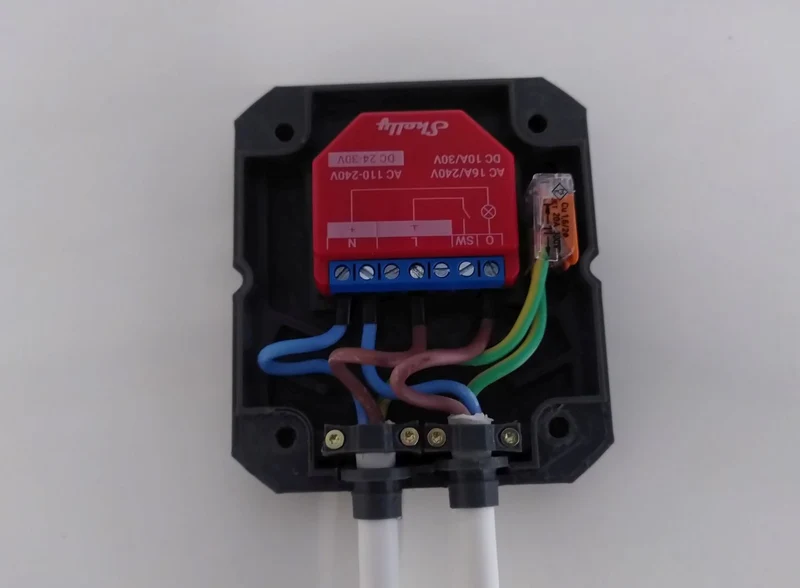

Корпус служит для надежного крепления устройств Shelly Plus:
Shelly Plus 1PM, Shelly Plus 1, Shelly Plus 2PM, Shelly Plus i4 и устройства такого же размера.

Состоит:

1 корпус (нижняя часть)

1x крышка

2x зажима для зажима кабеля

2x защита от перекручивания кабеля (опция, см. ниже)

Для этого необходимо:

4 цилиндрических винта DIN912 M4x20

4 гайки DIN 934 M4

4 винта с потайной головкой M2x12/16
(осторожно! Слишком длинные винты могут пробить стенку корпуса.)

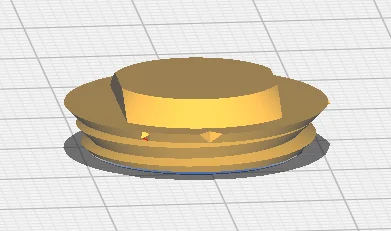

2x защита от перегиба KM4 (опция)

Внутренний диаме��р ок. 6,4 мм

Пояс 9,5 х 2,4

1-4 Хомуты Wago 221-413(412)

Настенный монтаж:

а) простая монтажная пластина:

Закрепите монтажную пластину четырьмя гайками (M4).

Прикрутите монтажную пластину к стене (2-4 винта с потайной головкой M5).

Теперь прикрутите весь корпус к монтажной пластине (M4x25).

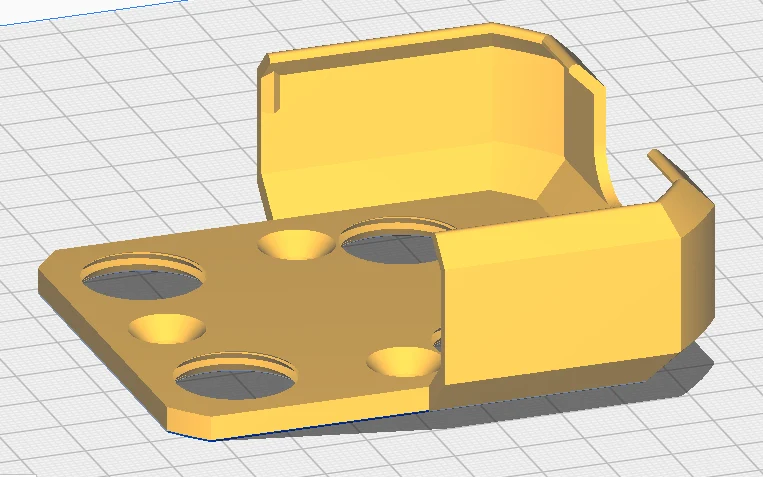

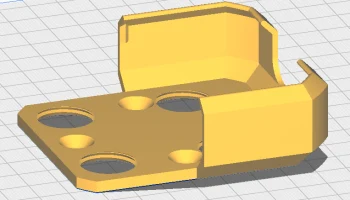

б) с настенным креплением:

Сначала прикрепите настенный кронштейн к стене.

Прикручивается 2-4 винтами с потайной головкой М5.

или с помощью переходных зажимов, например. для магнитного крепления

Клипсы-переходники:

для магнитного крепления
для дисковых магнитов 10x3, пожалуйста, приостановите печать и вставьте

Переходник для корпуса qube-500 смотрите здесь

… еще в разработке

для создания собственных клипов-адаптеров: ShellyV2_adapter_base.stp

Печать Примечания:

все детали можно распечатать без опорной конструкции

Пожалуйста, обратите внимание на ��ыравнивание при печати этих частей:

ShellyV2_mounting_plate_v2_low.stl

ShellyV2_adapter_........stl

Обновление! Ремикс уже доступен

Я включил Remix для этой 3D-модели!
Необходимые файлы шагов загружены и могут использоваться по желанию.
