Компактный корпус ATX (~18 л)
Изначально это было модификацией «Компактного корпуса ATX (13,2 л)» Ephyxis, но у меня был кулер ЦП в корпусе Tower и не было переходного кабеля PCI-E, и мне не хотелось покупать новые вещи. Чемодан немного больше, его объем составляет около 18 л.

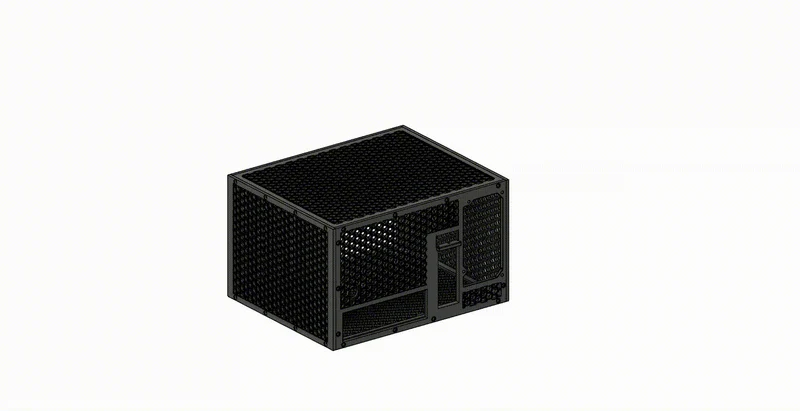

Я переставил заднюю часть, чтобы все поместилось, и воссоздал правую сторону (лоток для материнской платы), используя спецификации Intel ATX и документацию Protocase. Большинство других панелей были перерисованы и экструдированы с новым вырезом в виде сот (того же размера). Невозможно настроить местоположение SSD/HDD, поскольку на этом компьютере установлены только диски NVME.
К левой панели была добавлена внутренняя кромка для резьбовых вставок для монтажа, все отдельные угловые разъемы были интегрированы в панели, а внизу была добавлена небольшая полка для поддержки блока питания.
Требуемое оборудование аналогично:
11 резьбовых вставок M3x4 (9 материнских плат, 2 PCI-E)
11 болтов M3x6 (9 материнских плат, 2 PCI-E)
42 резьбовых вставки M4x6
42 винта с плоской головкой M4x10
4 крепежных болта блока питания ATX 6-32x5/32 дюйма (стандартные болты недостаточно длинные)

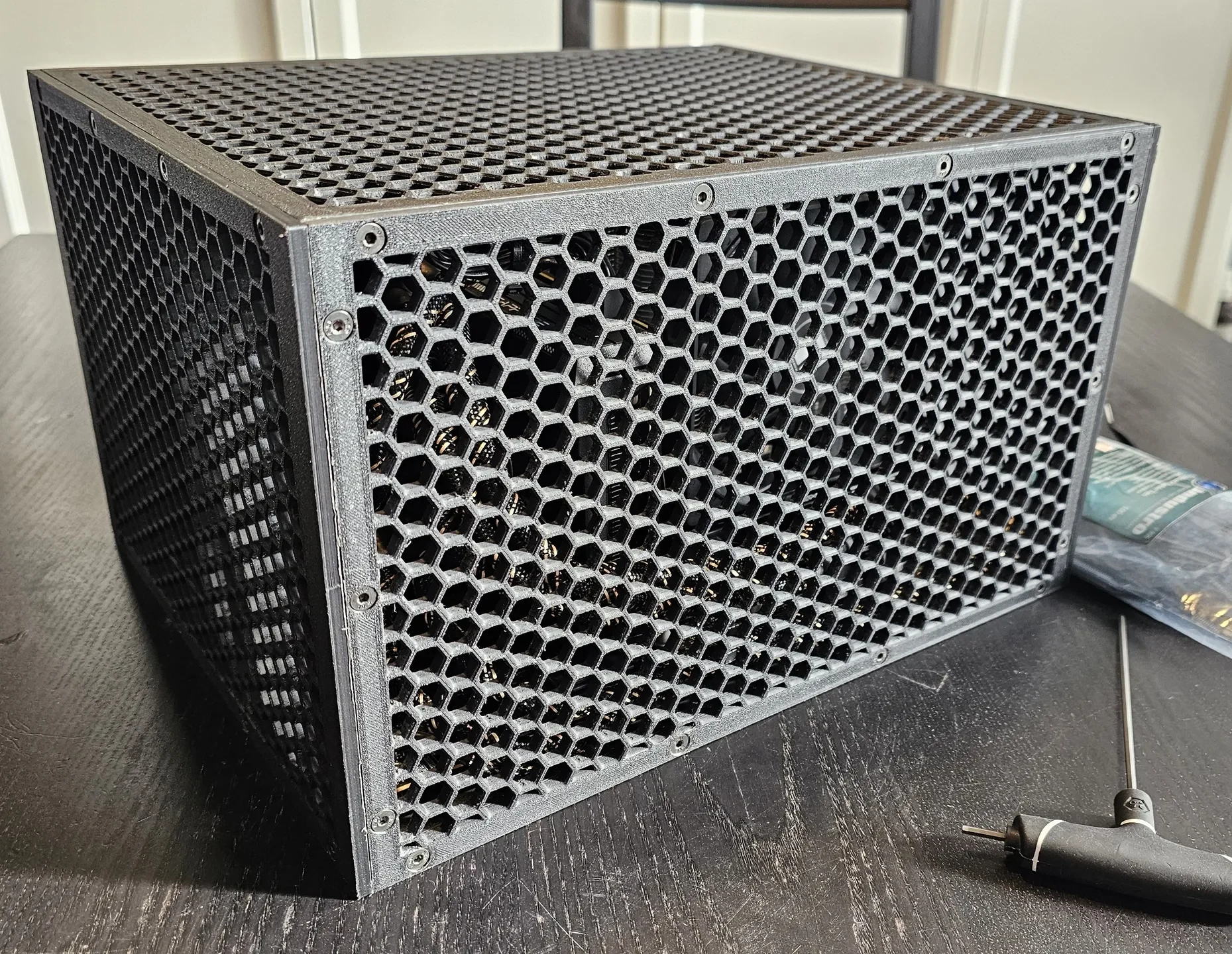

Это была самая компактная конструкция, которую я мог придумать без ново��о оборудования. Корпус стоит на моем столе немного позади или под одним из мониторов, и он у меня обращен назад, поэтому кнопка питания находится сзади, и у меня есть доступ ко всем портам USB, аудио и т. д. на задней панели.

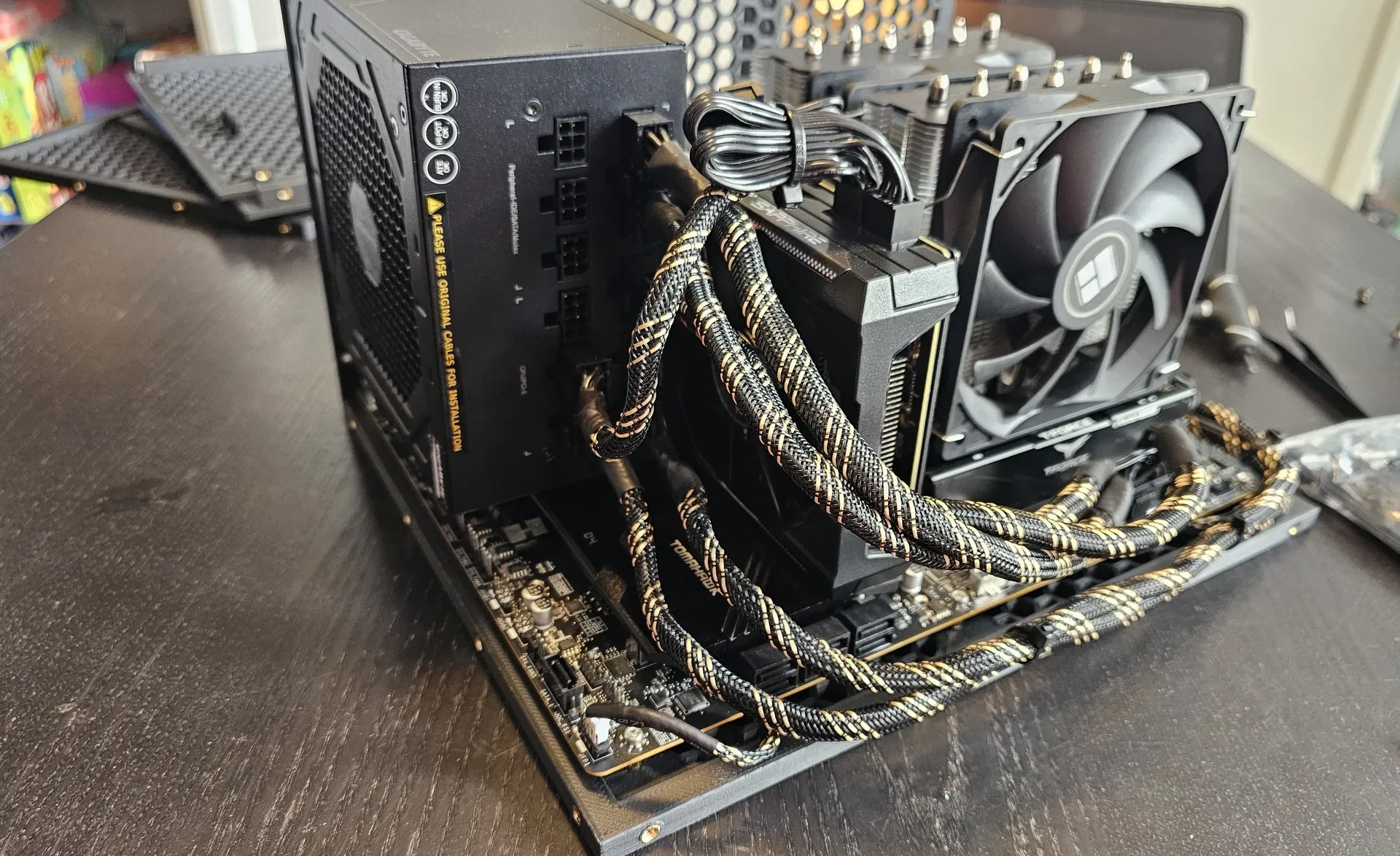

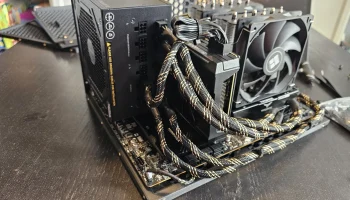

Между блоком питания и графическим процессором не так уж много места, но весь корпус вентилируется, и нагрев не является проблемой. Я также укоротил и защитил кабели блока питания, чтобы было чище.
Для отделки я использовал PLA-CF. Для меня это была медленная печать, так как скорость PLA-CF, которую я использовал, не превышала 40 мм/с.
При использовании сопла из закаленной стали диаметром 0,6 мм при заполнении 15 %, расходе 102 % и высоте слоя 0,15 мм (с адаптивными слоями) при скорости 50 мм/с на печать ушло почти 7 дней. Любые детали с резьбовыми вставками получили дополнительные стенки/периметры и заполнение для прочности.

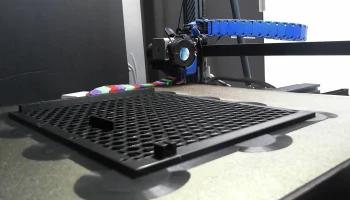

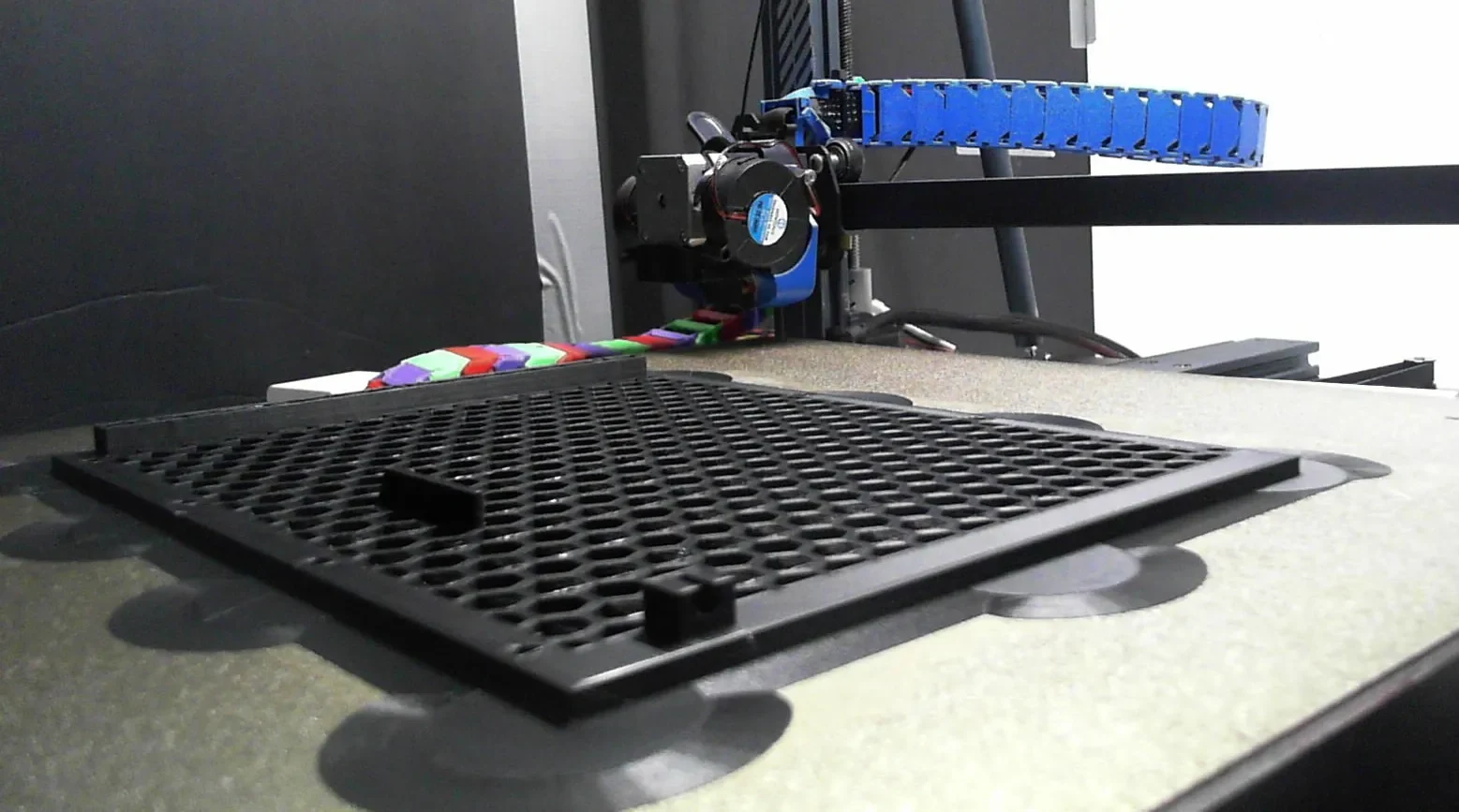

Все детали, кроме задней части, можно печатать внешней стороной на рабочей пластине. Я использовал подставки только на задней панели, так как над креплением PCI-E есть подвесной вырез, все остальные детали можно распечатать без опор.
Примечание:
Вам понадобится 3D-принтер с рабочим объемом 330 x 270 мм, который печатает почти до края пластины. Все мои детали были напечатаны на моем Neptune 3 Max с Klipper и Elegoo PLA-CF.
Спасибо Infinoffset за указание на расстояние между слотами PCI-e, я разработал его на основе имеющейся у меня материнской платы (MSI MAG Z790 TOMAHAWK), и ее дизайн пропускает первый PCI-e со спецификацией ATX. местоположение.
