Большой футляр Einsy

Коробки, кейсы

Источник:

www.printables.com

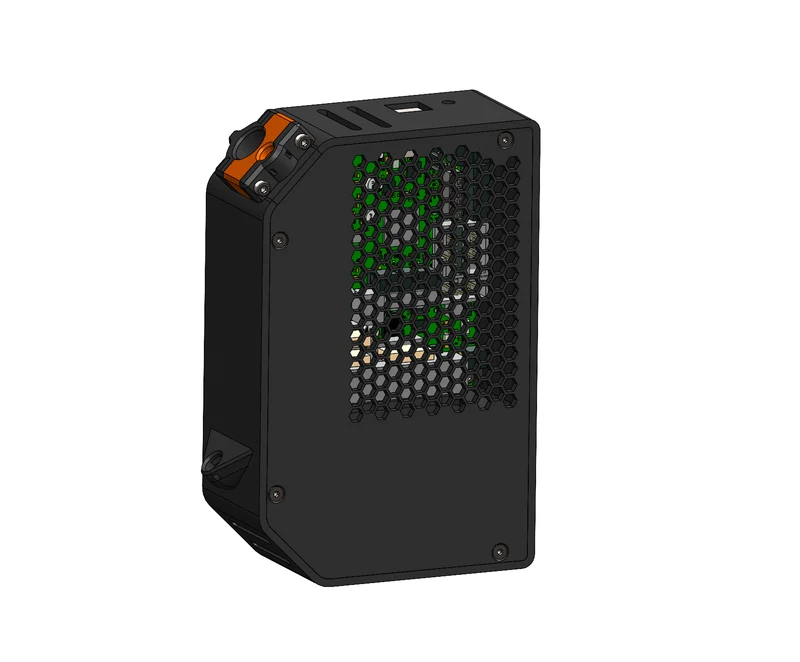

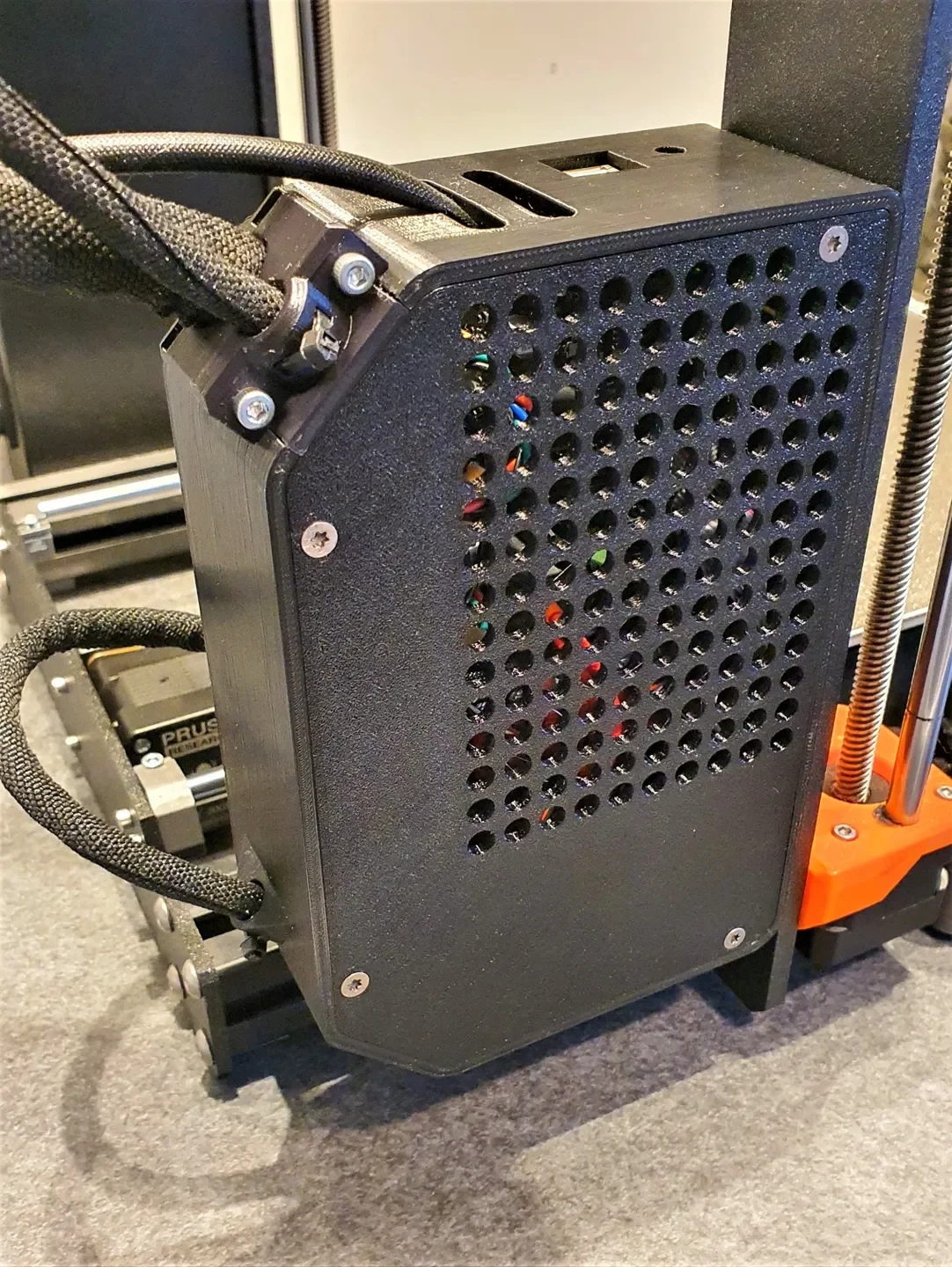

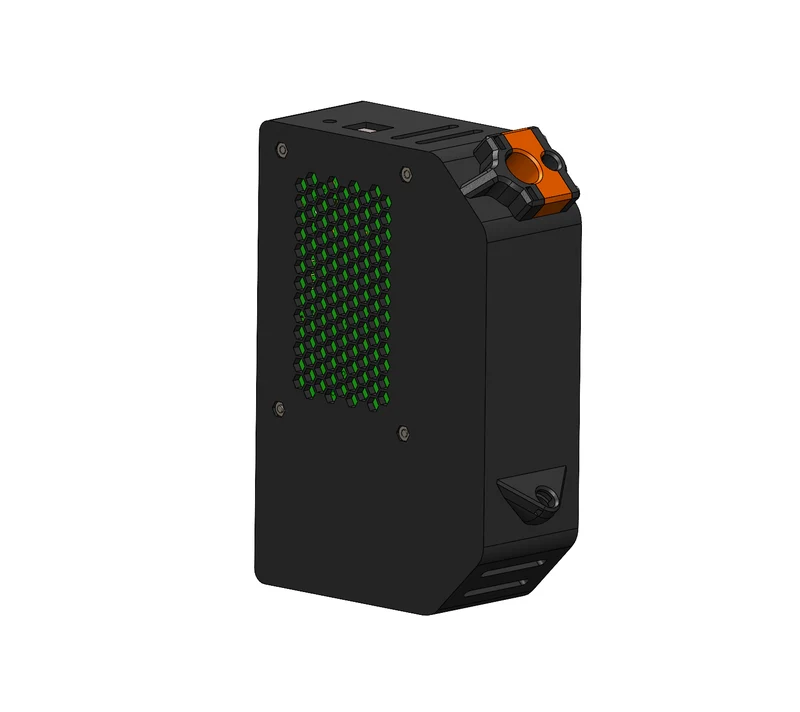

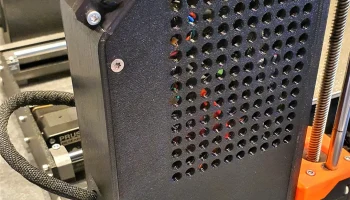

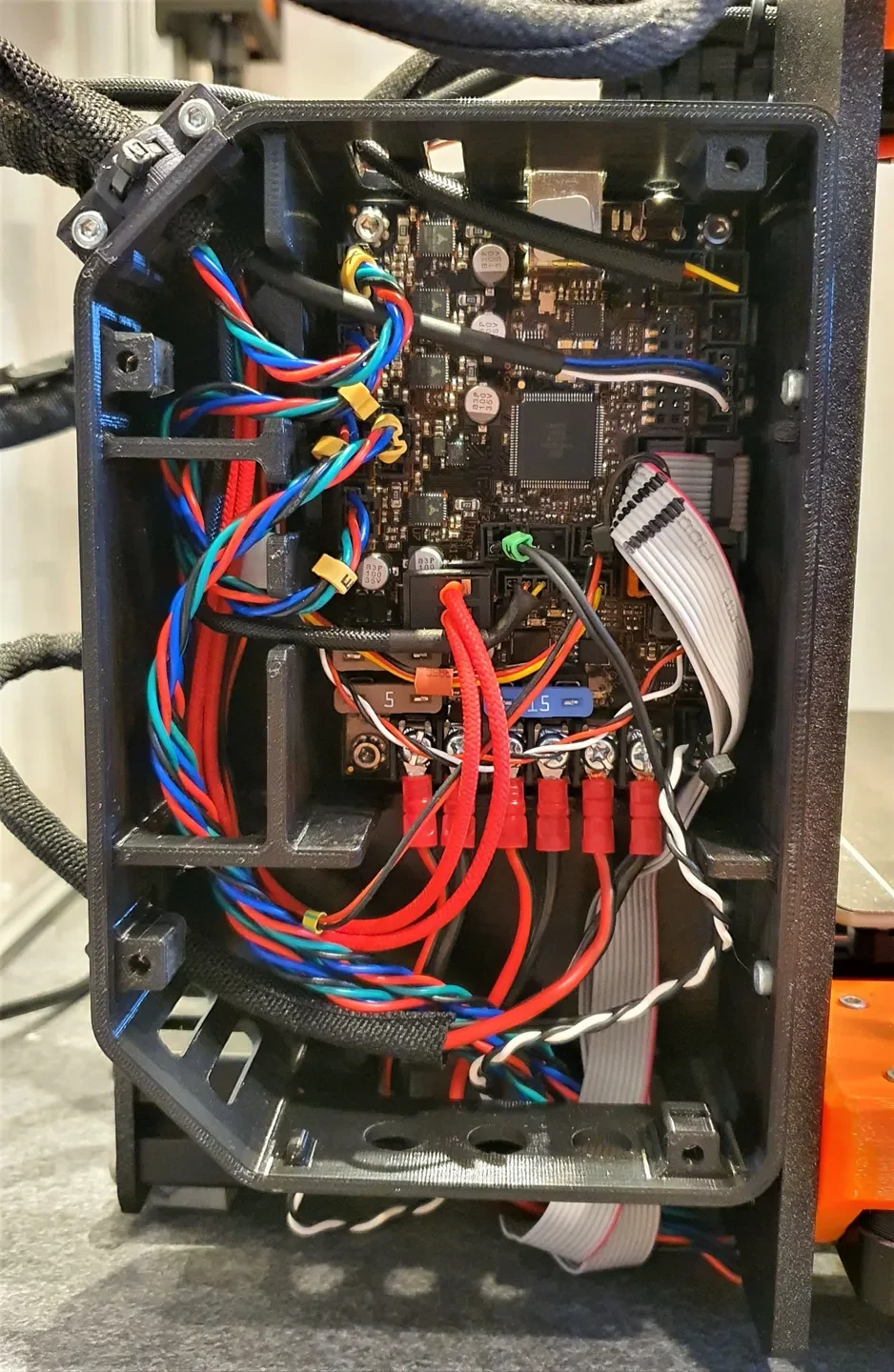

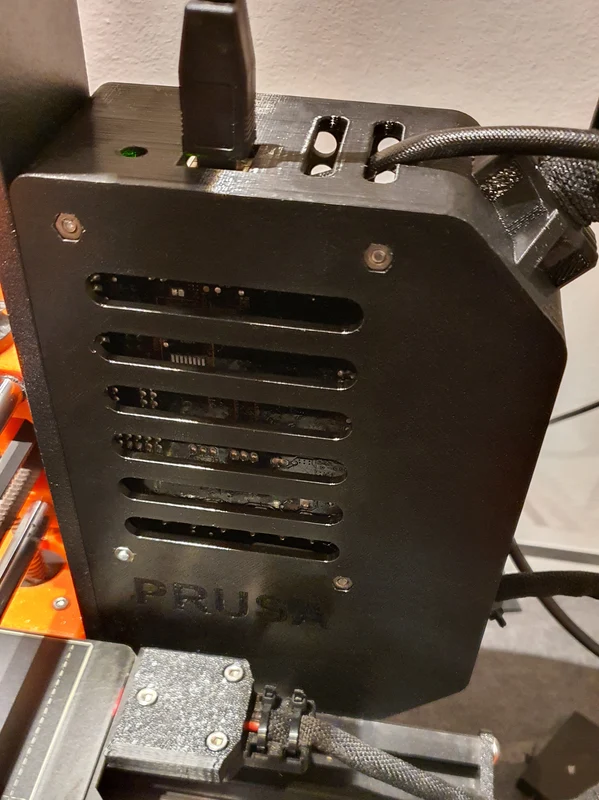

Я создал больший и перевернутый футляр Einsy для лучшего управления кабелями и лучшего воздушного потока

Подходит на

Пруса МК3
Пруса МК3с
Пруса MK3s+

Чтобы собрать все, что вам нужно:

6 квадратных гаек M3 (4 крышки и 2 крышки кабелей 1 и 2)
4 гайки M3 (Einsyboard)
4 винта с потайной головкой M3x10 (крышка)
4 винта M3x10 (Einsyboard)
4 винта M3x8 (корпус к алюминиевой раме)
2 винта M3x25 (крышки кабелей 1 и 2)
2x стяжки 2,5x1,0 мм (кабель с подогревом)
СБОРКА
# Крепежи
1

Прежде чем собирать все, вставьте застежку-молнию для кабеля нагревательного стола!

1x стяжка-молния
2. Вставьте гайки M3 на задней стороне корпуса, чтобы прикрепить einsyboard. 4 гайки M3.

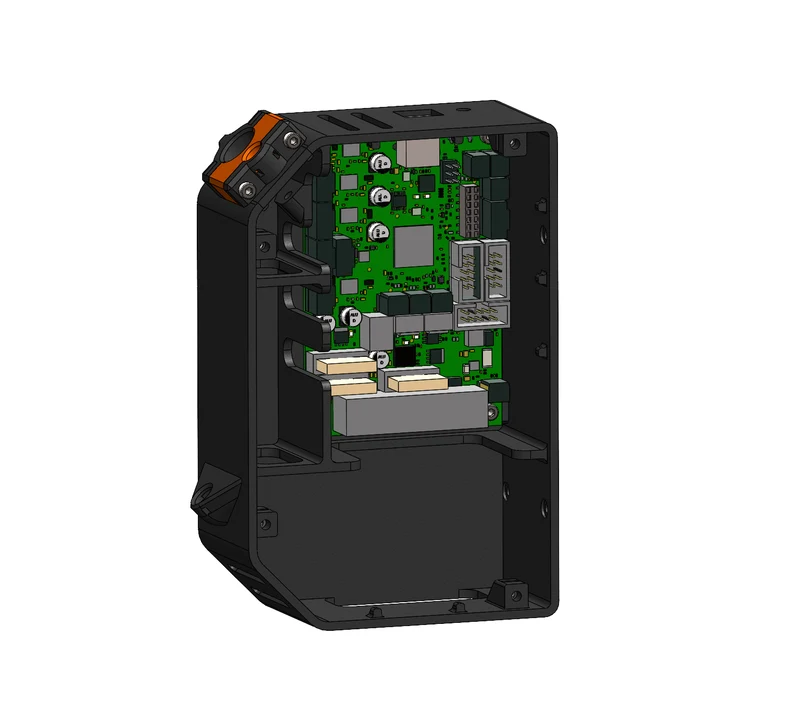

3 Прикрепите Einsyboard к корпусу винтами. 4 винта M3x10.
4. Прикрепите корпус к алюминиевой раме принтера. 4 винта M3x8.
5 Вставьте пучок кабелей нагревательного слоя, включая текстильную манжету, в корпус.

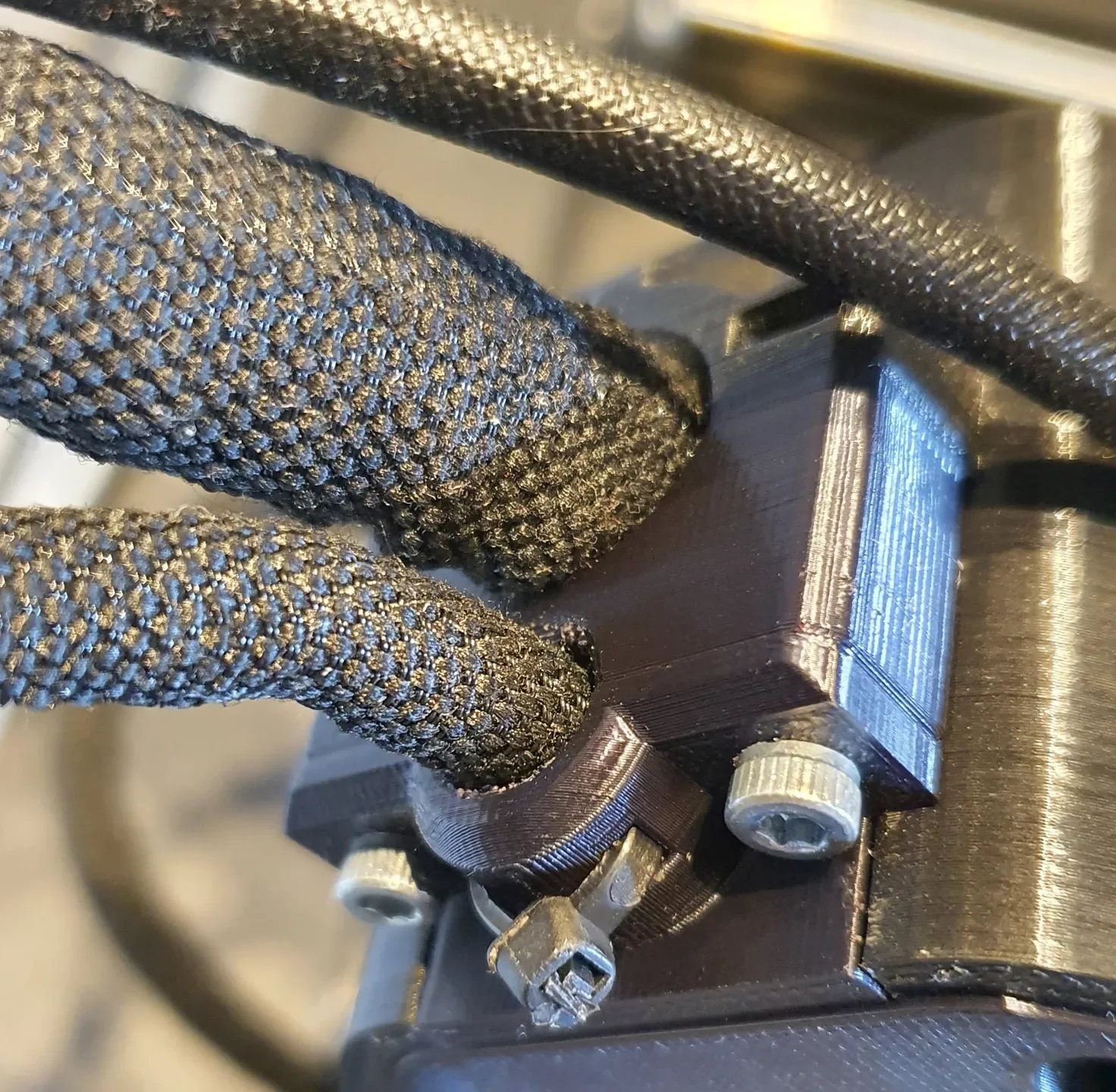

6 Подключите кабели нагревательного стола к плате и затяните застежку-молнию.

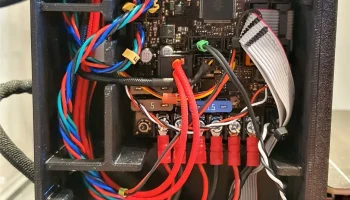

7. Подключите жгут кабелей экструдера и кабели блока питания к плате.

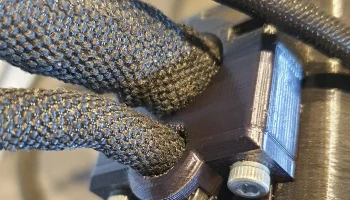

8. Прикрепите часть 1 крышки кабеля экструдера к корпусу. 2 квадратных гайки M3.
9. Подключите кабель оси X к einsyboard.
10 Прикрепите часть 2 крышки кабеля экструдера к корпусу 2 винтами M3x23.
11 Прикрепите крышку к корпусу 4 винта с потайной головкой M3x10.
Простые соединения

Подключение кабеля питания к блоку питания и нагревательному столу

https://help.prusa3d.com/en/guide/8-electronics-assembly_174100#175093

Подключение ВЕНТИЛЯТОРА (опционально)

Распечатать инструкции

Выберите «Только опоры из рабочей пластины», дополнительные опоры не требуются.

Обновления

20.04.2023

Новая редакция с большим количеством обновлений.

Чтобы использовать это, вам придется распечатать все заново.

Детали НЕ взаимозаменяемы со старой ревизией!

30.10.2022

Скорректирована толщина детали «einsycase_cable_cover_2».
