Портативный портативный футляр Framework (Beth Deck, вер...

ОБНОВЛЕНИЕ: 1.51

-Уменьшено количество торчащей Wi-Fi-карты (25.11.24)

ОБНОВЛЕНИЕ: Вышла версия 1.5!

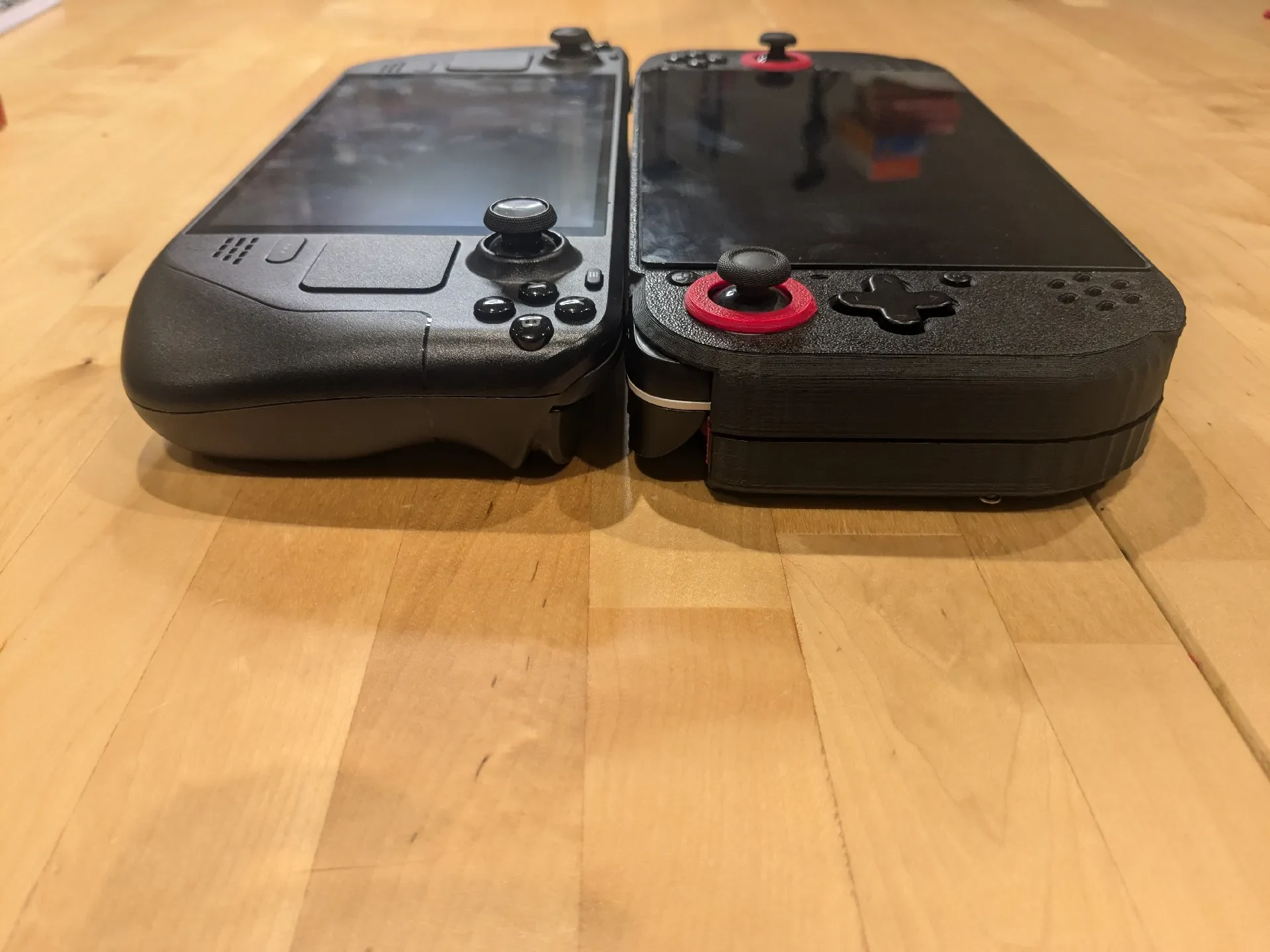

— Дело было уменьшено в размерах и усилено в ключевых областях.

-Добавлены внешние элементы управления экраном.

-Новая кнопка питания, все еще отсутствует, но она новая!

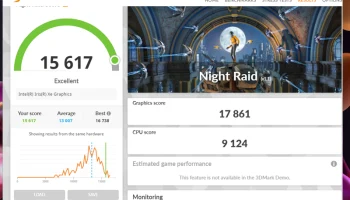

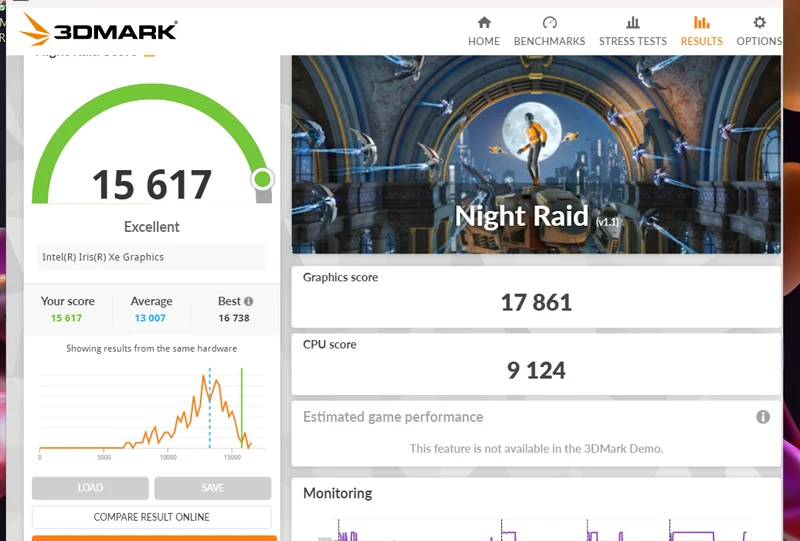

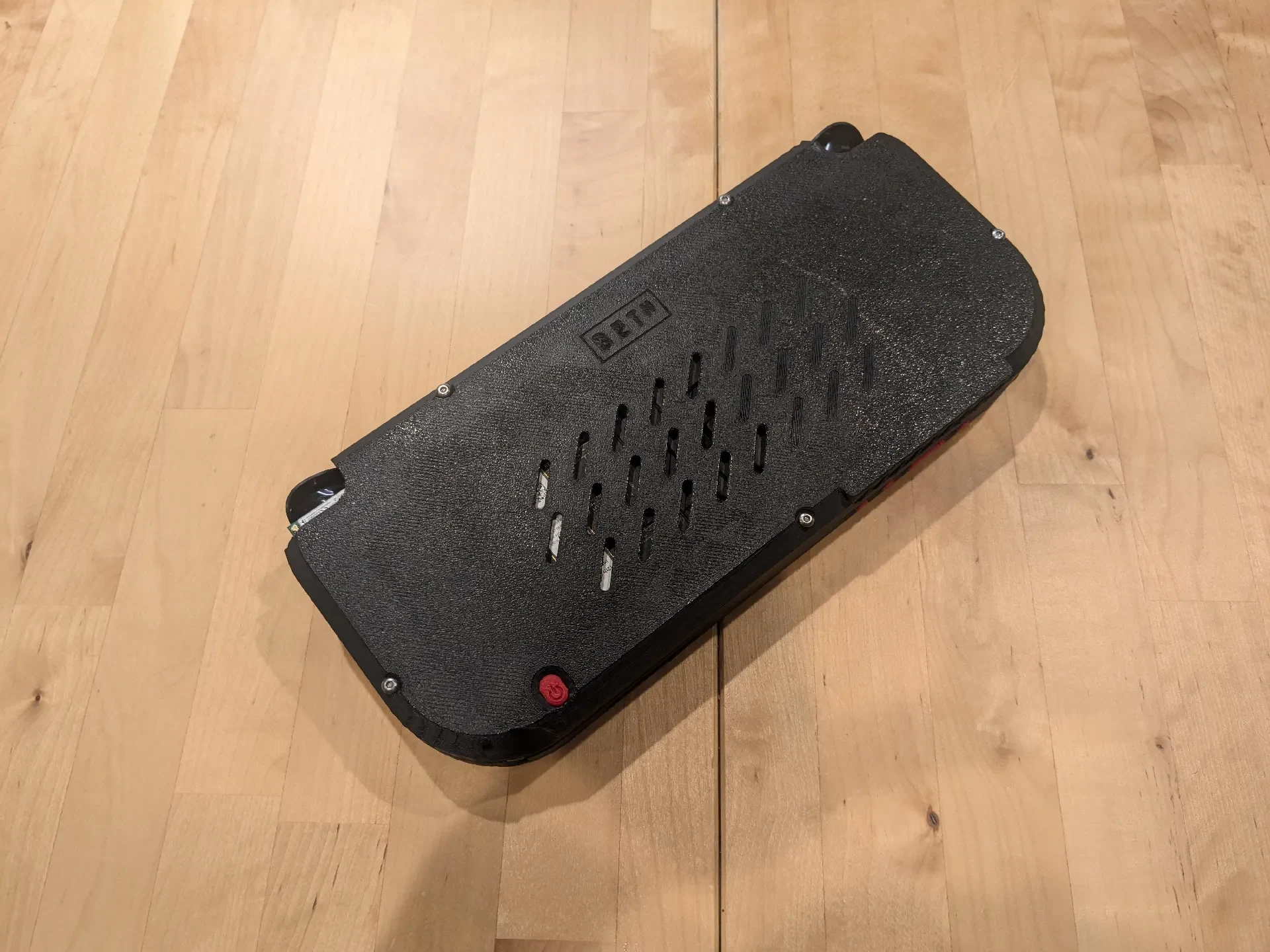

-Улучшенный воздушный поток. лучше охлаждает аккумулятор и другие компоненты и больше не возникает проблем с перегревом. Результат на 2600 очков выше среднего с разрешением 1240p в будущем ночном рейде Марка.

-Уменьшено количество болтов М3х25 с 6 до 5.

— Порт Thunderbolt перемещен ближе к центру для лучшей эргономики.

--НИКАКИХ НОВЫХ ЧАСТЕЙ НЕ НУЖНО!

Будущий выпуск

-Beth Dock: док для вашей Beth Deck.

-Beth Deck Standalone: нижний корпус для Beth Deck, поэтому для его использования не требуется аппаратное обеспечение.

-Нижний корпус Beth Deck Raspberry Pi: поддержка Raspberry Pi.

-Beth Deck 2.0: нестандартная печатная плата и разводка. тоньше, меньше, лучше динамики, проще в сборке.

Вы устали покупать новейшие гаджеты только для того, чтобы выбросить их через пять часов, потому что только что вышла очередная лучшая вещь?

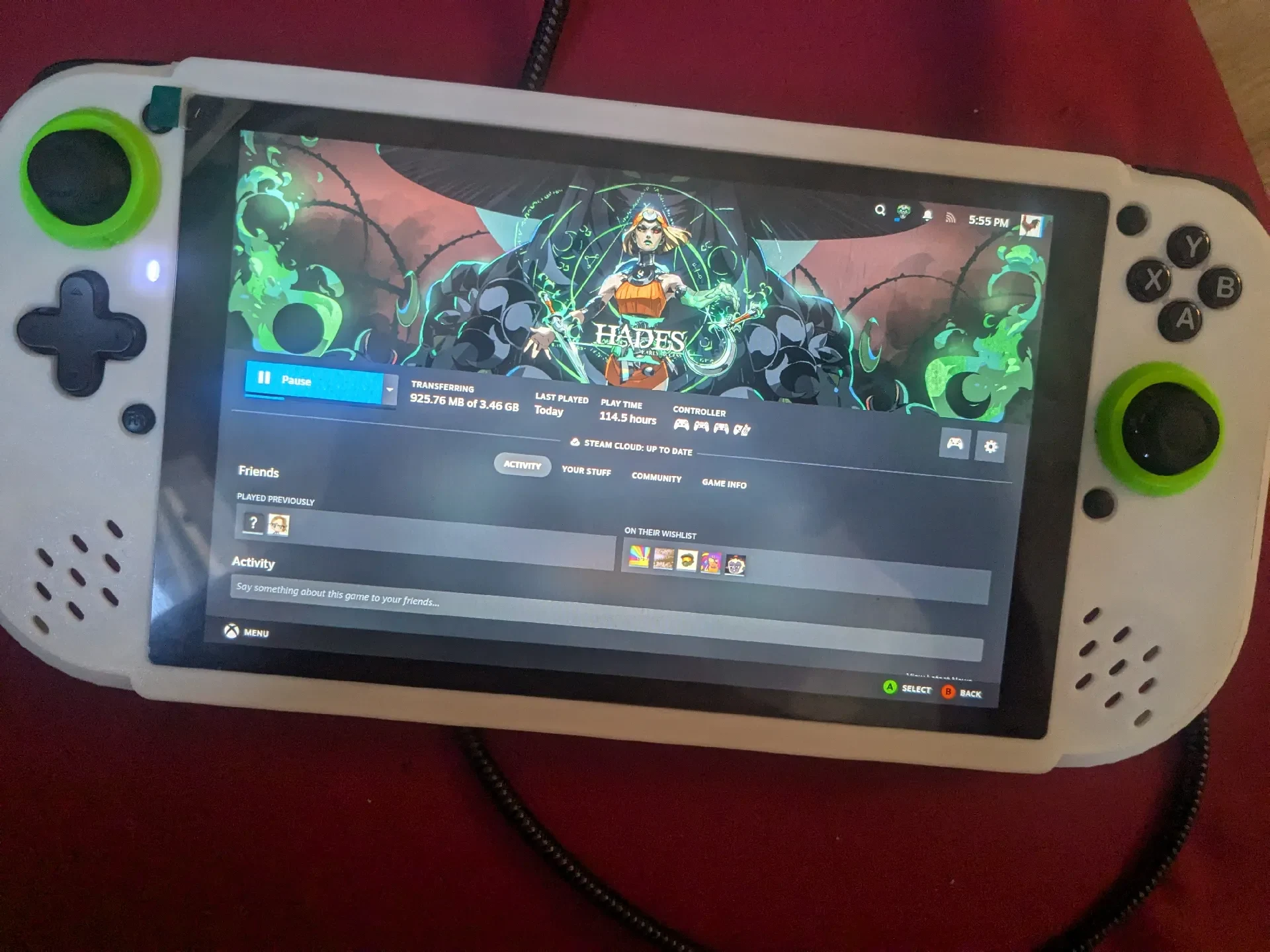

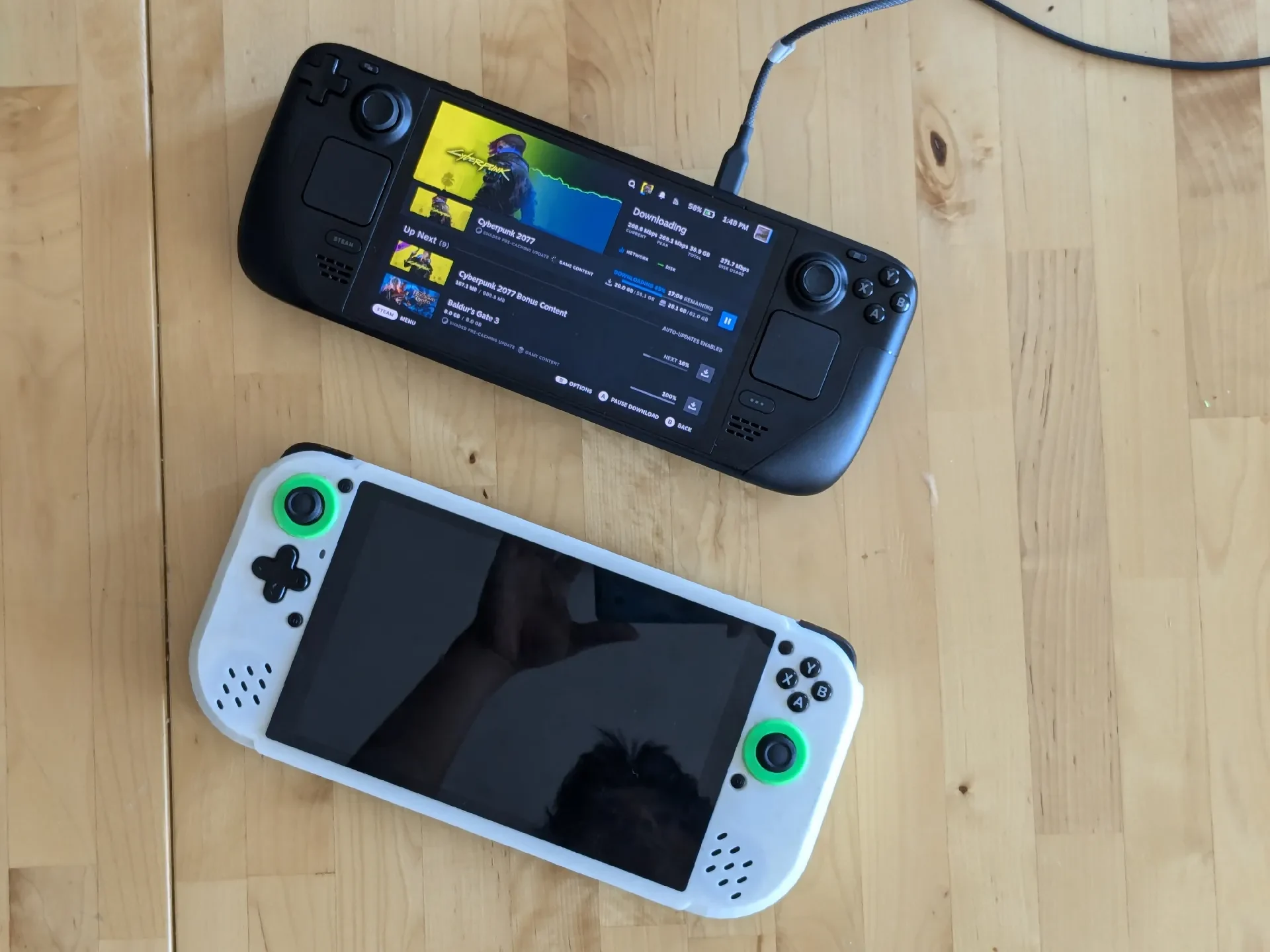

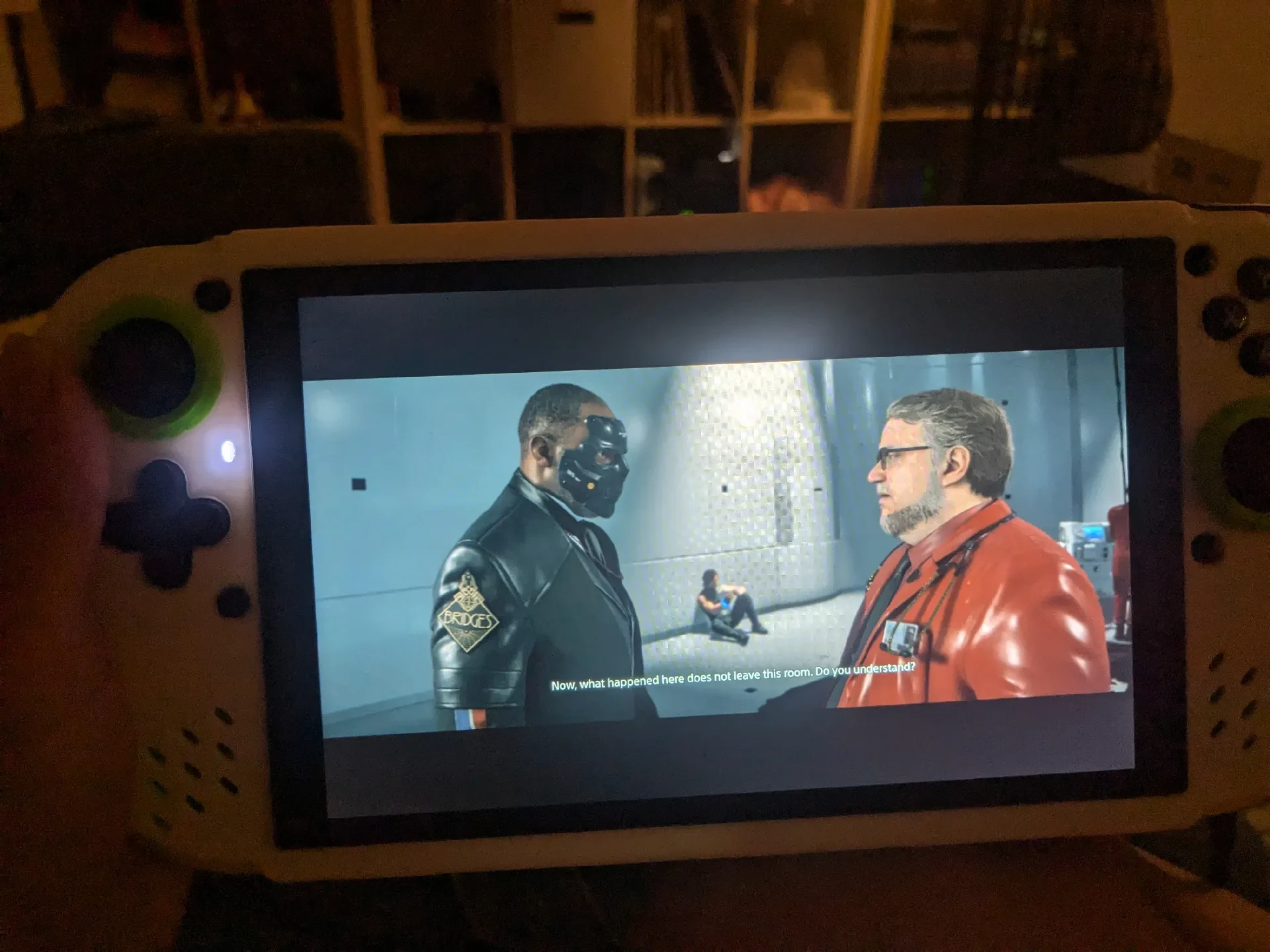

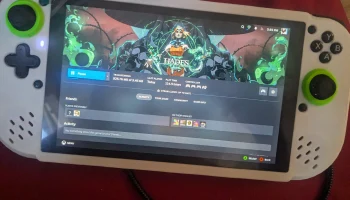

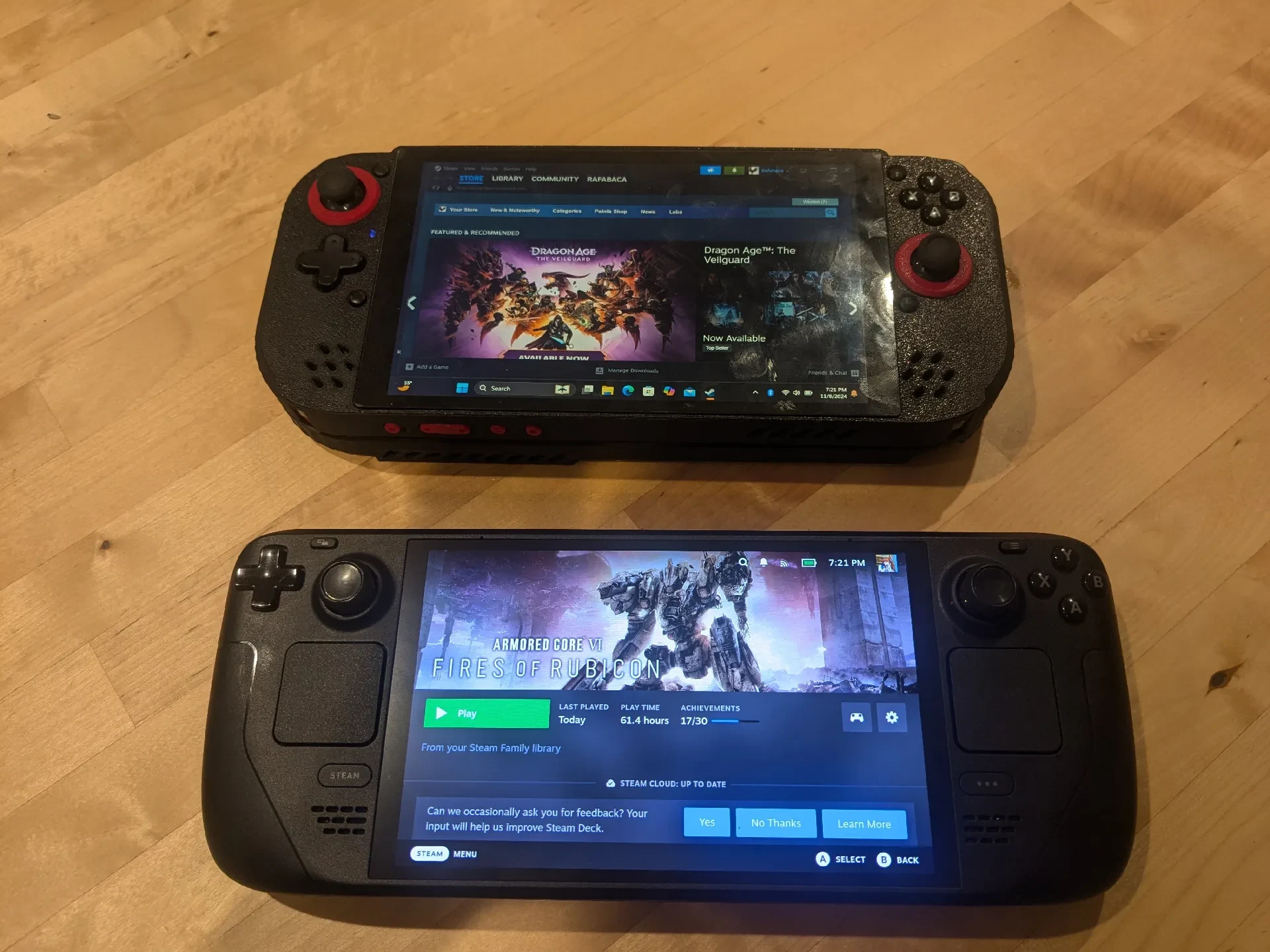

Представляем Beth Deck, полностью модернизируемый портативный компьютер, ориентированный на будущее. Гарантированно всегда будете играть в новейшие игры и приложения в далеком будущем! (пока Framework продолжает поддерживать 13-дюймовые материнские платы)

Все это можно собрать примерно за 15 минут и разобрать менее чем за 2 минуты, без пайки, а все непечатные детали можно купить!

Список запчастей

5 винтов с полукруглой головкой M3x25 мм

6 винтов с полукруглой головкой M3x5 мм

5X термофиксирующая вставка M3x4 мм

1X M2,5x4 мм стойка

4X M2,5x8 мм

1 игровой контроллер Easy SMX M05

1 USB-C адаптер с 2xUSB-A, 1xUSB-C и HDMI

1 сенсорный экран Waveshare с диагональю 8 дюймов и разрешением 800p

1 удлинитель USB-C длиной 100 мм (CMST-CF)

2 адаптера USB-C на USB-A, угол наклона 90 мм, 100 мм (CMUP-AMST)

1 ленточный кабель HDMI длиной 200 мм (A1-A1)

1X Wi-Fi антенны

1 лента VHB

1 адаптер USB-C под углом 90 градусов (для USB-концентратора этот меньше другого)

1 адаптер USB-C под углом 90 градусов (для зарядки и стыковки)

2 динамика 1,25 дюйма (Их нужно паять, но в новом корпусе они звучат намного лучше. Может быть, все, что было более компактным, помогло? Я не знаю.)

Каркасная 13-дюймовая материнская плата

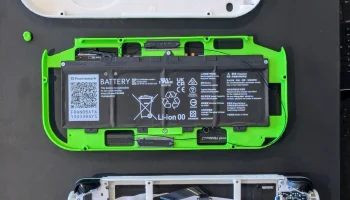

Рамка 13" аккумулятор

(ОЗУ, SSD, карта Wi-Fi в комплект не входят)

ИНСТРУКЦИЯ

Чтобы было понятно, я собрал это за 15 минут, но я делал это раз 20. НЕ ТОРОПИСЬ. ВЫ СЭКОНОМИТЕ БОЛЬШЕ ВРЕМЕНИ, БУДЬ ВНИМАТЕЛЬНЫМ, Я ВАМ ОБЕЩАЮ

ПЛА не работает; это слишком хрупко. Верхняя оболочка имеет множество мелких деталей, предназначенных для литья под давлением. Следите за деформацией. Контроллер может работать неправильно, особенно триггеры, использующие контакты Pogo. Используйте такие материалы, как ABS PETG или композиты. В зависимости от ваших материалов вам, возможно, придется изменить настройки, чтобы компенсировать деформацию.

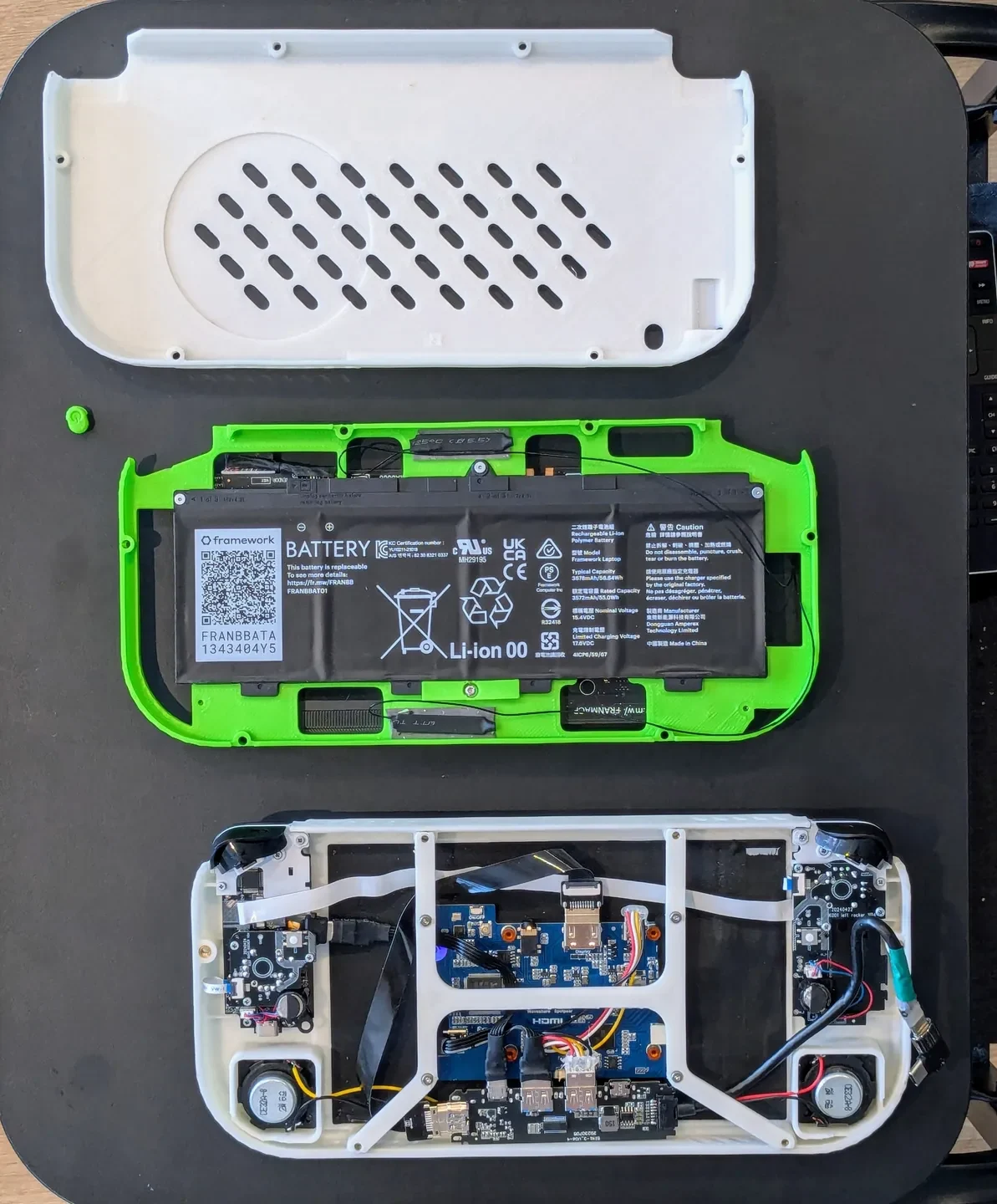

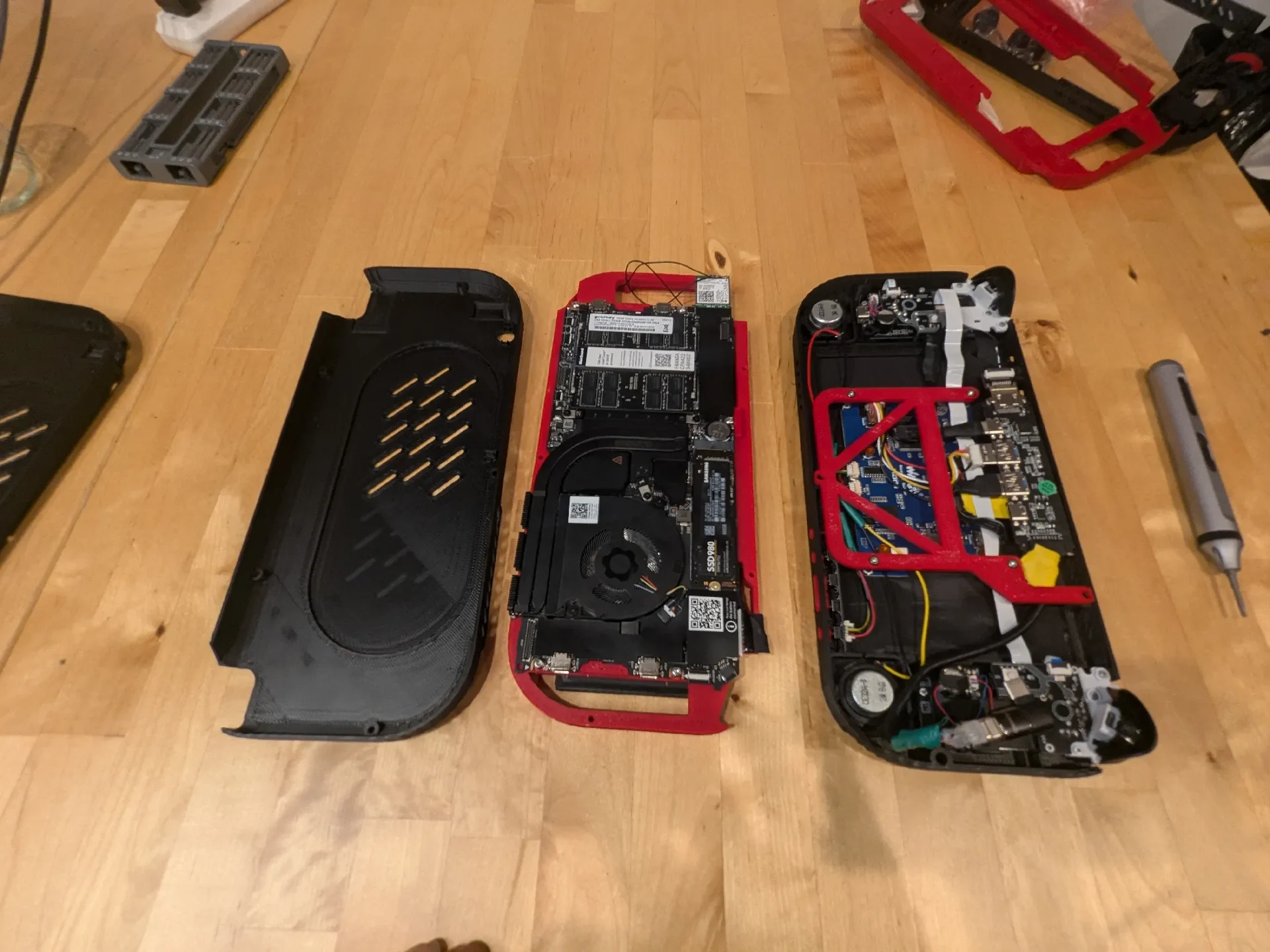

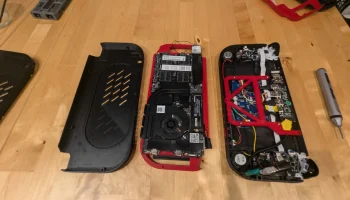

Убедитесь, что у вас есть все компоненты. Разберите контроллер SMX на отдельные компоненты и сохраните все винты. Оставьте обе платы соединенными ленточными кабелями, но отсоедините PCBS джойстика. Извлеките USB-концентратор из корпуса, сняв пластиковый зажим спереди и сзади. Поместите термофиксированные вставки M3 в верхнюю часть каркаса платформы. Если вы не знаете, как это сделать, вы можете посмотреть, как это сделать, на YouTube. сделать это можно с помощью паяльника или зажигалки и болта М3. хотя попробуй вставить это прямо.

Подоприте ЖК-экран на 15 мм (~ ½ дюйма) и установите верхнюю часть экрана на экран. Он должен защелкнуться без особого давления, но если вам нужно приложить давление, убедитесь, что нижняя сторона поддерживается, чтобы не погнуть экран.

Заполните все места кнопок. Они пронумерованы, поэтому трудно разместить неправильную кнопку в неправильном месте. Также поместите светодиодный индикатор размыкания. Убедитесь, что все контрольные отверстия заполнены (X, Y, A, B, «Выбор», «Пуск», «FN», «Меню», крестовина и светодиодный рассеиватель), затем наденьте мембрану кнопки на
