Магнитные фланцы и порты воздуховодов

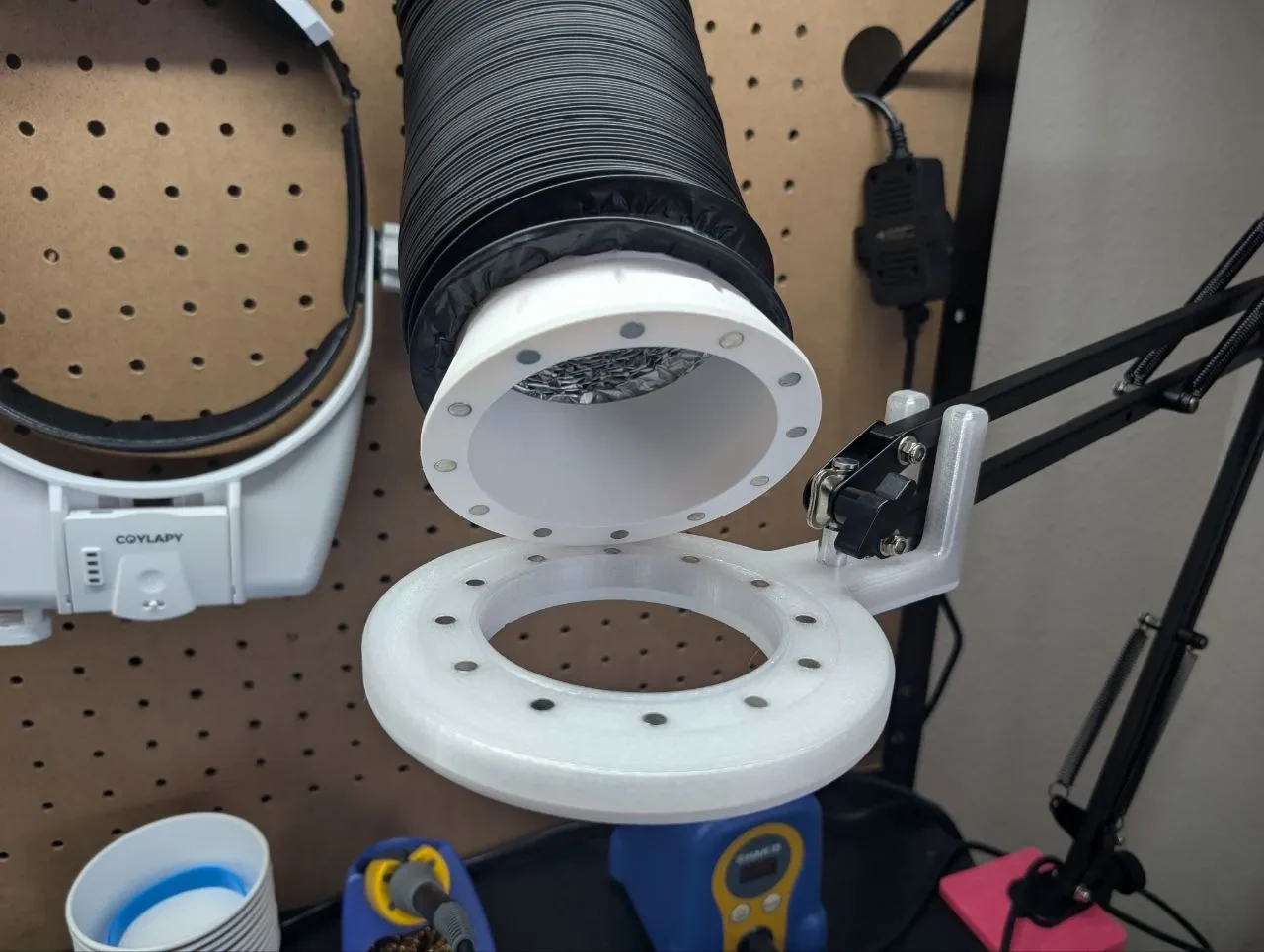

Это магнитные крепления, фланцы и порты для стандартных гибких воздуховодов. Я живу в квартире и хотел найти способ выводить пары пайки через окно, но не хотел постоянно оставлять его включенным.
Каждый компонент подходит для 12 магнитов размером 6x3 мм. Допуски на пазы для магнитов достаточно жесткие, но магниты предназначены для приклеивания. Я добился успеха с силиконовым клеем и клеем CA. В каждом слоте имеется сквозное отверстие, позволяющее вытекать излишкам клея, сохраняя при этом поверхность магнита на одном уровне или чуть ниже компонентов. Отверстия также позволяют снимать магниты с помощью небольшого инструмента.
Я включил 3 типа компонентов:

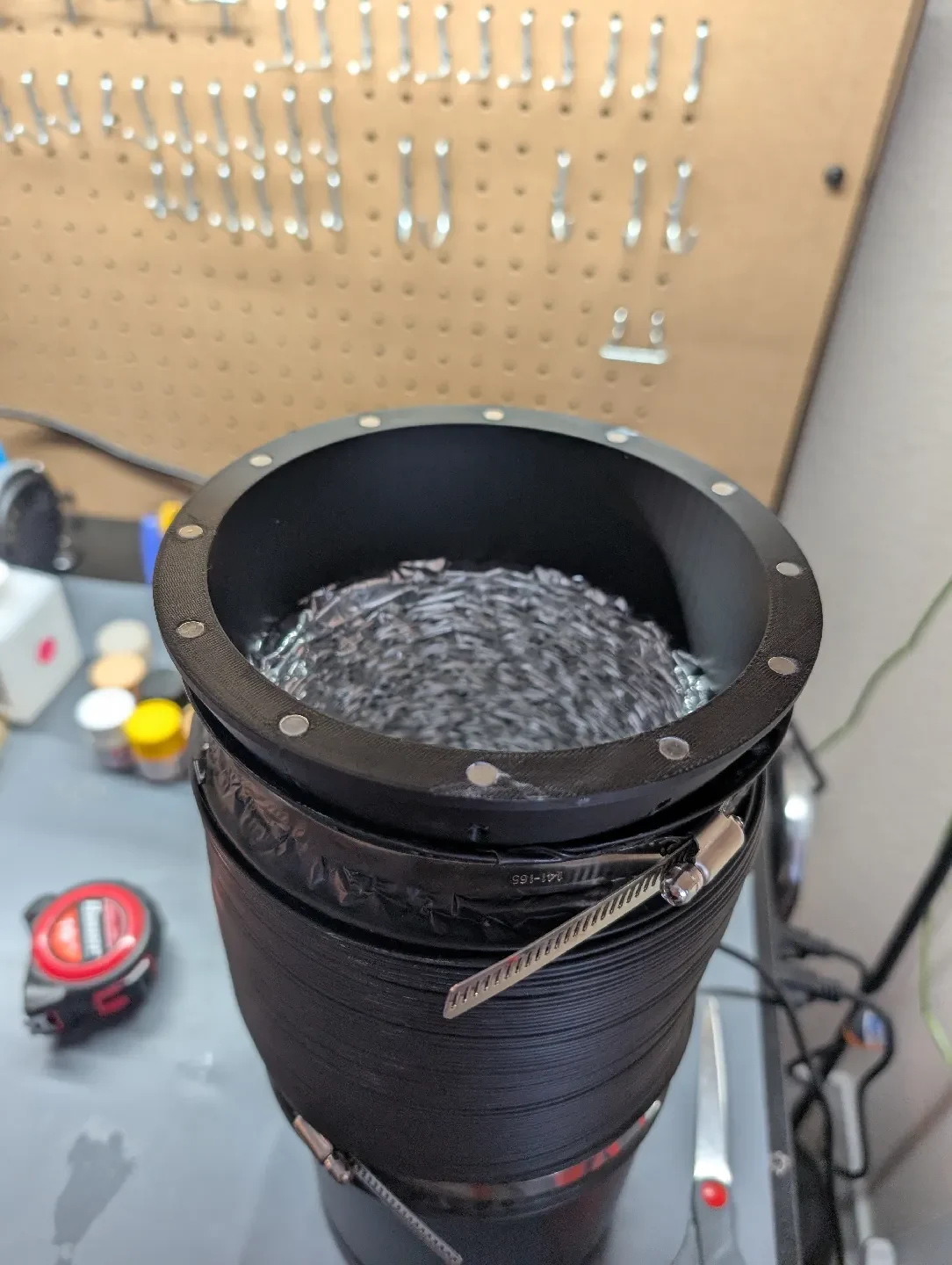

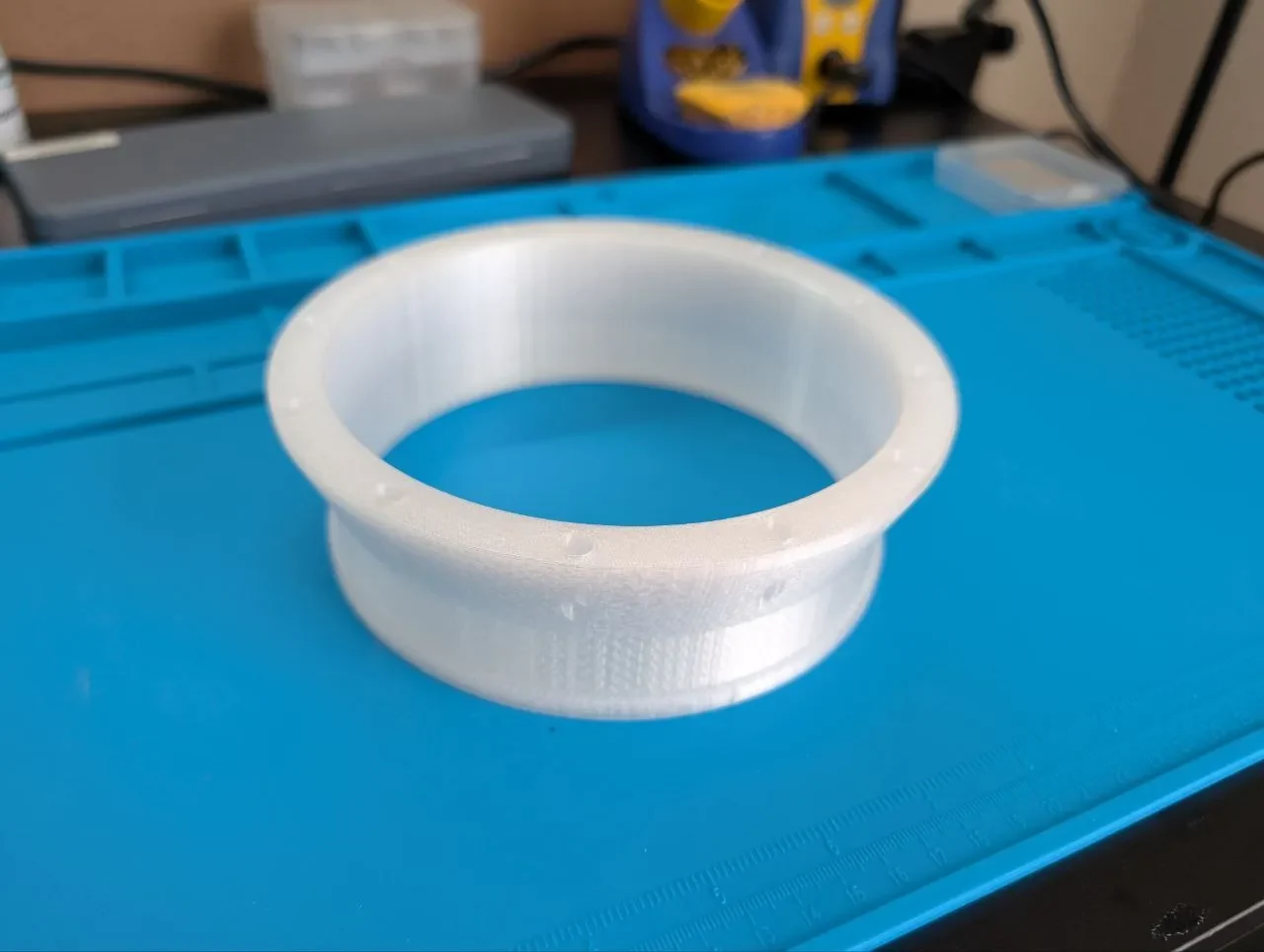

Фланец воздуховода: предназначен для установки в сам гибкий воздуховод и должен закрепляться с помощью зажима воздуховода.

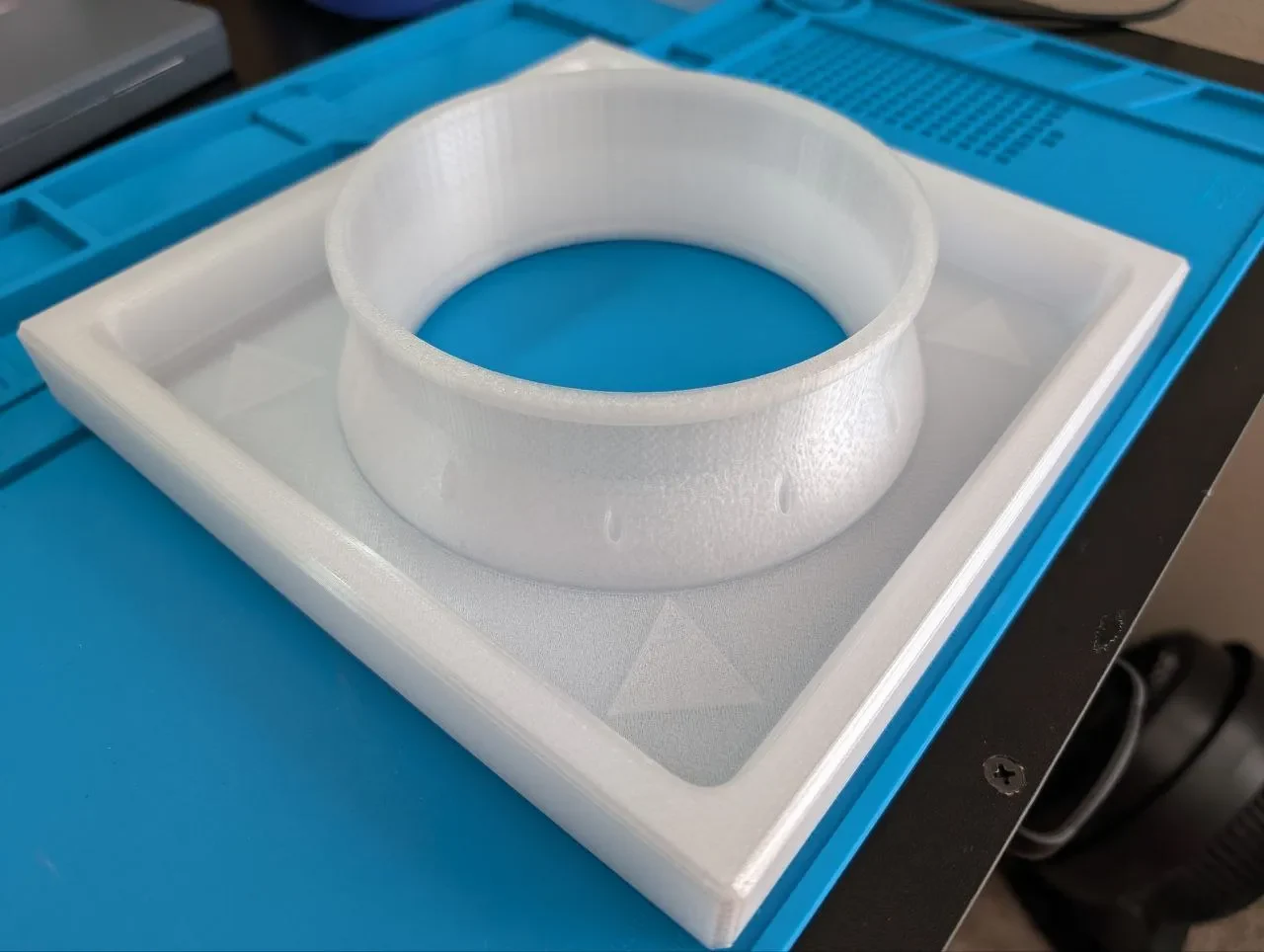

Монтаж на поверхности воздуховода: предназначен для приклеивания (или интеграции) в вашу конструкцию и соединения с фланцем воздуховода.

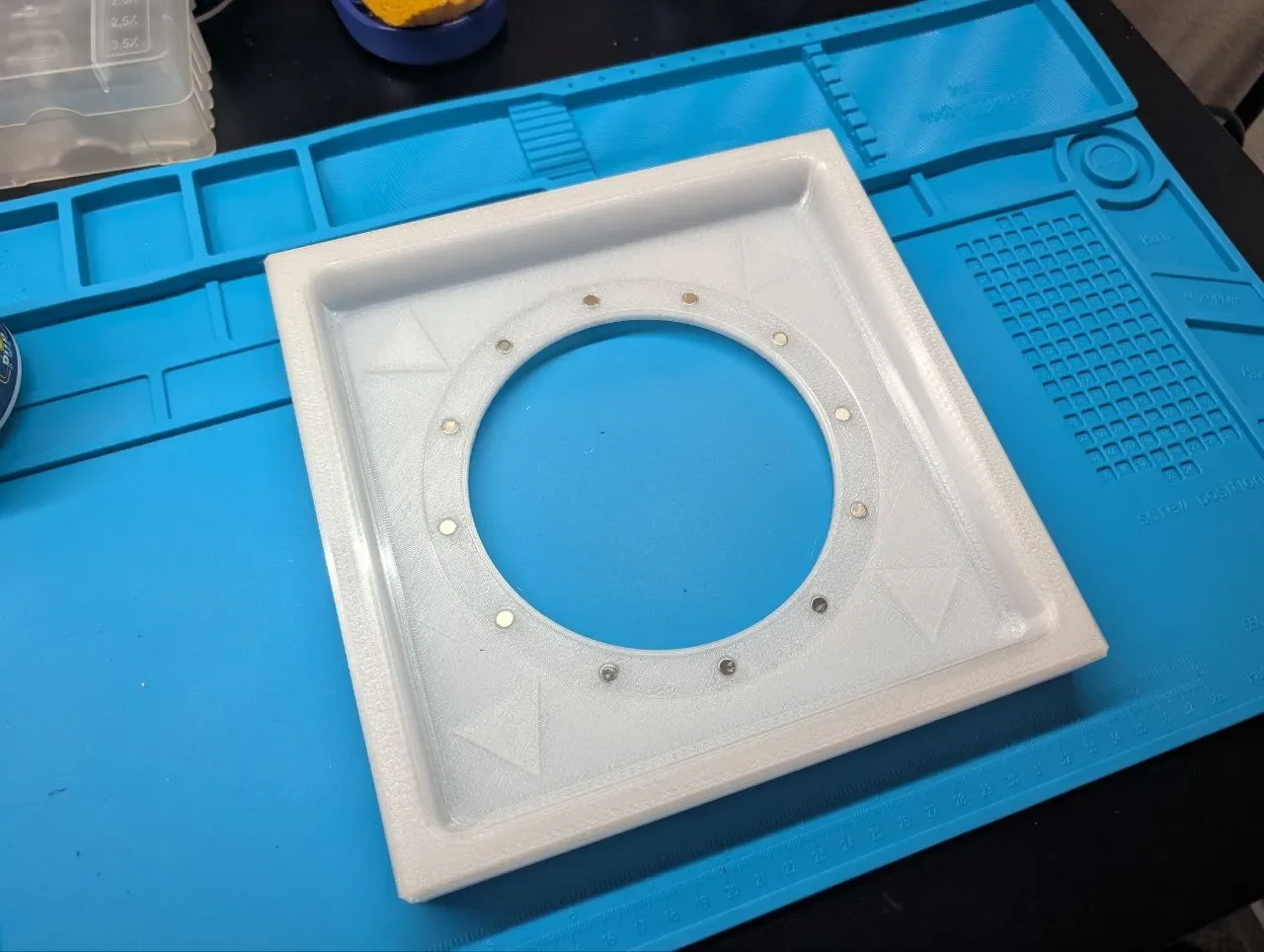

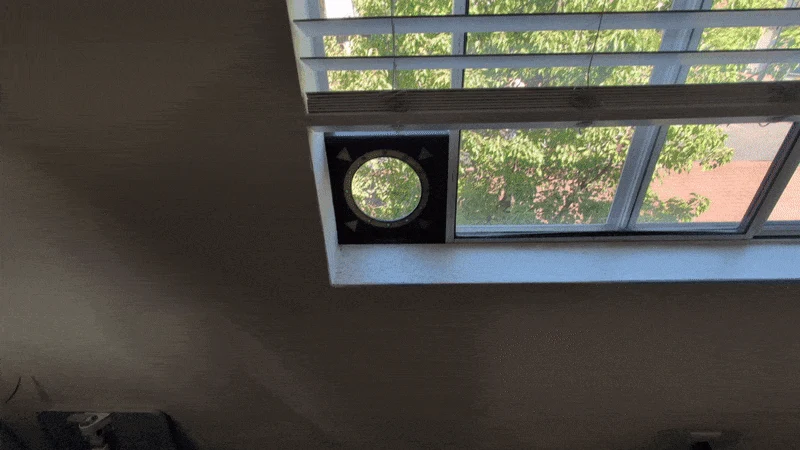

Крепление на окно воздуховода: предназначено для установки в открытое окно и соединения с фланцем воздуховода.

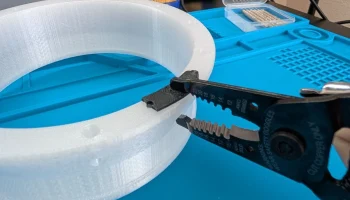

При вставке магнитов я рекомендую использовать кусок пластика и плоскогубцы, чтобы вставить их как можно глубже. Для крепления просто нажмите плоскогубцами на обратной стороне. Для фланца другой зуб плоскогубцев может входить в отверстия для слива клея. Фотографии этого процесса прилагаю.
Никаких опор не требуется! Просто позвольте вашему слайсеру автоматически сориентировать их. Я рекомендую 30% заполнение гироида, высоту слоя 0,2 мм и я использовал сопло 0,4 мм.
Оконное крепление имеет толщину 1,15 дюйма по краям и ширину 9 дюймов, поэтому для него требуется довольно большая печатная платформа. На моем P1S он печатает нормально, но если вы печатаете в нескольких цветах, вам, возможно, придется переместить продувочную башню в центр формы или просто не использовать ее. Я добавил стрелки в углу, чтобы добавить немного силы коже и косметического изящества, но загрузил вариант и без них.
Первоначально я напечатал их из PLA и оставил в машине, и они покоробились. Я перепечатал прозрачный и белый PETG только потому, что хотел его израсходовать. Любой материал должен подойти.
Если у вас есть потребности в других размерах магнитов или воздуховода, сообщите мне, и я буду рад изготовить больше вариантов модели. Я также прикрепил файл Fusion F3D.
