Адаптер подставки для фонаря для узких задников
Советы приветствуются и используются для создания новых дизайнов
Примечание. Если вам нужно, чтобы это работало с поперечинами разных диаметров или вы хотите использовать вставку с другой резьбой, напишите мне, и я соответствующим образом изменю свою конструкцию.
У меня есть один из тех дешевых наборов фонов для фотосъемки, состоящий из осветительных стоек и трех перекладин, к которым можно соединить и прикрепить фон. Дело в том, что каждая из этих перекладин имеет длину около 1 метра, и, учитывая ее конструкцию, вы можете использовать комплект только со всеми тремя перекладинами одновременно или не использовать вообще, что явно глупо, особенно в ситуациях, когда пространство ограничено.
Итак, я нашел способ изменить этот набор, чтобы его можно было использовать с 1, 2 или всеми 3 перекладинами. Это тоже довольно легко сделать.
Оригинальный набор поставляется с такой конфигурацией:
2x крепления для подставки для светильника + гнездовой конец
1x охватываемый конец (с пружинными зажимами) + охватываемый конец (с пружинными зажимами)
Что вам нужно сделать, так это высверлить заклепки на одном из этих охватываемых концов и прикрепить его к одной из секций с помощью крепления для легкой стойк��, превратив их охватывающий конец в охватываемый конец. Вы можете заклепать его на месте или использовать винт с гайкой, если у вас нет заклепочного пистолета.
На данный момент у вас есть:
1x крепление для подставки для светильника + гнездовой конец
1x крепление для подставки для светильника + штекерный конец (с пружинными зажимами)
1 штекерный конец (с пружинными зажимами) + гнездовой конец
Это позволяет использовать либо 2, либо 3 перекладины. Чтобы использовать только одну перекладину, вам не хватает адаптера для крепления осветительной стойки, который защелкивается на охватываемом конце и позволяет прикрепить к осветительным стойкам.

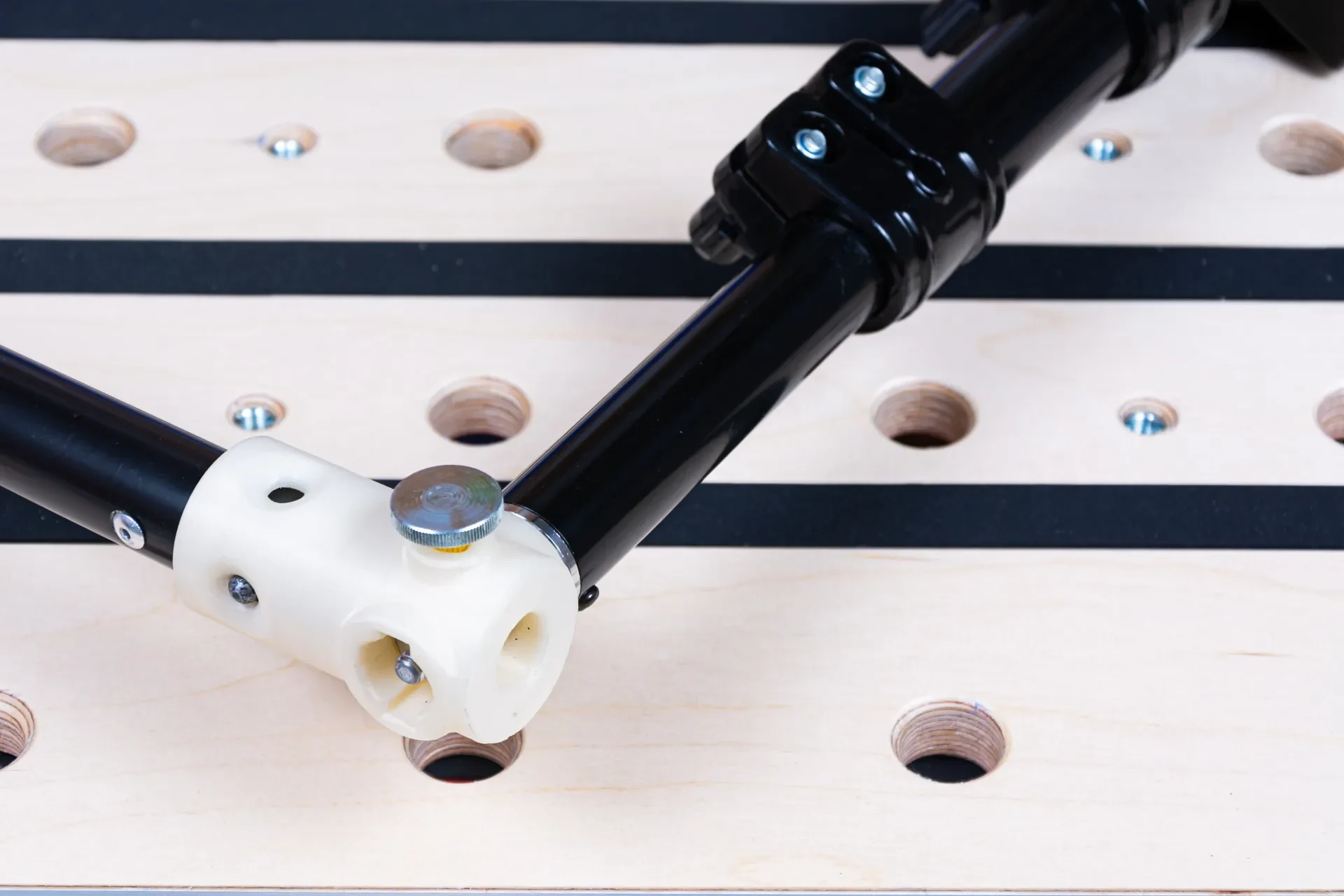

И это именно та часть, которую я разработал здесь, и которая отлично сочетается с моим набором фона!

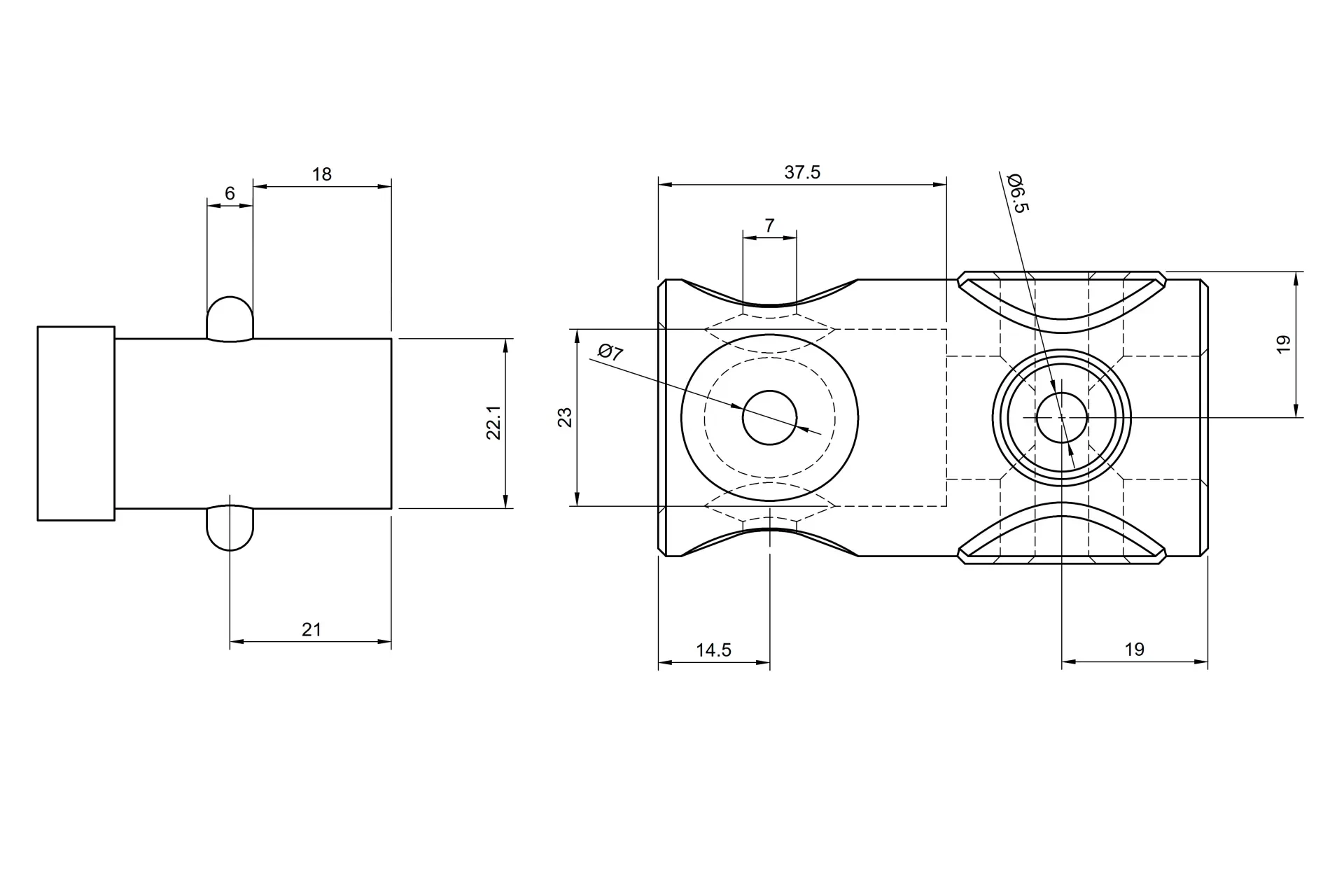

Очеви��но, он предназначен для работы с моей установкой (размеры см. на эскизе), но если вам потребуются изменения, я легко это сделаю. Если ваша установка идентична, вам понадобится латунная вставка с резьбой M5x10x7 и винт с накатанной головкой M5, чтобы она работала правильно / надежно прикрепляла ее к осветительным стойкам.
После печати вам может потребоваться подпиливание и/или сверление для очистки.
Распечатать примечания:
К сожалению, эта конструкция нуждается в опорах, так как есть несколько выступов, от которых я не могу избавиться. Хотя печатается легко.
Чем выше разрешение вашего слоя, тем меньше времени будет потрачено на очистку, но вы также сможете обойтись высотой слоя 0,2 мм.
Заполнение не критично, я рекомендую 4-5 вкладышей для устойчивости, тем более, что вам, вероятно, придется сверлить/исправлять некоторые отверстия, а латунной вставной гайке потребуется немного мяса, чтобы захватить ее. в.
