Адаптеры макро для байонета Nikon F
Теперь вы можете наделить любые объективы и адаптеры Nikon F с байонетом F супер-макро-супервозможностями!

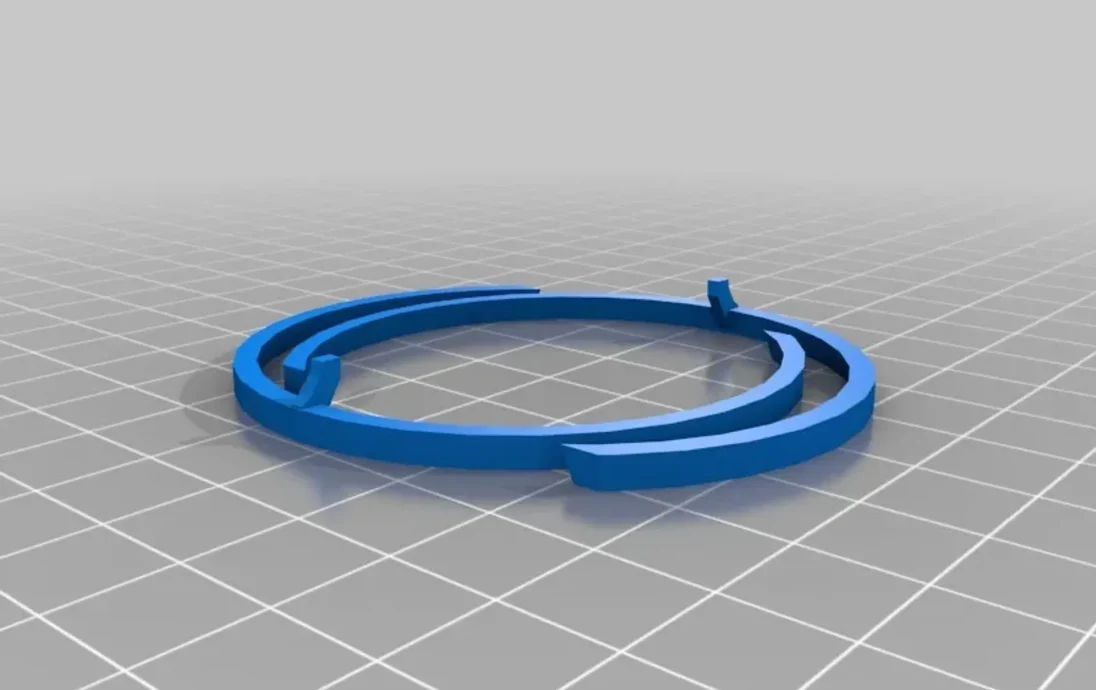

ОБНОВЛЕНИЕ: добавлено новое стопорное кольцо для крепления со стороны объектива. Никаких инструментов или резиновых лент не требуется! Просто прикрепите его к любому макроадаптеру и проверьте, чтобы его выступающий кончик совпадал с фиксирующим отверстием на объективе. Я положил два на пластину, чтобы у принтеров было время дать предыдущим слоям остыть, когда дело дойдет до печати тонкого фиксирующего наконечника.
ОБНОВЛЕНИЕ 2: Усиленное стопорное кольцо для крепления со стороны объектива.
ОБНОВЛЕНИЕ 3: По запросу добавлены трубы диаметром 30 и 60 мм.
В использовании:

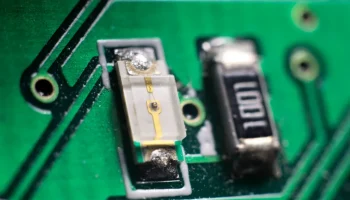

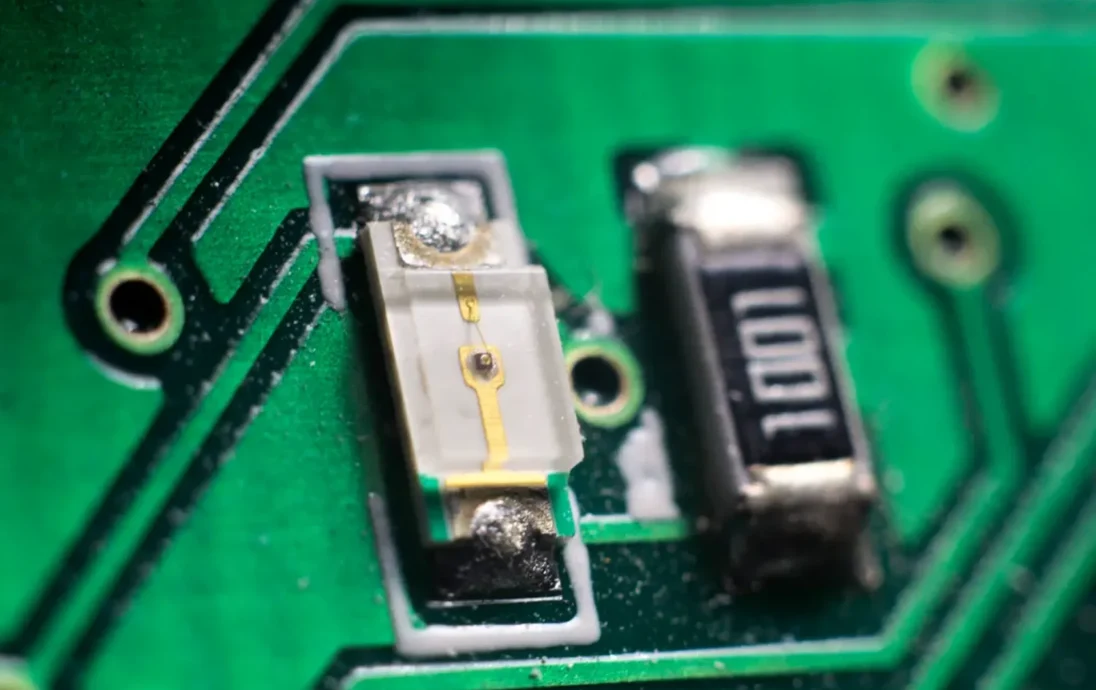

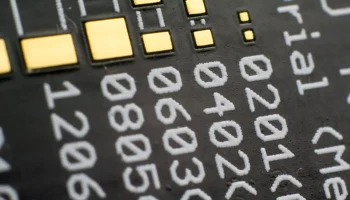

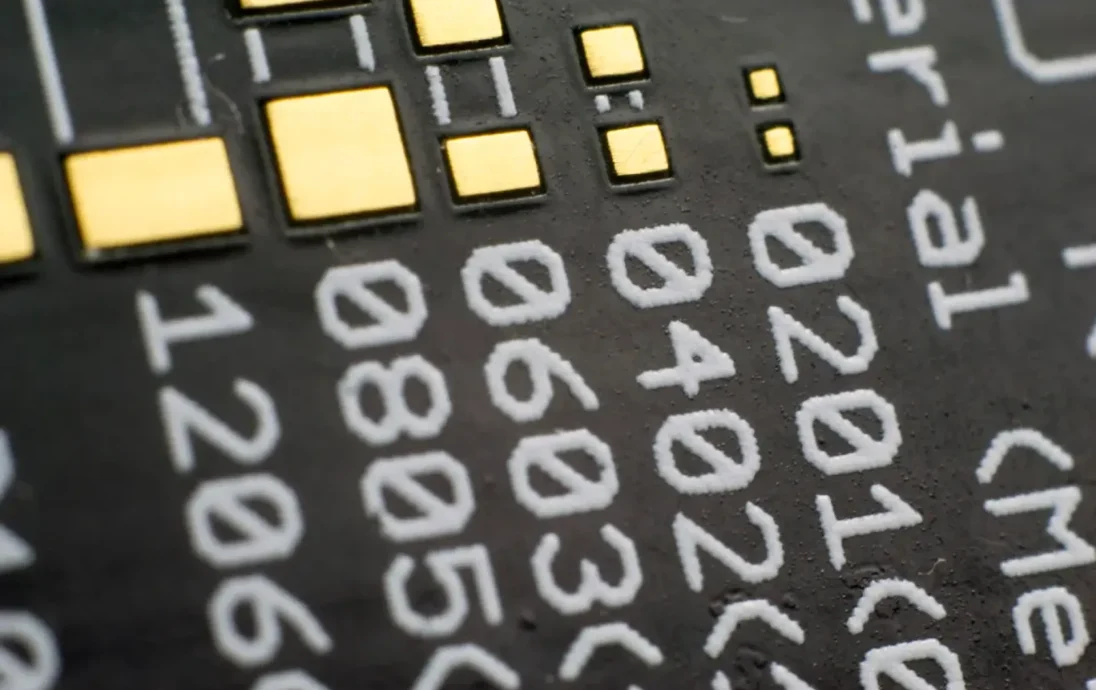

Два примера фотографий были сделаны с помощью напечатанного адаптера 40 мм и 80 мм, установленного друг на друге, с объективом Minolta 50 мм F/2 и безобъ��ктивным преобразователем с байонетом F в байонет MD/SR. Никакой обрезки не делалось. (минимальное фокусное расстояние для этой установки составляет примерно 65 мм или 2,5 дюйма)
Демо-ролик под названием «Маленькие штучки на 3D-принтере» был записан с использованием печатного адаптера 80 мм (предыдущая версия; см. ниже) и объектива Minolta 50 мм F/2. http://youtu.be/D8-BCeOGRiQ
Видео с примером фиксации (см. Инструкцию) было записано с использованием печатного адаптера 20 мм и объектива Nikkor 35 мм F/1,8.
Особенности:
Встроенная вкладка полностью открывает диафрагму на объективах Nikkor, у которых нет ручной регулировки диафрагмы. При желании эту вкладку можно отломить или укоротить. (дополнительные возможности управления см. в разделе «d» в Инструкции)
Они предназначены для точного соединения с замками на корпусе камеры и объективе для безопасного использования. (~~для стопорного штифта со стороны линзы требуется резиновая лента~~ Для стороны линзы требуется новый С-образный зажим)
Объективы остаются в той же ориентации, что и без этих адаптеров (шильдики вверх).

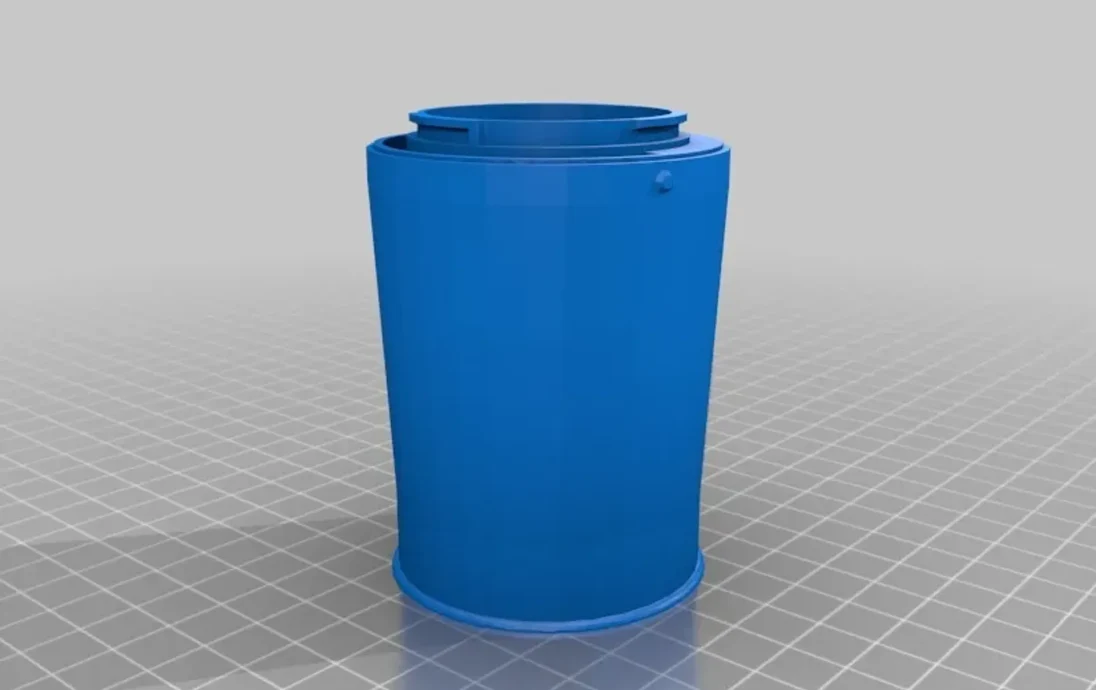

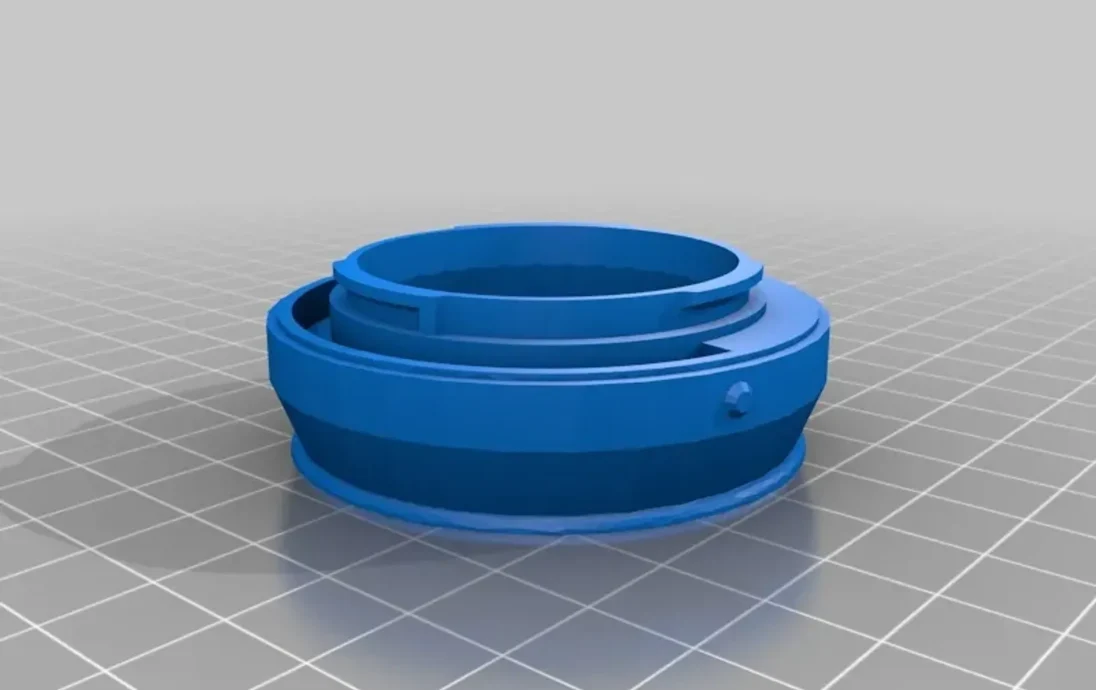

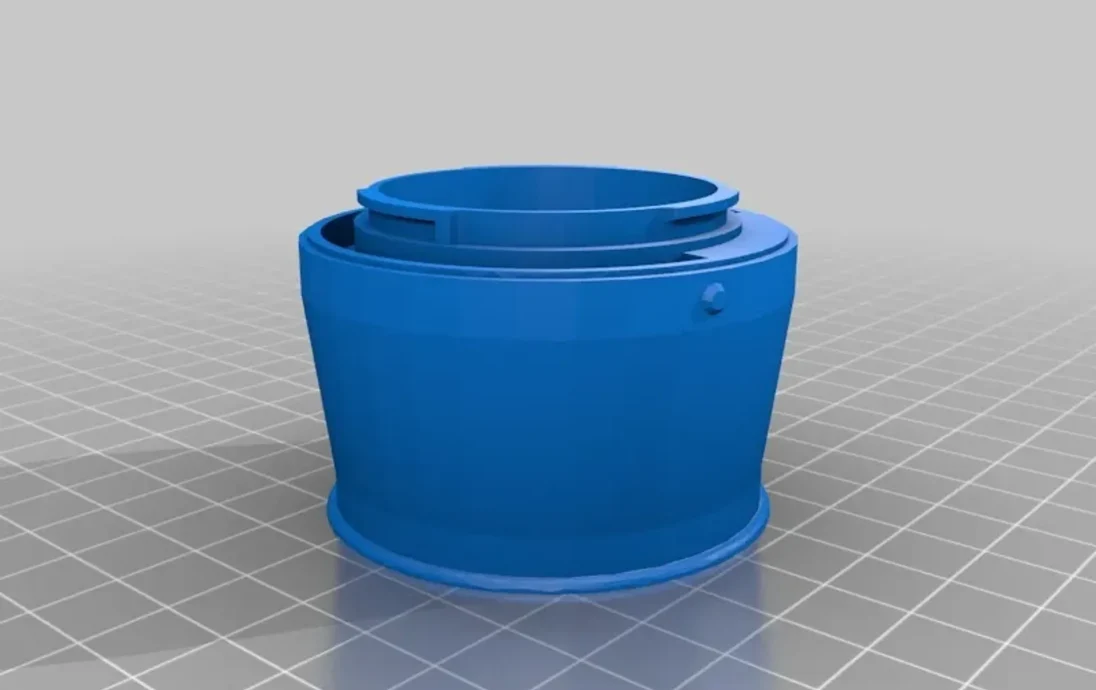

Предусмотрены три размера; 20 мм, 40 мм и 80 мм.
Вы можете сложить их.
Их можно распечатать без поддержки, хотя язычок отверстия может работать не полностью.
Дополнительные советы см. в инструкции.
Также обратите внимание на мой макропереходник с креплением F на SR, предшественник этой конструкции: http://www.thingiverse.com/thing:619663
Инструкции
Советы:
а) Начните с малого (20 мм). Не все объективы хорошо работают с адаптерами большего размера. Вы все равно будете удивлены результатами.
б) Они идеально подходят для использования с другими переходниками-переходниками с креплением и старыми или светосильными объективами с полным ручным управлением.

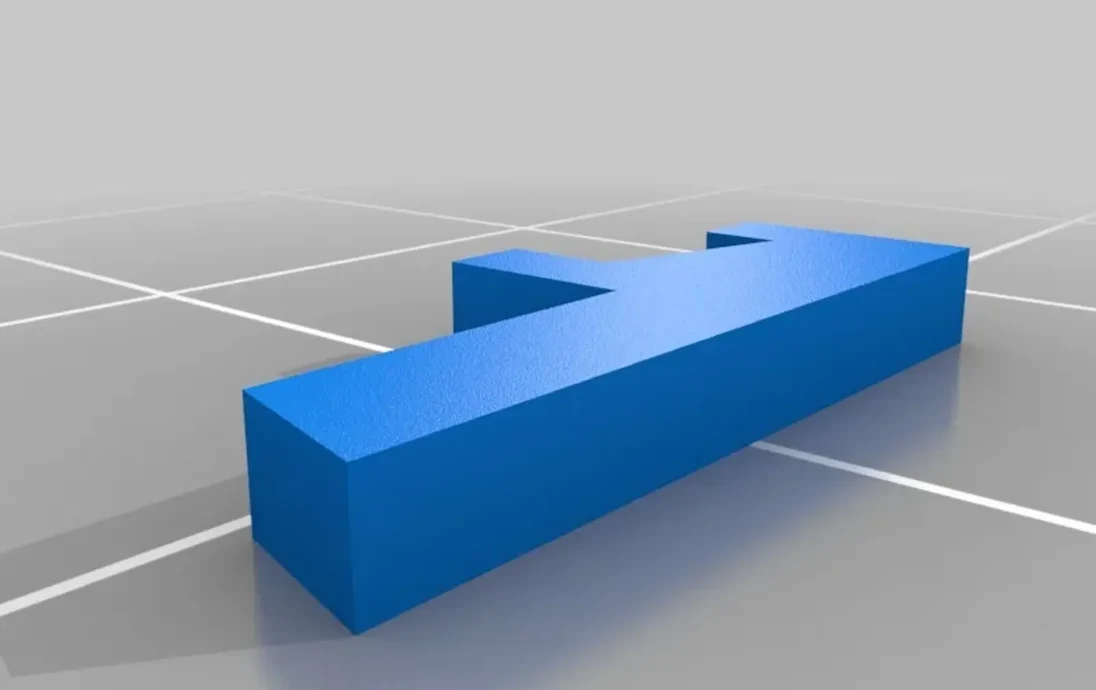

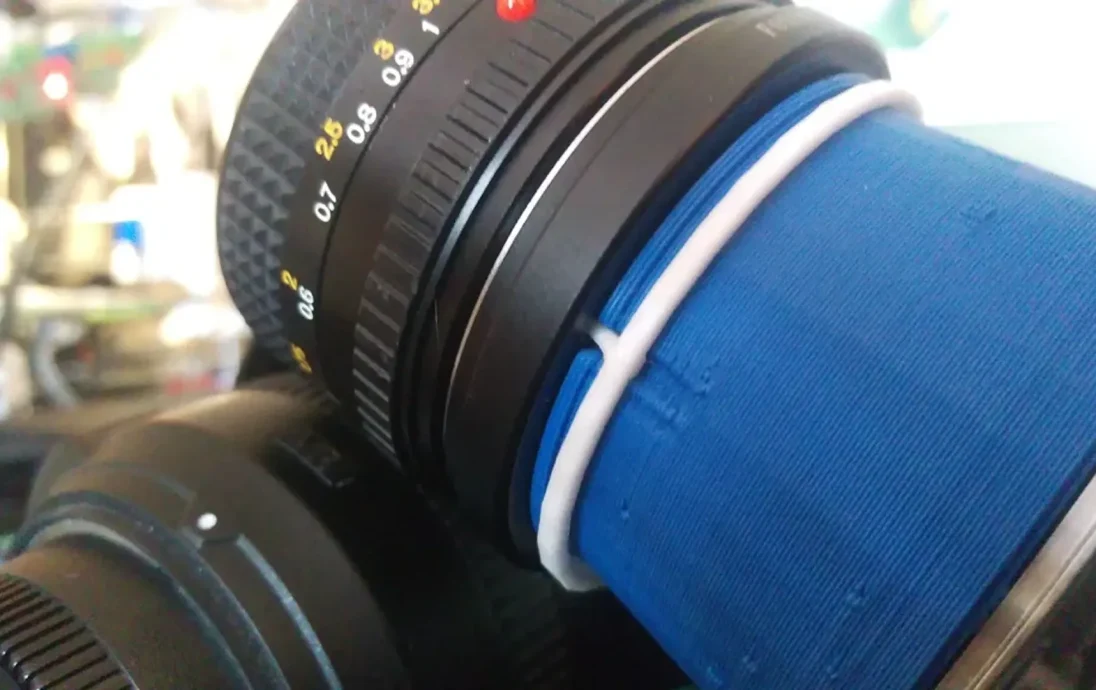

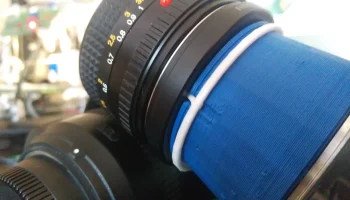

в) ~~Ключ блокировки объектива поставляется отдельно от основных моделей. Используйте резинку, чтобы она не выпала. Чтобы использовать эти замки, посмотрите это видео. http://youtu.be/F9BbPP3m9OI~~ Используйте новые C-образные зажимы для фиксации линз. См. вторую картинку выше.
г) Вы можете добиться ручного управления с объективами Nikkor, у которых нет кольца ручной диафрагмы, не используя боковой фиксатор объектива и повернув корпус объектива внутри крепления.
