Адаптер для микроскопа
Когда объектив 4-кратного микроскопа, доступный от «Reakway», установлен на расстоянии 150 мм от сенсора камеры, он прекрасно работает для фотографии, покрывая полнокадровый датчик изображения красивым четким изображением. Вы можете найти мой стандартный адаптер длиной 150 мм для этого микроскопа (и других конечных объективов) здесь:
https://www.printables.com/model/143754-microscope-adapter-for-4x-macro-photography-with-s

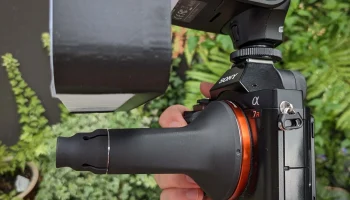

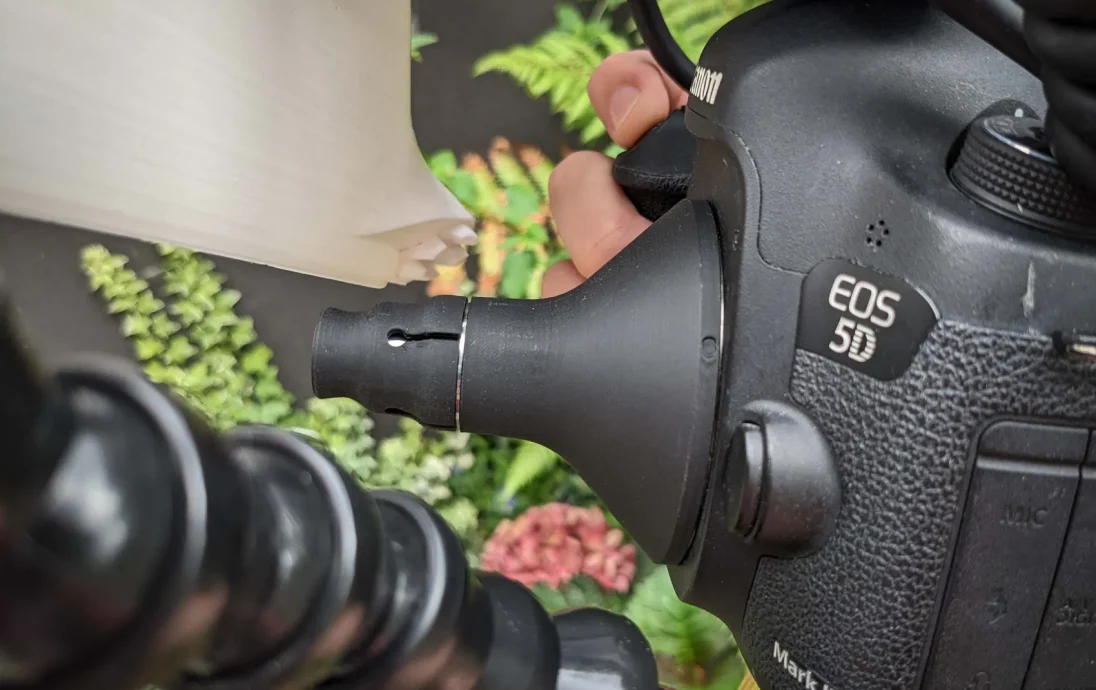

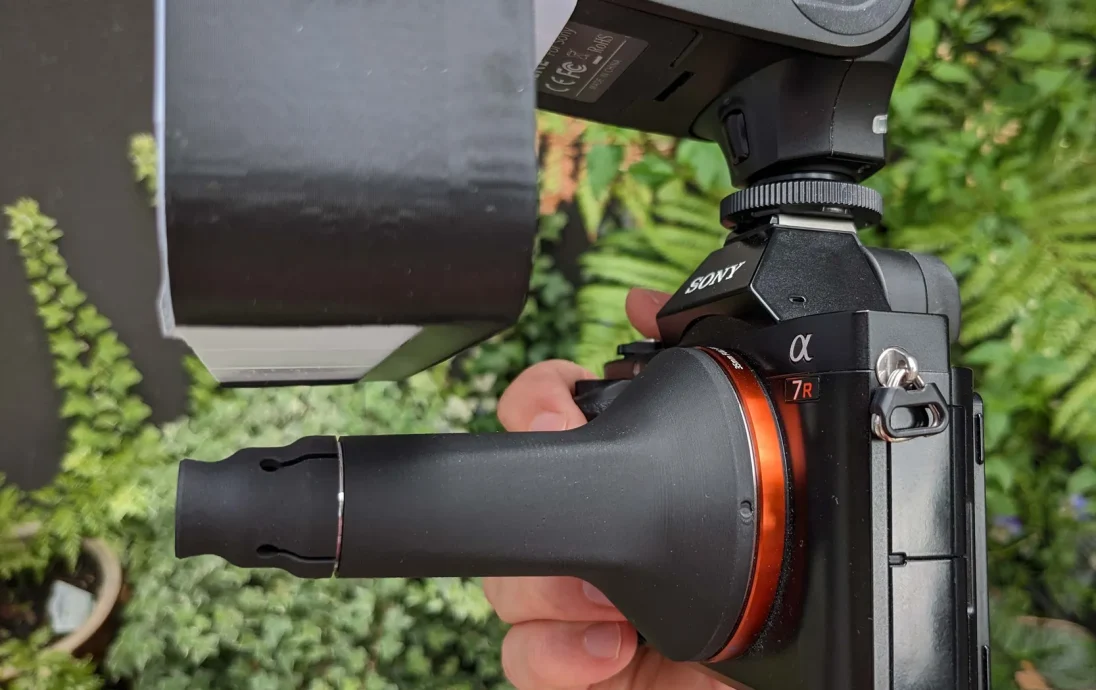

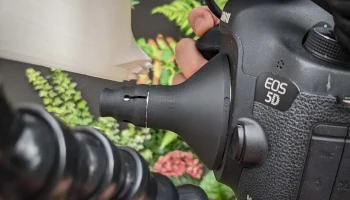

Но оказывается, что этот конкретный объектив также можно уменьш��ть до 2-кратного увеличения, уменьшив длину тубуса до 84 мм, что делает его полезным для съемки более крупных объектов, и именно этого достигает эта модель адаптера.
У вас нет 3D-принтера? Теперь я продаю адаптеры для микроскопов, напечатанные на 3D-принтере, на своей веб-странице, пожалуйста, посетите это!
На полнокадровых матрицах по краям и углам изображения немного теряется резкость, но это хороший компромисс в пользу дополнительного поля зрения. Мне нравится дополнительный контекст, который дает сохранение некоторого окружения объекта, а смягчение и виньетка в углах помогают сосредоточить внимание на объекте ближе к середине кадра.
Однако, если вы снимаете фокус-стеки на штативе в студии, где вы могли бы рассчитывать на то, что весь кадр будет заполнен объектом от края до края и все это будет резким при съемке фокус-стека с большим количеством фотографий, такое угловое разрешение будет разочаровывать. Для этого я бы предложил вместо этого использовать мой обычный адаптер 4x.
На матрицах с кадрированием качество изображения при 2-кратном увеличении хорошее по всему изображению, поскольку матрица меньшего размера не видит края и углы полнокадрового изображения.
Посмотрите, как макрофотограф Микаэль Уайделл делает обзор адаптера
Выбор подходящего объектива микроскопа
Мой адаптер 84 мм был разработан специально для объектива Reakway 4x, который вы можете получить здесь:
https://www.aliexpress.com/item/32360730919.html
Мой адаптер вряд ли будет хорошо работать с каким-либо случайно выбранным объективом, потому что он выдвигает объектив далеко за пределы монтажного расстояния, для которого он был разработан (например, с объективом Reakway 10x область за пределами зоны APS-C представляет собой просто неприемлемое размытие).
Я думаю, что этот объектив 4x также продается компанией Amscope, но они могут время от времени менять поставщиков и поэтому продают несколько разных объективов с одинаковыми базовыми характеристиками и внешним видом.

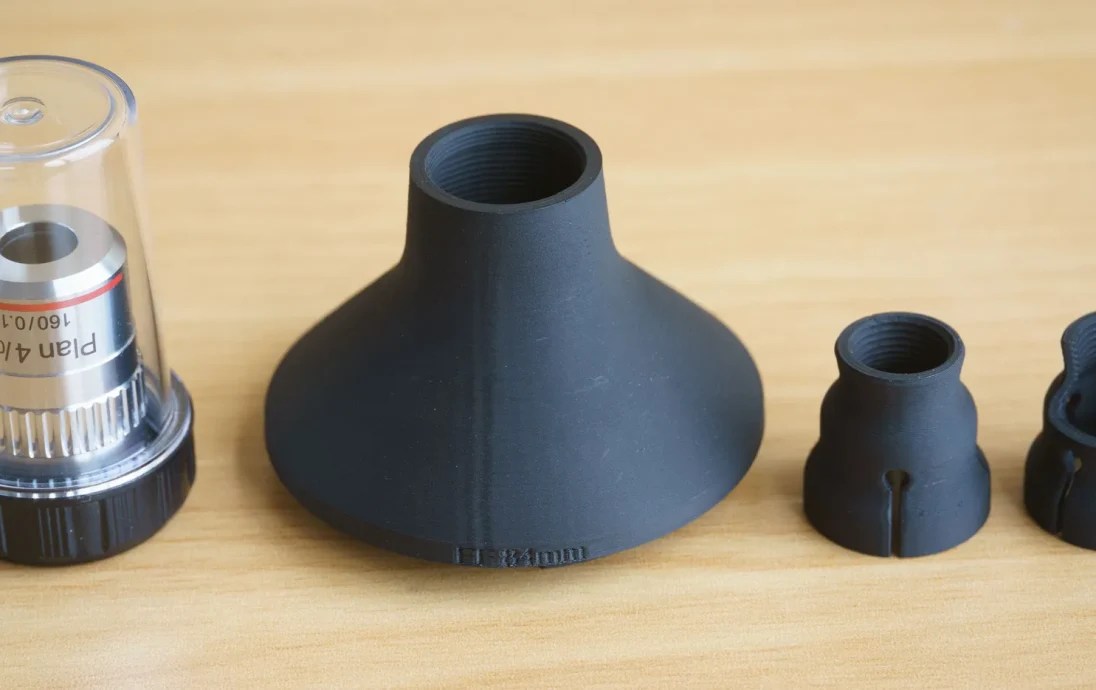

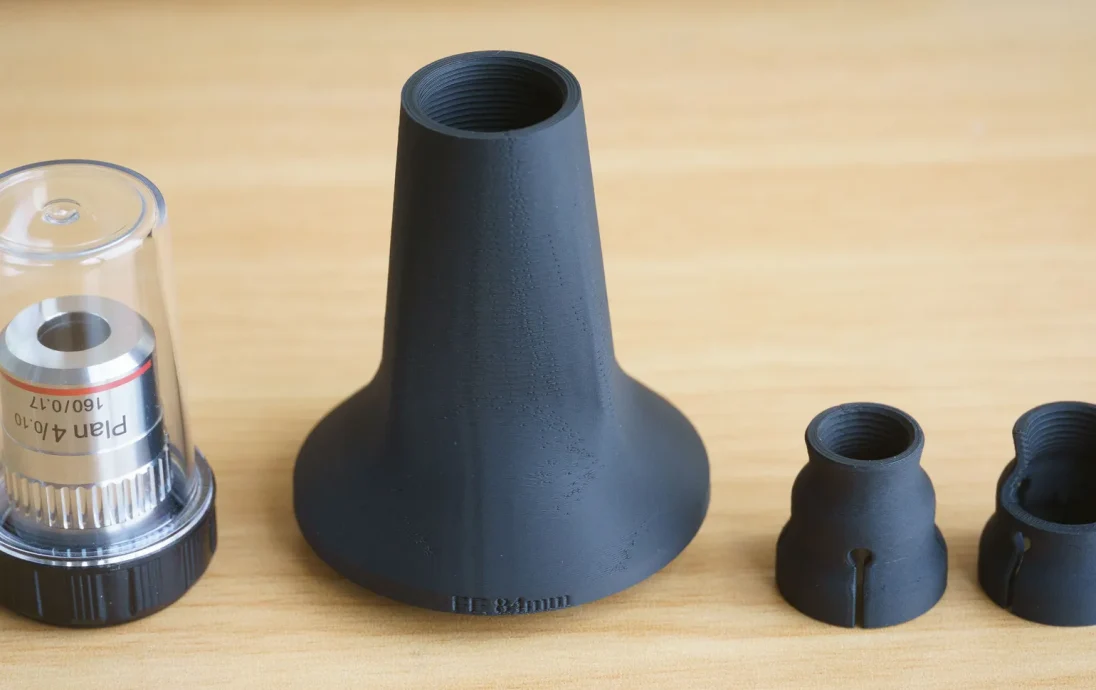

Нужная вам модель выглядит так (слева) после откручивания капота (справа):
На рынке есть объектив 4x с идентичным внешним корпусом, но с совершенно разными внутренними компонентами, и я его не тестировал. Он несовместим с моей конструкцией бленды и может иметь дополнительные проблемы по краям кадра (например, сильное размытие или виньетирование).
Обратите внимание, что резьба на этом объективе острая (как серебряная, так и желтая, показанная выше), поэтому не держите его напрямую за резьбу, если прикручиваете его к адаптеру. Вместо этого вы можете взять его кухонной резиновой перчаткой, чтобы защитить пальцы и лучше удерживать гладкие поверхности.
Печать адаптера
Распечатайте адаптер микроскопа, подходящий к креплению вашей камеры, со следующими настройками:
Материал: черный PLA, PETG или ABS.
Высота слоя: 0,1 мм
Размер сопла: 0,4 мм
Поддерживает: Нет
Заполнение: 15% прямолинейное
Периметры: 3
Компенсация «слоновьей стопы»: отключить.
Края: опционально
Не используйте новый генератор периметра «Arachne» от PrusaSlicer, поскольку у меня были проблемы с его созданием хрупких тонких стенок в части адаптера, где крепится камера.
Настоятельно рекомендуется использовать опцию SuperSlicer «Только один периметр: на верхних поверхностях», поскольку она обеспечивает более прочное крепление камеры за счет сшивания трех концентрических периметров в верхней части отпечатка с поперечным верхним заполнением.
Я тестирую адаптер только с нитью eSUN ABS+ Black, но другие нити тоже должны работать. Я печатаю с усадкой нити примерно на 99,6%, чтобы компенсировать усадку ABS (для PLA и PETG компенсация не требуется).
Если вы можете использовать матовую нить накаливания, качество бликов улучшится за счет уменьшения отражений внутри трубки (но
