Корпус ленточного адаптера Commodore 64 C64 Ultimate II+

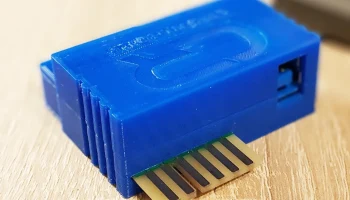

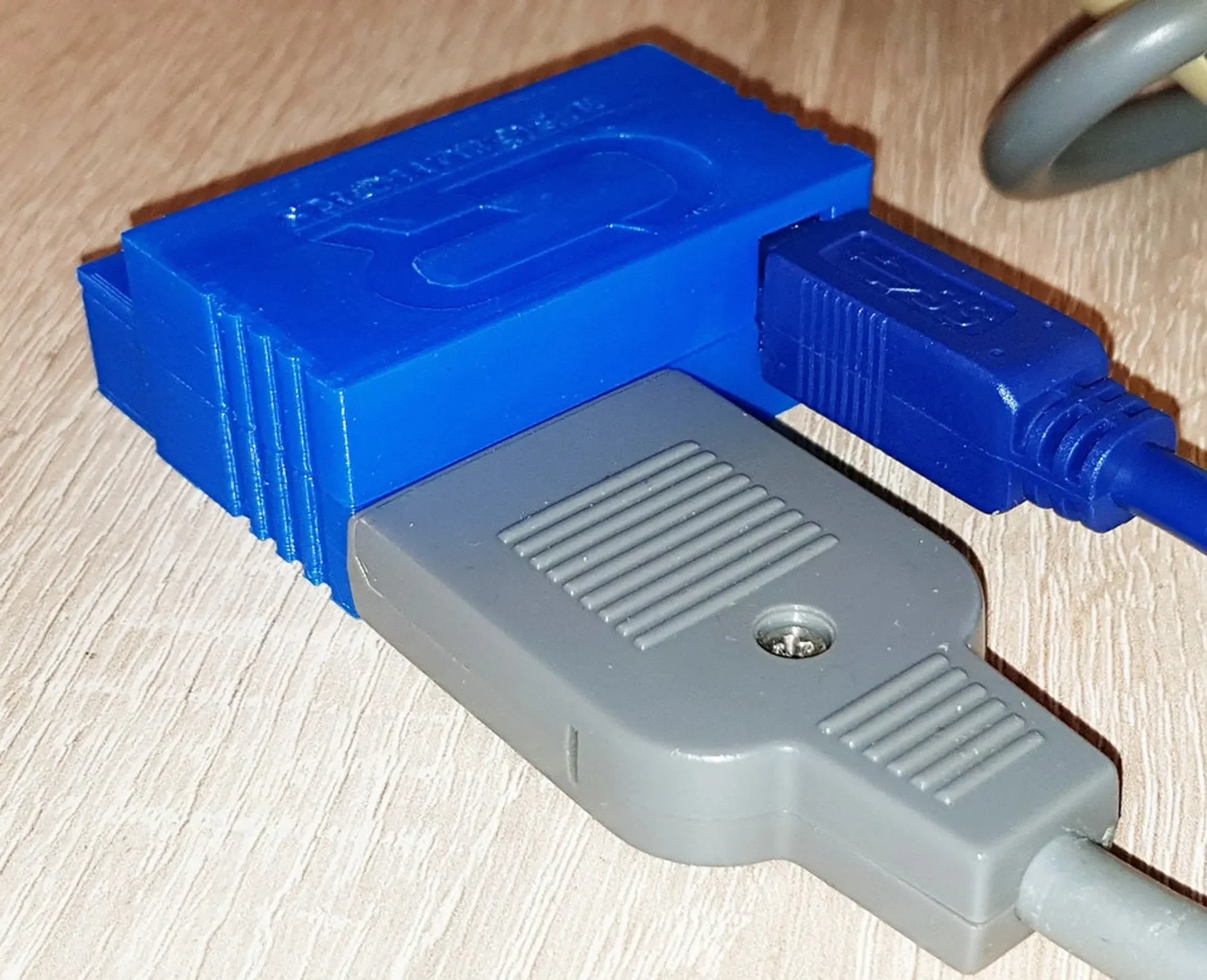

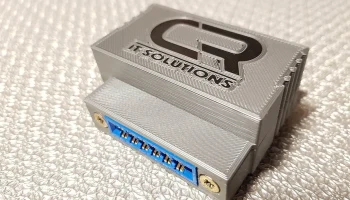

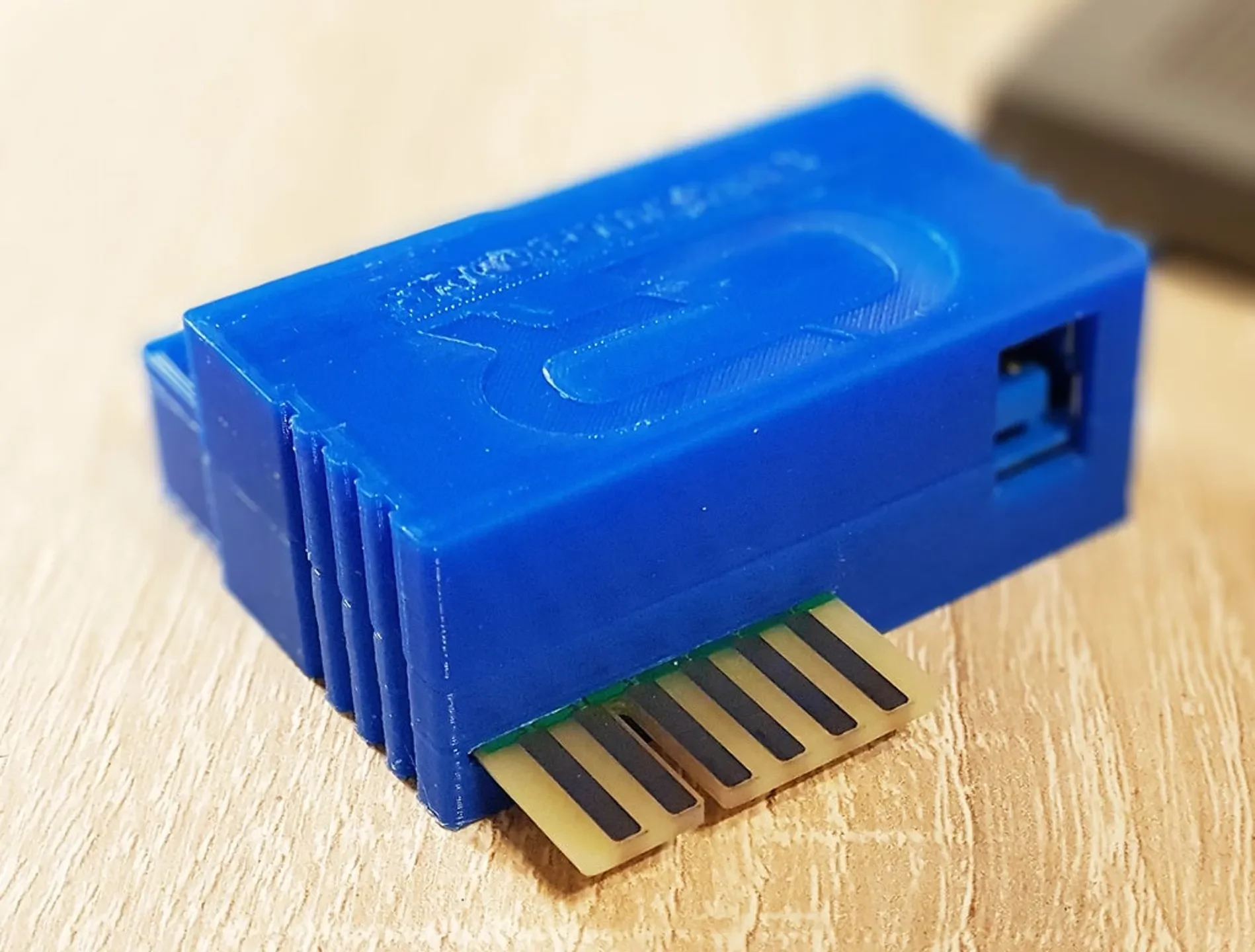

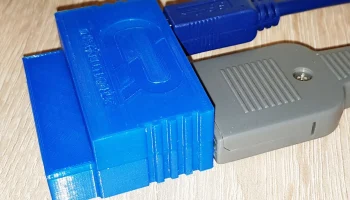

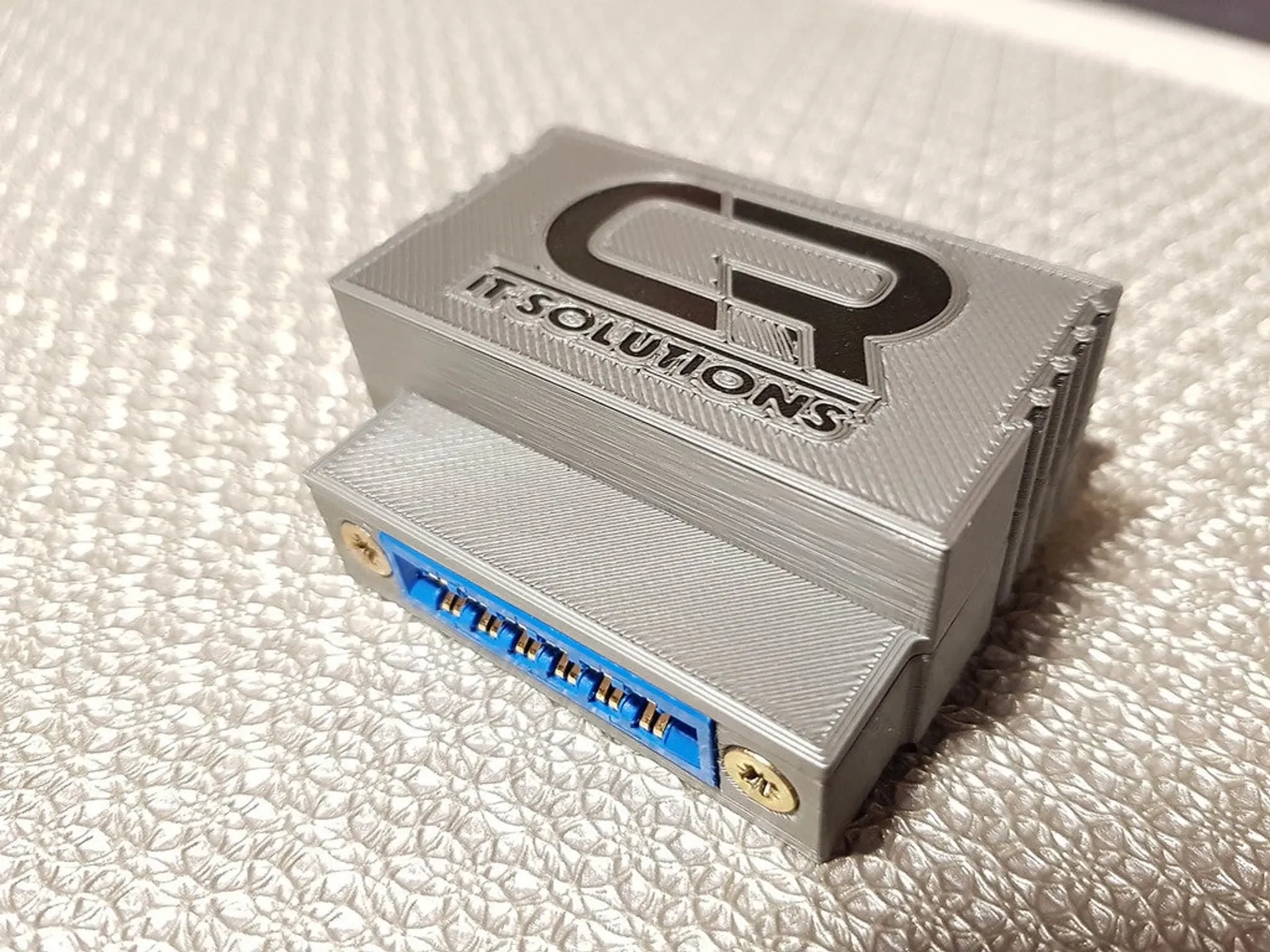

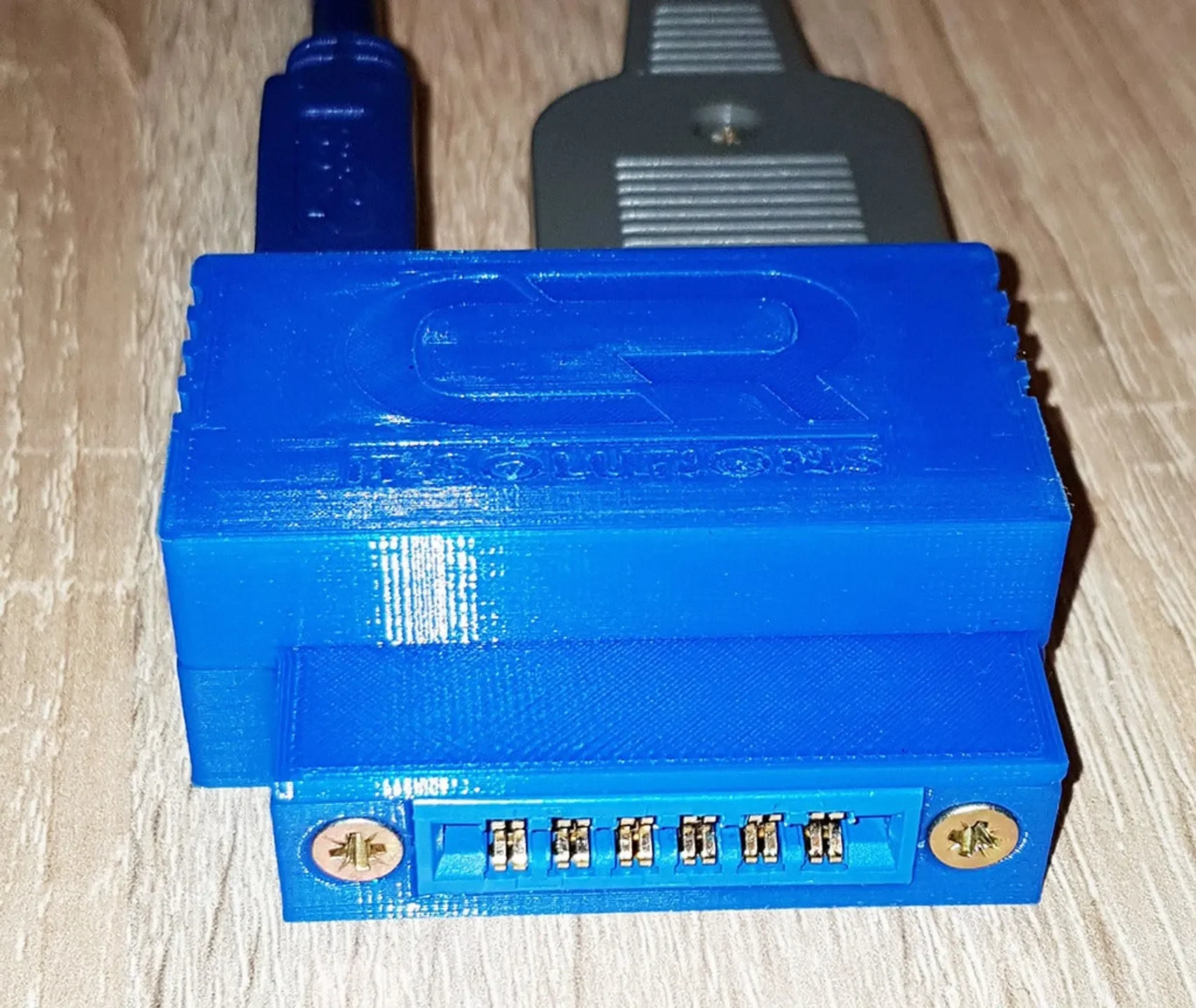

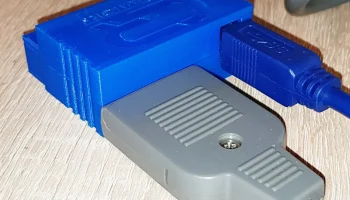

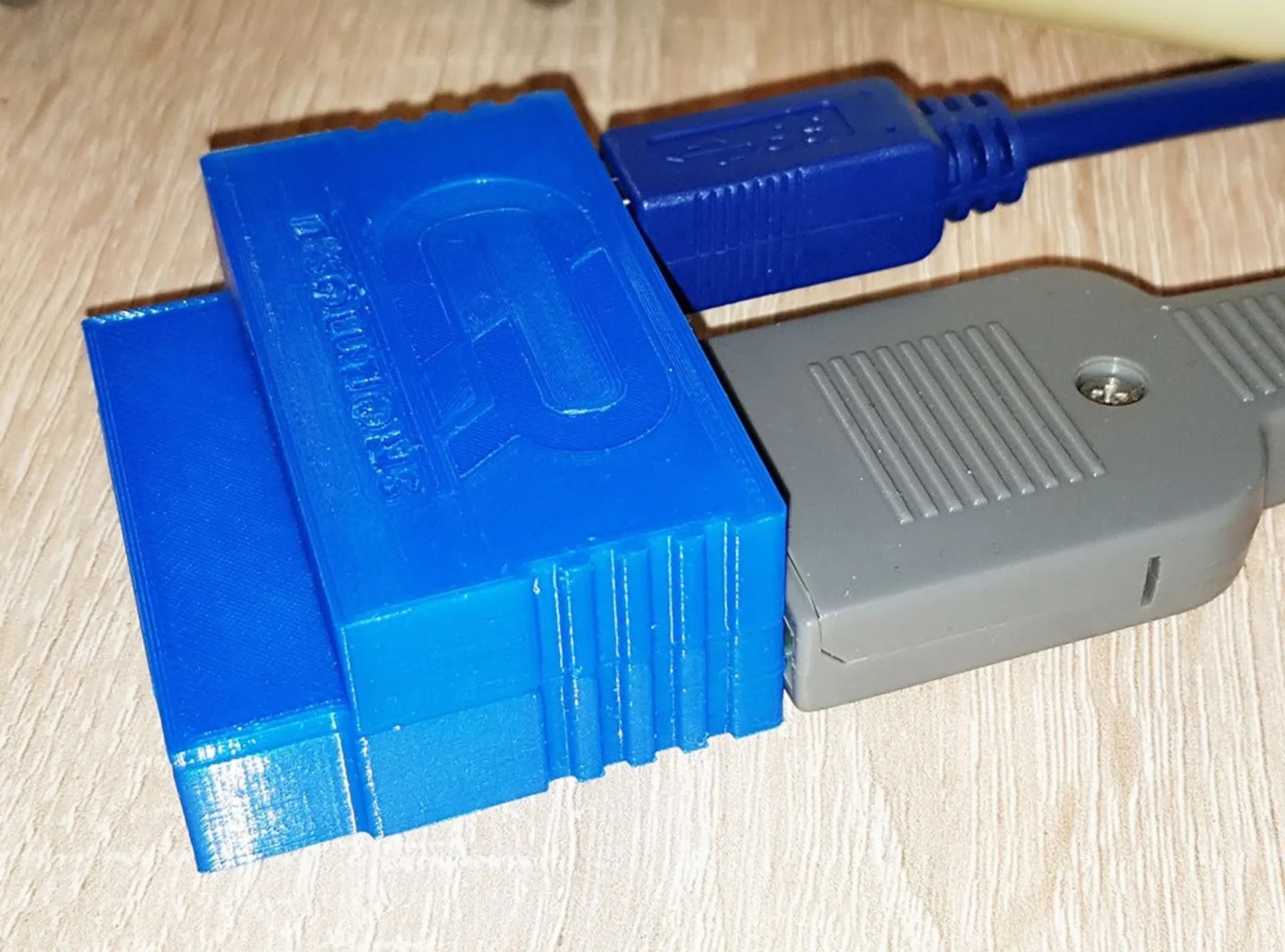

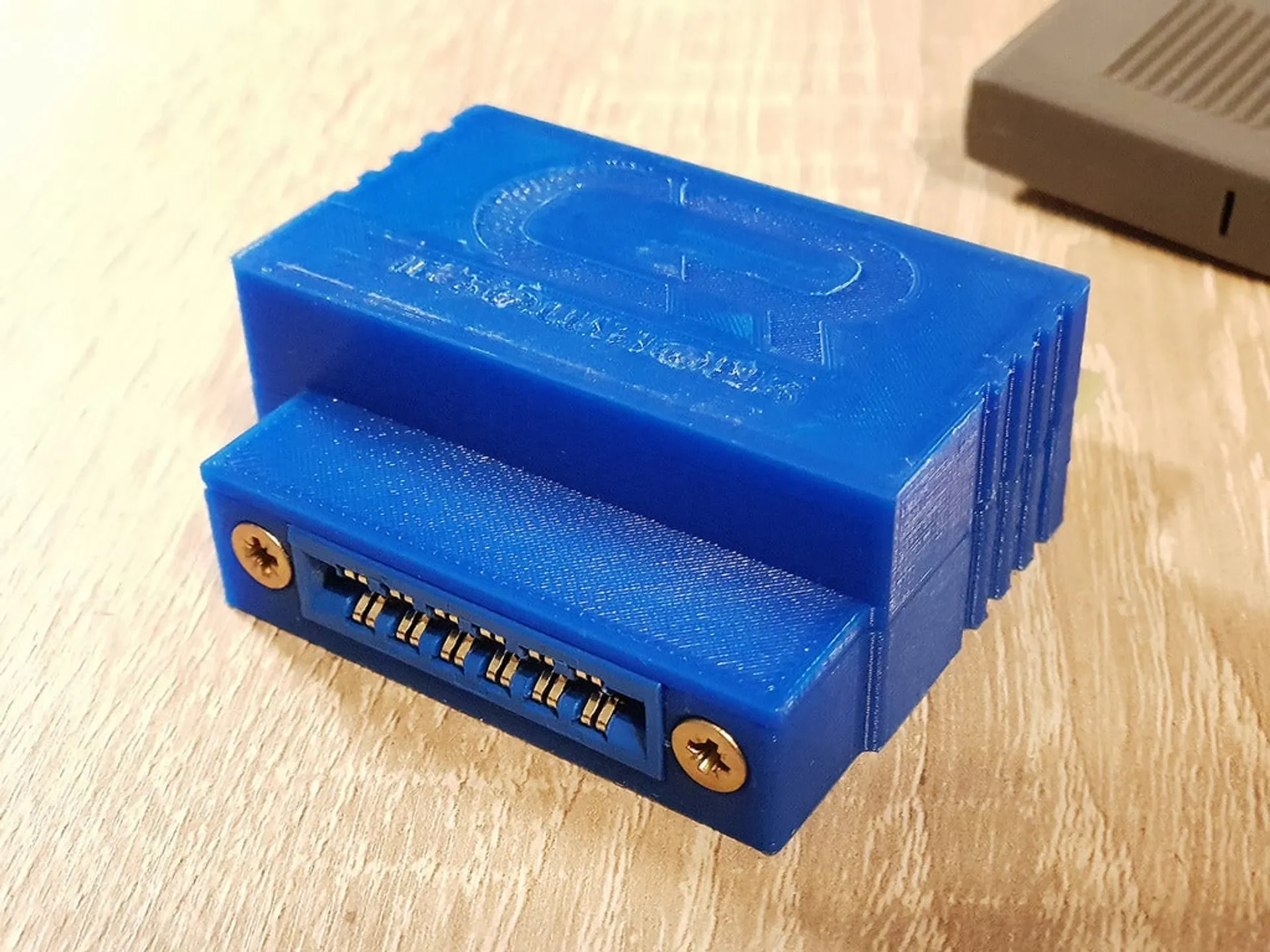

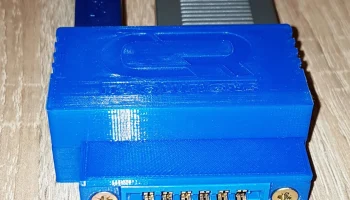

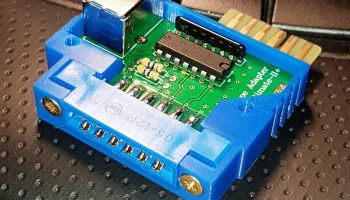

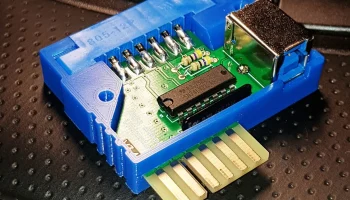

Это мое предложение по размещению ленточного адаптера картриджа Ultimate II+ для Commodore 64. В моей версии многие детали были изменены и улучшены. Взгляните на прилагаемые фотографии.

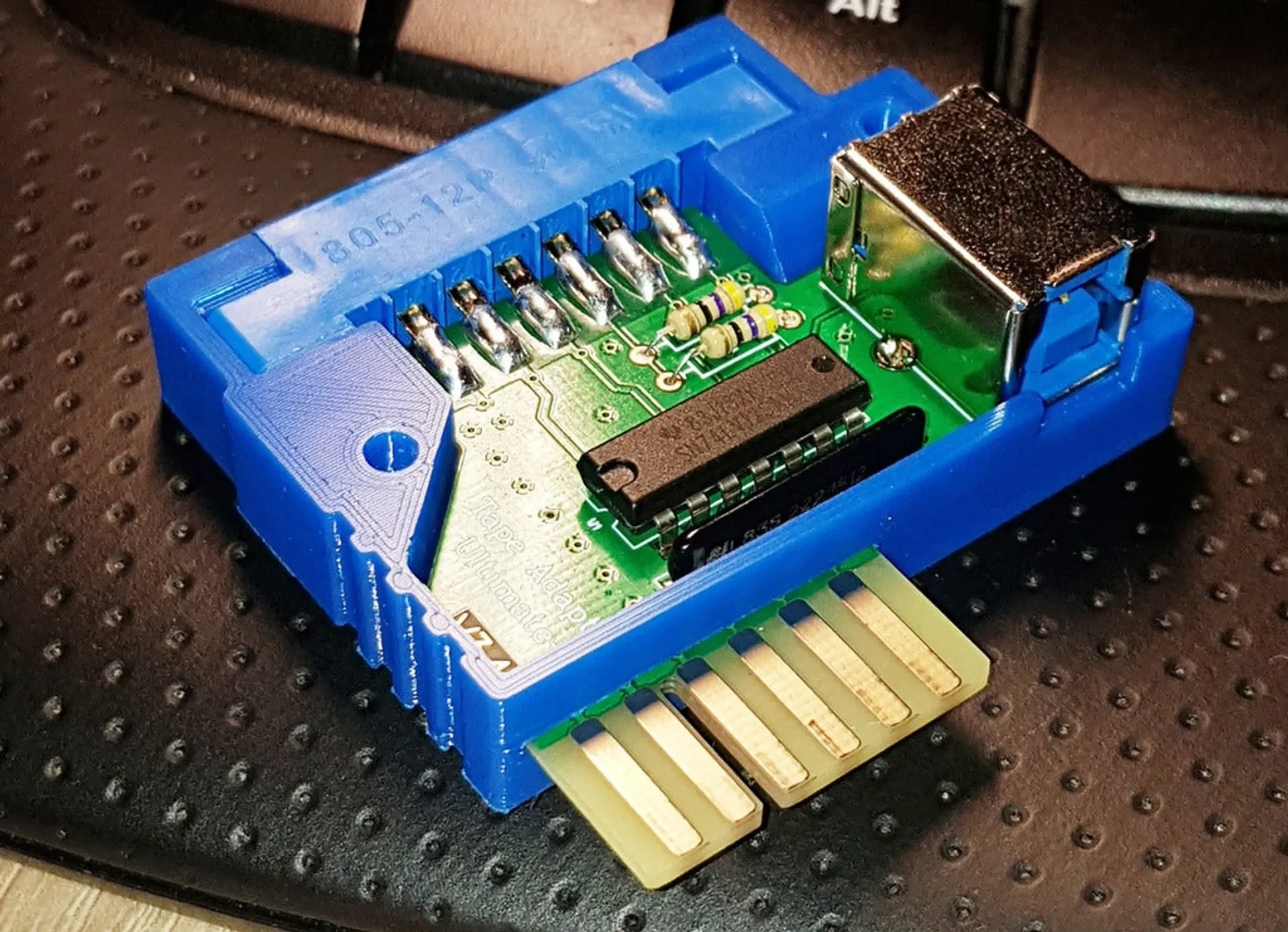

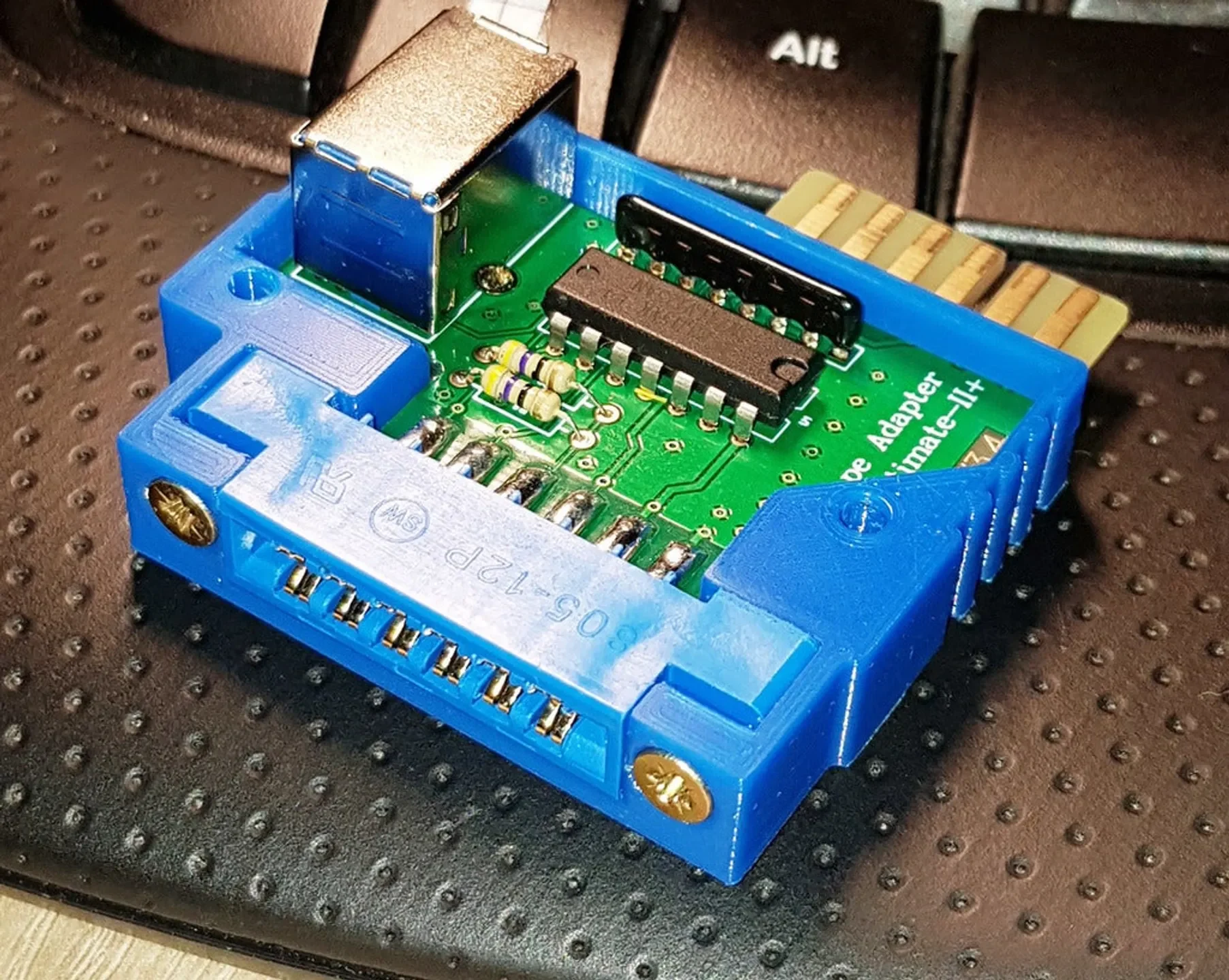

Чтобы установить плату внутри корпуса, сначала необходимо наклонить ее и вставить сторону с ленточным разъемом в паз в стене. Затем аккуратно нажмите на остальную часть печатной платы. Если у вас возникли проблемы со сборкой, попробуйте сгладить острые края ножом.

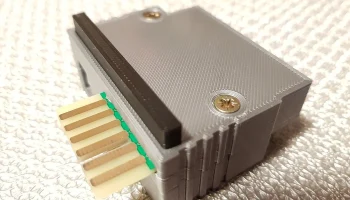

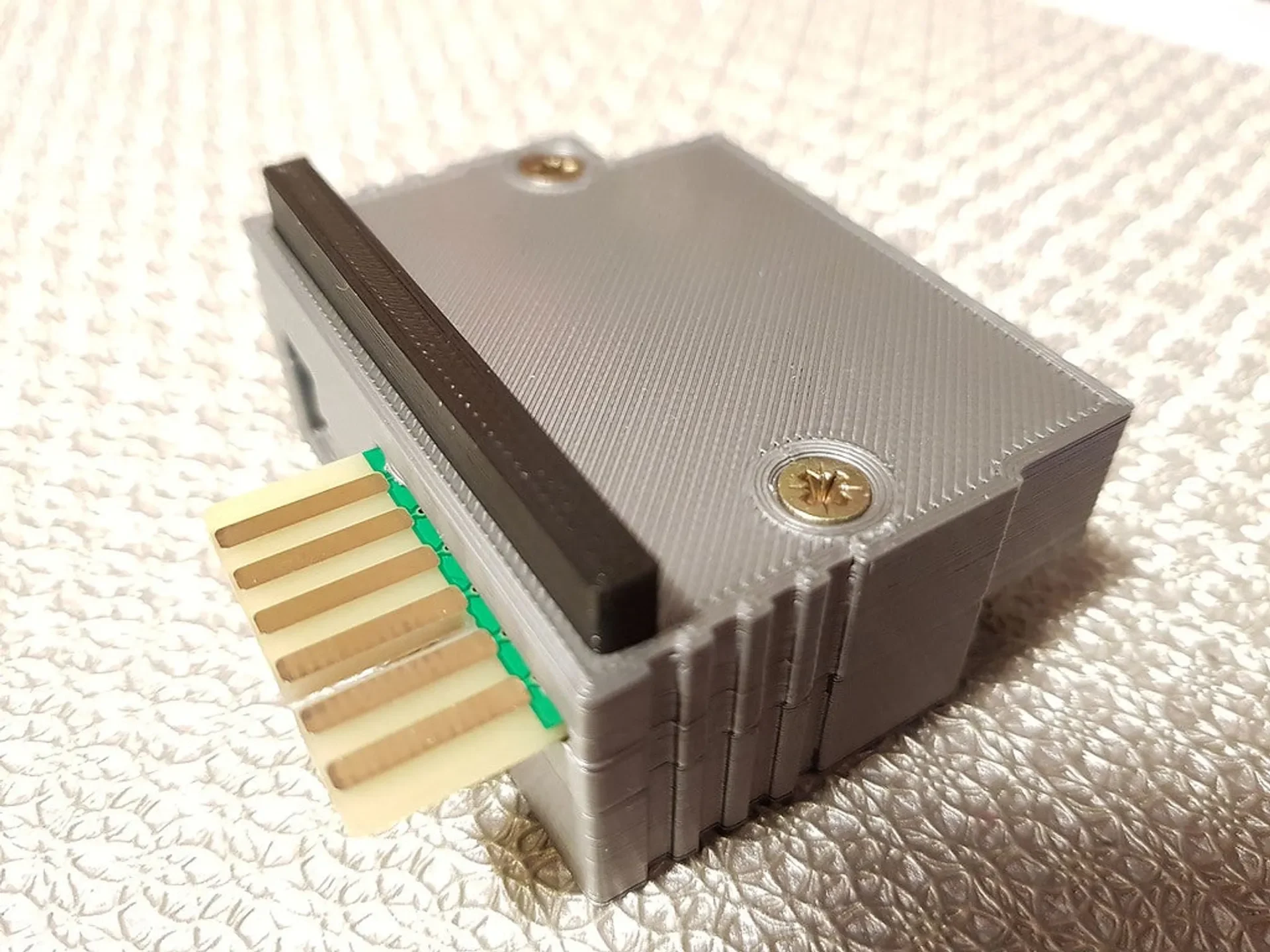

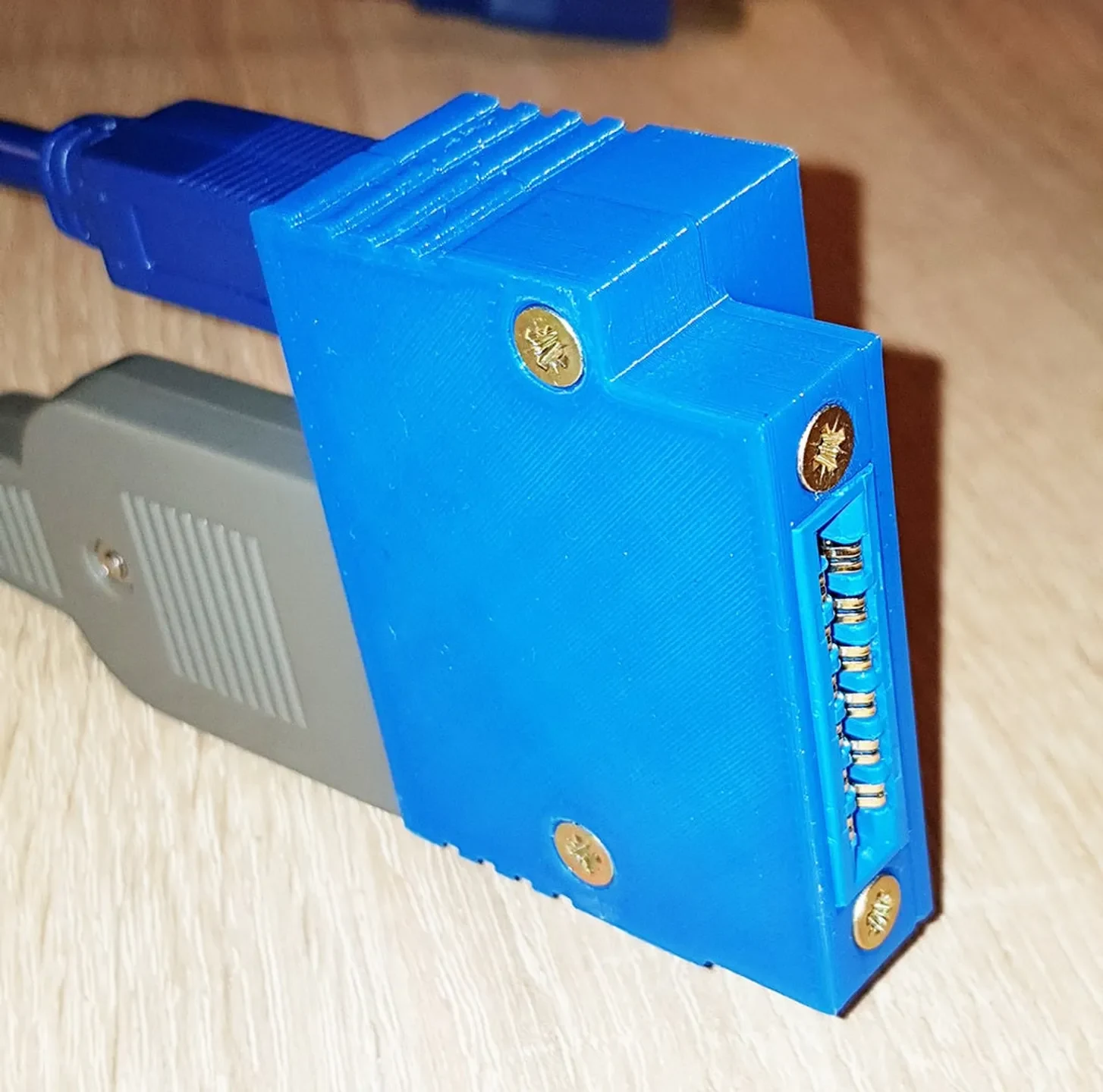

Предлагаю распечатать обе детали на гладком столе, чтобы линия соединения была максимально параллельной. Поэтому вам придется использовать некоторые поддержки. Для крепления используйте шурупы 3х15 мм с конической головкой.

Я добавил v2 нижней части корпуса, которая имеет дополнительную опору (высотой 5 мм) на задней стороне. Он предотвращает нежелательный изгиб всех соединяемых элементов.

Распечатать инструкции

Бренд принтера:
Пруса

Принтер:
И3 МК3С

Плоты:
Нет

Поддерживает:
Да

Разрешение:
0,2

Заполнение:
20%

Нить:
PlastSpaw PLA, ABS, ASA, PETG

Примечания:
Используйте опоры и 3 периметра.
