Крыльевой фонарь (обновленный кольцевой элемент), штабели..

WoW, спасибо Пруса за то, что объявил меня победителем. Я очень благодарен за это.

Если у вас есть вопросы по проекту, вы можете написать мне в любое время.

Спасибо Кристиану Швинну Aircoookie за это замечательное программное обеспечение WLED https://github.com/Aircoookie.

Если вам нравятся проекты WLED, возможно, это что-то для вас. Добавил вторую версию. Описание ниже. Увидеть Make было бы здорово :)

Если вы предпочитаете, чтобы освещение было на стене, посмотрите этот проект: https://www.printables.com/de/model/480506-led-tubes

Очень важно: если возможно, используйте функцию arachne в своем слайсере. Если эта функция не поддерживается, включите печать тонких стенок!!! Если возможно, используйте слайсер Prusa и насадку 0,6.

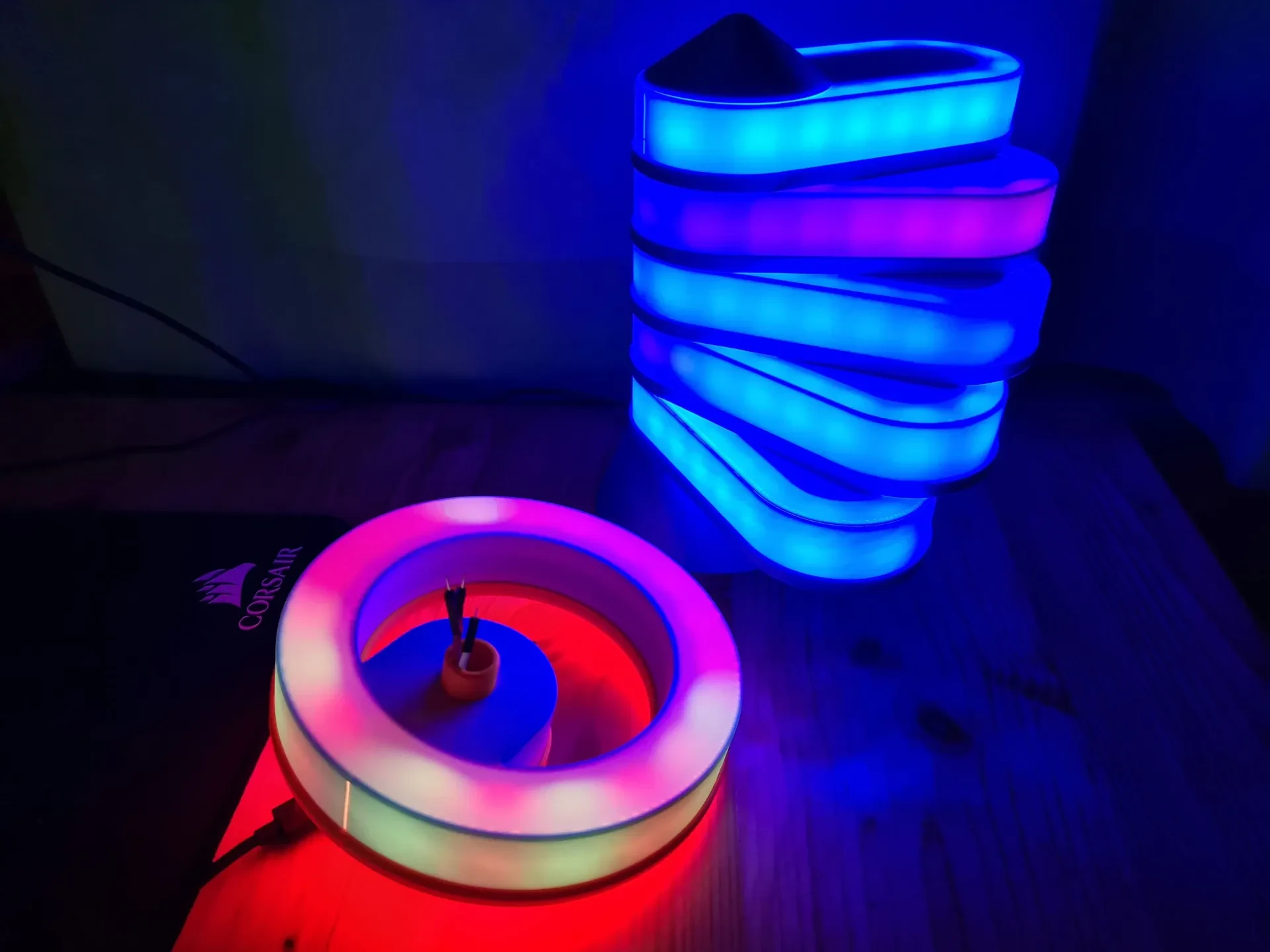

Версия с полной кольцевой лампой

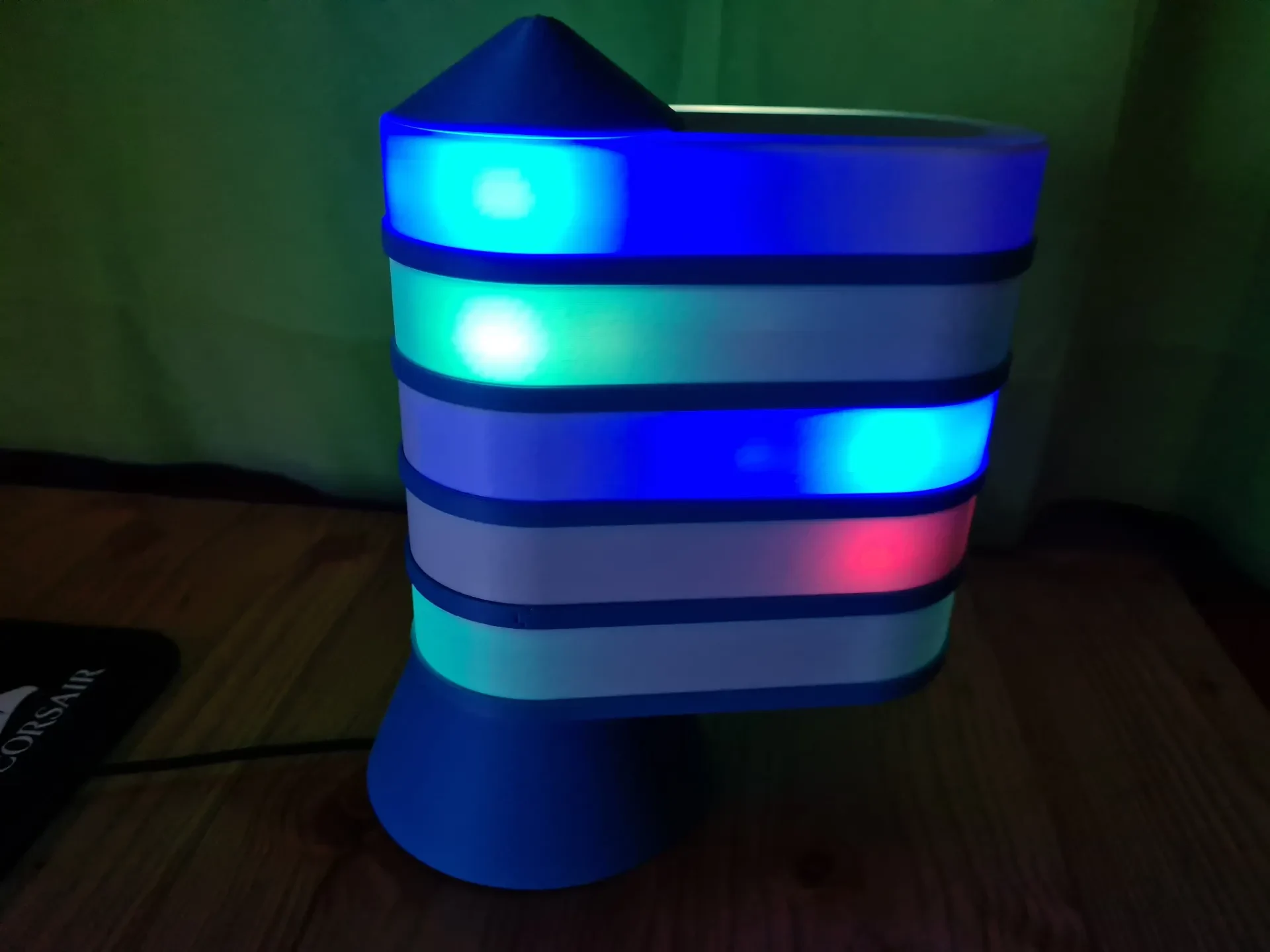

Версия с полной крыльевой лампой

Эта установка с пятью крыльями идеально работает со стандартным зарядным устройством для мобильного телефона. Вам не нужен другой адаптер питания. ESP32 имеет разъем micro USB.

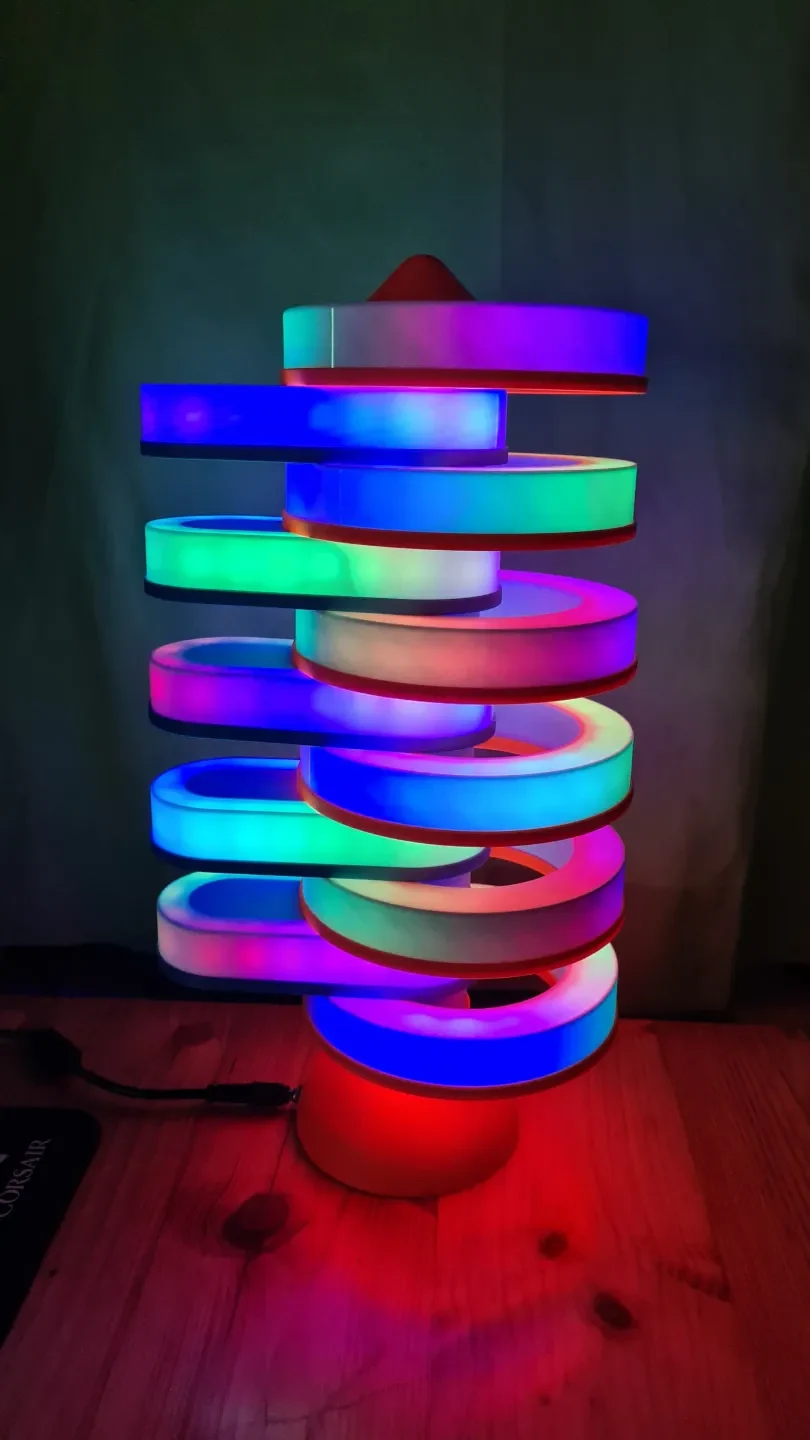

Если вы хотите построить большую башню, вам понадобится более мощный адаптер питания. Вы можете использовать нижний базовый файл большего размера.

У WLED есть отличный форум и возможность выбрать подходящую мощность для вашего проекта. Если вы используете много светодиодных фонарей, вам понадобится нечто большее, чем просто зарядное устройство для телефона. Прежде чем приступить к работе, сначала проверьте, сколько энергии требуется вашему проекту.

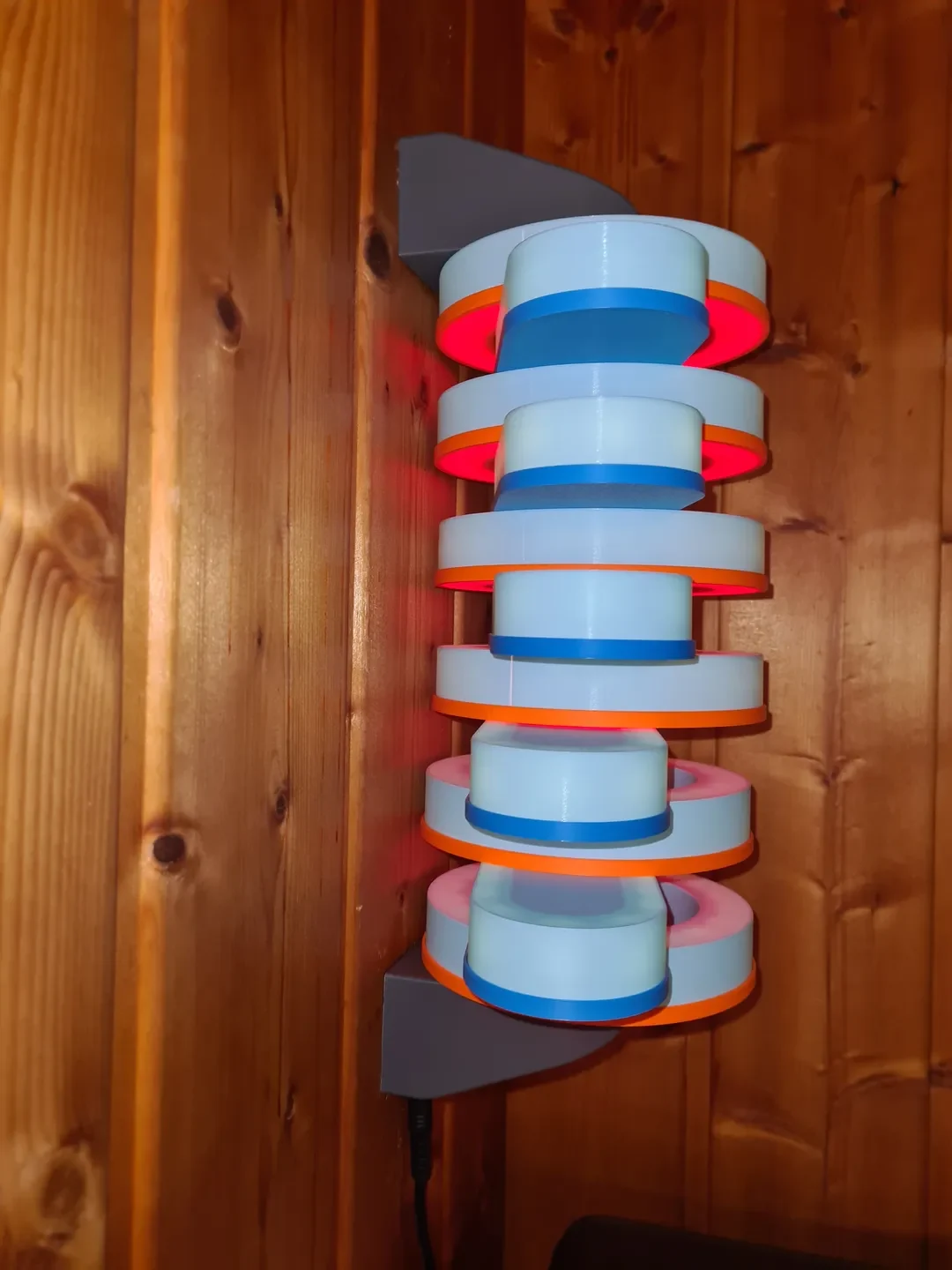

Я теперь еще добавил настенное крепление

Настенный кронштейн одинаков для верха и низа. Внизу нужен ниппель, а сверху заглушка плюс 4 винта.
Ниппель в нижнем кронштейне и заглушка в верхнем.
Пропустите кабели через отверстие.
Теперь подключите кабели к ESP32 и разъему питания.

Здесь вы можете увидеть прикрепленные и смонтированные кронштейны.

Вы можете комбинировать и вращать все компоненты по своему желанию.

Это светодиодная лампа для преимущественно программируемых светодиодных лент. Вы также можете использовать обычные светодиодные ленты, но их придется разрезать и снова припаивать или соединить зажимами.

Каждое крыло является независимым компонентом и может расширяться так часто, как вы захотите. Вы можете повернуть крылья в любое положение в радиусе 360° по вашему желанию.

Каждое крыло состоит всего из двух частей, которые скрепляются между собой. Крепежная пластина и крышка.

В нижней части имеется основание, в котором есть место для ESP32 и вырез для кабеля. Колпачок сверху служит отделкой.

Здесь я показываю вам сборку одного из крыльев:

Длина светодиодной ленты и провода.
Основание и крышка одного крыла.
Припаяйте провода к светодиодной ленте.
Обожмите вилки Dupond на проводе. Обязательно проверьте направление светодиодной ленты. На входе должна быть розетка. Если у вас есть, вы можете использовать другие вилки.
Разместите светодиодную ленту, как показано на рисунке.
Перекройте кабели и пропустите их через отверстие.
Теперь приклейте светодиодную ленту на основание крыла.
Вот как должны выглядеть провода, когда вы закончите.
Теперь проденьте трос нижнего крыла вверх через среднее отверстие.
Теперь подключите тросы нижнего крыла к верхнему крылу.
Теперь можно прикрепить дефузор.
Следующее крыло готово.
Теперь поместите основу на нижнее крыло.
Прикрепите ESP32 к нижним тросам крыла.
Поместите крыльевую лампу на основание.
Подключите кабель к адаптеру питания, поздравляем с красивой светодиодной лампой :)

Если крылья вращаются и ослабляются, можно обмотать верхний сосок скотчем. Я попробовал, и это сработало хорошо.

Вот вторая версия. Выбирайте, что вам больше нравится.

Все материалы остались прежними, только светодиодную ленту пришлось сделать немного длиннее.

Список спецификаций, которые я использовал:

Светодиодная лента WS2812B 60лед/м

ЭСП 32

Пробки Дюпон

Светодиодный провод

Все, конечно же вам понадобится паяльник и припой.

Программное обеспечение для ESP32 — WLED https://kno.wled.ge/

Все детали напечатаны PLA с соплом 0,6.

Очень важно: если возможно, используйте функцию arachne в своем слайсере. Если эта функция не поддерживается, включите печать тонких стенок!!! Если возможно, используйте слайсер Prusa и насадку 0,6.

Надеюсь, вам понравится проект.
