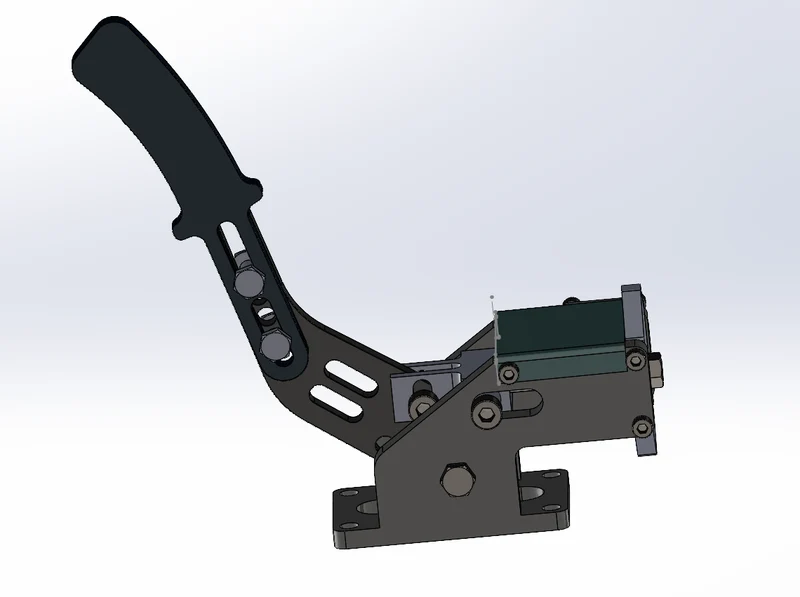

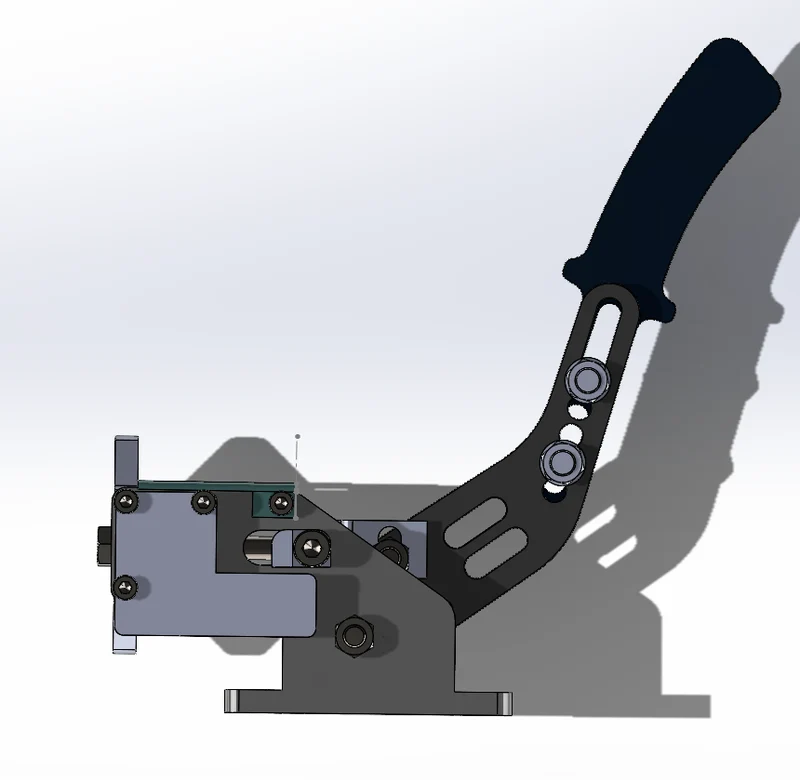

Ручной тормоз Sim Racing V2

Это вторая версия ручного тормоза Sim Racing. В нем используется меньше винтов, и его легче собирать. Основание и две боковые панели теперь представляют собой одну деталь, что упрощает сборку. Возможно, он не такой красивый и надежный, как первый, но мне было очень весело.

Электронные части:

-Ардуино Про Микро
-Сдвижной потен��иометр (Д x Ш x В) 35 x 9,5 x 6,5 мм F2031N ход 20 мм
-Некоторые кабели
-Микро-кабель USB

Механические части:

M5x10 2
M5x20 2
M5x25 1
M5x30 2
M5x35 2
M8x25 3
M8x70 1
М8х80 1
Гайка M8 4
1,2x9x45 мм Пружина x1 Вы можете выбрать, какую пружину вы хотите использовать.

Инструменты:

Суперклей (не горячий клей)
Шестигранные ключи 4 и 6
Ключ 13мм
(Аэрозольная краска)

Маленькие подсказки:

Я пометил ручку цветом, чтобы она была гладкой, и нанес несколько слоев аэрозольной краски после приклеивания ее к ручке. Кроме того, если вы хотите добиться более плавного ощущения, используйте одну или две термоусадочные трубки на направляющем винте пружины, чтобы пружина не застряла.

Я рекомендую посмотреть это видео в качестве ориентира и руководства.

Если вы хотите использовать Raspberry Pico вместо Arduino Pro Micro. Следуйте инструкциям на странице Github, созданным Rikietje:

https://github.com/DartLazer/PicoRacing-Handbrake-V2

Благодарим вас, Rikietje, за то, что поделились своим кодом!
