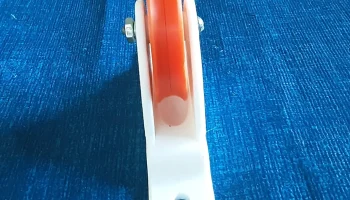

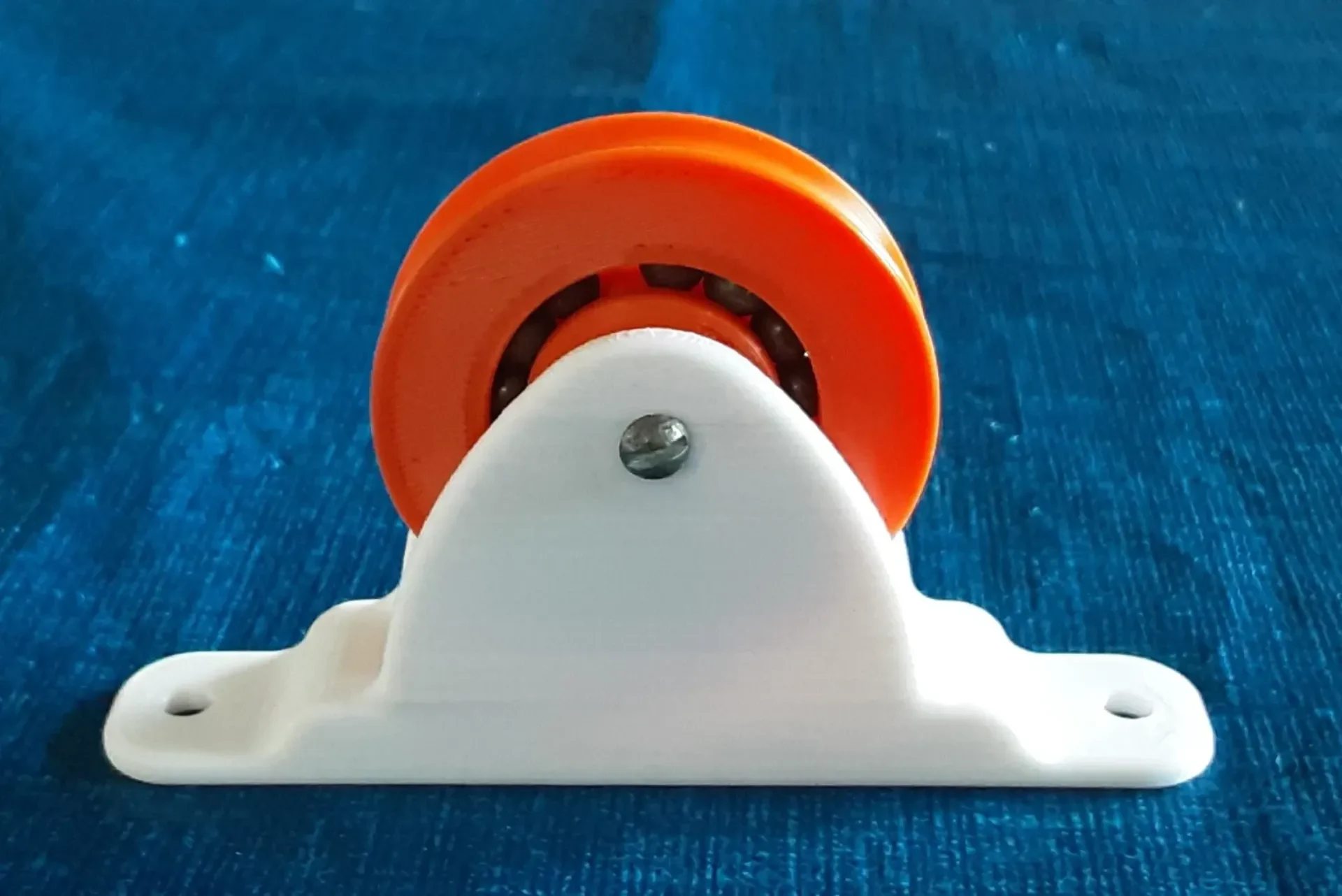

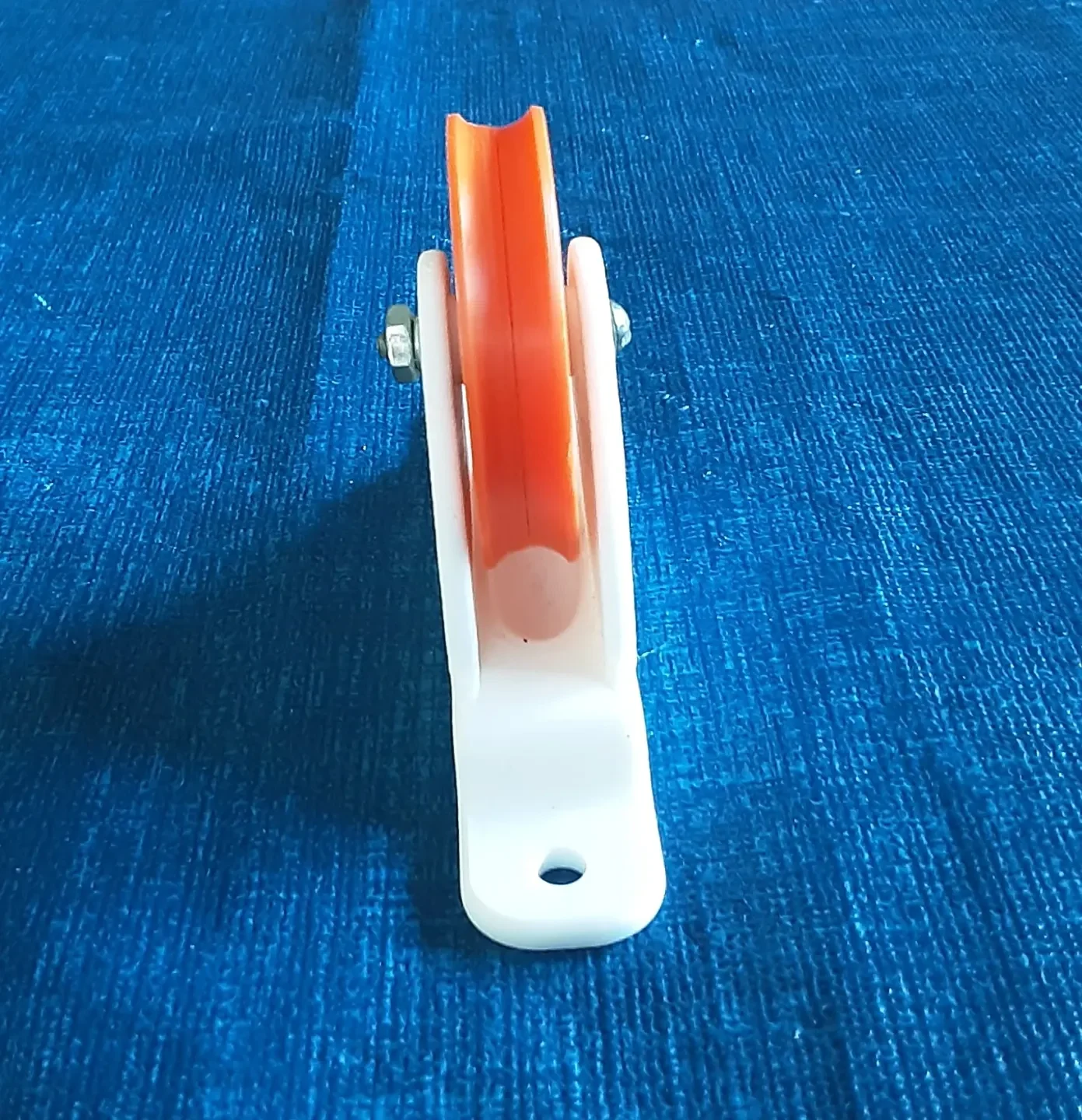

Блок шкива
Этот блок напечатан без полей и опор. Для большей прочности я обычно печатаю с дополнительными периметрами. Я использую PLA для прочности.
Внешняя канавка подшипника и рельеф в блоке должны позволять беспрепятственно использовать веревку диаметром до 10 мм (3/8 дюйма).
В подшипнике используются шарики диаметром 6 мм, которые доступны в виде шариков для страйкбола. Подшипник вращается очень легко, как обычный шарикоподшипник. Подшипниковый узел состоит из 4 частей, что позволяет размещать шарики после печати. Можно использовать 12 или 13 мячей. В зависимости от настроек принтера и различий в нити вы можете поэкспериментировать с количеством шариков. Для обеспечения гладкости рекомендуется печатать подшипник с высотой с��оя 0,15 мм. Половинки внутреннего и внешнего колец соединяются с помощью конической посадки с натягом в виде шпунта и канавки, и для соединения друг с другом потребуется некоторое усилие, поэтому клей не требуется. При правильной установке между половинками кольца не должно быть заметного зазора.
Следует распечатать 2 шайбы и поставить их между подшипником и самим блоком.
Блок можно печатать с высотой слоя 0,2 мм.
В качестве оси используйте болт и гайку 6-32 или аналогичный. Если отверстие слишком узкое, слегка увеличьте его сверлом 9/64 или расширьте отверстие по резьбе винта.
Подшипниковый узел
Плотно соедините обе половины внутреннего кольца. Чтобы закрыть зазор, можно использовать молоток или тиски.
Положите половину внешнего кольца на плоскую поверхность и примерно отцентрируйте готовое внутреннее кольцо внутри.
Добавьте 12 или 13 шариков. Возможно, придется слегка втолкнуть шарики в канавку.
Плотно подсоедините вторую половину внешнего кольца. Чтобы закрыть зазор, можно использовать молоток или тиски.
