Блок и захват

Это общие блоки для создания: http://en.wikipedia.org/wiki/Block_and_tackle

Среди других опций вы можете выбрать количество шкивов, которые удерживают блоки.

НЕ ИСПОЛЬЗУЙТЕ ЭТО ДЛЯ ОХРАНЫ ЖИЗНИ ИЛИ ОБЪЕКТОВ ВЫСОКОЙ ЦЕННОСТИ!
ЭТО БЕСПЛАТНАЯ МОДЕЛЬ
ВЕСЬ РИСК ИСПОЛЬЗОВАНИЯ ЭТОГО ОБЪЕКТА НА ВАС
Я НЕ НЕСУ ОТВЕТСТВЕННОСТИ ЗА ЛЮБОЙ УЩЕРБ, ВОЗНИКШИЙ В РЕЗУЛЬТАТЕ ИСПОЛЬЗОВАНИЯ ЭТОГО ОБЪЕКТА.

Соответствующая деталь для подъемных опор

— https://www.printables.com/model/430640-stopper-clamp
— Некоторые полезные узлы перечислены в конце.

Пример

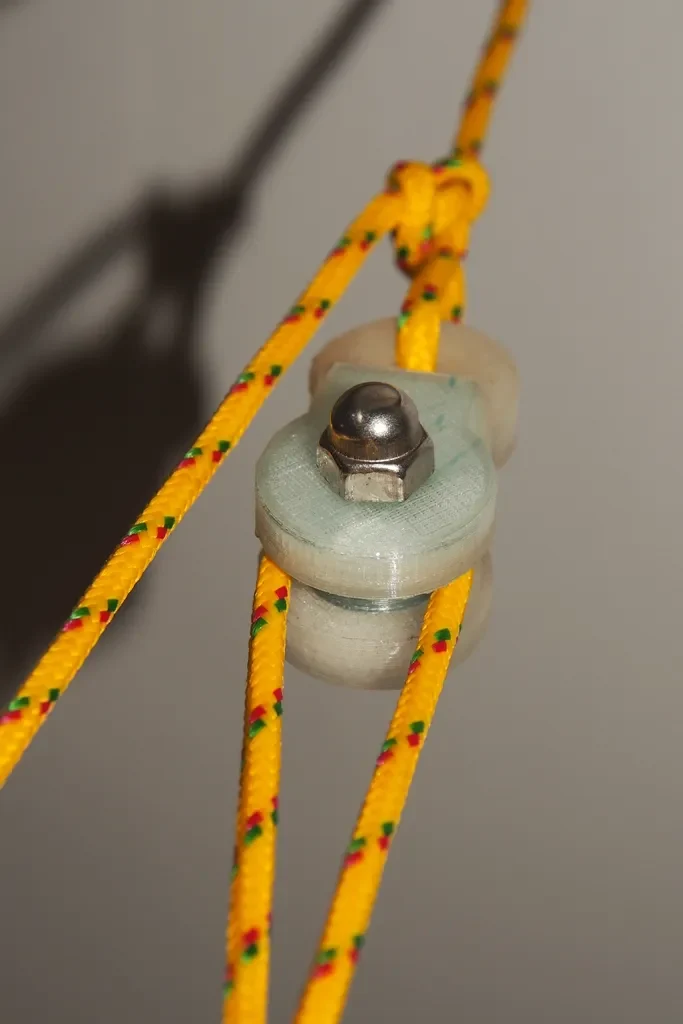

Одинарные и двойные блоки шкивов с остальными настройками по умолчанию предназначены для каната диаметром 4 мм и болтов M6. С их помощью вы сможете сделать:

2-кратное преимущество: снасти для оружия
3-кратное преимущество: захват передней шкаторины
Преимущество в 4 раза: двойной подкат

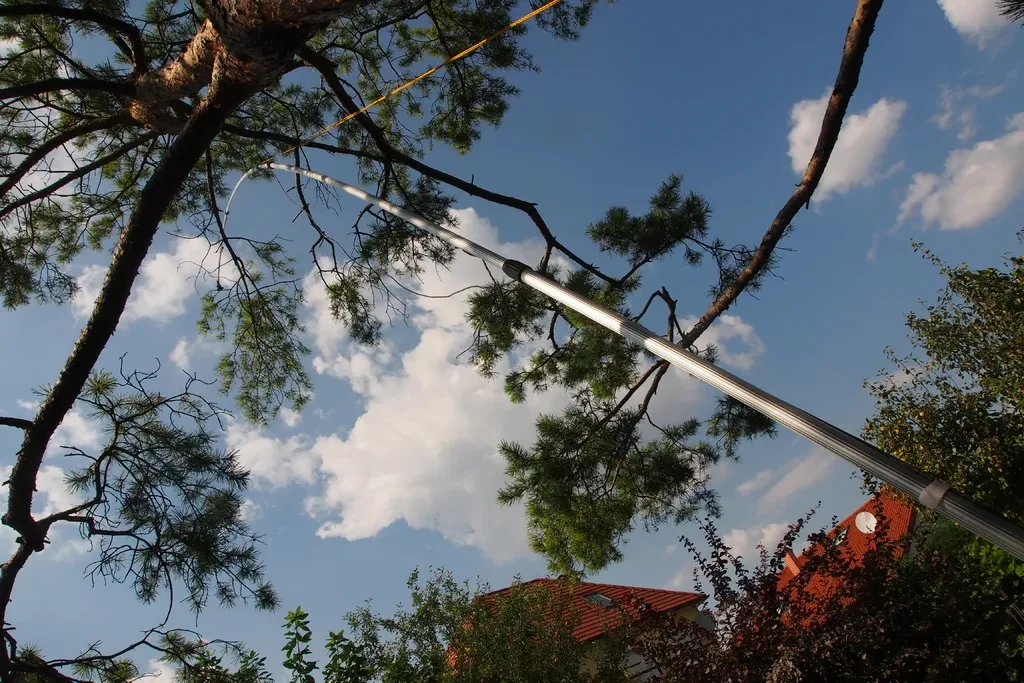

Я успешно опробовал снасть Luff со снижением нагрузки с 15 до 5 кг.

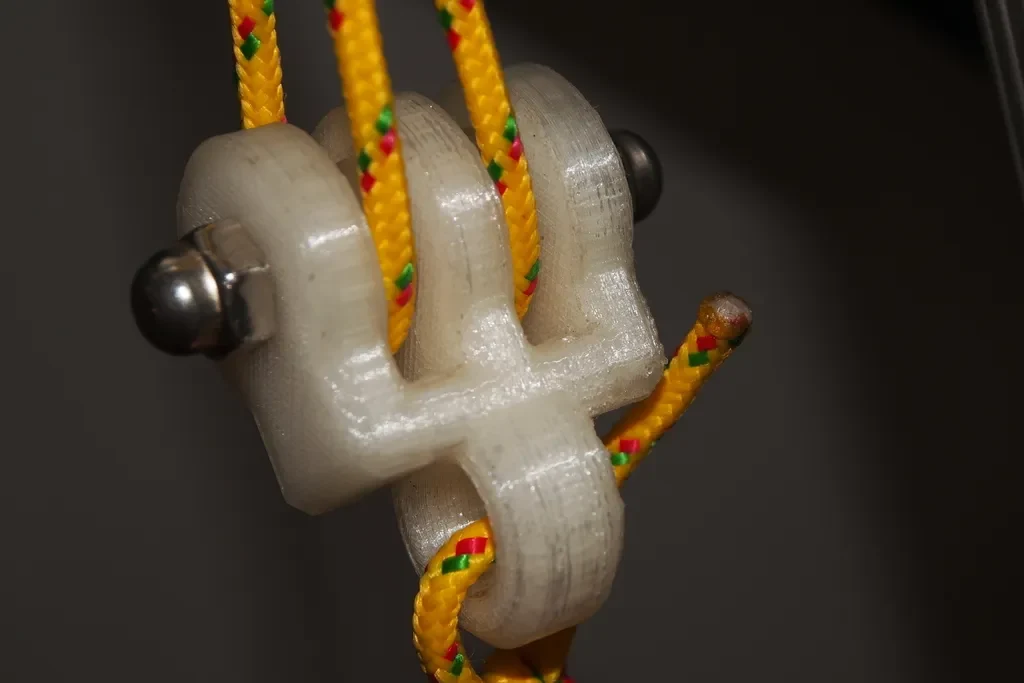

Чтобы воспроизвести мою установку, вам понадобится один двойной и один одинарный блок шкивов.
Сначала соберите блоки.
Затем наденьте проушину из одиночных блоков на один конец А веревки.
Концом веревки А обвяжите груз самозатягивающейся петлей.
Рядом с петлей свяжите петельку из одношкивных блоков в петлю-бабочку.
Проденьте дальний конец веревки B через один из шкивов двухшкивного блока.
Держите блок на некотором расстоянии.
Вернитесь назад и проденьте B через шкив с одинарными блоками.
Наконец, проденьте B через второй шкив двойного блока.
Постарайтесь, чтобы все было распутано.
Завяжите на конце веревки стопор на восемь узлов, чтобы она не выскользнула.
Используйте два булиньных или самозатягивающихся узла, чтобы прикрепить проушину двойного блока к опорной конструкци��.
Законченный! Теперь можно начинать тянуть. Когда груз будет на месте, завяжите сцепку вокруг одного из натянутых тросов, чтобы закрепить его.

Подсказка

Печатайте слоями перпендикулярно отверстиям.
Распечатайте с полной поддержкой и после этого тщательно подпилите пластины для гамбургеров.
Для правильной работы отпечатки PLA необходимо смазывать.
если вы хотите заменить шкивы на шарикоподшипники, вот некоторая полезная информация:
толщина шкива = диаметр каната* sqrt(2)

В моем случае использовалась веревка.
дешевая полипропиленовая веревка диаметром 4 мм от Amazon.

Полезные узлы

При их использовании вам, вероятно, придется завязать несколько узлов:
петля средней веревки: http://en.wikipedia.org/wiki/Butterfly_loop
не затягивающаяся петля: http://en.wikipedia.org/wiki/Bowline
самозатягивающаяся петля: http://en.wikipedia.org/wiki/Double_overhand_noose
конечный узел: http://en.wikipedia.org/wiki/Figure-eight_knot
держите веревку в порядке: http://de.wikibooks.org/wiki/Klettern/_Seiltransport (de Seilpuppe -> en ???)
не затягивающаяся, но регулируемая петля: http://en.wikipedia.org/wiki/Blake%27s_hitch
можно связать при высоком натяжении: http://en.wikipedia.org/wiki/Round_turn_and_two_half-hitches
