608 Подшипниковый шкив "Скейтборд"

Мне нужны были дешевые шкивы с низкой рабочей нагрузкой для театрального такелажа, подходящие для VB 3-4 мм. Шнур из полиэстера (жалюзи), поэтому я решил разработать такие, в которых используются вездесущие и дешевые подшипники 608/608ZZ для плавного хода. У меня уже была связка, и я знаю, что они широко доступны.

Я решил, что вместо того, чтобы полагаться на подгонку деталей или клей, чтобы скрепить блок, или на дополнительную ширину болта и гайки в качестве оси, я бы использовал оцинкованную стальную проволоку диаметром 1,5 мм. Теоретически, проволока также обеспечивает дополнительную передачу усилия от блока к оси и подшипнику для дополнительной прочности.

Загрузка/Предупреждение

Эта конструкция не имеет рейтинга SWL (безопасная рабочая нагрузка)! Он не сертифицирован ни на какую мощность.

Не используйте эту конструкцию для полетов или такелажа, где существует риск травмирования людей или животных.

Я еще не тестировал их с нагрузкой большей, чем прибл. 80 кг, ни более длительного времени. Пожалуйста, используйте осторожно и консервативно!

Тем не менее, я с радостью использовал около д��жины таких устройств для простого подвешивания деталей при регулярном движении, и они оказались очень полезными.

Строительство

Я распечатал несколько штук в PETG. Я рекомендую попробовать «готовые к печати» файлы, в которых все три напечатанные части хорошо разложены для нарезки.

Настройки печати проверены:

PETG, высота слоя 0,2 мм, заполнение 80 %, без опор и полей.

В центре оси имеется утопленный путь для вязальной проволоки, а выше — через два сквозных отверстия, отогнутый назад. С помощью плоскогубцев проволоку (оцинкованную «ограждающую» проволоку толщиной 1,5 мм) следует отрезать примерно до длины (~ 90 мм), вставить через ось и отцентрировать, резко согнуть вдоль выемок и пройти через отверстия. Вставьте его в углубление, сильно потяните с другой стороны, затем обрежьте, чтобы осталось прибл. Выступают по 3 мм с каждой стороны. Сложите оставшуюся длину в короткие углубления, чтобы зафиксировать блок в закрытом состоянии.

Установка

Если ваш принтер не обладает хорошей точностью размеров, вы можете вместо этого попробовать файл с «более высокими зазорами», который был оптимизирован на моем старом принтере.

Вы также можете открыть прилагаемый архивный файл Fusion 360 и настр��ить значения шагов смещения лица на временной шкале. Насколько я понимаю, неразумно ожидать, что каждый будет иметь доступ к проприетарному программному обеспечению, я также буду рад помочь с предоставлением модифицированных файлов, если вы отправите мне сообщение здесь, на Prusa или через Mastodon (@s0@cathode.church).

Вы можете попробовать приспособиться к шкивам большего размера, но я еще не пробовал.

Фотографии

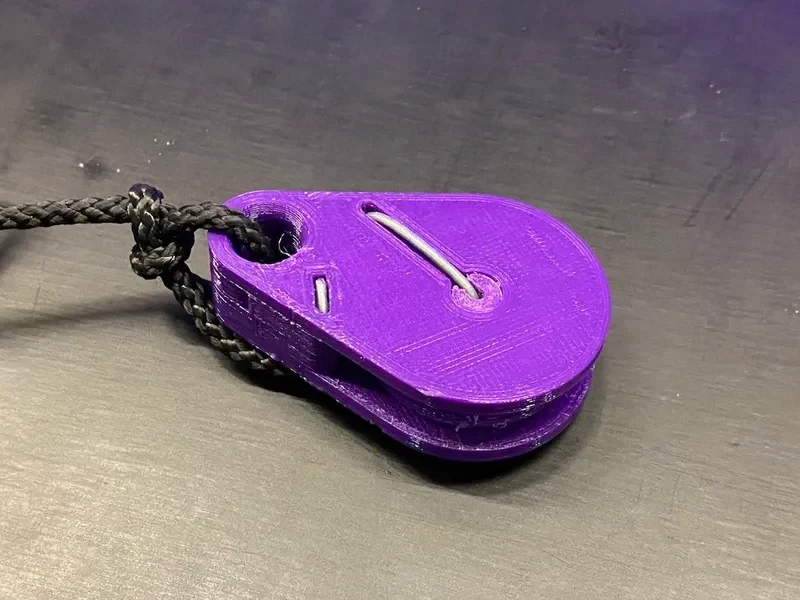

Блок шкивов с фиолетовым принтом и шнуром VB, продетым через ушко. Проволока загибается через углубления/отверстия, чтобы зафиксировать ее в закрытом состоянии.

Блок шкивов с фиолетовой печатью открыт, шкив прижат к подшипнику, а подшипник прижат к оси.

Части шкивного блока с фиолетовой печатью сразу после печати.
