FLP-07 Goblin - Shell Lock Remix

Обновление от 28 мая 2025 г. — понял, что сделал надрез на кобуре неправильно, удаляя файлы кобуры, пока не сделаю все правильно.

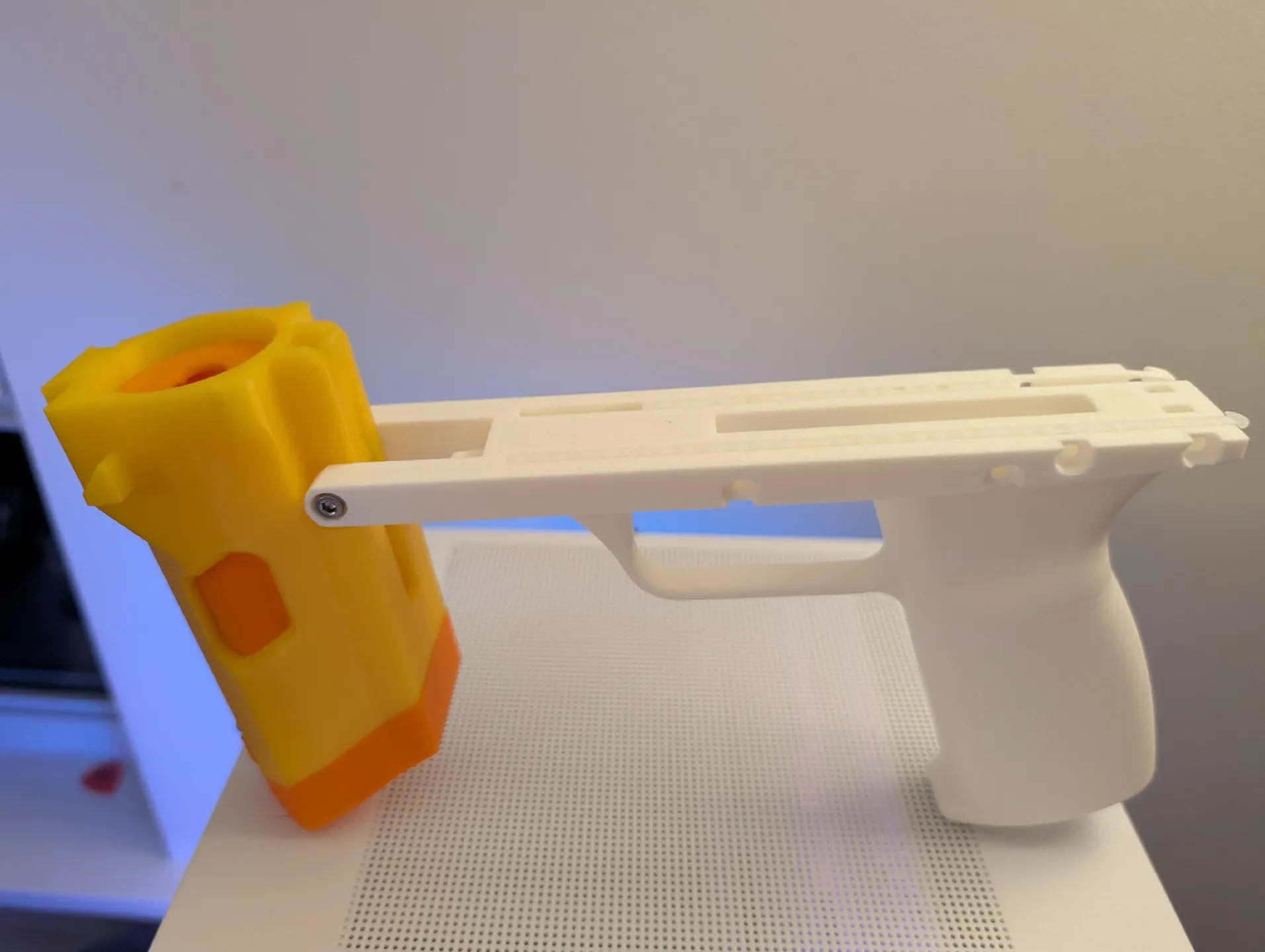

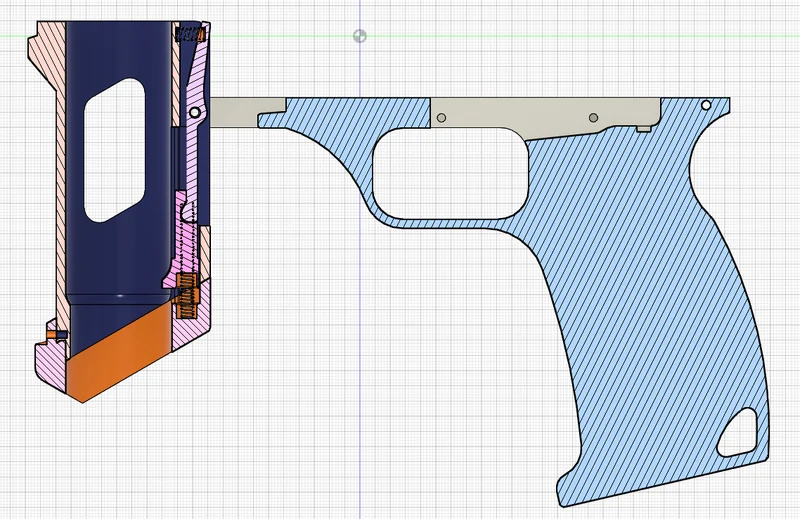

Мне очень нравится гоблин, но мне также нравится, как работает система вставки/выбрасывания снаряда Yeethammer, поэтому я спроектировал защелку, которая удерживает снаряд на месте, пока передняя часть не закроется. Толкатель, добавленный к рукоятке, освобождает защелку и прижимает корпус к уплотнительному кольцу.

Толкатель также теперь приводится в действие пружиной, а не упругой.

Это вообще не должно влиять на производительность, просто забавный ремикс, который я сделал, чтобы улучшить свои навыки в САПР.

Модифицирован для оригинальной рукоятки и ремикса рукоятки рыси, а также имеет выемки для соответствия шепталу в оригинальной кобуре и ремиксу кобуры с петлей для ремня.

Требуются две пружины, шептало ствола поворачивается на существующем винте, на котором вращается передняя часть.

Иссушающий источник

Я использовал пружину ручки (4 мм, диаметр 0,4 мм), обрезанную до ~ 10 мм, аналогичную пружине, используемой для шептала плунжера.

У меня есть пружины, которые я вырезал для различных проектов: https://www.amazon.com/Customized-Galvanizing-Compression-Diameter4mm-Diameter25mm/dp/B08P8Z1J5S/ref=sr_1_4

Эта пружина также должна работать, если вы не хотите ее урезать, но я ее специально не проверял: https://www.amazon.com/uxcell-0-4mmx4mmx10mm-Stainless-Compression-Springs/dp/B076M55S7F/ref=sr_1_4

Выталкивающая пружина

Обновление: я считаю, что эта пружина лучше всего, она может быть немного тугой, поэтому вы можете ее немного отрезать, если хотите, но тугая — это хорошо, потому что ей нужно бороться с воздухом, выходящим из плунжера.

https://www.amazon.com/dp/B076LTYY5K

Внешний диаметр 6 мм, размер провода 0,6 мм, свободная длина 50 мм
