Резак под углом для уплотнения панели / зажимы панели дл...
Мод Clicky-Clack Fridge Door Mod для принтеров Voron 2.4 и Trident является одним из лучшие моды, которые вы можете сделать для своего принтера Voron. В моде используется резиновая полоска (также известная как «зажимы для панели»), которая находится между экструзией и акриловой панелью. Чтобы получить красивое и оптимальное уплотнение, следует обрезать углы этой полосы под углом 45 градусов (под углом). Однако полоска имеет несколько неправильную форму, и совершенно не очевидно, как ее сориентировать, чтобы получить правильный скос.

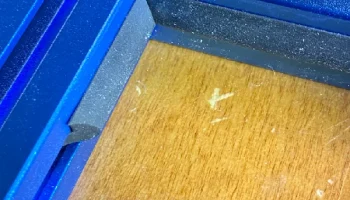

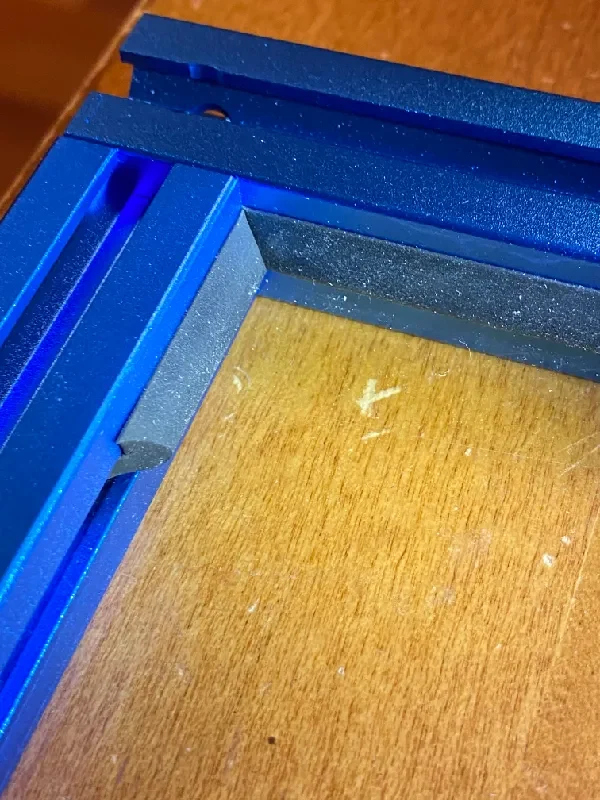

Вот здесь-то и приходят на помощь приспособления в этой модели. Используя эти приспособления, вы получите идеальные скошенные углы без зазоров (см. второе фото). Приспособление работает с планкой от Misumi (HSCPF3H-B), а также с той, которая входит в комплект дверных комплектов LDO Clicky-Clack. Возможно, с другими это сработает, но я проверял с этими двумя.

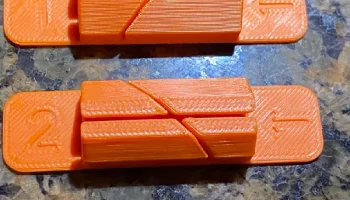

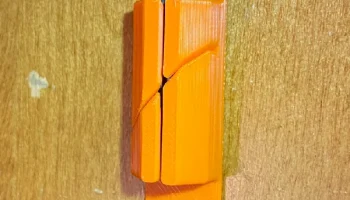

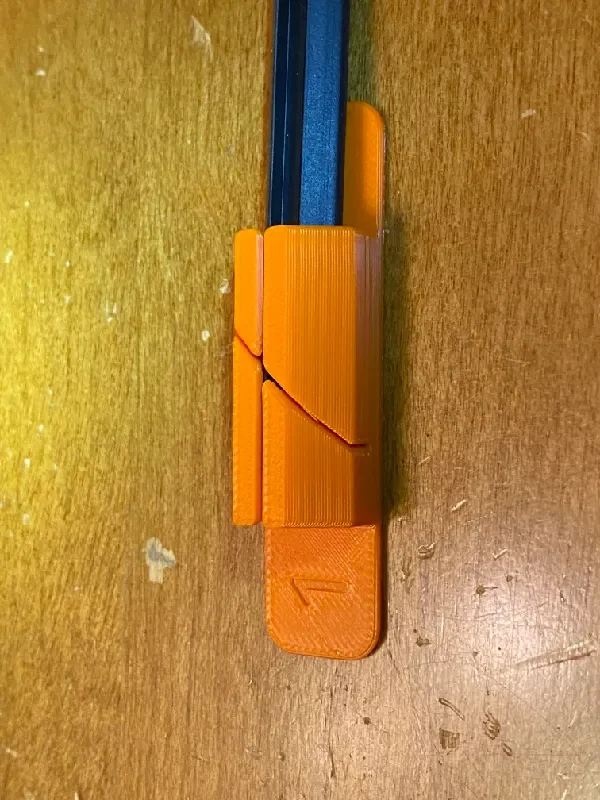

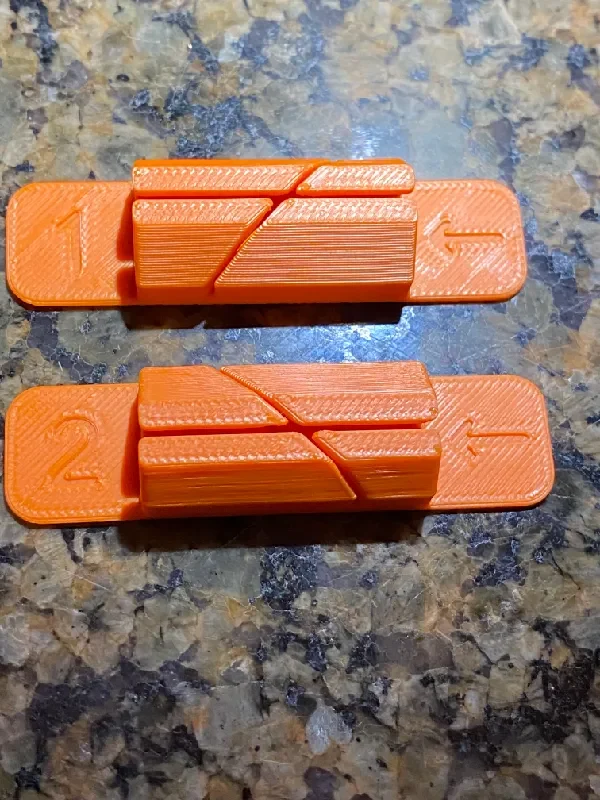

Имеется два резака, пронумерованные 1 и 2. Чтобы разрезать полоску, сначала вставьте один конец полоски в резак 1. Вставьте полоску в сторону, на которой указана стрелка. Обратите внимание на ориентацию — полоску можн�� вставить только одним способом. Если она не подходит, попробуйте другой конец полоски. Посмотрите фотографии, если вы все еще не уверены. Вставьте канцелярский нож в прорезь и разрежьте полоску. Я использую небольшой универсальный нож Olfa с лезвием толщиной 0,4 мм, но подойдут и другие (см. ниже, если лезвие вашего ножа слишком толстое).
Теперь измерьте внутренний размер выступа (расстояние между двумя выступами, с которыми он соединяется). Сделайте небольшую отметку на вершине резиновой полоски — она, вставленная в приспособление, появится в прорези вверху (это то, что будет прижиматься к выступу). Возможно, вам поможет маркер, предназначенный для разметки на черных поверхностях.

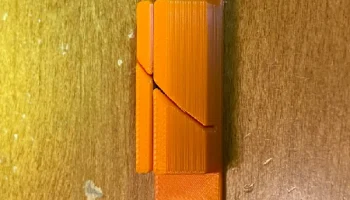

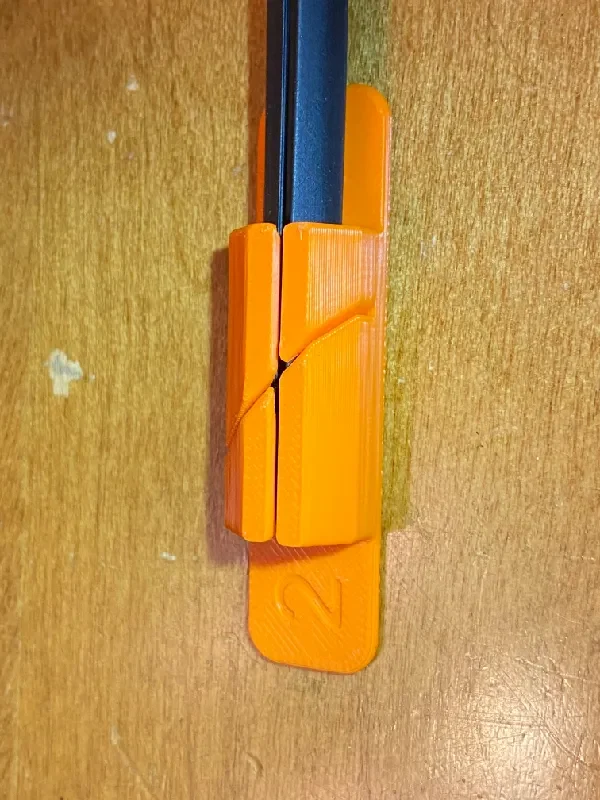

Теперь вставьте другой конец полоски (противоположный тому, который вы только что отрезали) в резак 2. Опять же, вы вставляете сторону со стрелкой, и она должна идти только в одну сторону. Чтобы облегчить вставку во второй нож, вы можете сначала отрезать полоску примерно на 1 см от отметки. Двигайте ножом по полоске до тех пор, пока сделанная вами отметка не станет видна и не совпадет с траекторией, по которой лезвие будет резать. (Если сомневаетесь, сократите время и поэкспериментируйте, поскольку в комплектах LDO этого материала едва хватает). Разрежьте полоску.
Если у вас есть полоска Misumi, имейте в виду, что она будет очень плотно прилегать. Поэтому, когда вы собираетесь вставить полоску, начните с размещения самого конца в слоте для экструзии, а затем сдвиньте ее вниз до упора. Вы не сможете сдвинуть его, если вставить больше, чем на несколько сантиметров! Но если вы ошибетесь, вы можете просто удалить его и попробовать еще раз. Полоса LDO прилегает гораздо свободнее, поэтому ее легче регулировать.
Я напечатал это в ASA, поэтому он должен нормально печатать из ABS или любого более простого материала (PLA, PETG и т. д.).

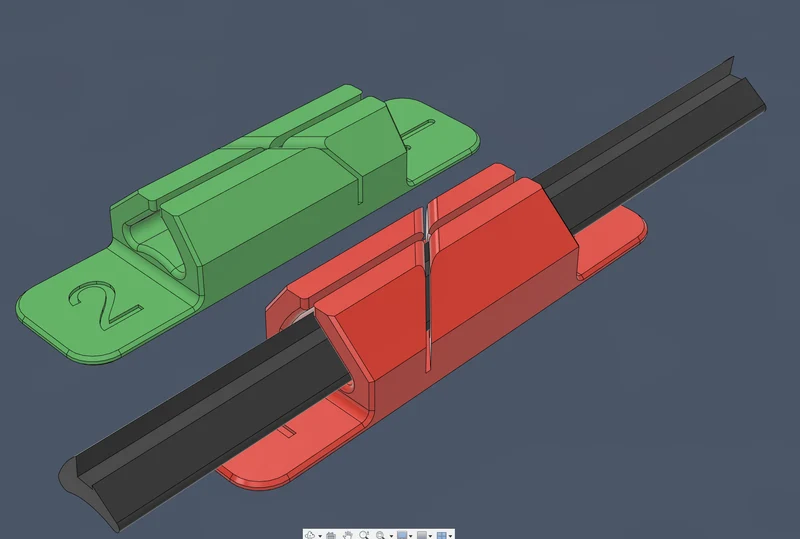

Примечание. Если ваш универсальный нож слишком толстый, в него включены исходные файлы САПР и параметр для указания слота. ширина.
