Передние юбки из плоской сетки для Clicky Clack с BTT HD...

Мне нужны были передние юбки из плоской сетки для моего 2,4 300 мм. Я не смог использовать существующую версию из-за щелкающей дверцы и BTT HDMI5, который я хотел использовать.

Вам нужно распечатать детали, как описано здесь:

отрегулируйте модификатор в срезе (измените тип на модификатор):

0 настенных петель, 0 верхних слоев, 0 нижних слоев

Заполнение 22 %, сотовое, угол 60 ° (зависит от расположения детали на рабочей пластине)

Ширина линии 0,42 мм

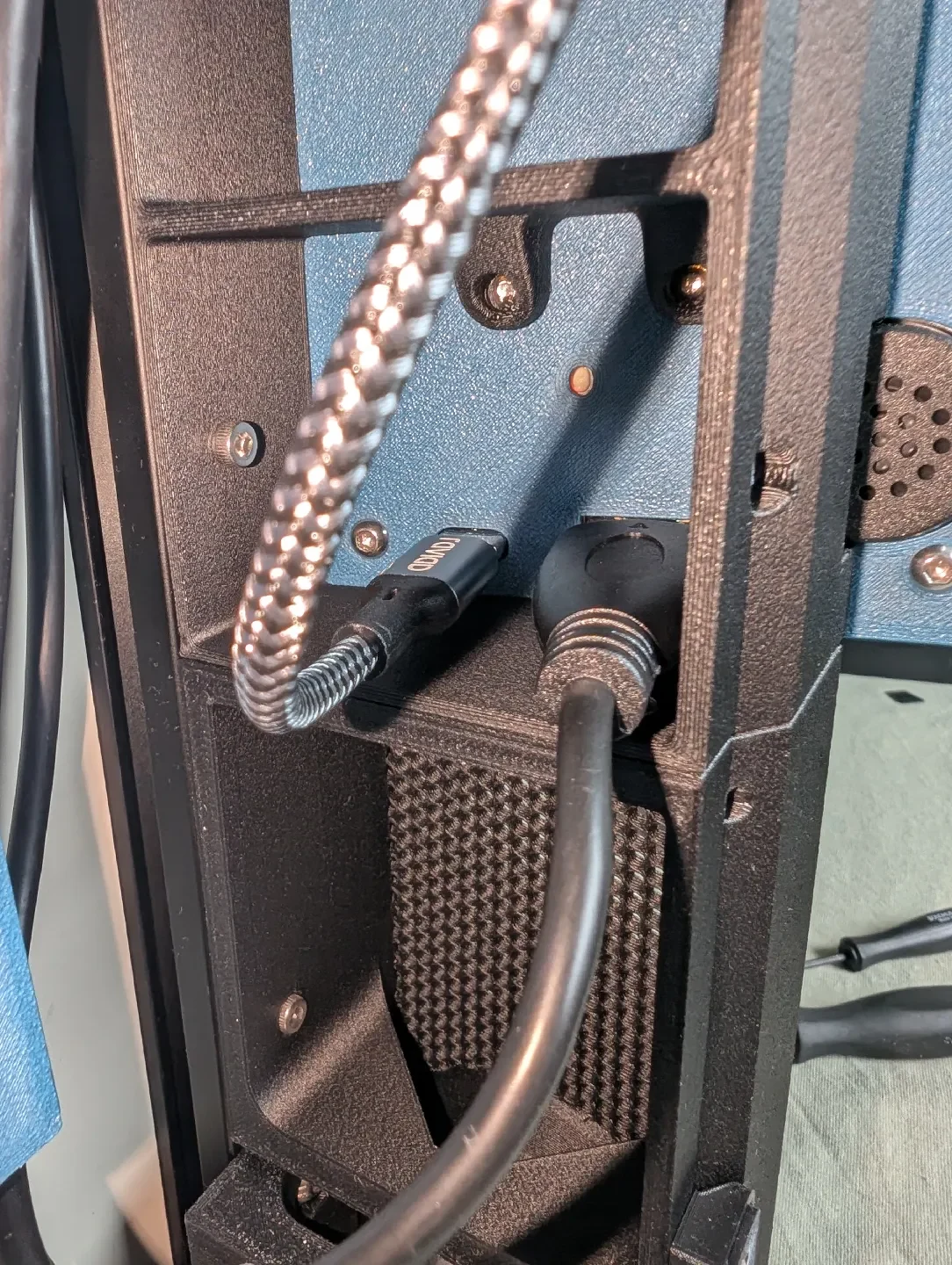

вы должны получить что-то вроде этого:

Спецификация:

для каждой стороны нужно:

7 термовставо�� Voron spec (4 для крышки ремня, одна для крепления нижней панели и 2 для соединения боковых сторон с средней частью).

4 M3x16 SHCS для чехлов ремней

2 M3x8 SHCS для крепления к раме

1 M3x8 SHCS для крепления на нижней панели

2 M3x8 BHCS для крепления средней части сбоку

для крепления экрана:

4 M3x8 BHCS для крепления крышки к юбке (сделайте это в первую очередь)

4 M3x6 BHCS для крепления экрана к корпусу (сделайте это вторым)

2 M3x8 SHCS для крепления юбки к раме

Версии:

Первоначальный выпуск V1

V2 Я немного изменила юбки. Я добавил немного прочности между верхом и низом, потому что, если вы случайно поднимете Ворон и удержитесь за юбку, он может сломаться на линиях слоев.

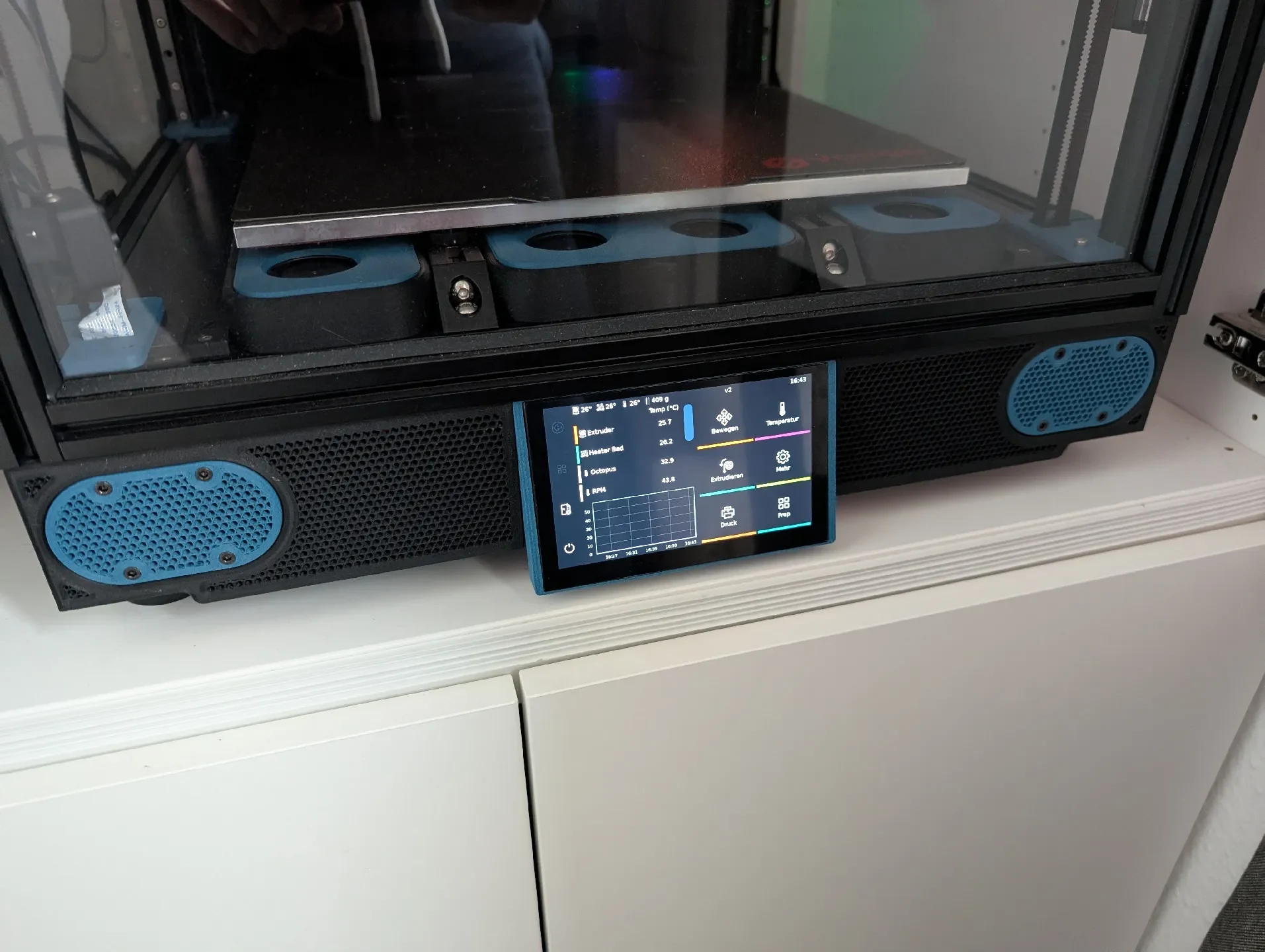

V3 позволяет печатать их без подставок и добавляет крепление для BTT HDMI5 v1.2 без шарнира. Вам не потребуются специальные кабели, если вилки не слишком толстые.

Вместо этого вы все равно можете использовать этот шарнир:
