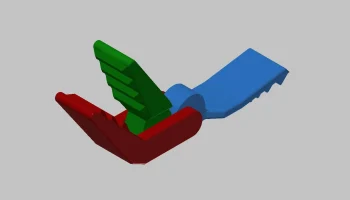

Зажим для сумки Cam-Lock

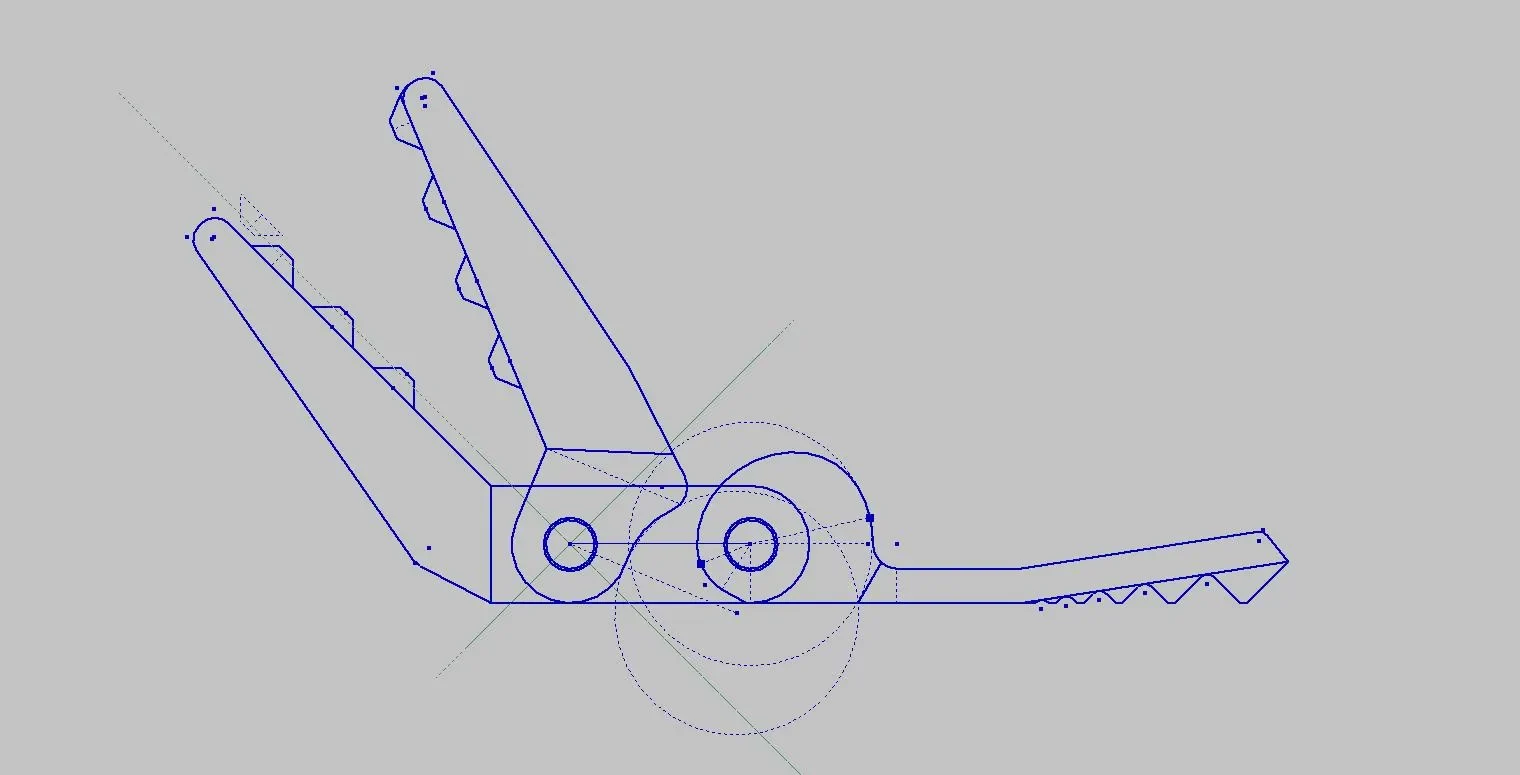

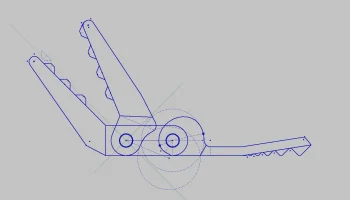

Я начал с клипа от @Andrei_24779. Я переделал его, чтобы узнать о работе кулачка, внес несколько незначительных изменений в дизайн и переориентировал его. Я распечатал как есть, без подставок.

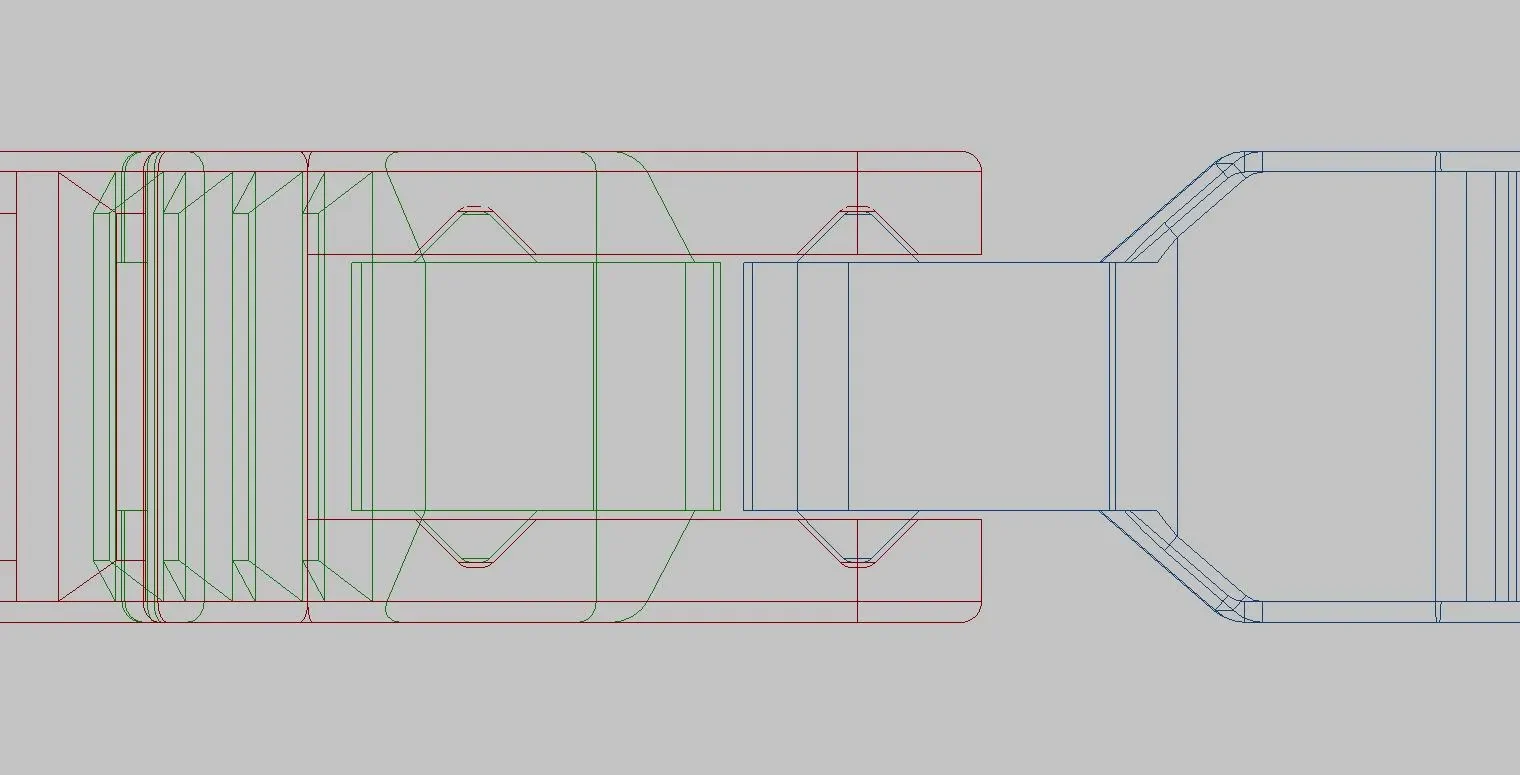

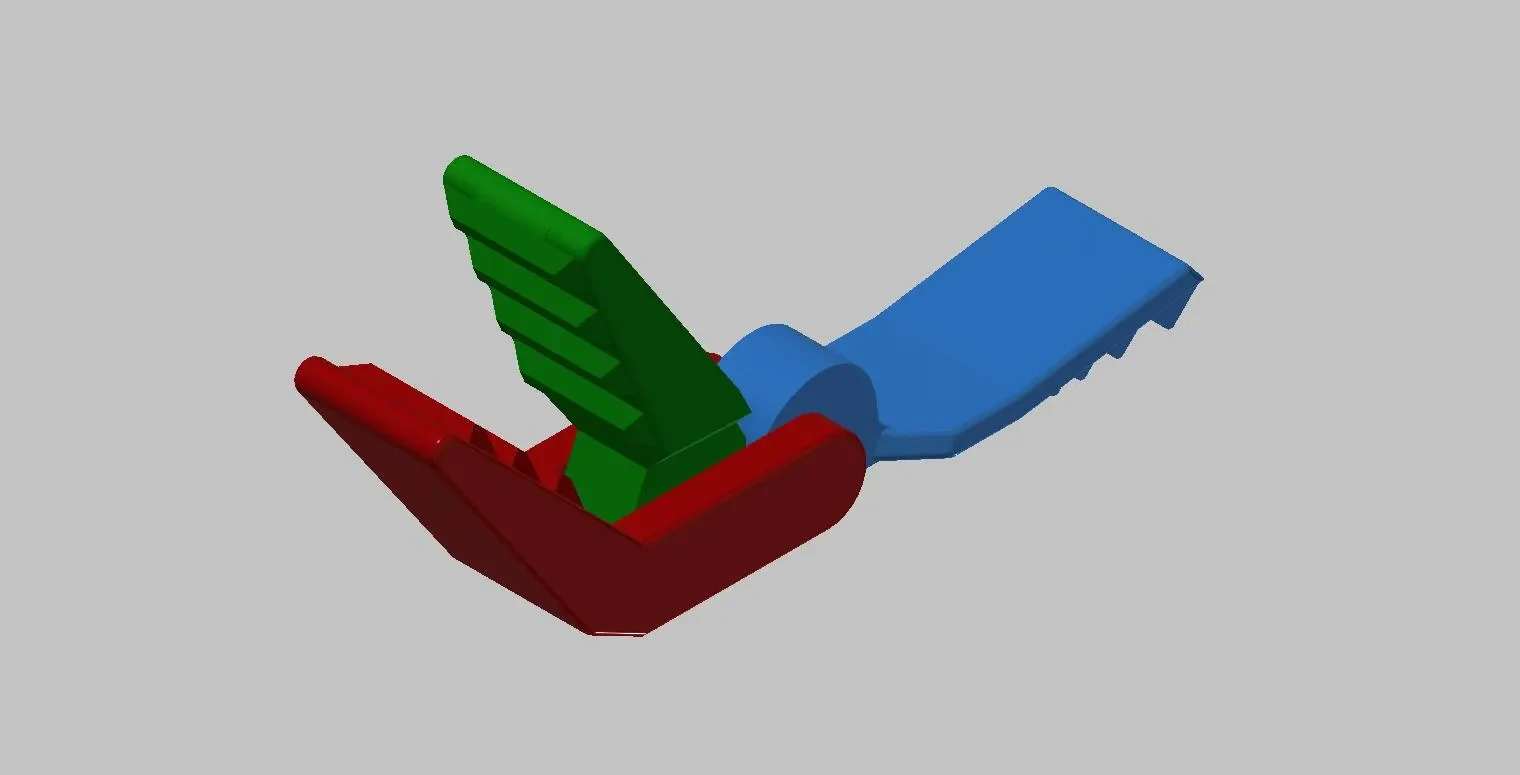

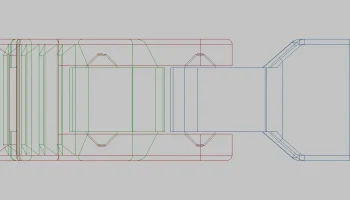

Я включил файлы Inventor и STP. Это параметрический параметр с использованием файла Excel для ввода. Обратите внимание, что некоторые настройки параметров могут привести к поломке модели.

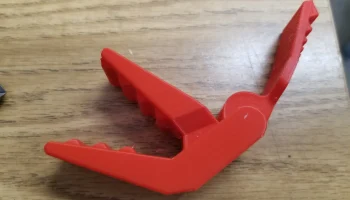

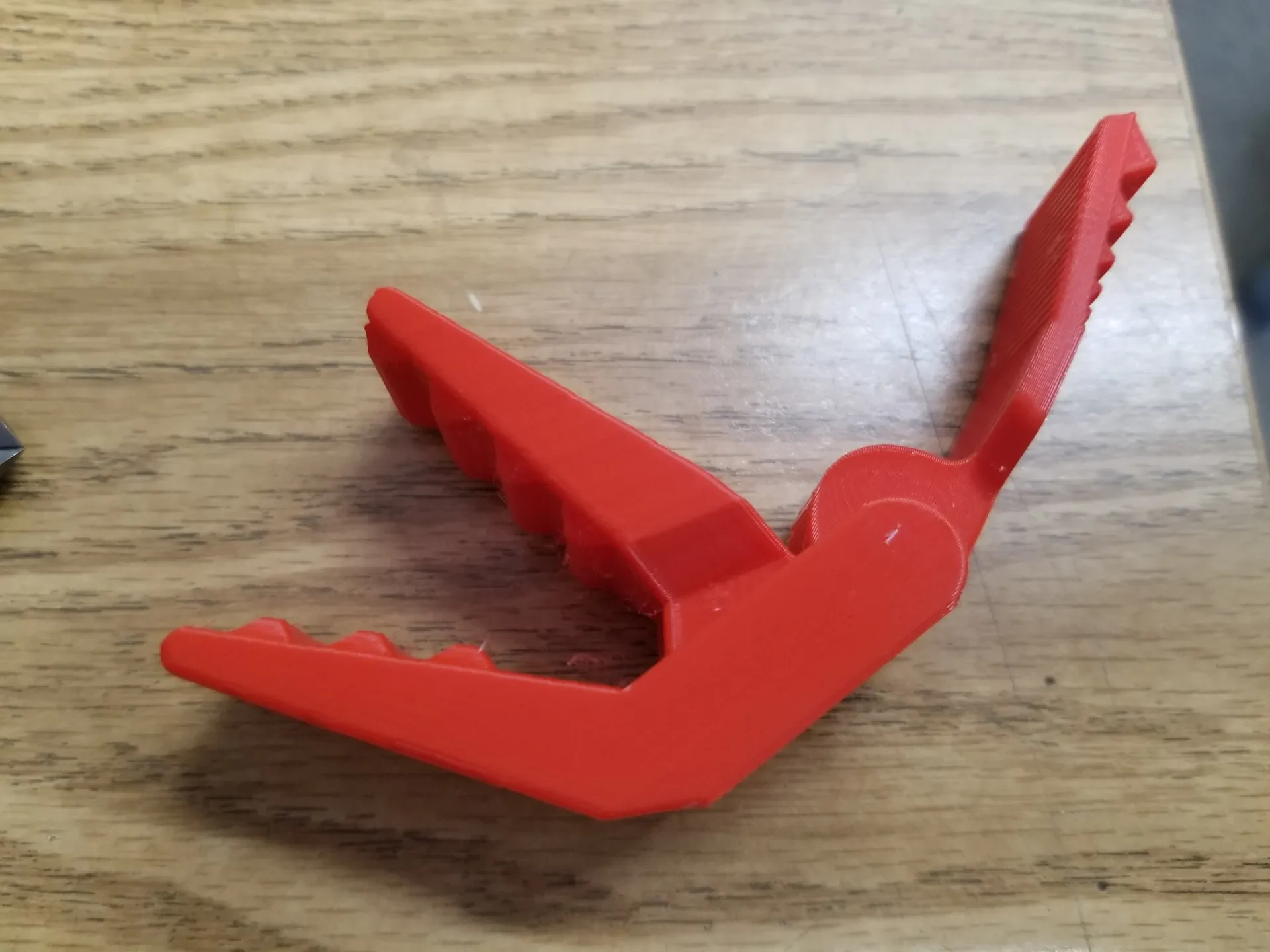

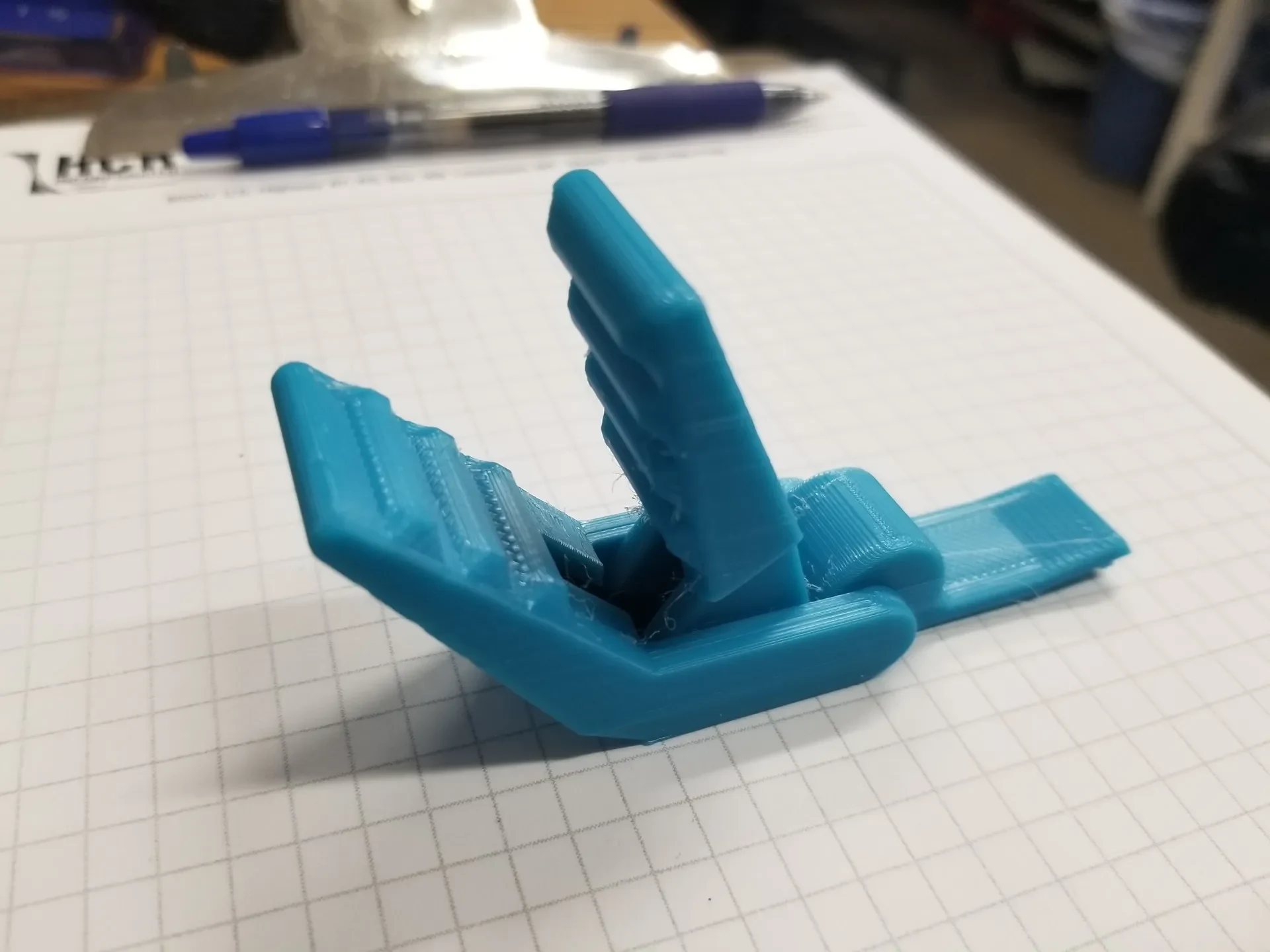

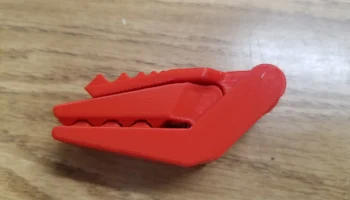

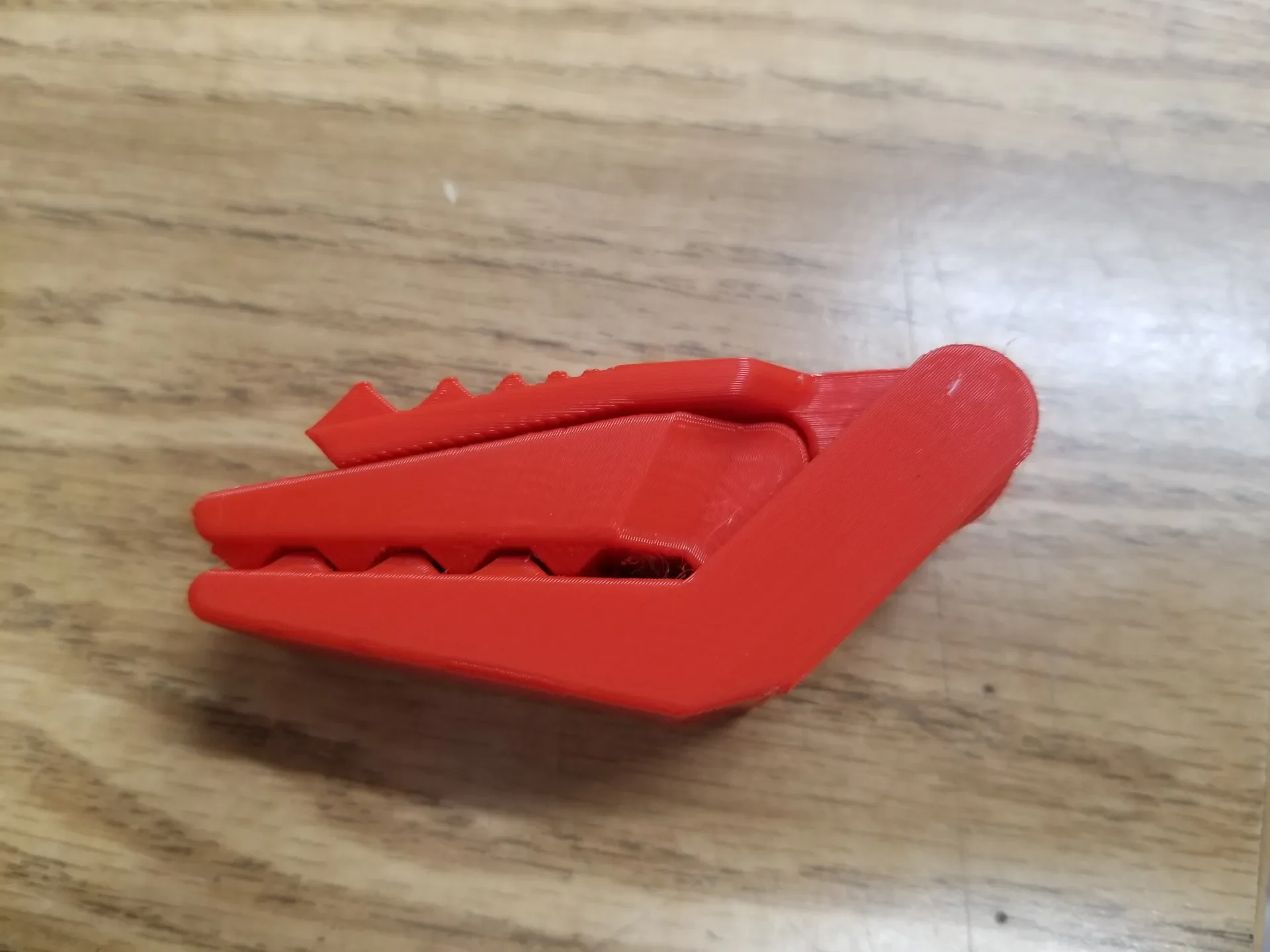

Я напечатал его на Lulzbot Pro с соплом 0,5, высотой слоя 0,2 из PLA с заполнением 20% (треугольники). Я также установил толщину стены на 3 для прочности.

Добавлен CamLock Clip VI.

Использованы конические петли, что сделало сочленение более свободным и плавным, без необходимости перемыкания шарнирных штифтов. Это позволяет использовать более широкую часть в центре для более широкого клипа в целом.

Добавлен CamLock Clip VII.

В этой версии я добавил пружину из PETG, чтобы губки открывались при отпускании кулачка. Я также сузил и укоротил рычаг кулачка. Печатается так, как ориентирован stl, без подставок. Сам зажим может быть изготовлен из PETG или PLA, пружина должна быть из PETG, иначе она изнашивается и ломается после нескольких использований.
