Кулачковый замок с французской планкой

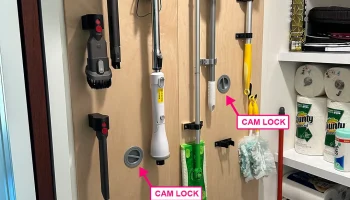

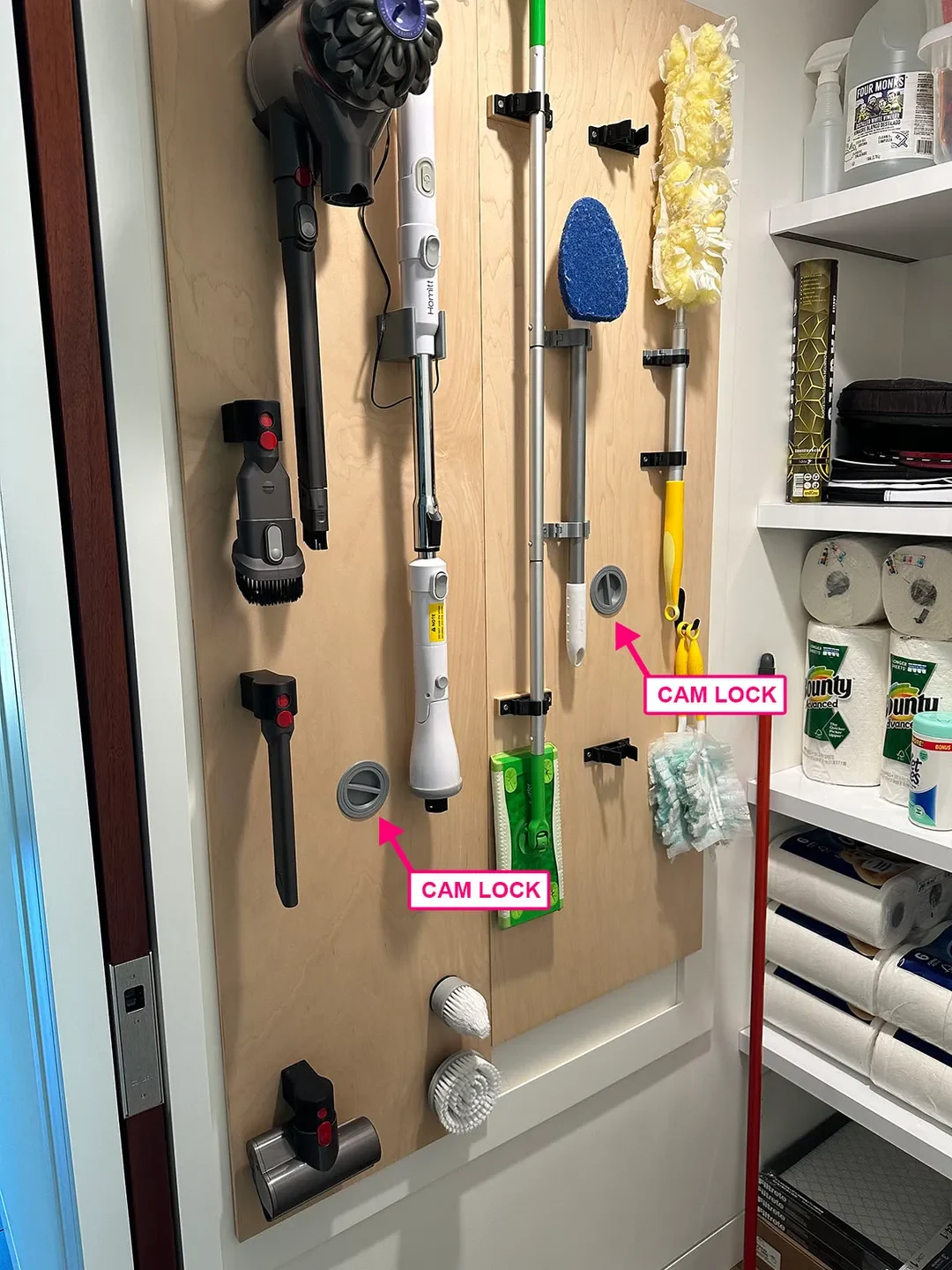

Это предназначено для фиксации предметов во французской системе подвешивания на планках, которая представляет собой модульную систему, часто используемую в гаражах и других помещениях для подвешивания вещей на стену. Предметы, подвешенные на французских планках, можно легко переместить, просто подняв их, но есть проблема… ��х также легко сбить со стены.
Существует множество решений для фиксации французских планок, и я настоятельно рекомендую взглянуть на них и выбрать более простой подход, если он вас устраивает. Я перечисляю ресурсы ниже.

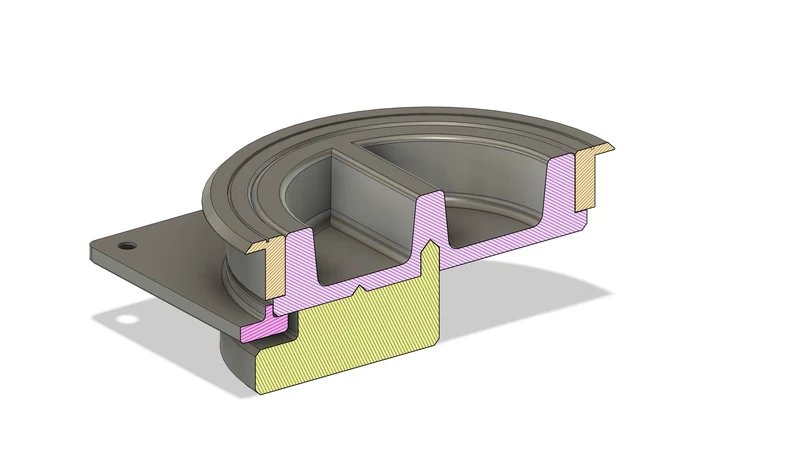

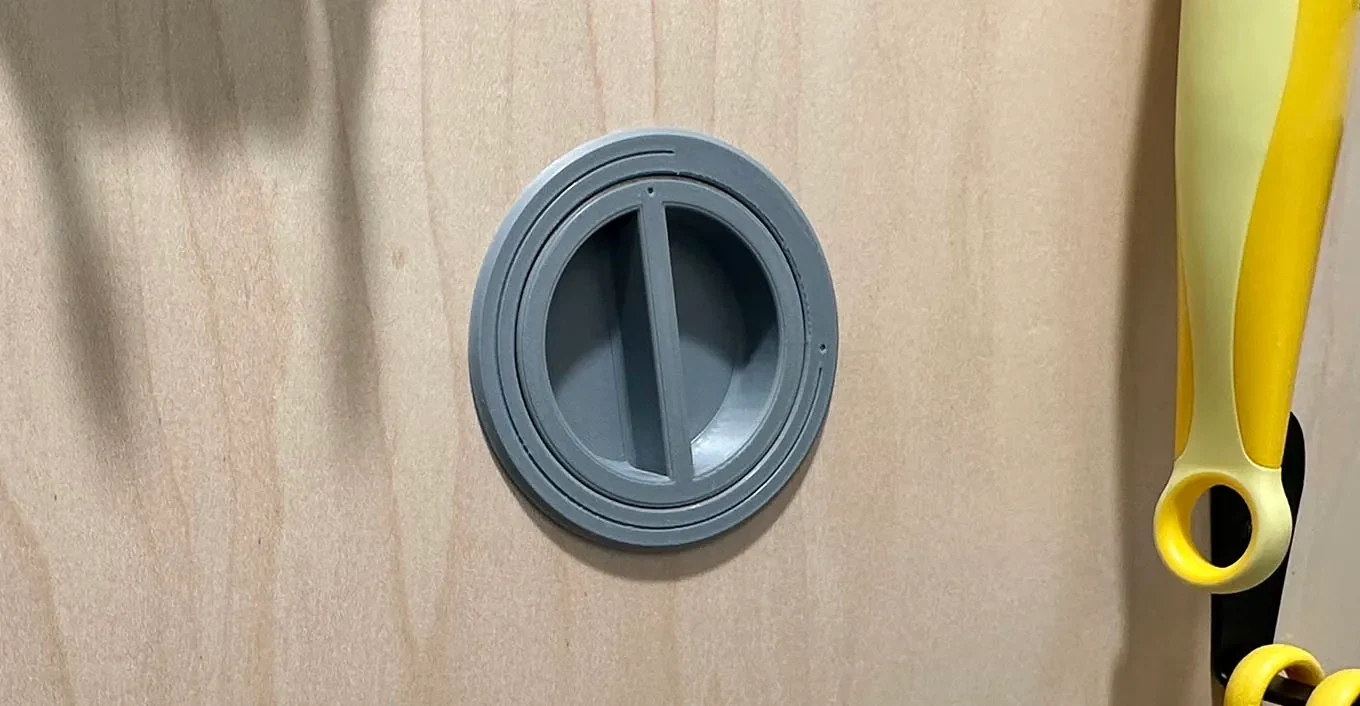

Этот замок работает как ручка, которую вы поворачиваете по часовой стрелке, чтобы запереть. Сзади находится кулачок, который входит в зацепление с нижней частью планки н�� стене. Поскольку это кулачок, он затягивает и фиксирует предмет без люфта.
The reason I designed my own:
Я хотел что-то, что затягивает и устраняет любые люфты. Многие другие запирающие устройства этого не делают, поэтому, хотя вы не сможете сбить ими предмет со стены, он все равно будет греметь.
Я хотел что-то доступное и обнаруживаемое спереди, чтобы любой мог легко удалить элемент. Многие другие запирающие решения требуют бокового доступа или скрыты сзади.
Я хотел что-то полностью интегрированное, без каких-либо незакрепленных частей, которые падают со стены и т. д.
I wanted the final product to look good.
Easy to print and strong. No supports, no breaking at the layer lines.
AFAIK, ни один другой запирающий механизм не имеет всего этого.
Примечание: мой дизайн во многом вдохновлен эксцентриковым замком Milgaco. У Милгако на сайтеthingiverse есть видео, показывающее, как работает его камера. Check that out, it explains how this works. Моя конструкция похожа:
https://www.thingiverse.com/thing:4679740
https://www.printables.com/model/225733-french-cleat-cam-lock
Check out other ways to lock french cleats. Most are simpler and may be better for you:
https://www.youtube.com/results?search_query=french+cleat+lock
Подробности:
The model comes as 4 pieces.
1. Разделите детали и распечатайте в этой ориентации. К ручке и кулачку прилагается напряжение, поэтому напечатайте их с большим количеством слоев и более высоким/сильным заполнением. Никакие опоры не нужны.

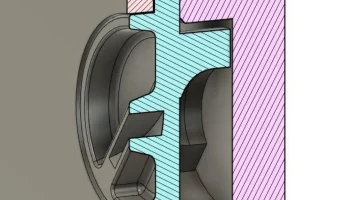

2. The cam and handle are keyed to fit together. Используйте немного клея CA в пазах, чтобы надежно соединить их, как показано на рисунке выше.
3. С помощью кольцевой пилы просверлите большое отверстие в заготовке так, чтобы верхняя часть отверстия находилась примерно на ¼ дюйма под нижней стороной французской планки после ее установки. Это не обязательно должно быть точно — главное, чтобы кулачок зацепился. Размер отверстия см. в конце.
4. Закрепите фланец. Это сложно, если вы делаете это с помощью крошечных винтов, как я. Вам понадобится что-то вроде прямоугольной насадки Dewalt Maxfit. You can alternatively use adhesive for this.
3. Вставьте ручку + кулачок (теперь склеенные) сзади. На фланце имеется выступ, препятствующий прохождению ручки.
4. Прикрепите пластину сзади винтами. У него есть (нежный) выступ, необходимый для выравнивания. This stops the handle from coming out. Немного ослабьте винты, если ручка поворачивается с трудом.
Теперь он готов к использованию. Прикрепите свой предмет к стене с французскими планками в разблокированном положении и почувствуйте огромное удовлетворение, осторожно повернув ручку и зафиксировав ее.
Модель должна быть адаптирована к толщине используемой доски и диаметру просверливаемого отверстия.
Загруженные мной модели предполагают, что вы используете доску толщиной ½ дюйма и просверлите отверстие диаметром 2-5/8 дюйма. That's just the settings I used. Дайте мне знать, если вам нужно, чтобы я загрузил другую настройку.
Если вы можете перемещаться по Fusion 360, каждая деталь параметрируется во включенном файле Fusion 360, поэтому вы можете настроить его самостоятельно. Основные настройки находятся в избранном в разделе «Изменить» > «Изменить параметры»:
Это мой первый дизайн как в Fusion 360, так и в 3D-печати. Это сложнее, чем я хотел. Дайте мне знать, что я мог бы сделать лучше.
