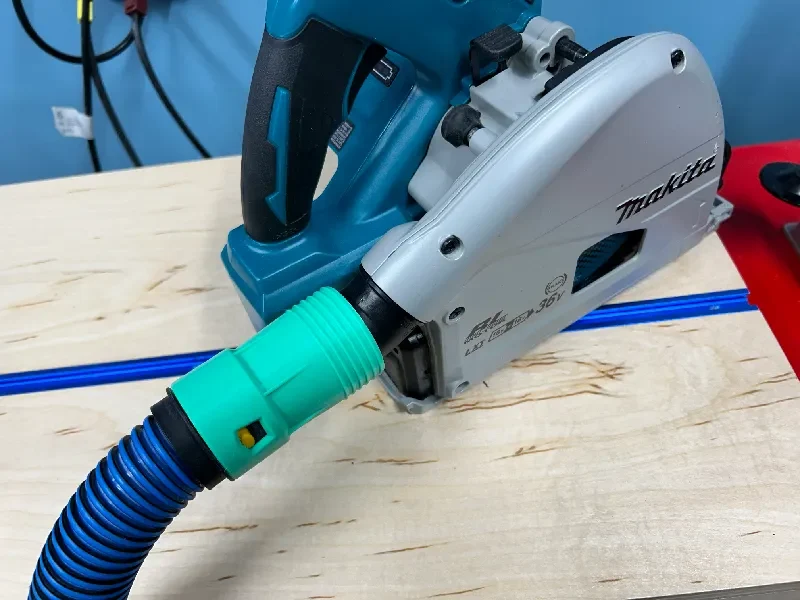

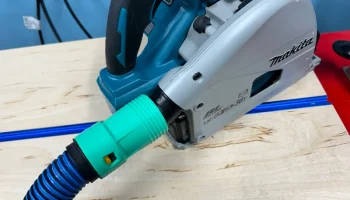

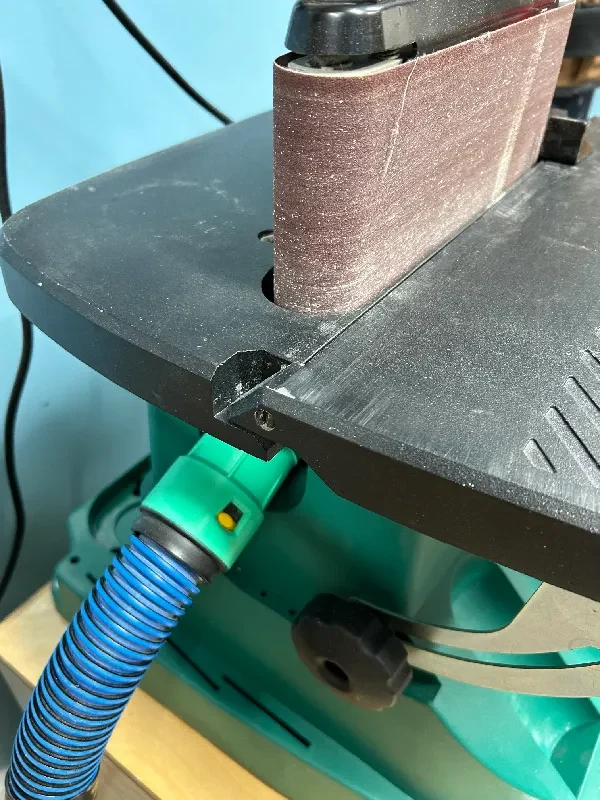

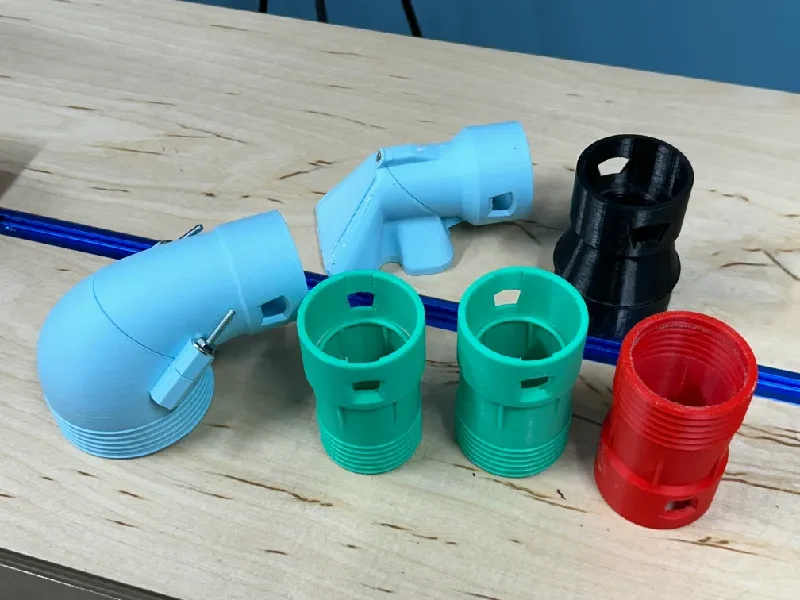

Адаптер вакуумного порта для шланга Cen-Tec Quick Click

Подключите вакуумные порты популярных размеров к шлангу Cen-Tec Quick Click. Вот некоторые примечания:

К диаметру добавлен зазор 0,2 мм/0,008 дюйма по отношению к заданному размеру порта. Это было достигнуто методом проб и ошибок на моем принтере, чтобы добиться плотного прилегания — я буду рад опубликовать альтернативные зазоры, если это необходимо.

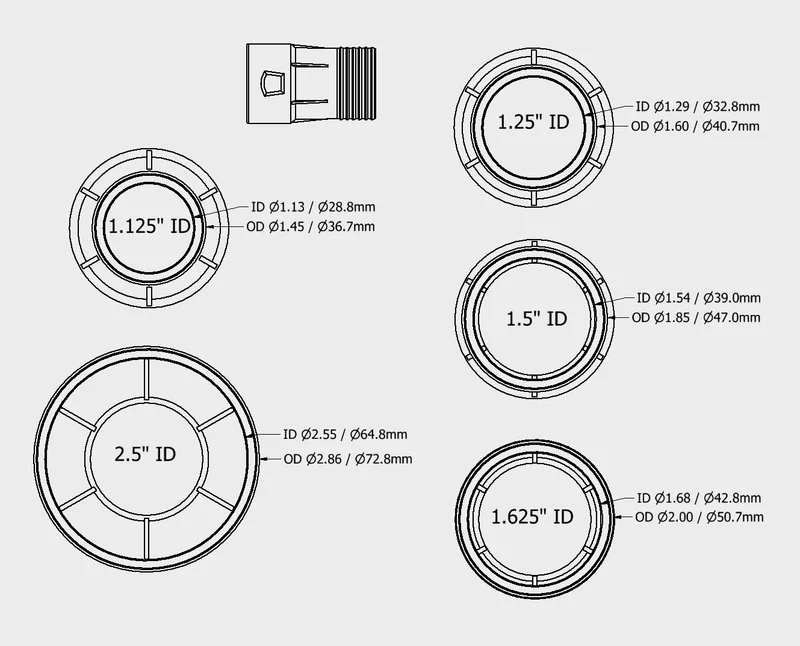

Я приложил диаграмму с точными внутренними и внешними диаметрами каждого фитинга.
Я также включил тестовые модели высотой 6 мм.
На изделиях с прямой/одинарной печатью следует печатать стороной со шлангом вверх и стороной с портами вниз. Никакой поддержки не требуется.

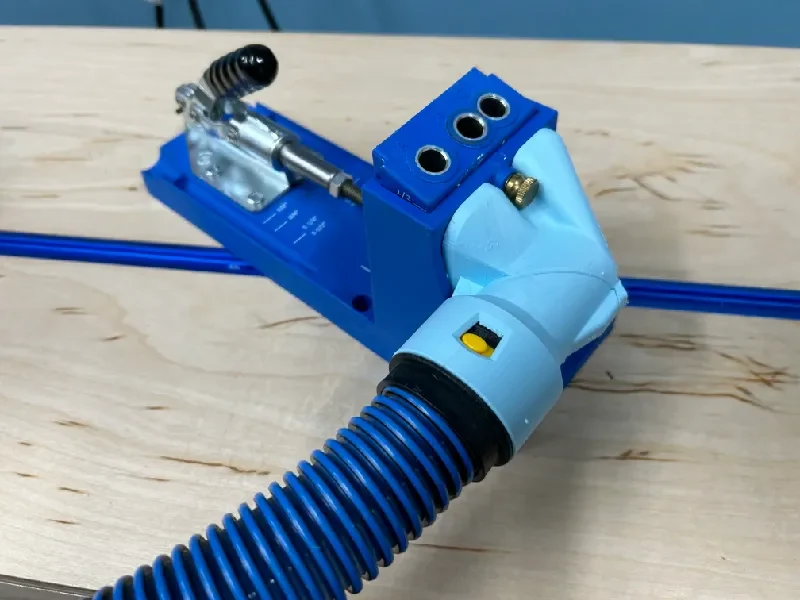

На угловых/многопечатных изделиях необходимо печатать швами вверх. Поддерживающий материал вокруг стыков очень трудно удалить, и его необходимо будет напечатать с поддержкой некоторых функций.

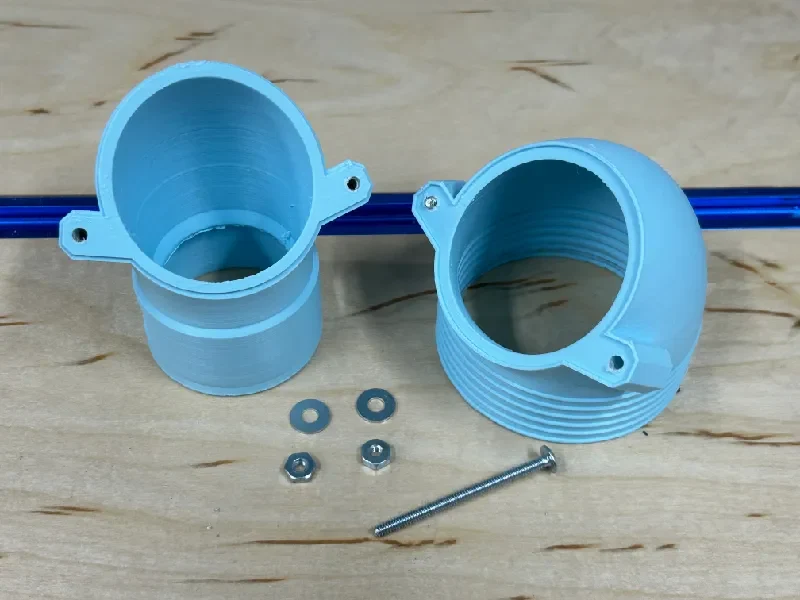

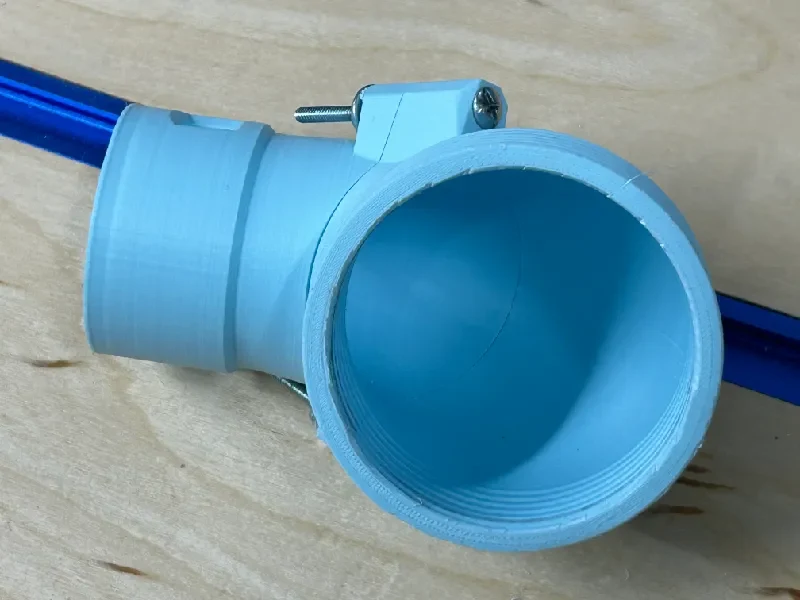

Изделия с мультипринтами имеют монтажные отверстия и склеиваемые поверхности.
Отверстия имеют диаметр 9/64 дюйма и подходят для винта SAE №6. Шуруп №8 также подойдет, но с немного большим крутящим моментом. Механический винт №6-32 с шайбой и гайкой на ��ругом конце держится довольно хорошо.
Немного клея CA вдоль стыка тоже не повредит!
Для печати я использовал PLA с заполнением 30%, и они кажутся довольно прочными.

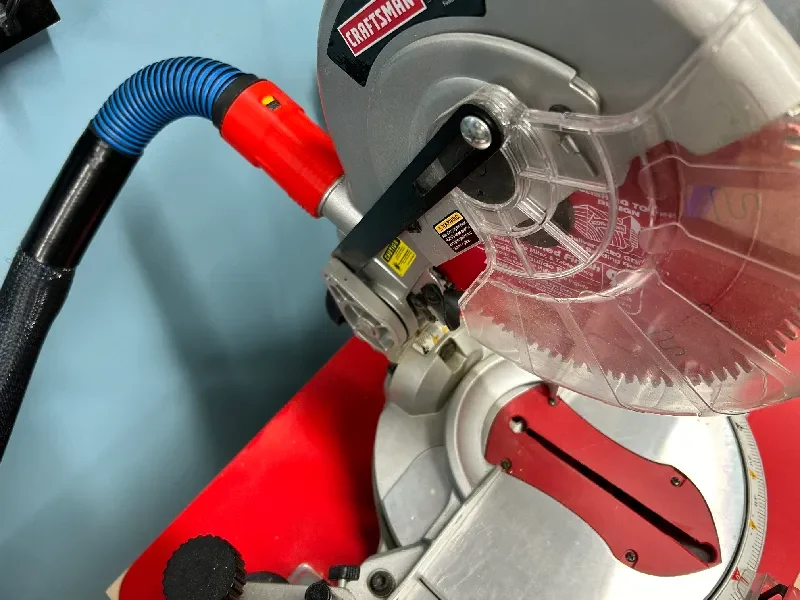

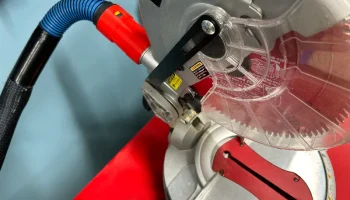

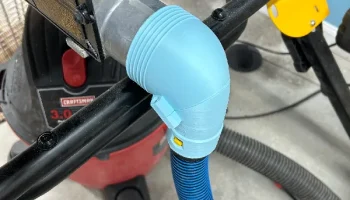

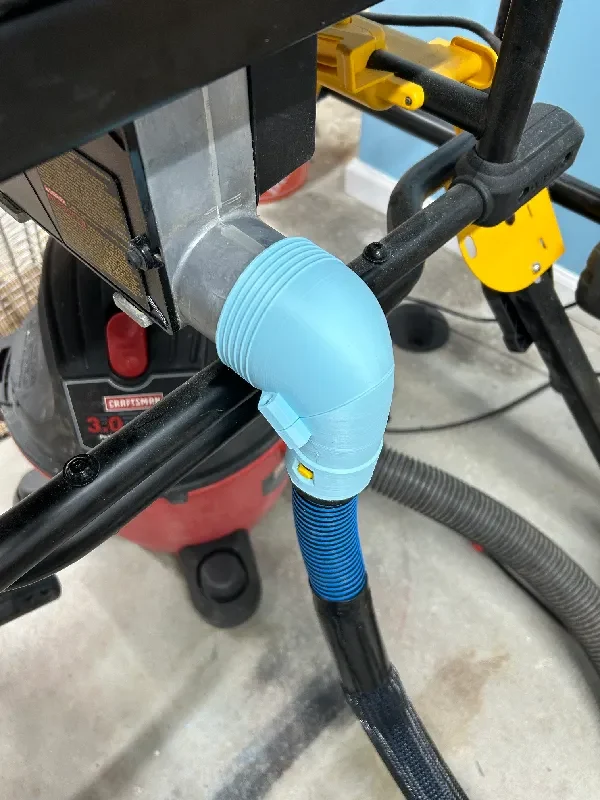

Угол в 90 градусов не идеален для потока воздуха, но я всегда натыкался на шланг, прикрепленный к задней части пилы, и это решало эту проблему.
Существует STEP-файл корпуса Quick Click, так что вы можете сделать свой собственный.
