Магнитный желоб для сбора пыли

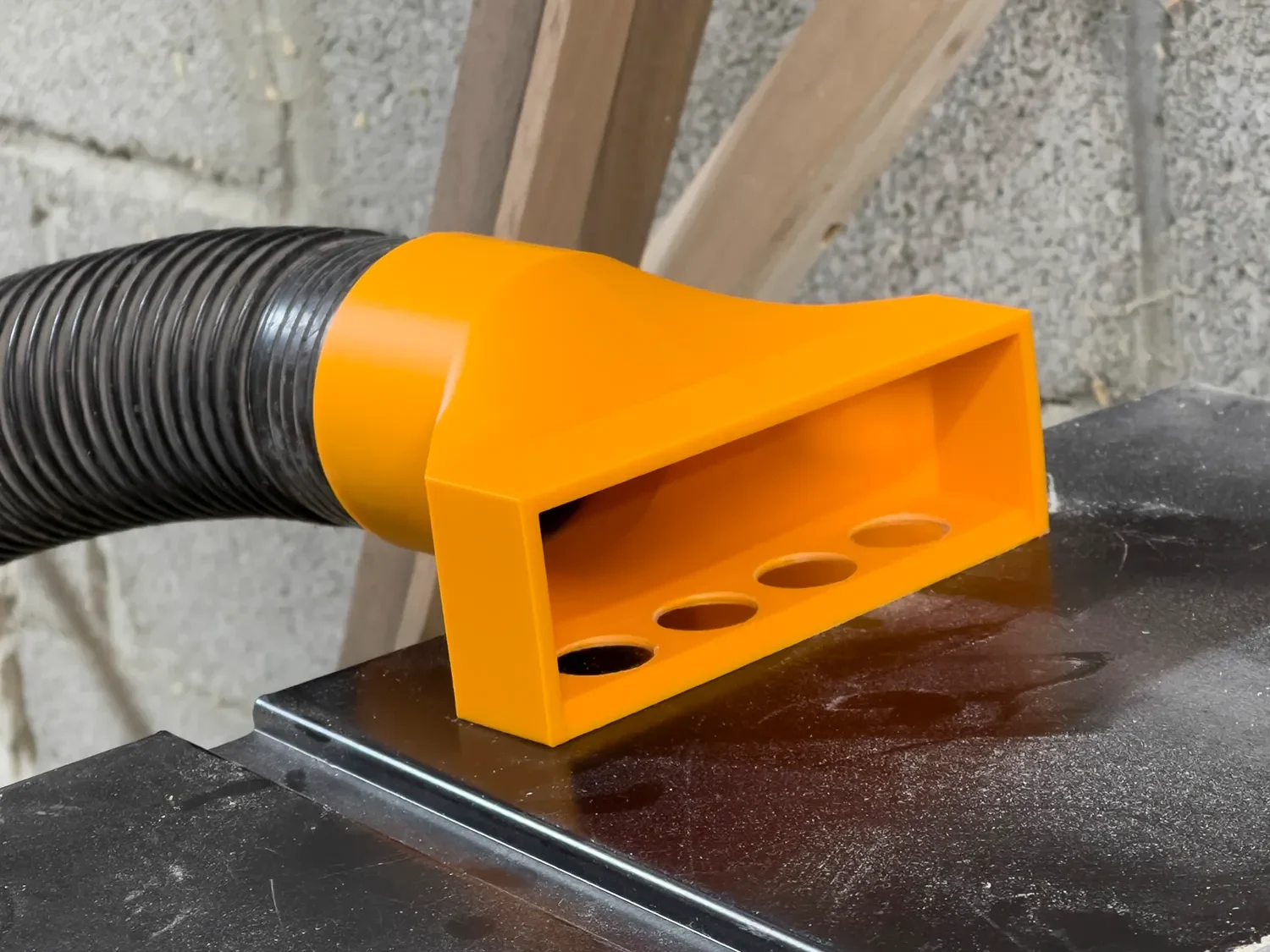

Это пылесборник с портом диаметром 2,5 дюйма для подключения к промышленному пылесосу. Он крепится к любой металлической рабочей поверхности (например, фрезерному столу или сверлильному станку) с помощью ряда из четырех редкоземельных магнитов диаметром 3/4 дюйма и толщиной 1/8 дюйма.

Файл Fusion 360 включен, если вы хотите использовать магниты разных размеров — просто измените соответствующие параметры. Первоначально я напечатал это с кругом диаметром 0,75 дюйма + 0,1 мм для каждого магнита, но мне пришлось немного отшлифовать и надавить, чтобы вставить магниты, поэтому в этой версии вместо этого используется зазор 0,25 мм. Вы можете нанести немного клея или эпоксидной смолы поверх магнитов, чтобы удержать их на месте.

Печатайте с 5 стенками в слайсере — это на самом деле будет печатать быстрее, чем стандартные две или три стенки, потому что есть практика — печатающая головка будет делать красивые плавные круги вместо того, чтобы постоянно менять направление для зигзагообразного заполнения.
