Эта распечатка включает в себя пару адаптеров, позволяющих сделать шланги и инструменты для пылесоса вашего магазина «защелкивающимися»! Он работает со всеми стандартными 2,5-дюймовыми шлангами типа ShopVac. Просто распечатайте муфту с внутренней резьбой для вашего шланга и муфту с наружной резьбой для каждого инструмента или пылесоса, к которому вы хотите подключиться. Крючки на охватываемых концах выравнивают муфту, а магниты сцепляются друг с другом, создавая почти герметичное соединение. Каждый стандартный соединитель также печатается с «нечеткой оболочкой» вокруг основания для улучшения трения или поверхности клея, если вы решите использовать клей.

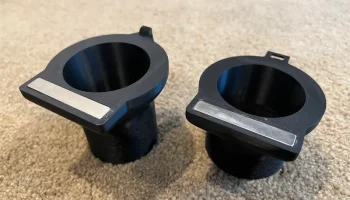

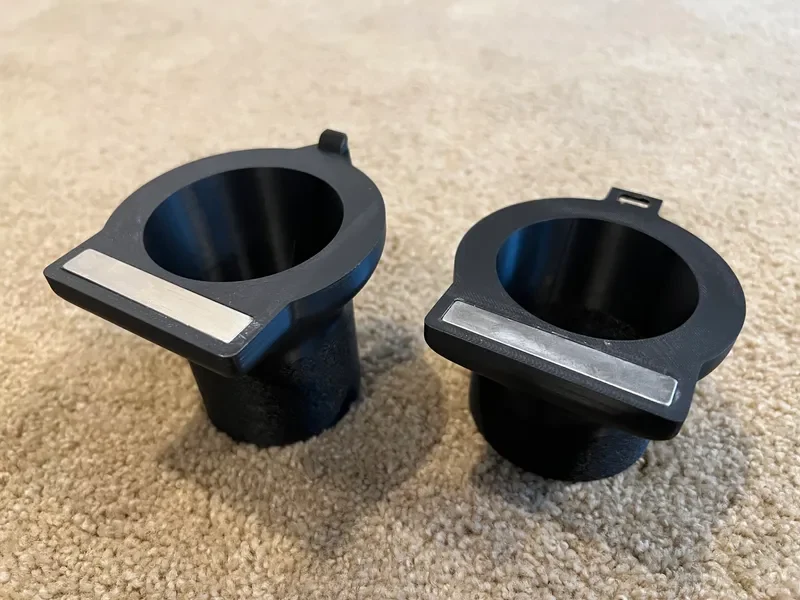

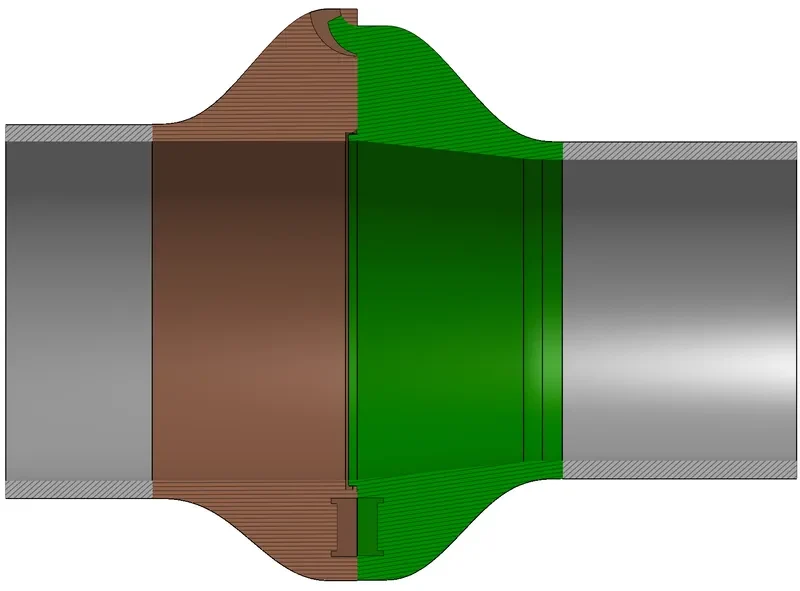

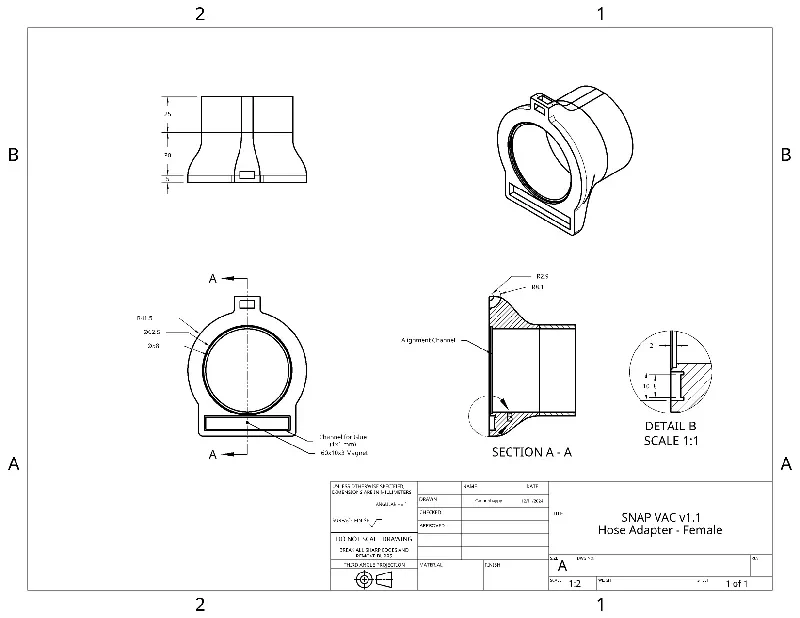

Крючок в верхней части муфты удерживает ее в направлении Z, в то время как магниты управляют X и Y, и я встроил небольшую выравнивающую втулку, чтобы создать герметичное уплотнение.

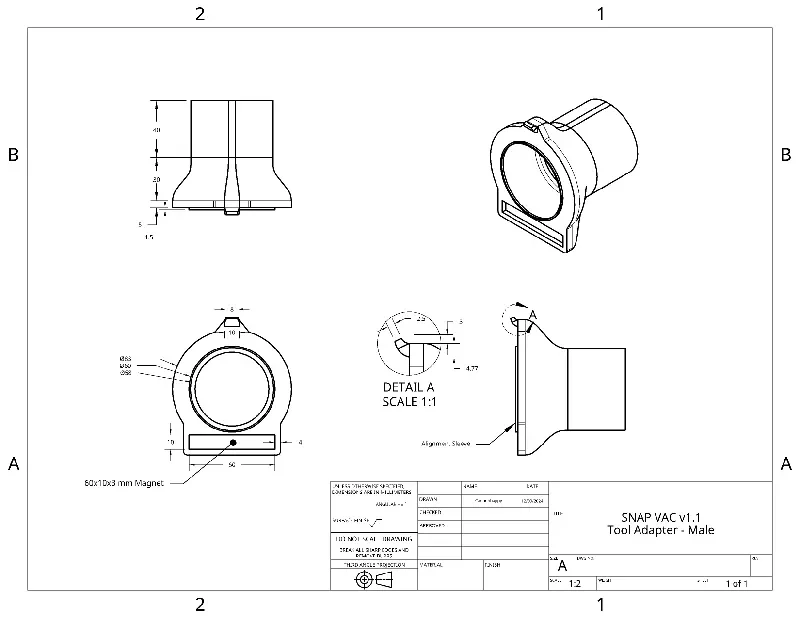

Для каждого соединителя требуется только 1 магнит. Я спроектировал его под магниты 60х10х3 мм, которые крепко держатся.

Есть проблема? Необходимо подключить дополнительные шланги? Сломать муфту? Без проблем. Стандартный вакуумный шланг для цеха фактически подходит к обоим концам этих муфт, поэтому, подсоединив один из них к своим инструментам, ��ы не замыкаетесь в системе.

Что печатать?

Распечатайте по 1 штекерному разъему для каждого инструмента, который вы хотите добавить, включая сам Shop Vac (Таблица 1). Затем распечатайте 2 гнездовых соединителя, по одному на каждый конец шланга (табличка 2). Наиболее распространенным сценарием является набор из 4 штук, который устанавливается на Табличке 3. Кроме того, я рекомендую приклеить магниты. Они достаточно сильны, чтобы вытянуть друг друга. CA Glue мне подошел.

Пример: я хочу подключить пылесос к настольной пиле. Мне понадобятся 2 муфты с внутренней резьбой (на каждом конце шланга) и 2 муфты с наружной резьбой (для пылесоса и пилы, поэтому я распечатаю набор из 4 шт.). Если я затем захочу, чтобы моя ленточная пила работала с этими магнитными муфтами, мне нужно только сейчас распечатать 1 дополнительную муфту с наружной резьбой.

Дополнительные пластины для особых случаев:

Я загрузил второй профиль печати с особыми случаями, которые мне пришлось создать, в том числе:

Конец шланга с разъемом «папа» — потенциально может быть включен в состав «стандартных» разъемов.
Сменные наконечники для шлангов Shop Vac диаметром 2,5 дюйма на случай, если вы, как и я, решили поступить умно и отрезать свои. Они доступны как в мужском, так и в женском исполнении.
Специальный штекерный разъем, который подходит к необычно сужающемуся входному отверстию Oneida Dust заместитель, поэтому вы можете подключить его и использовать для двухступенчатого сбора пыли.

Примечания для будущих улучшений:
Файлы шагов разбиты на две части, поэтому САПР может указать, где печатать нечеткую оболочку вместо среза.
Муфта не является на 100% герметичной. Я добавил к интерфейсу «микро-втулку» толщиной 2 мм, которая кажется достаточно хорошей. Можно установить резиновую прокладку, если плохие уплотнения станут проблемой.
Были добавлены клеевые каналы, магниты по-прежнему могут стоять слегка гордо, если их не вдавливать.
