Параметрический соединитель вакуумного шланга с магнитным...

Обновлено 01 марта 2025 г. — исправлено несколько ошибок, улучшена логика перехода, добавлены потоки (бета).

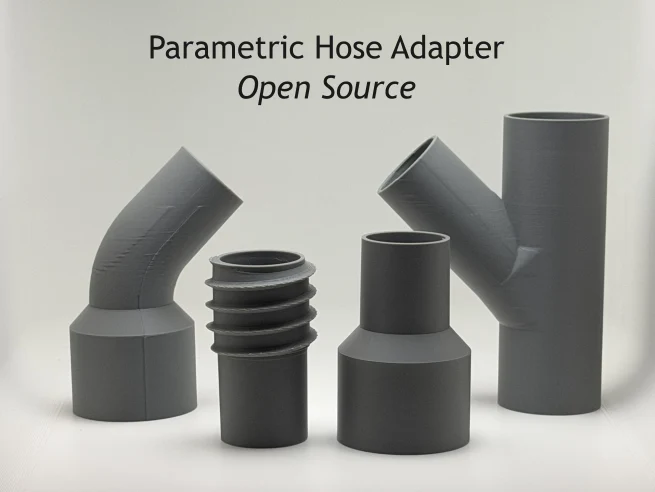

Проект OpenSCAD по созданию соединителей вакуумных шлангов.

Предназначен для создания соединений, позволяющих соединять между собой вакуумные шланги и инструменты разных диаметров.

Параметрические настройки поддерживают несколько типов соединений. Типы соединений могут использоваться на эфирном конце адаптера.

Опции:

Разъем: переходник для шланга

Разъем: разъем магнитного шланга

Разъем: ДайсонВ6

Разъем: Фланец

Разъем: Сопло

Переход: Прямой конический

Переход: угловой

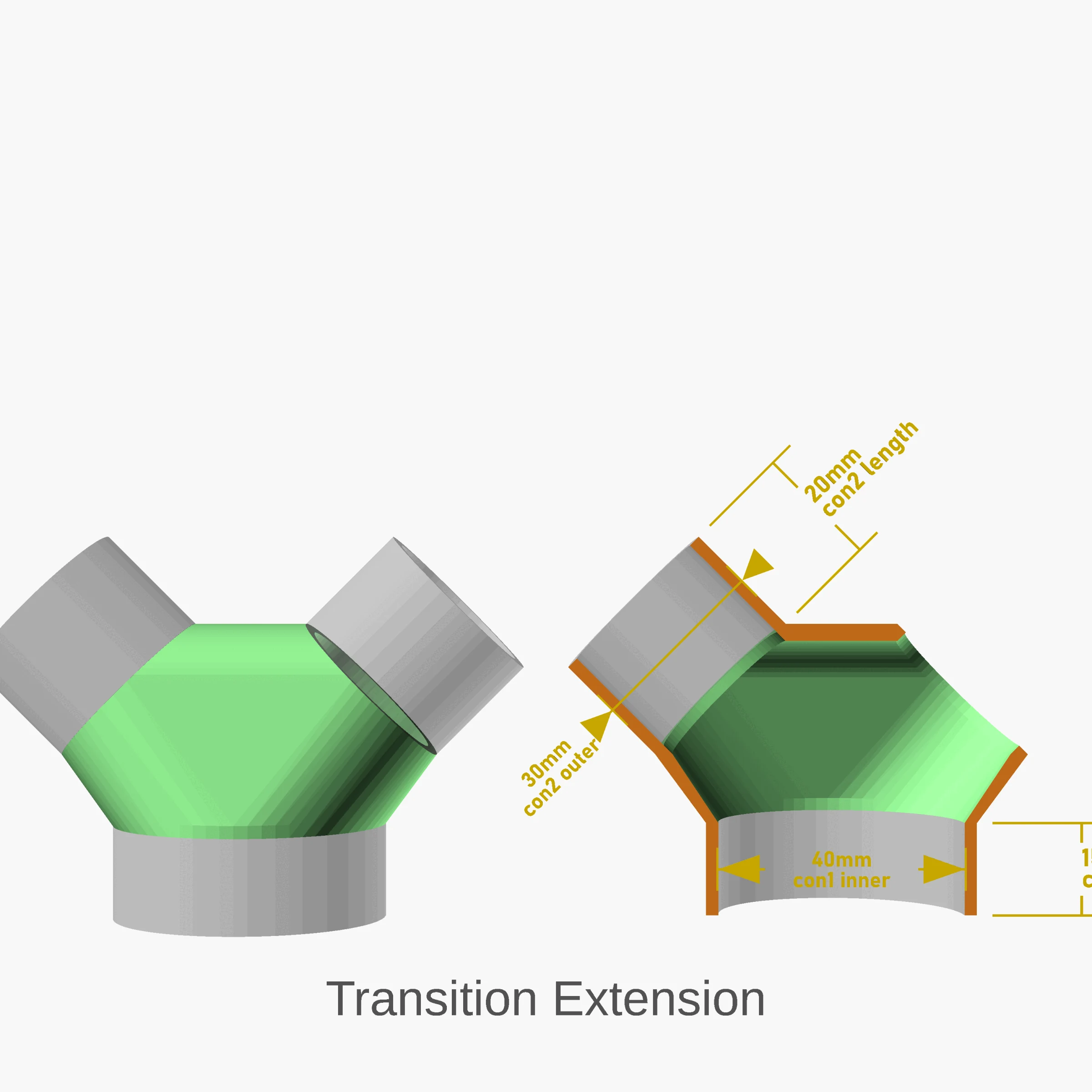

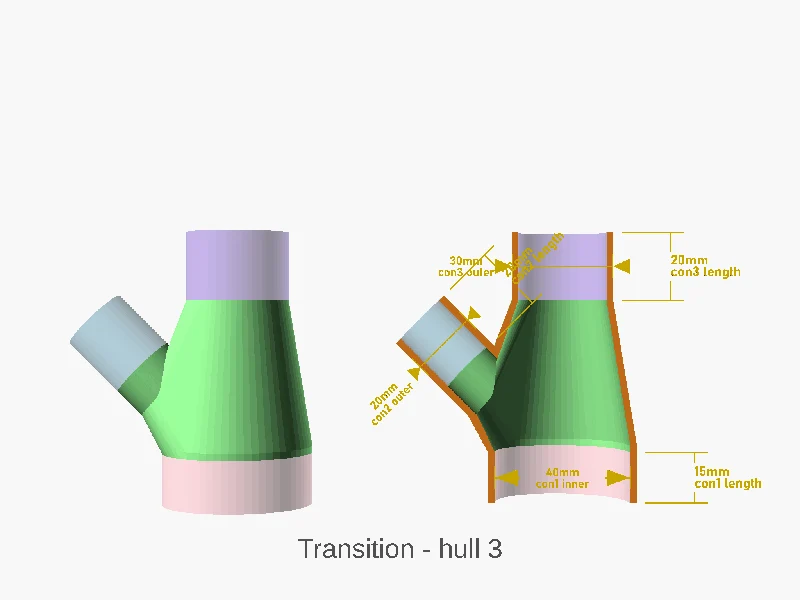

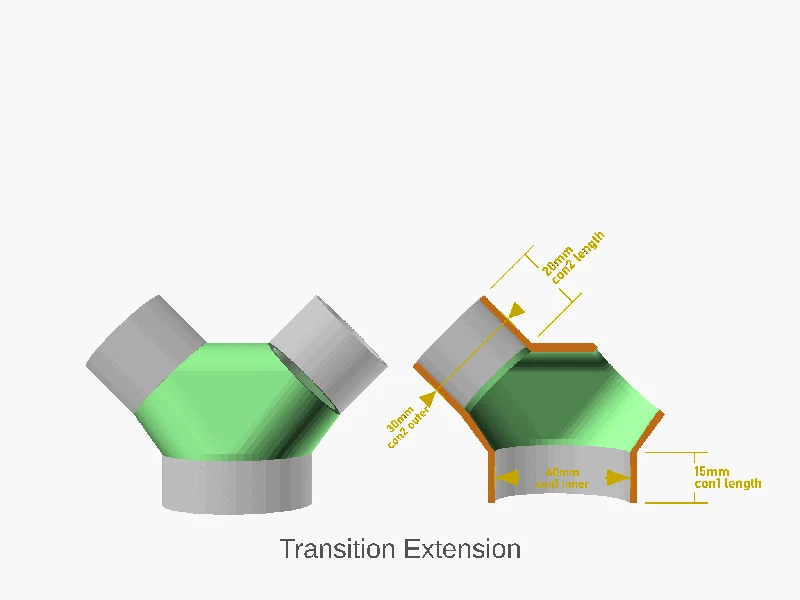

Переход: от 1 ко многим

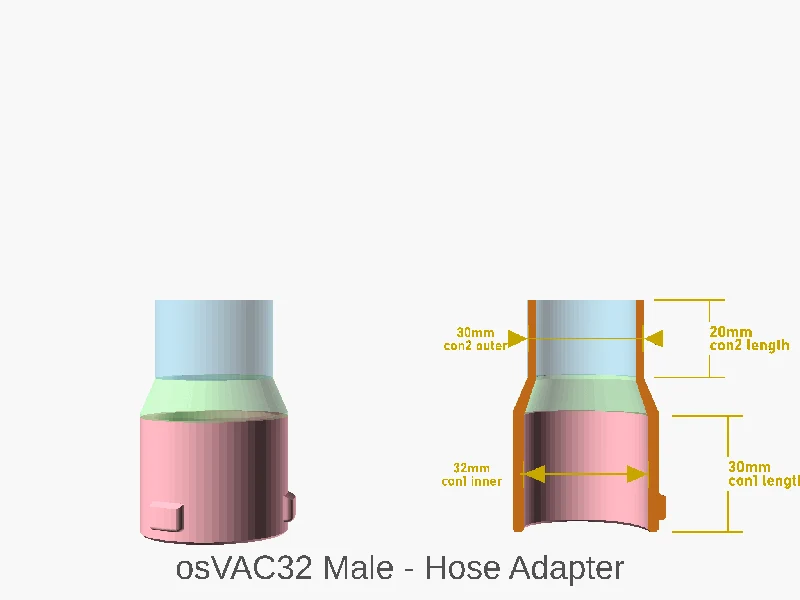

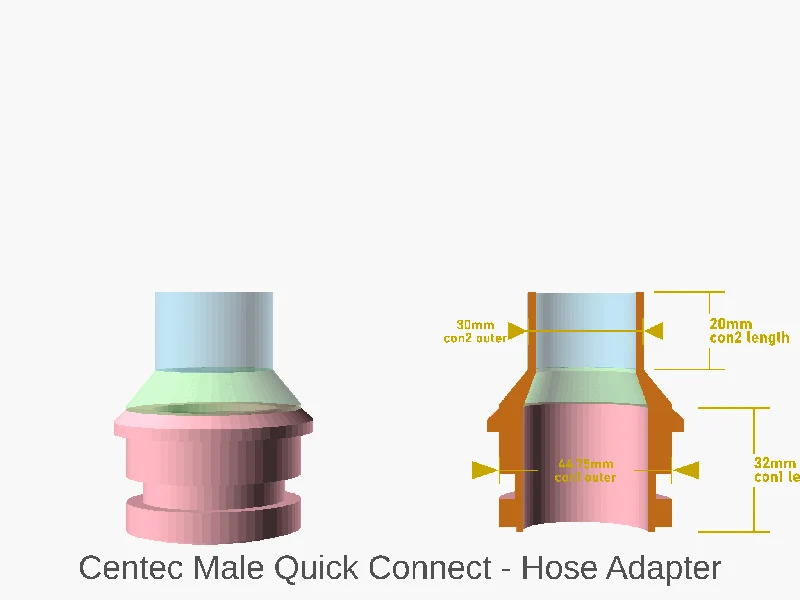

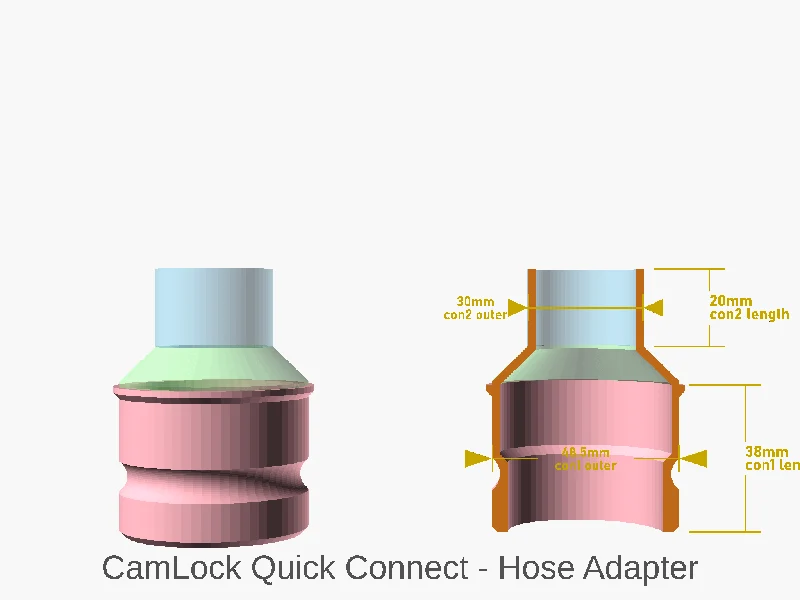

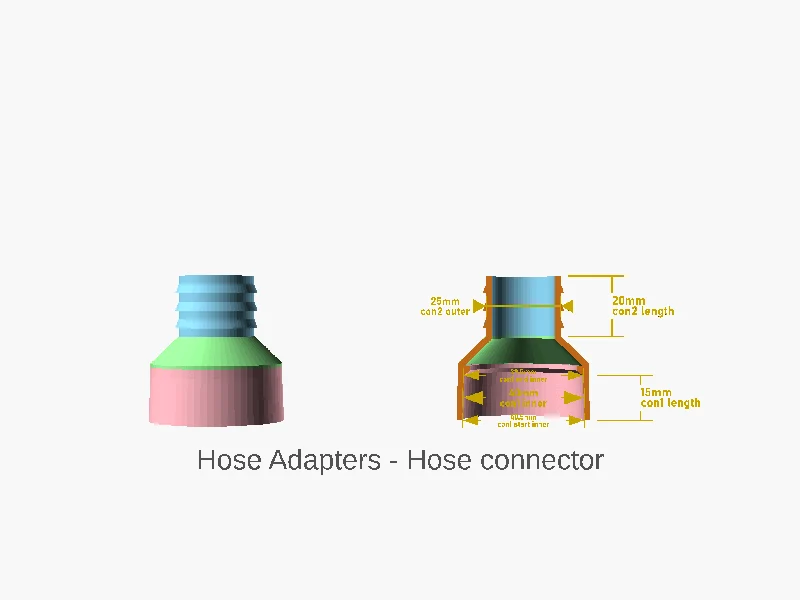

Шланговое соединение

Предназначен для подключения к шлангу или инструменту.

Основная настройка:

Диаметр: внутренний или внешний диаметр предполагаемого разъема. Если ваш шланг имеет внутренний диаметр 50 мм.

Длина: Длина соединительного конца.

Конусность: шланговое соединение может быть сужено для более плотного прилегания.

Плоское соединение

Предназначен для подключения к инструменту. Для этого переходная секция устанавливается плоской, а длина перехода становится толщиной. Плоская область будет иметь размер от диаметра соединителя1 до диаметра соединителя2.

Стиль перехода: плоский

TransitionLength: Толщина плоской области.

Магнитное фланцевое соединение

Предназначен для создания быстросъемного соединения. Позволяет быстро перемещать шланг от устройства к устройству. Магниты должны быть слегка утоплены, чтобы обе стороны хорошо прилегали друг к другу. Оставьте дополнительную глубину, если вы хотите избежать опор.
8 магнитов размером 10 x 1,5 мм кажется достаточным, чтобы удержать разъем диаметром 50 мм для пылесоса.
Что касается магнитов, вам понадобятся противоположные полярности, чтобы лица притягивались. Предположим, что каждый разъем имеет переменную полярность: половина положительная, половина отрицательная, таким образом все разъемы будут притягиваться.
Для облегчения выравнивания и предотвращения утечки воздуха можно добавить выравнивающее кольцо. Предложите, чтобы во фланце была выемка для кольца, тогда, если хотите, вы можете напечатать кольцо из ТПУ, чтобы предотвратить утечку воздуха. Кажется, не требуется.

Обратите внимание: изменение любых настроек (диаметр, размер магнита, установочное кольцо...) приведет к изменению положения магнита и размера фланца. Предлагаемые настройки записаны для будущих разъемов.

Основная настройка:

Диаметр фланца: Внутренний диаметр фланцевого соединения.

Толщина фланца: общая толщина фланца. Толщина магнита плюс 4 мм, кажется, работает хорошо.

Длина соединителя: длина соединителя до начала конической секции.

Количество магнитов: количество магнитов, добавляемых к фланцу.

Диаметр магнита: Диаметр магнитов (прибавьте 0,5 к измеренному значению).

Граница магнита: количество материала вокруг магнита.

Толщина магнита: Толщина магнитов (прибавьте 0,5 к размеру, 1,0, чтобы избежать опор).

выступ: Если регулировочное кольцо должно поддерживаться, может быть утоплено или выступать, предложите утопленное.

Если вы не можете использовать OpenScad и вам нужен конкретный адаптер, дайте мне знать.

Домашняя страница проекта https://github.com/ostat/vacuum-hose-adapter-openscad.

Похожие модели
Коллекция фитингов для шлангов
Параметрическая модель (используется для создания всех приведенных ниже моделей)

Вакуумные насадки для всех распространенных размеров шлангов

Фланцы вакуумных шлангов для подключения к плоским поверхностям.

Соединения для шлангов Dyson V6

Переходники для вакуумных шлангов

Прямые переходники для шлангов

Y-разъем/разветвитель для всех распространенных размеров

Угловые переходники для шланга 30°

Переходники для шлангов с коническим коленом 30 °

Угловые переходники для шланга 45°

Переходники для шлангов с коническим коленом 45°

Угловые переходники для шланга 90°

Переходники для шлангов с коническим коленом 90°

Магнитные соединители шлангов

Магнитные соединители для шлангов 50 мм.

Магнитные соединители для шлангов 100 мм.

Колючие соединители для трубок

Трубные фитинги 4 мм-24 мм

Переходники для вакуумного шланга и трубок всех распространенных размеров

Трубный Y-разъем/разветвитель фитинги 4-24 мм

2022-09-26

Обновлено для поддержки углового перехода.

06.12.2022

Добавлен переходной разделитель поддержки (один шланг на несколько шлангов).

Добавлена ​​переходная база, чтобы упростить печать изгибов на 90 градусов.

Добавлены зазубрины для шланга для облегчения захвата.
