Тест блока диаметра калибровки калибратора отверстий с п...

Ознакомьтесь с версией 2:

https://www.printables.com/model/1481683-hole-gauge-калибровка-v2-diameter-block-test-with

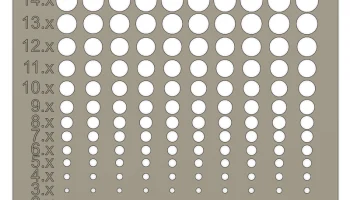

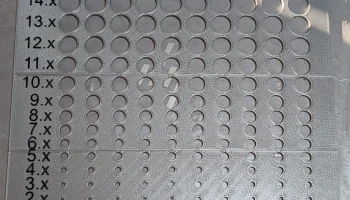

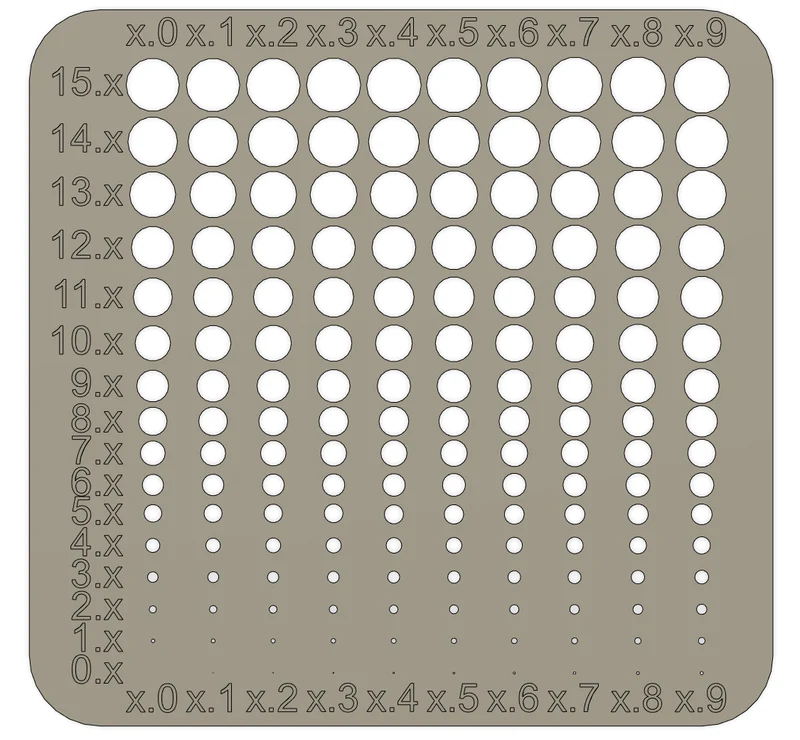

Я продолжал гадать о размерах отверстий для вставок опорных стержней в модели. Этот отпечаток позволяет проверить вставку стержня, чтобы узнать, какой размер отверстия нужно вставить в отпечаток перед печатью.

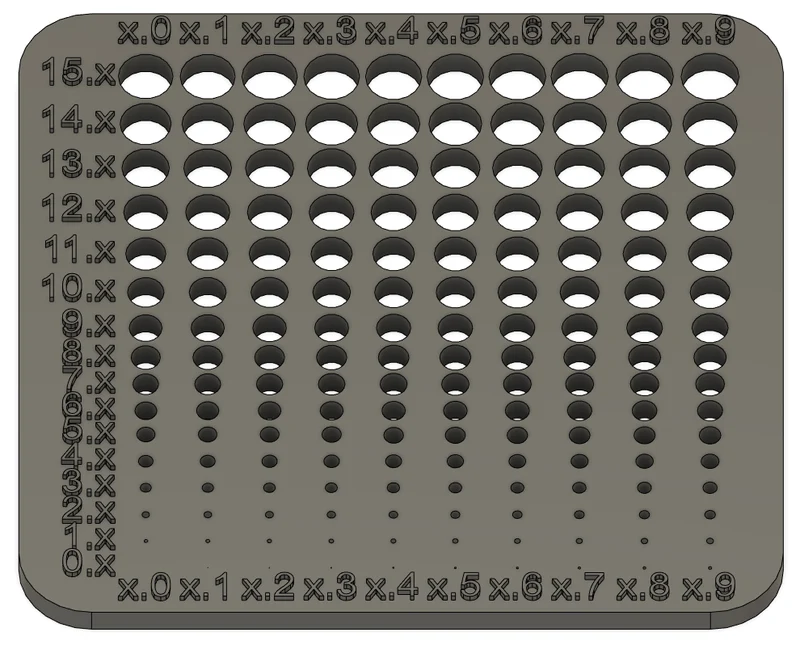

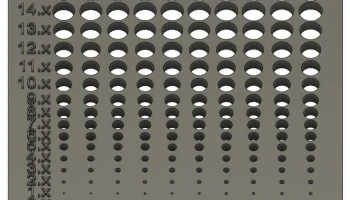

Высота основания 8 мм, рельефная надпись высотой 2 мм. Это дает достаточный зазор, чтобы «обрезать» низ и верх до нужного размера.

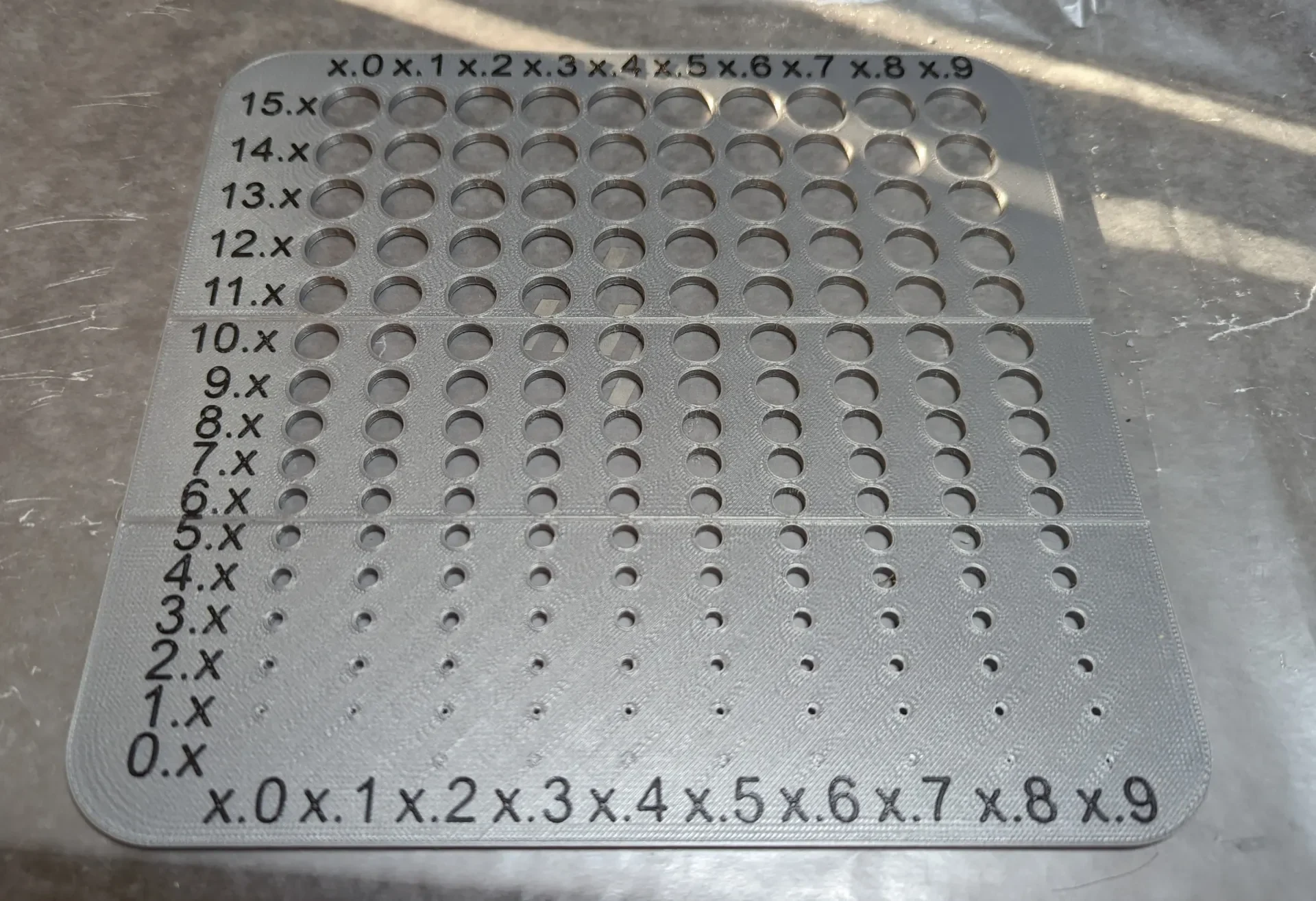

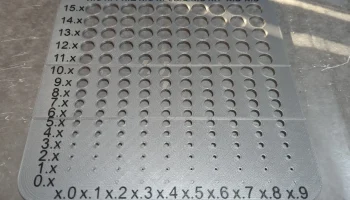

Я также прикрепил файл .3mf, разрезанный на три размера (я знаю, что верхняя часть 5.x обрезана, упс), если вам нужны меньшие размеры на случай сбоя печати или возможность печатать только отверстия меньшего или большего размера.

============== Латунные и никелевые стержни ==============
Латунные круглые стержни диаметром 2-8 мм в ассортименте
https://www.amazon.com/gp/product/B07KS576WJ/

Общее правило: для латунного стержня добавьте 0,3 мм. 0,2 — ПЛОТНО

2 мм ---> 2,3 мм ОТВЕРСТИЕ
2,5 мм ---> 2,8 мм ОТВЕРСТИЕ
3 мм ---> 3,3 мм ОТВЕРСТИЕ
4 мм ---> 4,3 мм ОТВЕРСТИЕ
5 мм ---> 5,3 мм ОТВЕРСТИЕ
6 мм ---> 6,3 мм ОТВЕРСТИЕ
8 мм ---> 8,3 мм ОТВЕРСТИЕ

2 мм STEM Вал игрушек Круглый стержень Оси для DIY Игрушка RC Автомобиль Лодка Вертолет
https://www.amazon.com/gp/product/B07D2WSF29/

2 мм ---> 2,3 мм ОТВЕРСТИЕ

============== Резьбовые стержни ==============

#8-32 = 0,1631 = 4,14 мм ---> ОТВЕРСТИЕ 4,3 мм
https://www.homedepot.com/p/8-32-tpi-x-36-in-Zinc-Plated-Threaded-Rod-802027/204276657

5/16 = 0,3125 = 7,94 мм ---> ОТВЕРСТИЕ 8,0 мм
https://www.homedepot.com/p/Everbilt-5-16-in-x-36-in-Zinc-Plated-Fine-Threaded-Rod-800807/204325651

3/8 = 0,375 = 9,525 мм (веб-сайт, не проверено) --->
https://www.homedepot.com/p/Everbilt-3-8-in-x-36-in-Zinc-Plated-Fine-Threaded-Rod-800817/204325652

============== Стержни из стекловолокна ==============

Белые стержни из стекловолокна = 8 мм (калипер) ---> ОТВЕРСТИЕ 8,1 мм

Светоотражающий стержень из стекловолокна оранжевого цвета
https://www.homedepot.com/p/Everbilt-48-in-Reflective-Rod-in-Orange-31474/304685319

0,375 дюйма (9,5 мм) (веб-сайт, не проверено) ---> ОТВЕРСТИЕ 8,1 мм

============== Деревянные дюбели ==============
3/16 ---> ОТВЕРСТИЕ 5,3 мм
https://www.homedepot.com/p/3-16-in-x-48-in-Raw-Wood-Round-Dowel-HDDH31648/204354369

5/16 = 7,94 мм ---> ОТВЕРСТИЕ 8,1 мм
https://www.homedepot.com/p/6405U-5-16-in-x-5-16-in-x-48-in-Hardwood-Round-Dowel-10001802/203334062

3/8 = дюбель 9,5 мм ---> ОТВЕРСТИЕ 10,1
https://www.homedepot.com/p/3-8-in-x-48-in-Raw-Wood-Round-Dowel-HDDH3848/204354371

7/8 = 22,225 мм ---> БОЛЬШЕ 16 мм, проверить невозможно.
https://www.homedepot.com/p/6414U-7-8-in-x-7-8-in-x-48-in-Hardwood-Round-Dowel-10001807/203334067

-----------------------------
