Шлифовальный блок

Каждому рано или поздно приходится шлифовать свои модели. Это моя версия удобного маленького шлифовального блока.

Вы можете указать используемое оборудование. Мои значения по умолчанию предполагают стандартный болт и гайку М8. Но вы можете указать значения для М6 или того, что у вас есть под рукой (винт_Х). Конструкция добавляет 5% зазора к размерам винта.

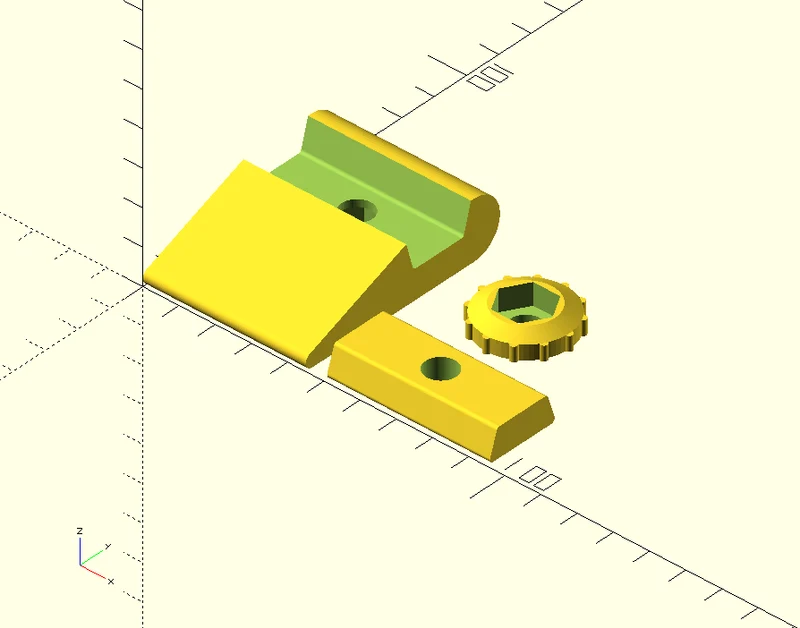

Два радиуса, определяющие блок, являются такими же переменными (small_diam и big_diam), как и общая длина и ширина шлифовального блока (block_X).

Поскольку вы можете указать все, вы можете сломать дизайн. Поэтому будьте осторожны, чтобы не сойти с ума. Маленький или большой.

Включенные файлы

Напильники STL и 3MF позволяют получить шлифовальный блок длиной 60 мм, шириной 45 мм и высотой 16 мм, в котором используется болт М8 длиной 25-30 мм.

Изменить: добавлены блоки шириной 25 мм и длиной 80 мм.

Совет по печати

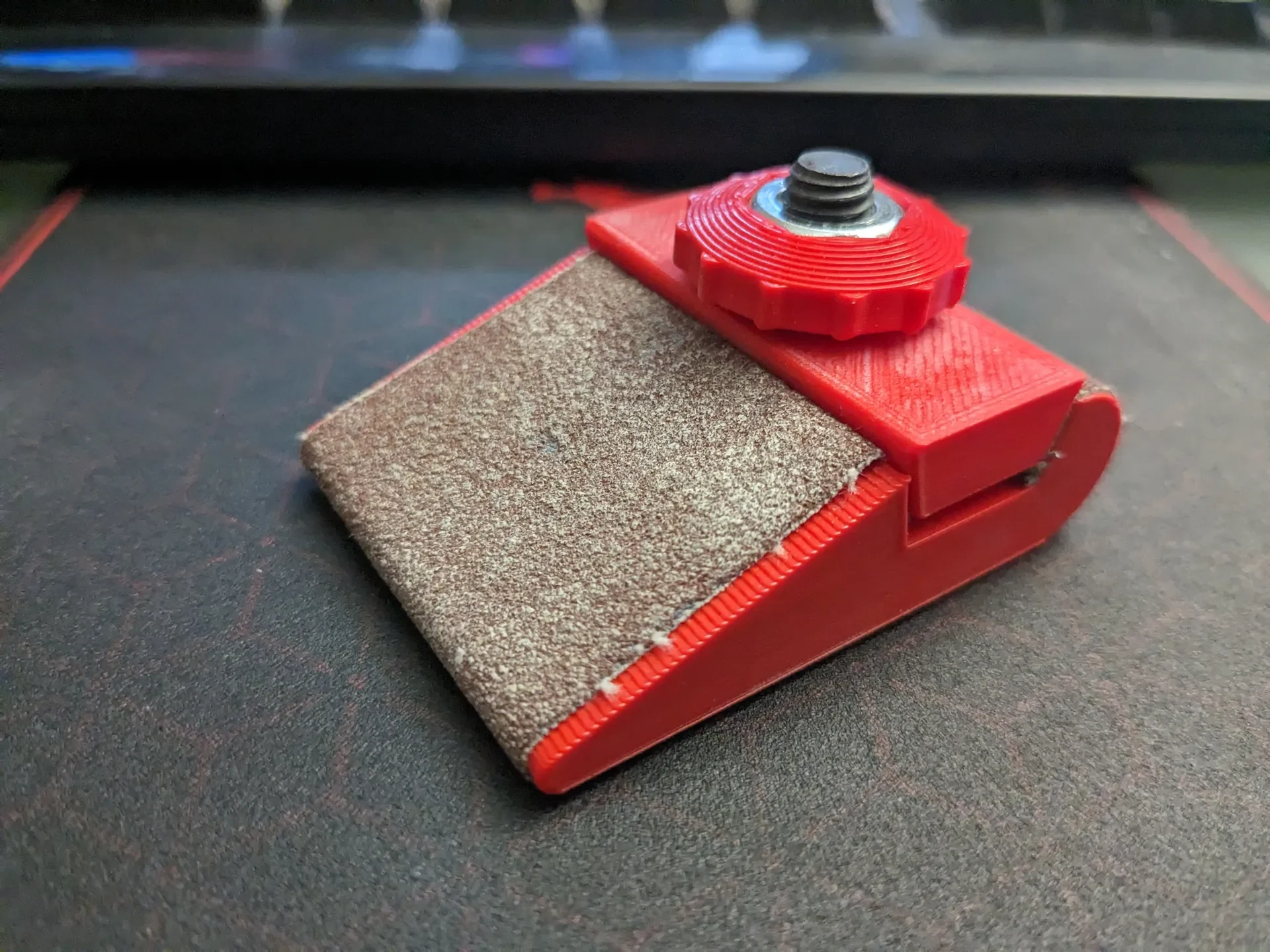

Высота слоя печати не имеет большого значения, поскольку это инструмент, а не арт-объект. Низкое качество, мне подходит 0,28 мм, см. фото. Однако я бы предложил использовать опоры для блока и ручки. Заполнение в 10 % кажется достаточно стабильным.
