Напильник 2.0

DIY, Самоделки

Источник:

www.printables.com

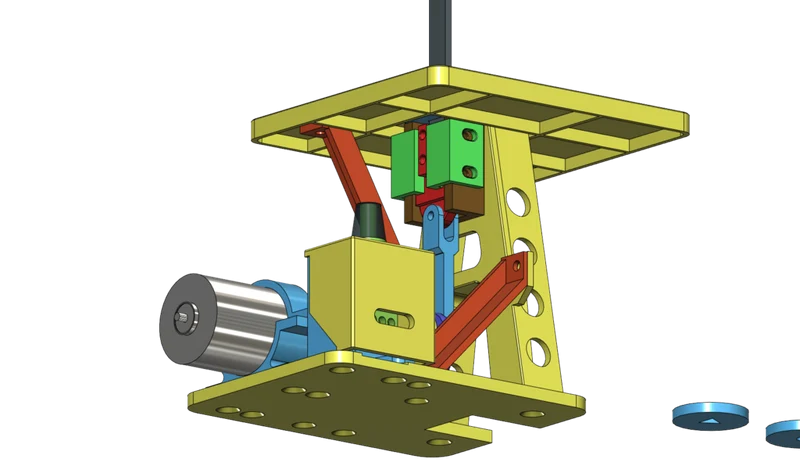

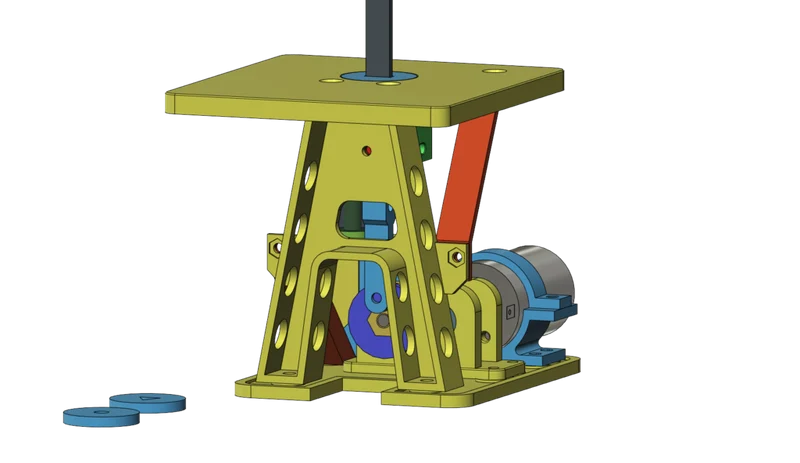

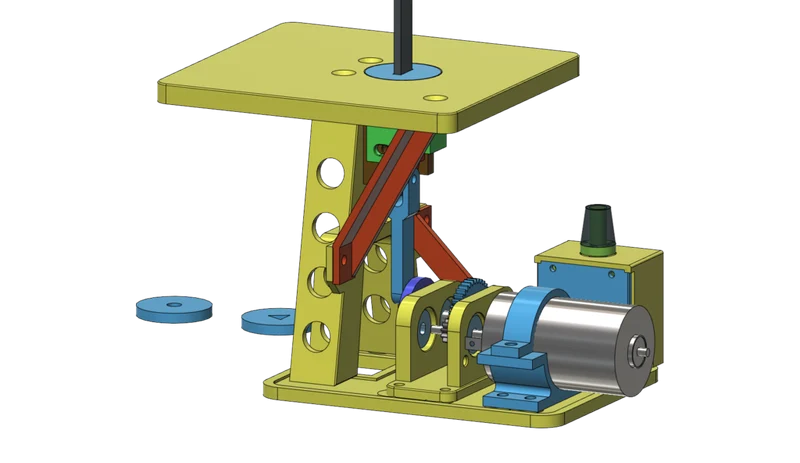

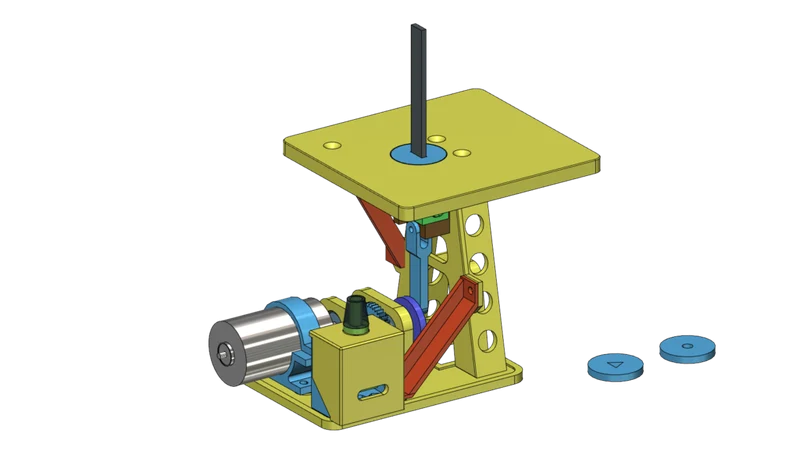

--У этого есть ряд улучшений, включая более жесткий стол и встроенный регулятор скорости. Питание поступает от настенной бородавки, подойдет все, что выше 9 В. Я использую случайный 12 В, 200 мА, и он работает нормально.

После распечатки деталей вам потребуются следующие детали:

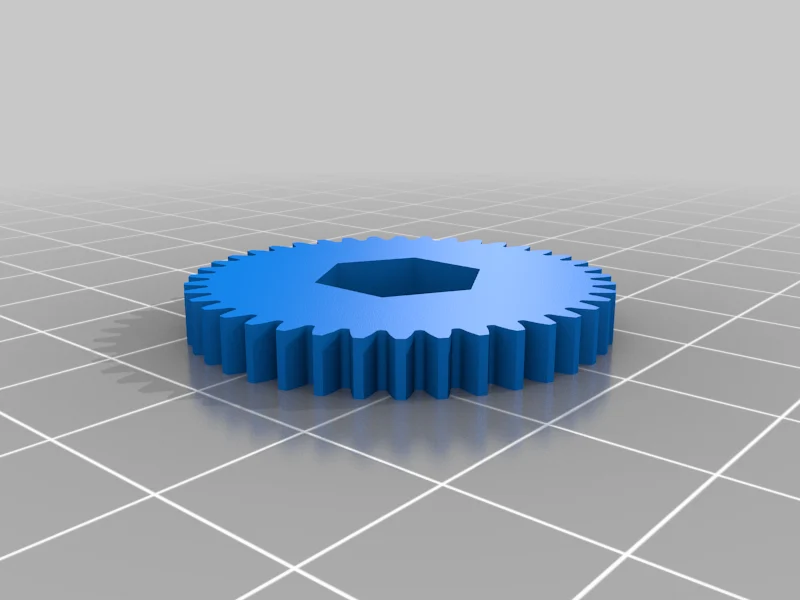

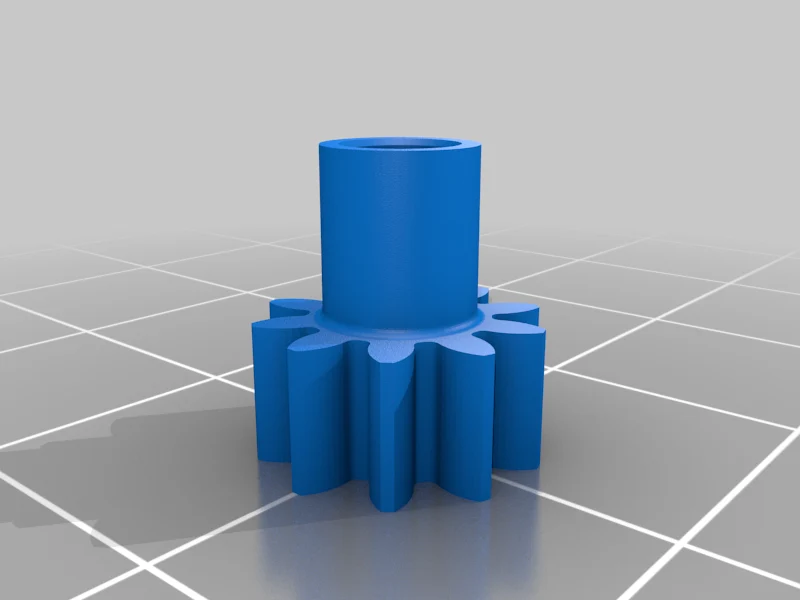

--Шестерни имеют шестиугольные центральные отверстия для крепления шестиугольных колец вала. Эти втулки имеют резьбу для установочных винтов, которые надежно фиксируют приводные валы. Я получил это: https://www.amazon.com/gp/product/B07QNHQGZB/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

— Вам также понадобится пара стержней диаметром 6 мм (у меня их больше, чем нужно!): https://www.amazon.com/gp/product/B072JPQX4Q/ref=ppx_yo_dt_b_asin_title_o01_s00?ie=UTF8&psc=1

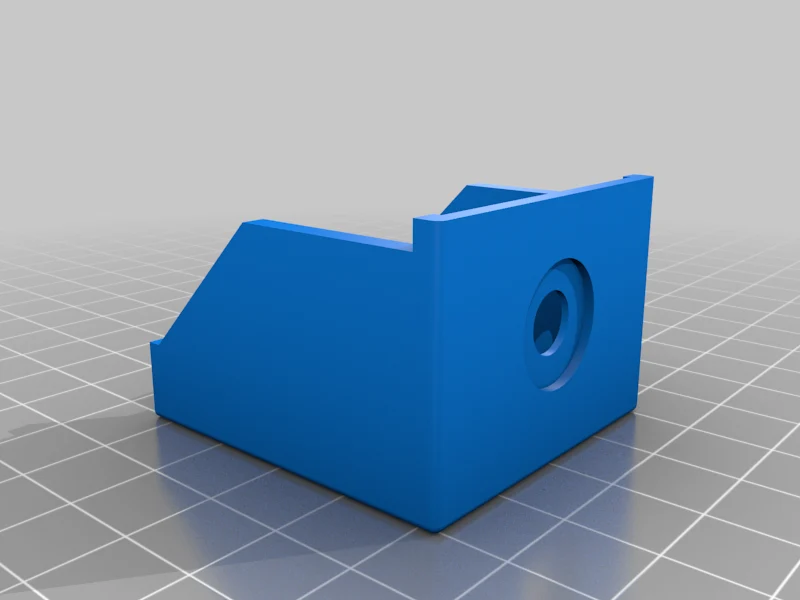

--И для валов требуется всего три подшипника: внутренний диаметр 6 мм и внешний диаметр 16 мм, но мне трудно найти такой размер. Я добавил новую деталь: Gearbox_Frame15mm_01, которая поддерживает более распространенные подшипники 6 x 15 мм, доступные здесь: https://www.amazon.com/uxcell-Bearing-6x15x5mm-Shielded-Bearings/dp/B07Z3F1MR5/ref=sr_1_3?dchild=1&keywords=flanged%2Bbearings%2B6x15&qid=1634408972&sr=8-3&th=1

--Для контроллера двигателя я использую один из них; они очень дешевы и их легко подключить:

Контроллер скорости двигателя RioRand RR-PWM-15V низкого напряжения постоянного тока 1,8 В 3 В 5 В 6 В 12 В, 2 А ШИМ

— Двигатель, который я выбрал, — самый распространенный, который я смог найти; его диаметр 35,75 мм, шлицевой вал диаметром примерно 1/8 дюйма. Я купил свой на sciplus.com. Amazon называет его: Weelye, 2 шт., 24 В, 30 000 об/мин, детский электродвигатель на колесах, 24 В, приводной двигатель, аксессуар для двигателя автомобиля, детские игрушки, запасные части.

--И наконец, вот короткое видео о том, как это работает: https://www.youtube.com/watch?v=poN9FIq0uTE.

--Необходимые инструменты:

-Кран М4

-Кран М3

— Метрические шестигранные ключи и гаечные ключи.

--Необходимые крепежи:

-12: винты и гайки с плоской головкой M4 x 12 мм для крепления деталей к основанию.

-3: винты с плоской головкой M4 x 12 мм и одна гайка для крепления стола к раме A.

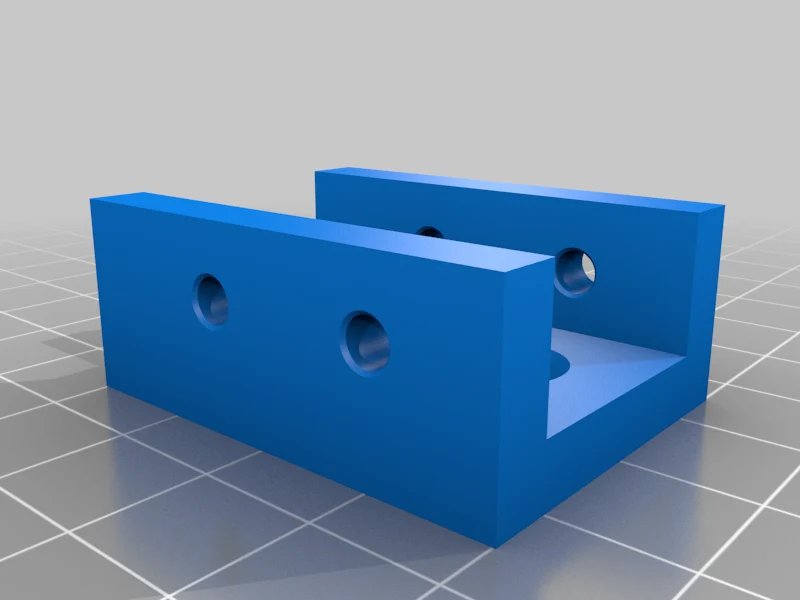

-4: винты с головкой под торцевой ключ M3 x 10 мм для крепления контроллера к креплению.

-3: установочные винты M3 x 10 мм для крепления подшипников к их креплению.

-2: установочные винты M4 x 10 мм для крепления файла к поршню.

-2: винты с головкой под торцевой ключ M4 x 8 мм и гайки для крепления опорных стоек к раме A.
