Прямоугольный шлифовальный блок

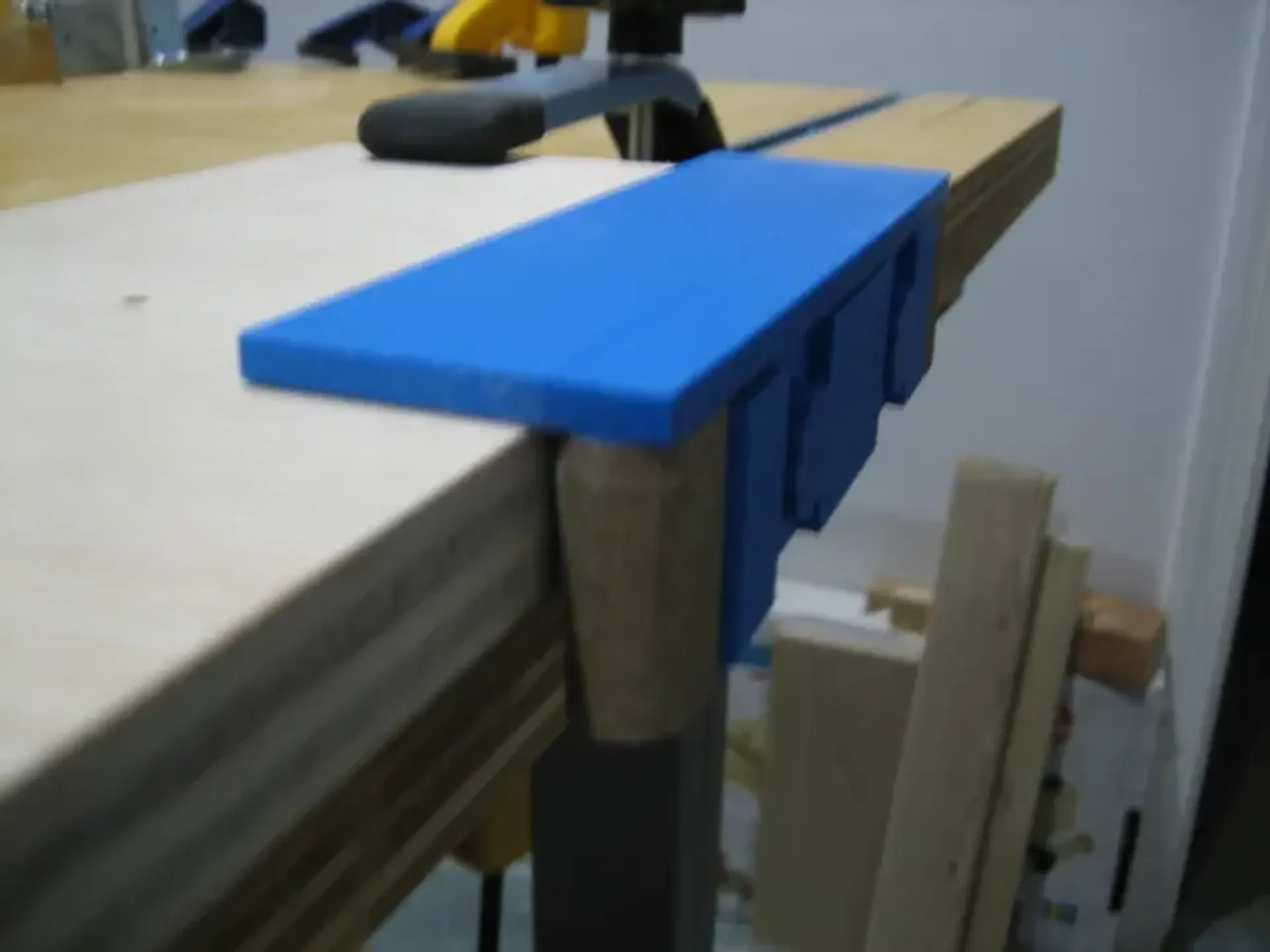

Я искал способ отшлифовать край куска дерева, не добавляя нежелательной фаски. Кажется, существует бесконечный запас шлифовальных блоков для 3D-печати, но я не нашел ни одного с прямоугольной направляющей. Я наткнулся на деревянный (https://www.woodmagazine.com/woodworking-how-to/shop-tips/right-angle-sanding-block-keeps-edges-square), который мне захотелось сделать. Но увидев, что у меня есть 3D-принтер, я решил попробовать придумать свой.

Это совершенно новый дизайн, но он во многом вдохновлен упомянутой выше деревянной версией, а также https://www.printables.com/model/22236-customized-sanding-sticks-with-labels и другими аналогичными моделями.

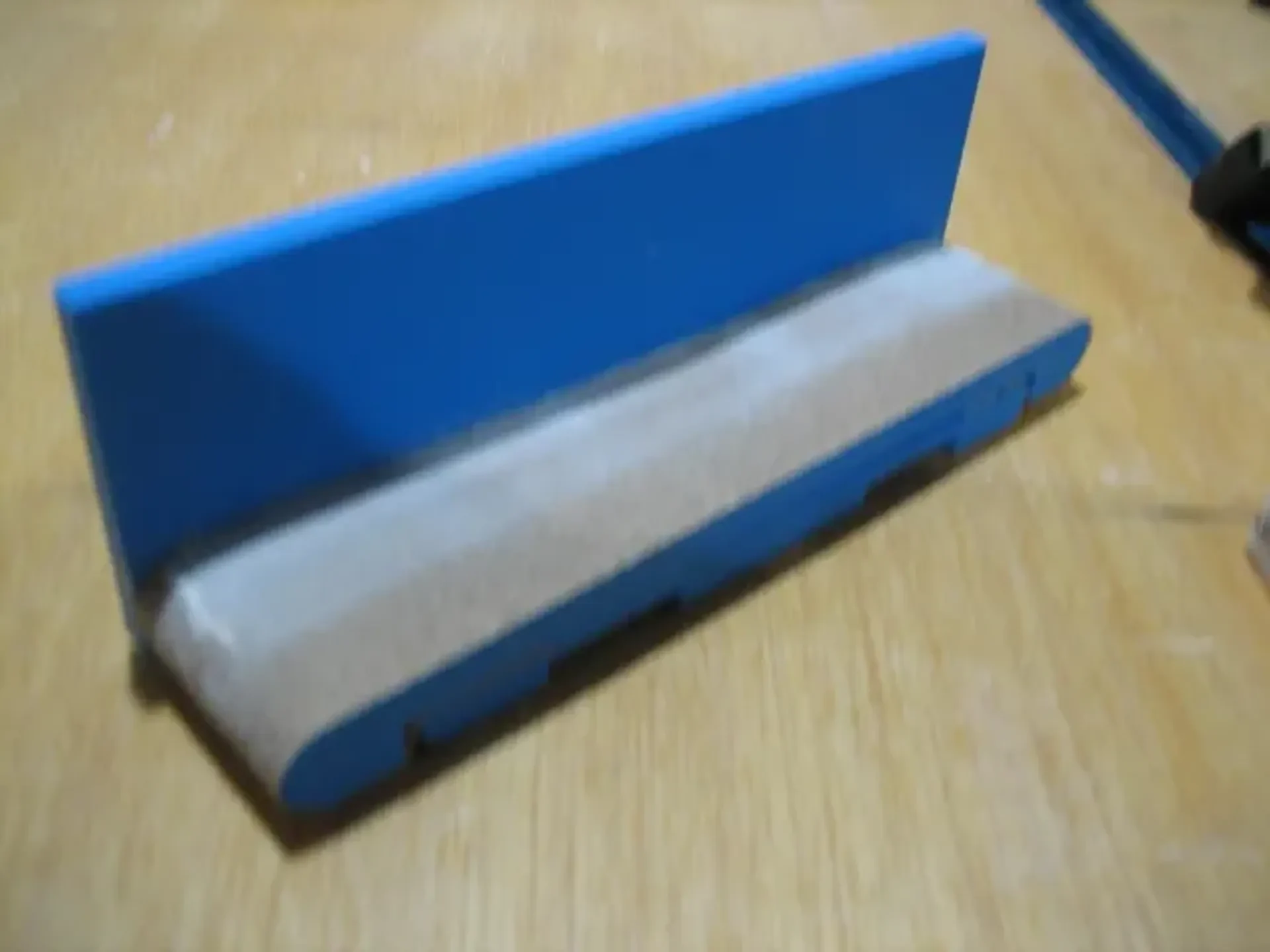

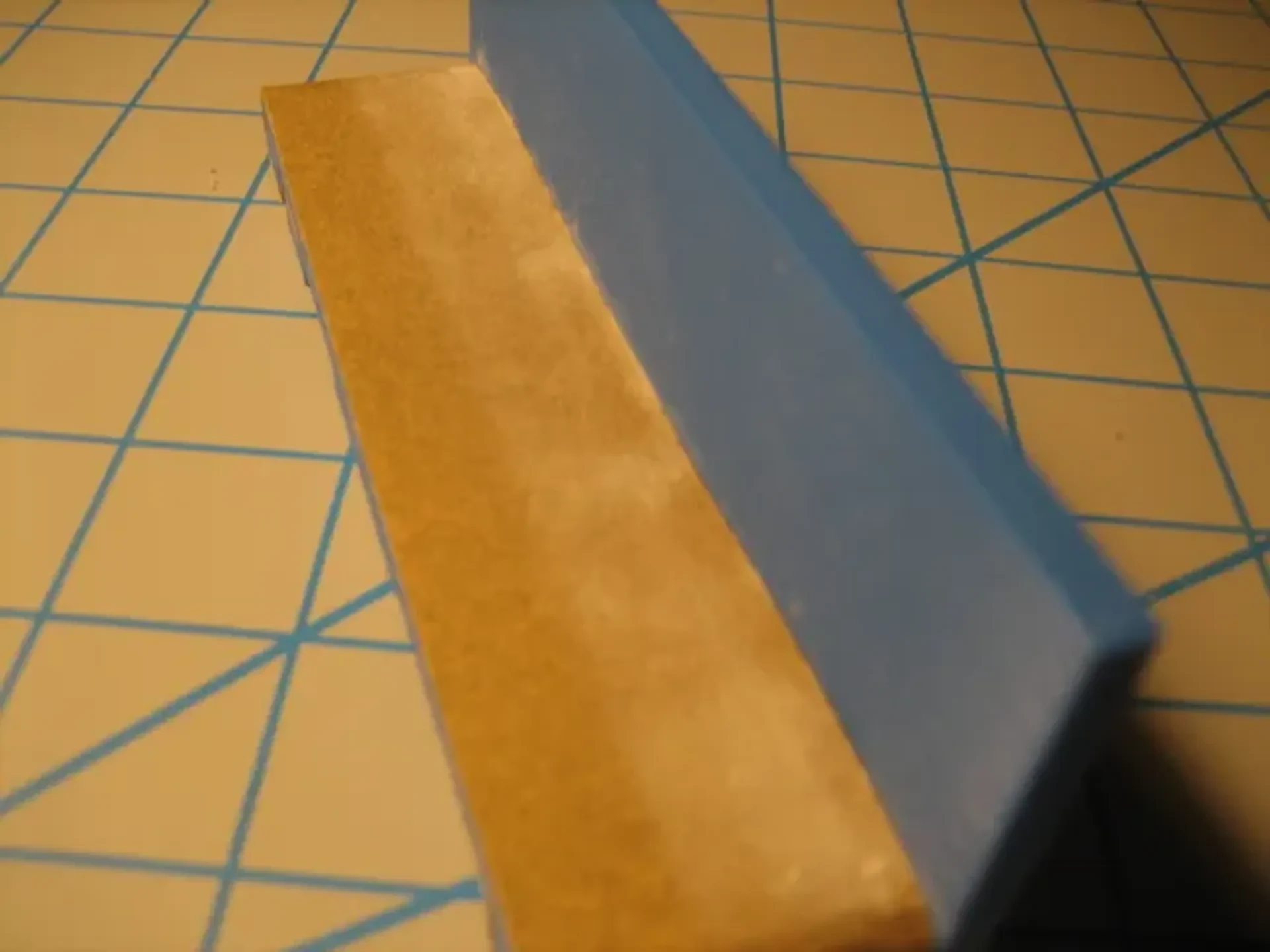

Его размер такой, что к нему поместится полоска шириной 9 дюймов (~ 23 мм) из листа стандартной наждачной бумаги размером 9x11 дюймов.

Распечатать инструкции

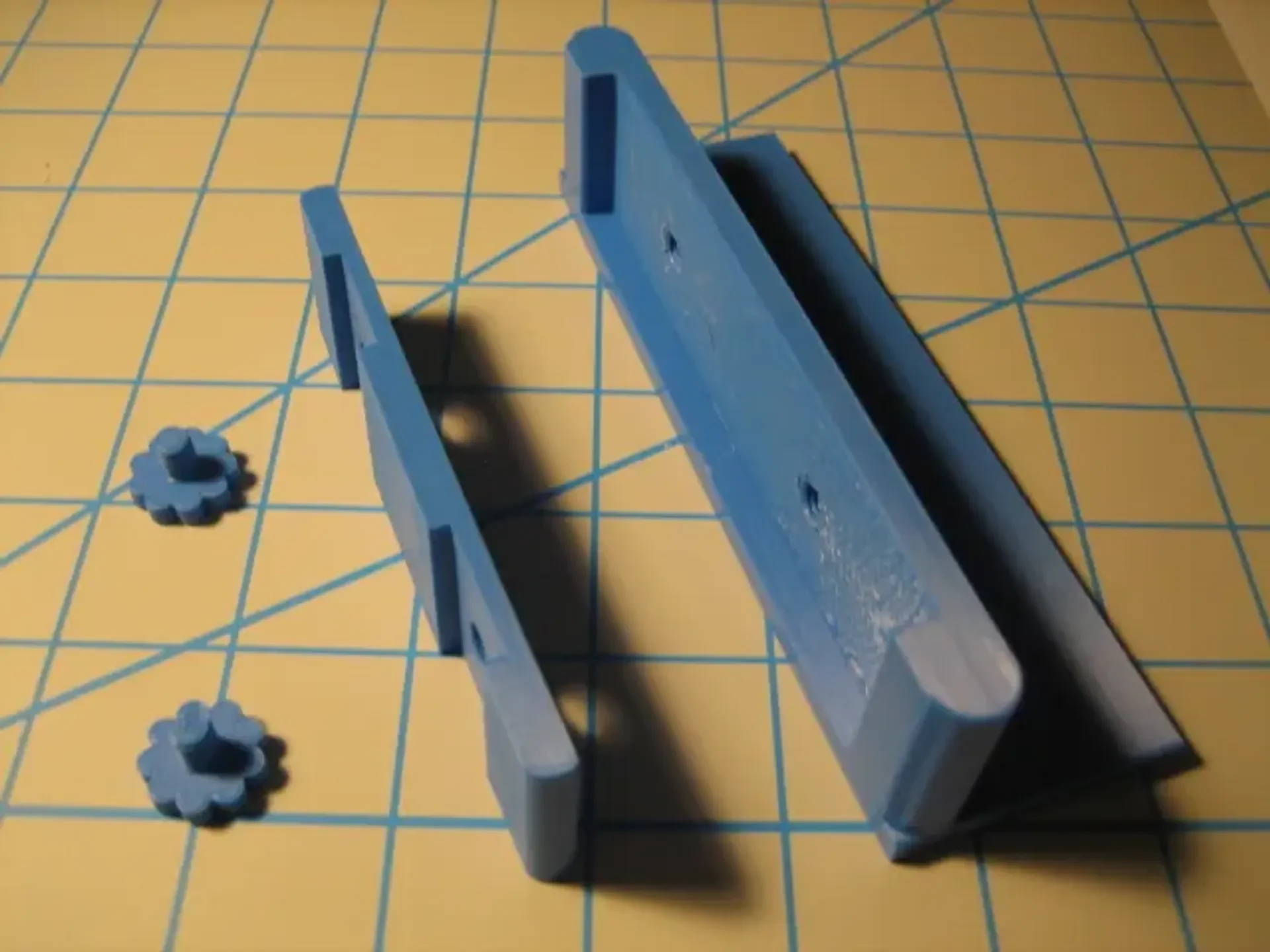

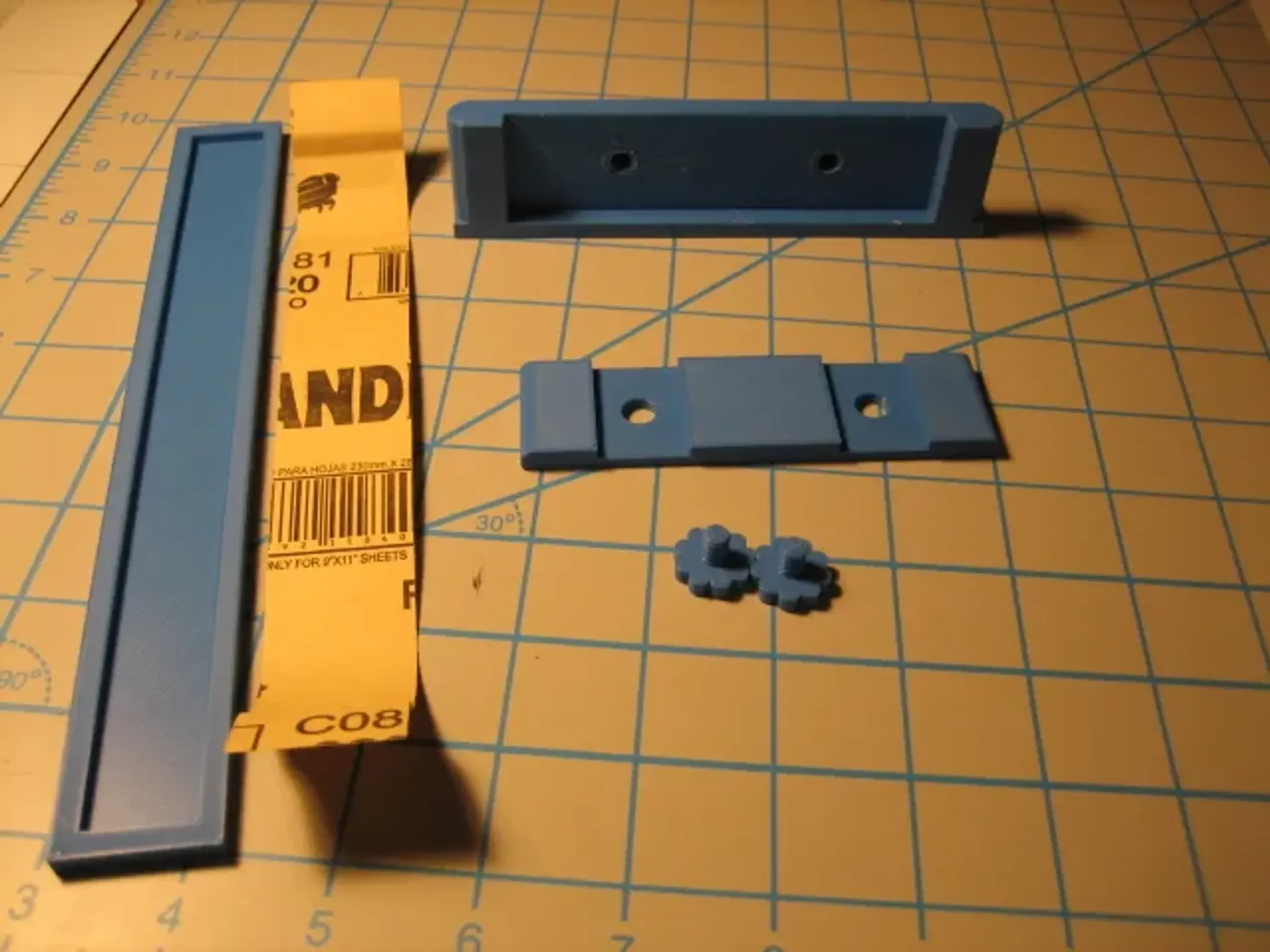

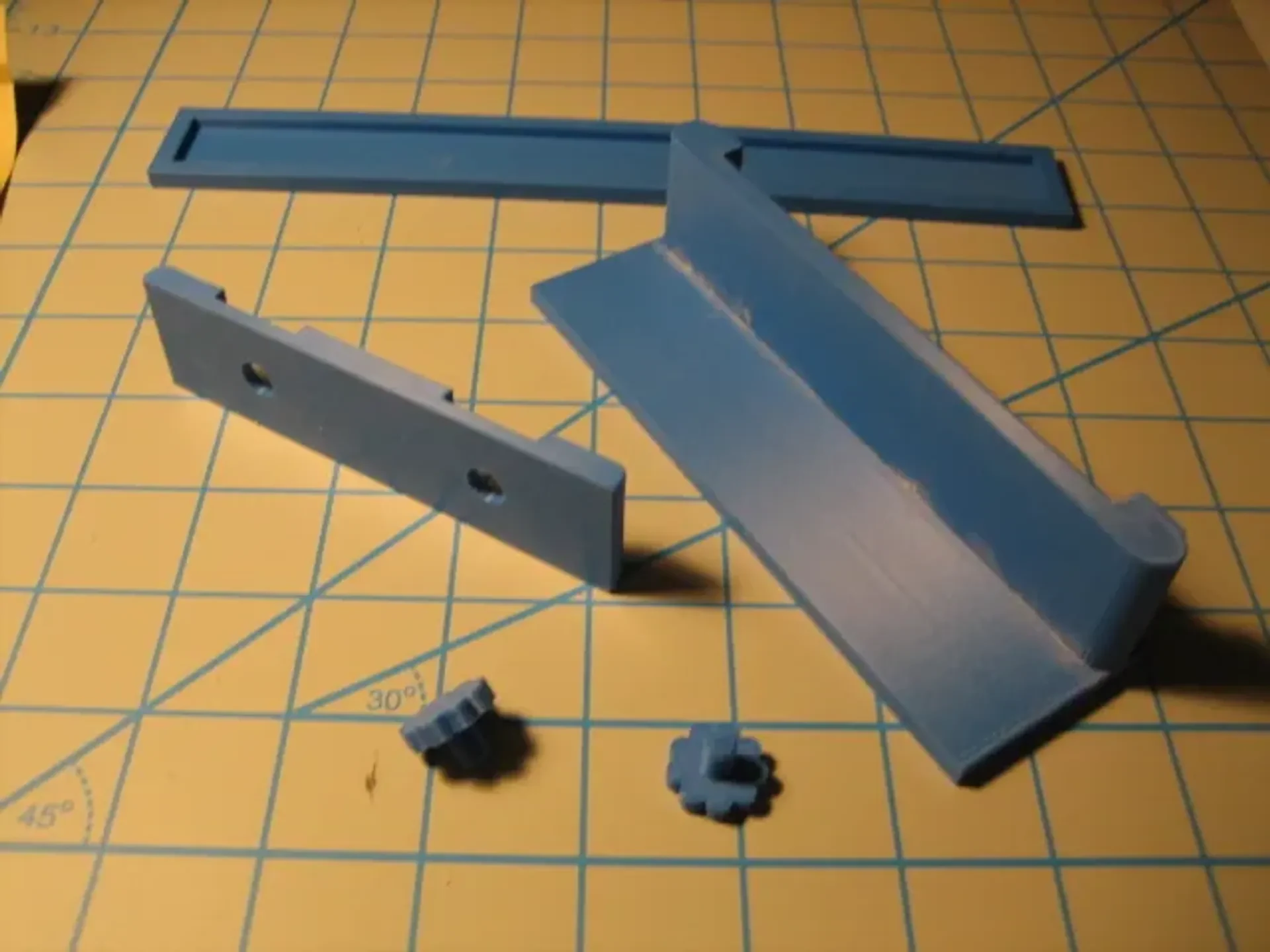

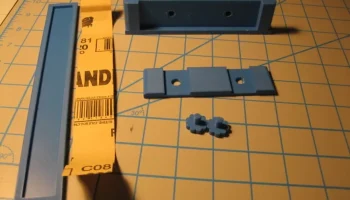

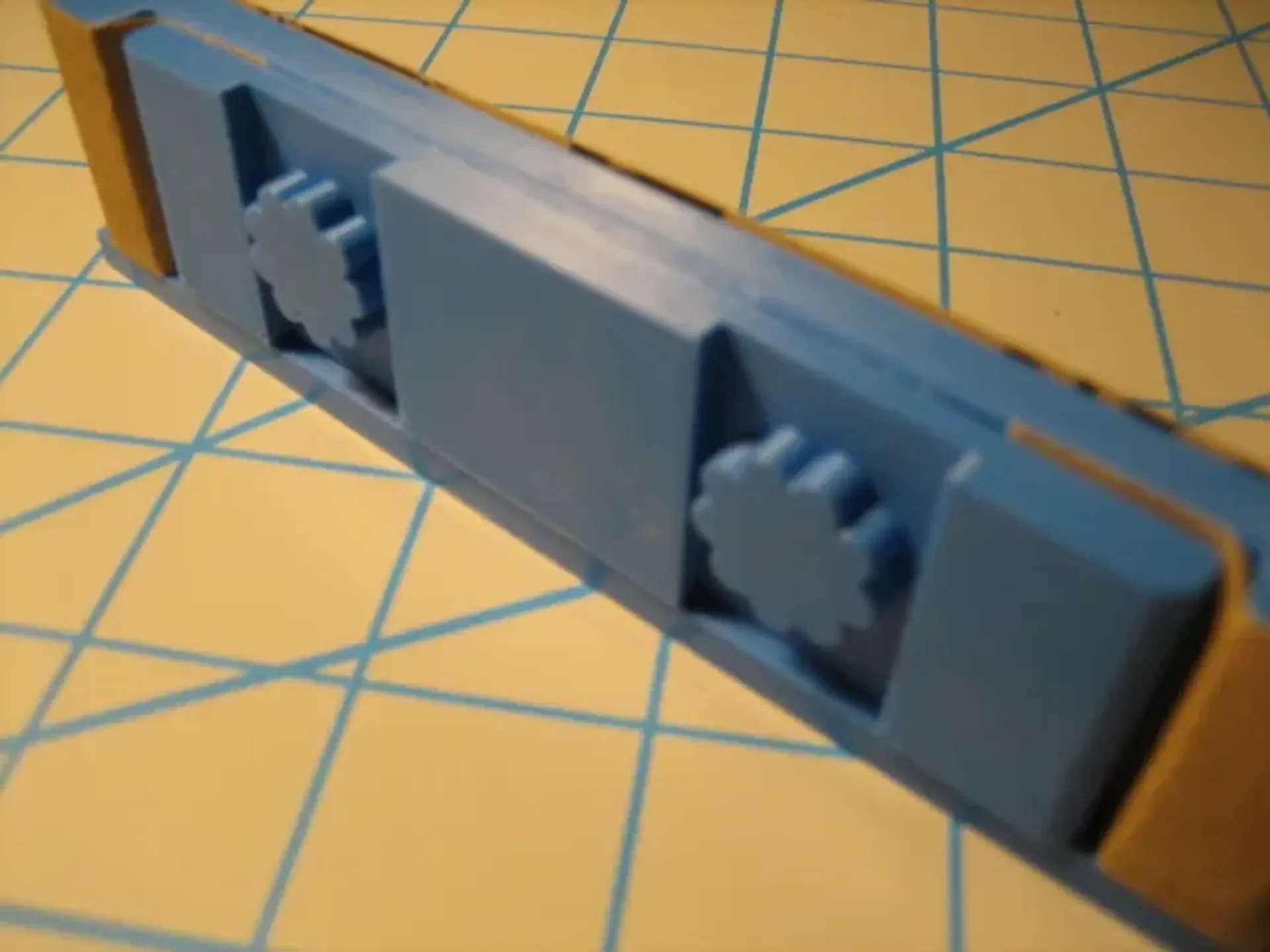

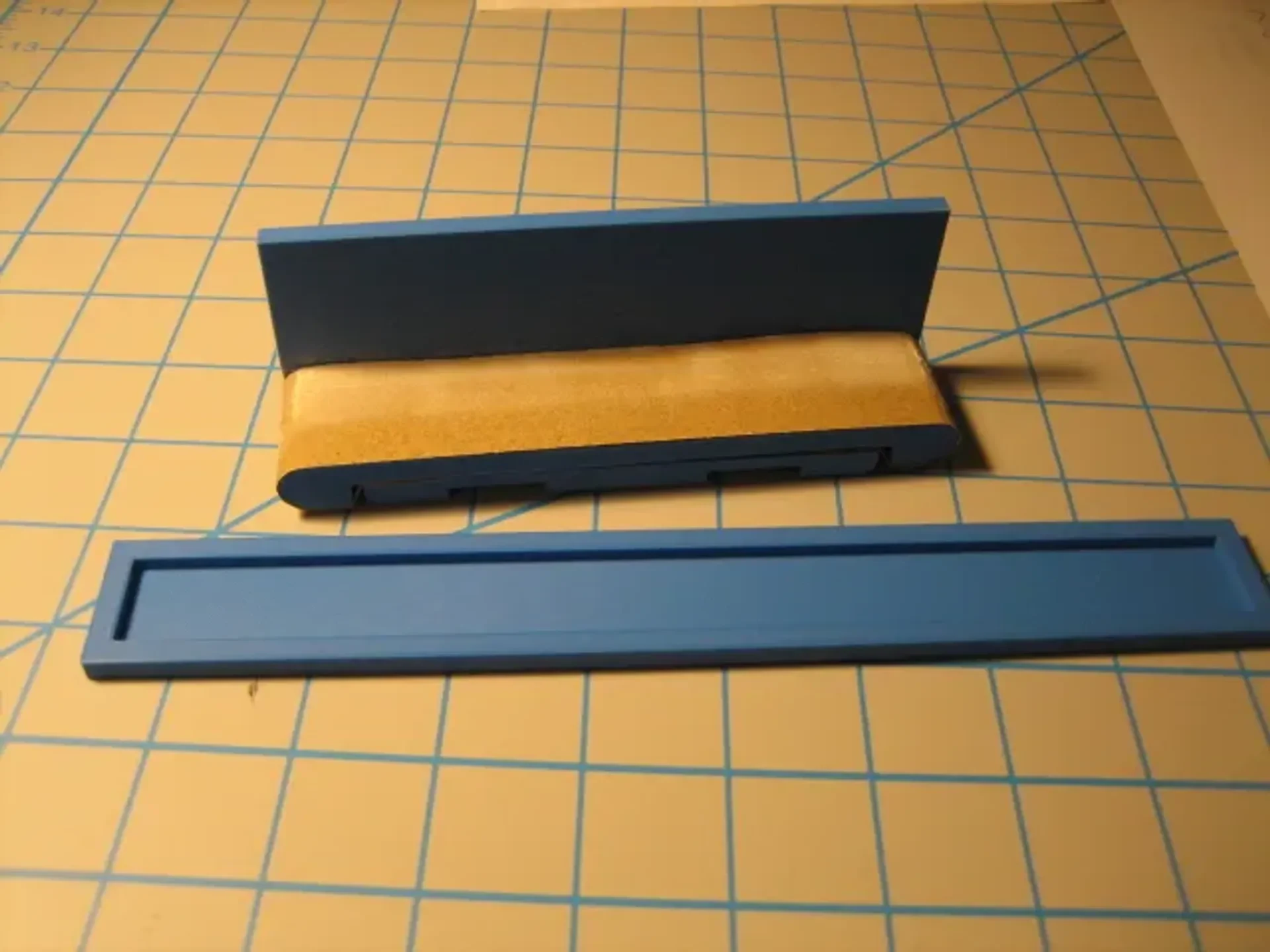

Вам нужно будет распечатать шлифовальный блок, держатель и 2 копии винта. Вы также можете дополнительно распечатать направляющую для резки на наждачной бумаге нужного вам размера.

Я использовал высоту слоя 0,2 мм, заполнение 20% (я уверен, что 15% будет достаточно) и напечатал его PLA.

Файлы Holder.stl и CutGuide.stl печатайте в заданн��й ориентации.
Для винта.stl переверните его так, чтобы головка винта оказалась внизу.
Для Sanderblock.stl переверните так, чтобы более узкая часть была вертикальна, а более толстая часть была обращена к станине. Вам понадобятся опоры под зазор.

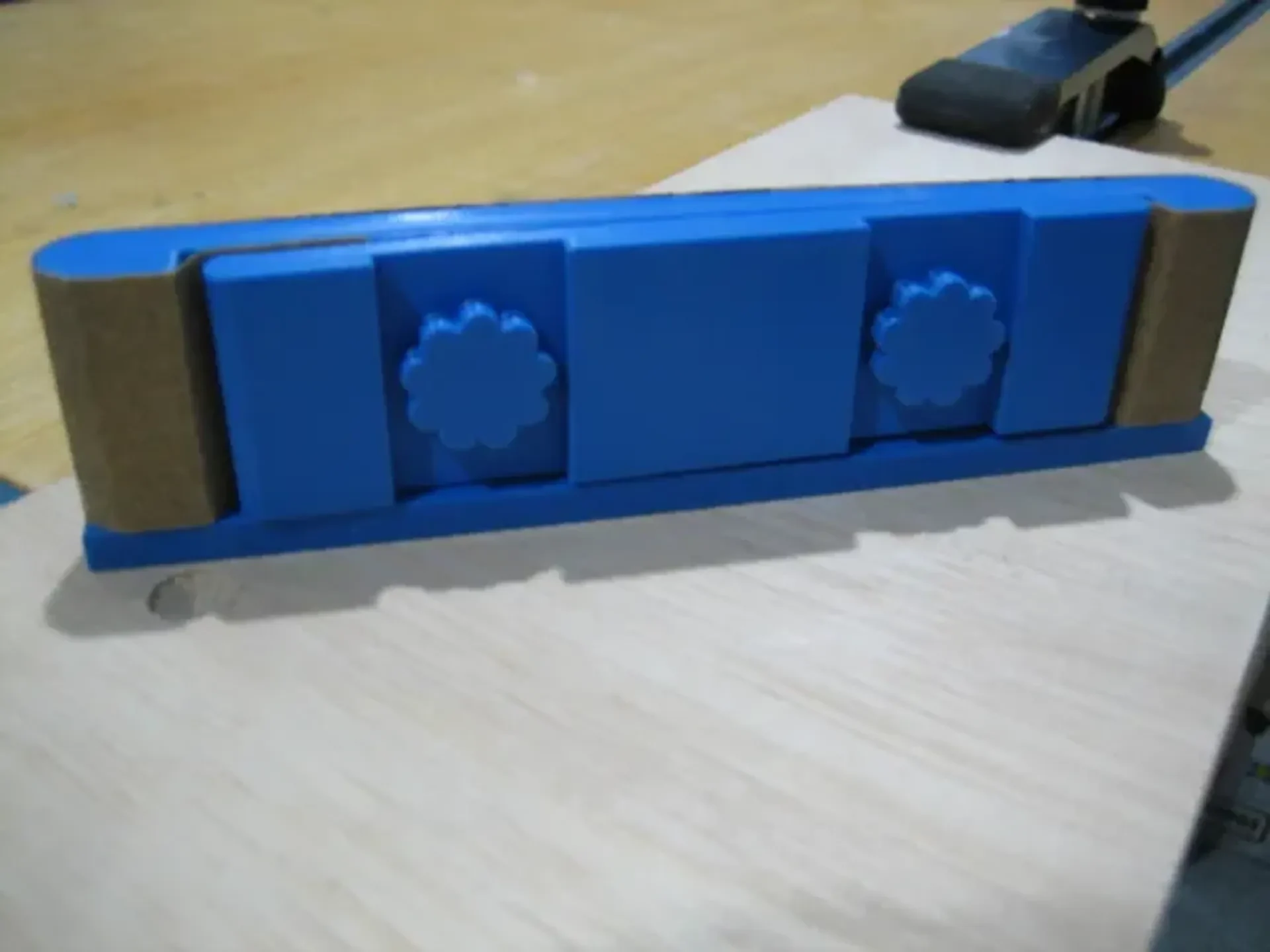

Сначала может потребоваться небольшая работа, чтобы вкрутить винты в отверстия. Убедитесь, что внутри отверстий не осталось подставок.

Параметрический

Модель FreeCAD включена и является параметрической, поэтому вы можете изменить размер в соответствии с вашими потребностями. Загрузите файл .FCStd в FreeCAD и дважды щелкните электронную таблицу в списке объектов на слева.
