Маленький шлифовальный блок

Когда я увидел этот шлифовальный блок, я понял, что хочу его, но этот конкретный дизайн не очень хорошо работал с моим FDM-принтером. Я изменил его дизайн, и он отлично печатается на моем Prusa Mini!

Распечатать инструкции
Категория: Краткое описани�� ручных инструментов

Когда я увидел этот шлифовальный блок, я понял, что хочу его, но эта конкретная конструкция не очень хорошо сочеталась с моим FDM-принтером. Я изменил его дизайн, и он отлично печатается на моем Prusa Mini!

Настройки печати

Принтер: Пруса МИНИ

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,2

Заполнение: 15

Нить: Hatchbox PETG, черная
Примечания:

Это напечатано в Hatchbox PETG. К сожалению, я не сохранил точные настройки при печати, поэтому не уверен на 100% в настройках. Обратите внимание, что файл .3mf настроен для PLA, этот отпечаток должен работать с любым материалом.

Пост-печать

Требования к сборке

Для сборки этого шлифовального блока вам понадобятся 2 болта М4х20 и 4 гайки М4. Никакой другой постобработки перед сборкой не требуется.

Обратите внимание, что приведенные ниже шаги соответствуют прилагаемым изображениям.

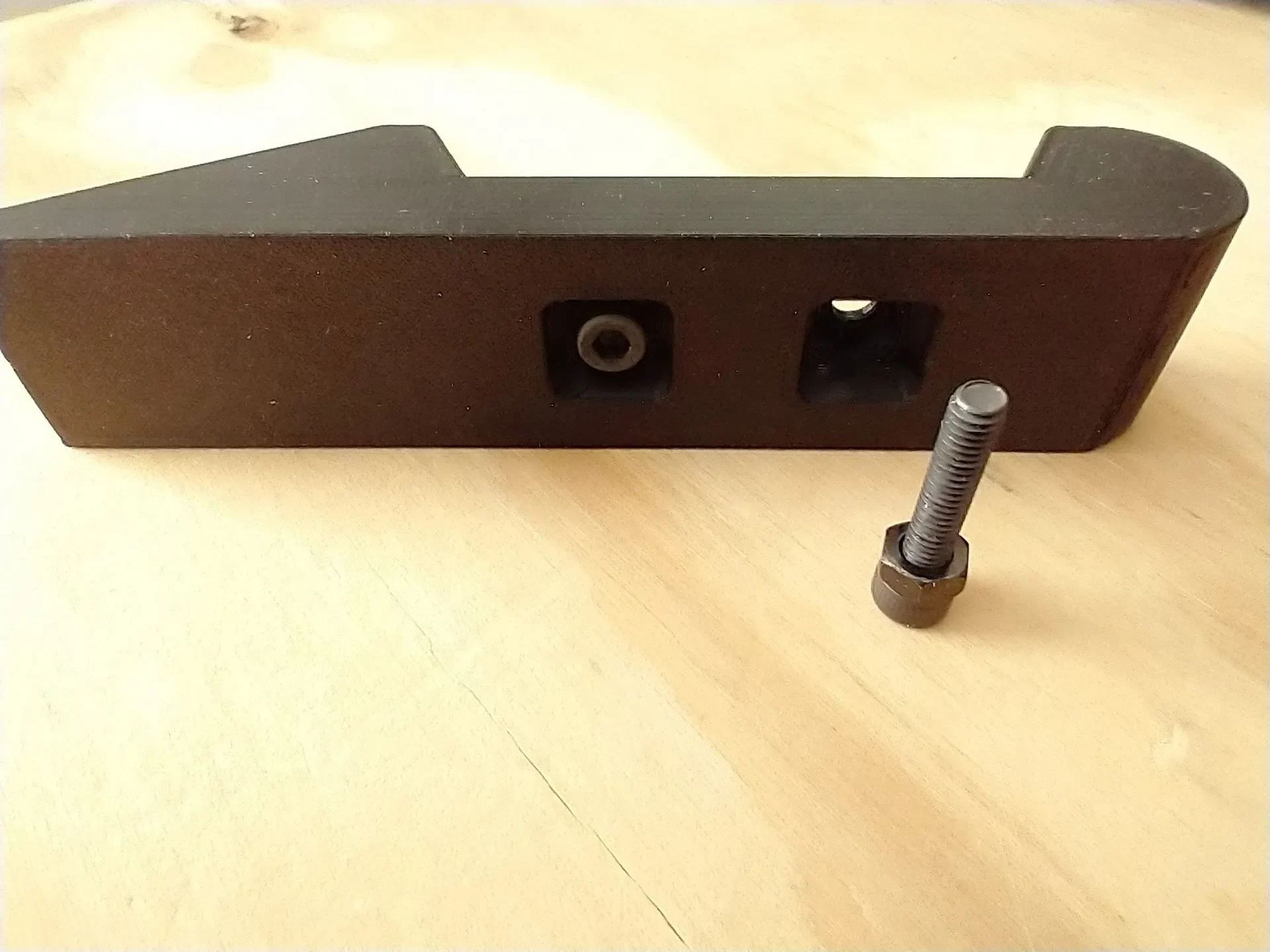

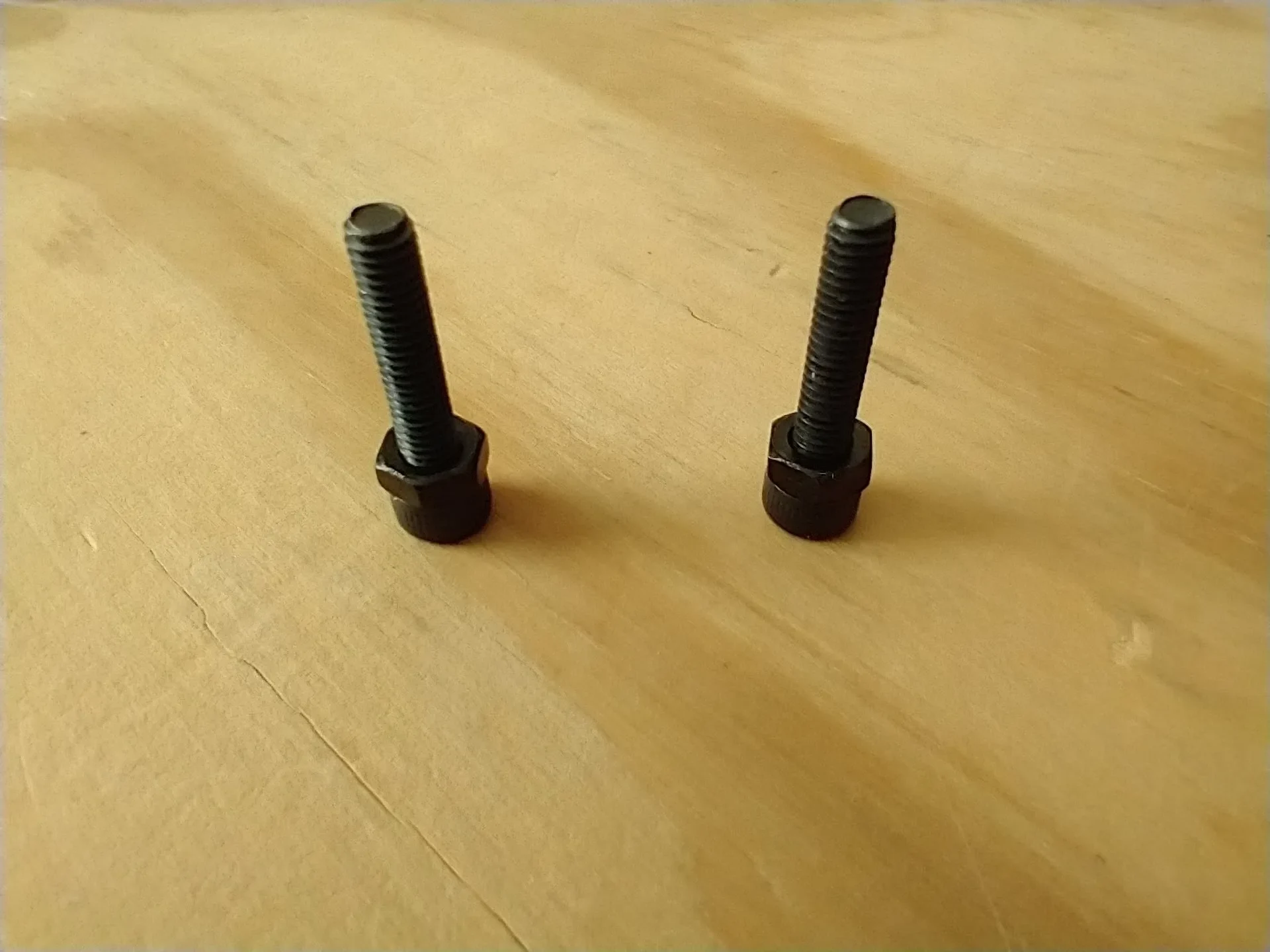

Добавьте две гайки М4 (по одной каждой) к двум болтам М4. Это предотвратит вращение болтов, когда ��ы их затянем позже.

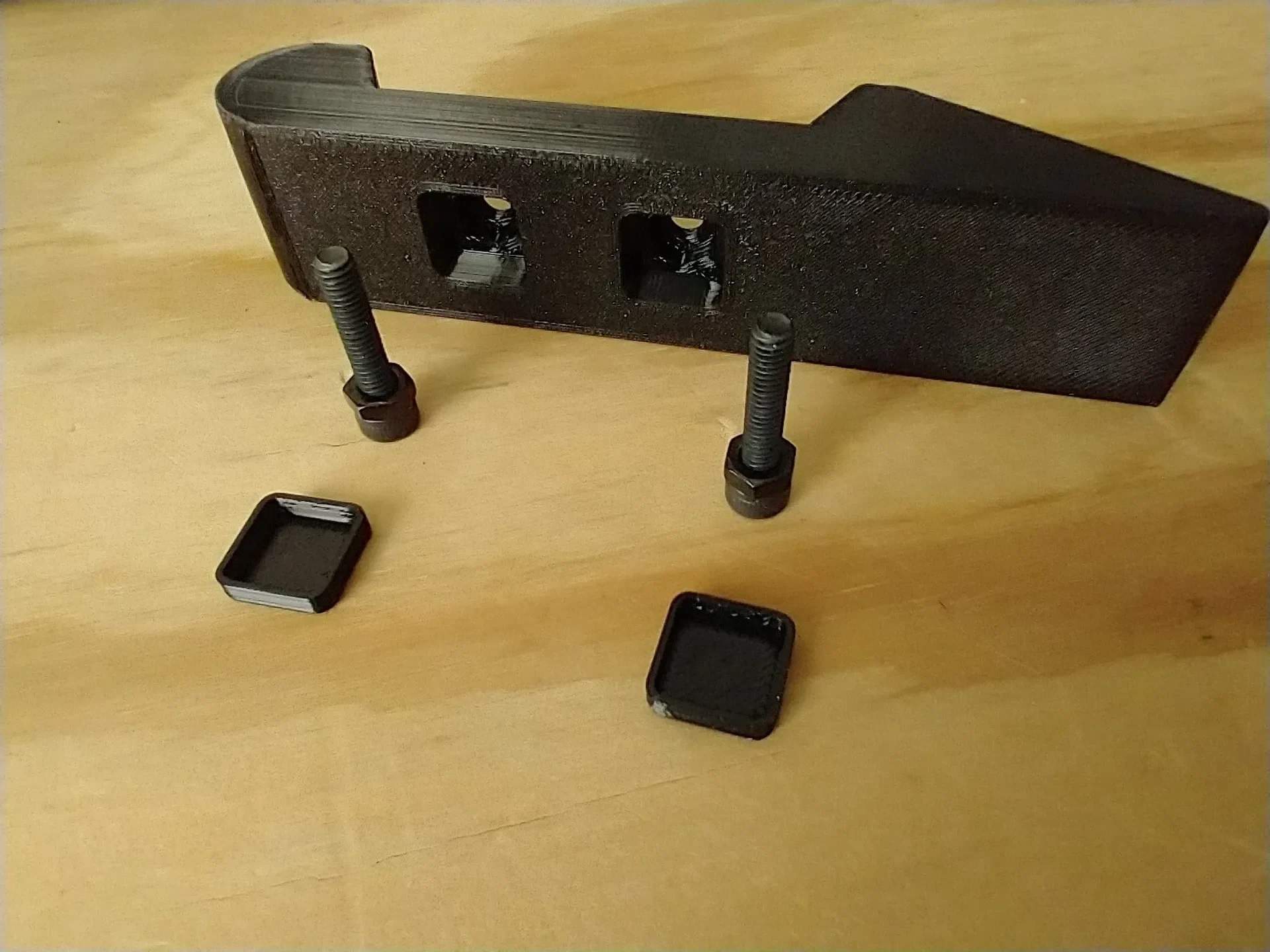

Вставьте болты вверх через нижнюю часть основного корпуса. (Эта область может быть немного грязной из-за нависания. Ничего страшного, просто расчистите весь беспорядок, чтобы можно было вставить болты.)

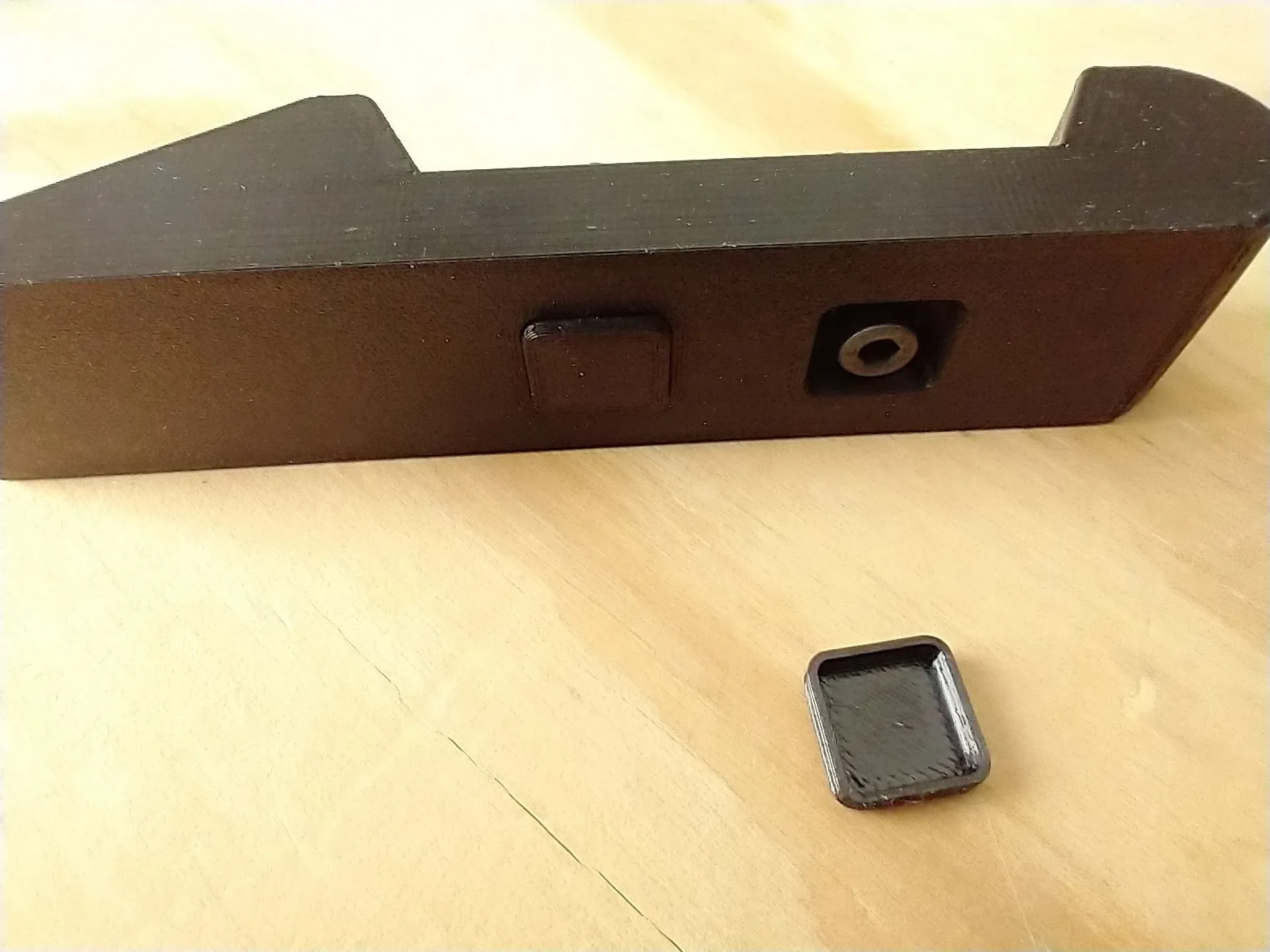

Вставьте колпачки в отверстия, но не вставляйте их до конца! Оставьте немного потусоваться.

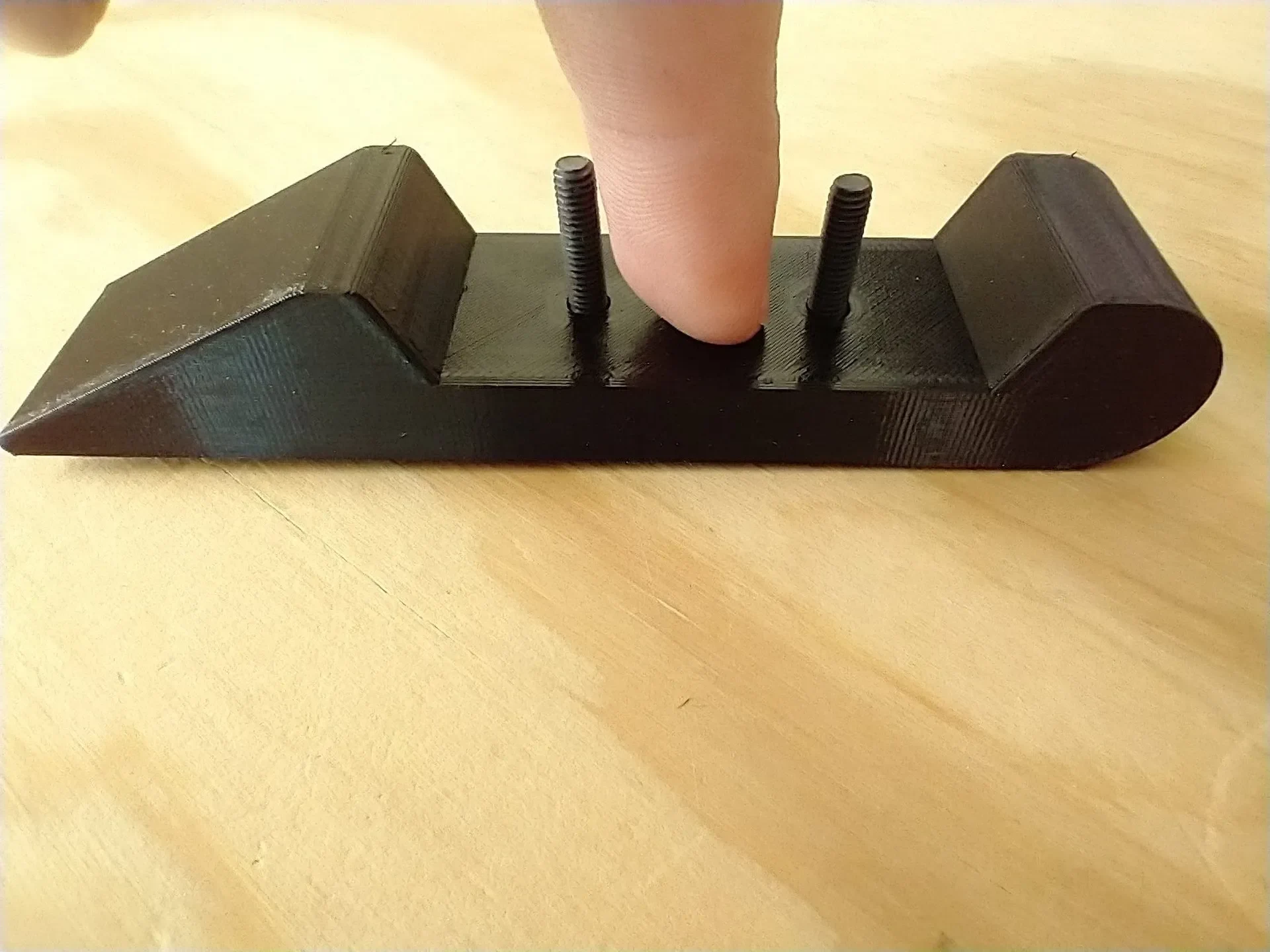

Положите основной корпус на ровную поверхность и нажмите вниз. Благодаря этому колпачки будут идеально прижаты к нижней части шлифовального блока.

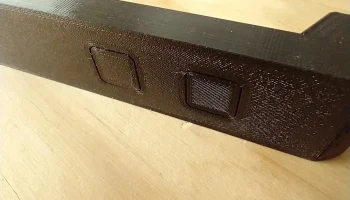

Теперь колпачки стоят идеально.

Далее мы добавим «держатель». Эта деталь удерживает полоску наждачной бумаги на месте.

Просто наденьте его на два болта.

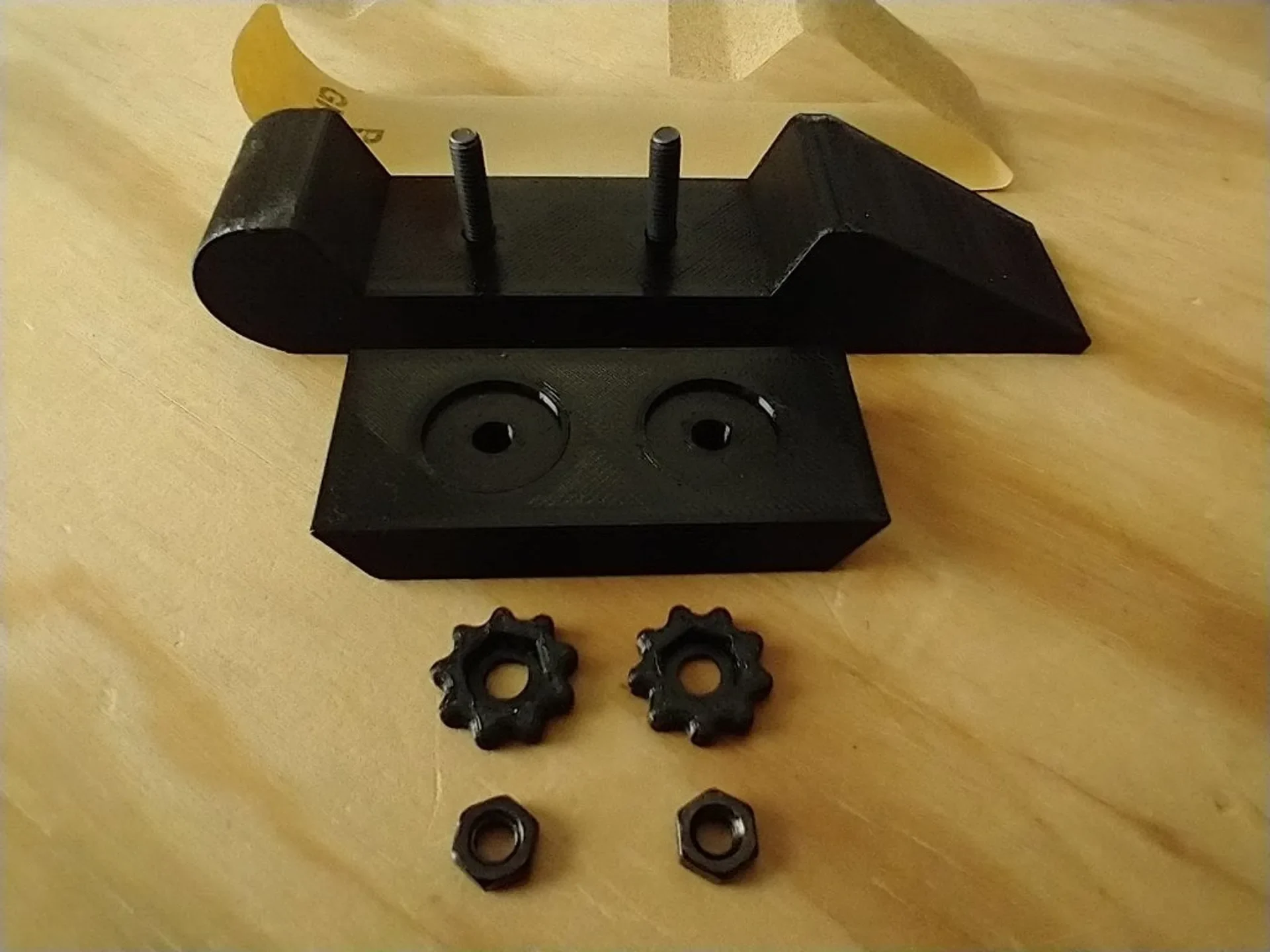

Далее вам понадобятся две ручки и две гайки М4.

Вставьте гайки в ручки, затем прикрутите их к болтам. На этом этапе оставьте их свободными, чтобы можно было вставить наждачную бумагу.

Отрежьте полоску наждачной бумаги шириной 1 дюйм. Листы, которые я взял, оказались идеальной длины, но вам, возможно, придется подрезать свои, чтобы они подходили по размеру.

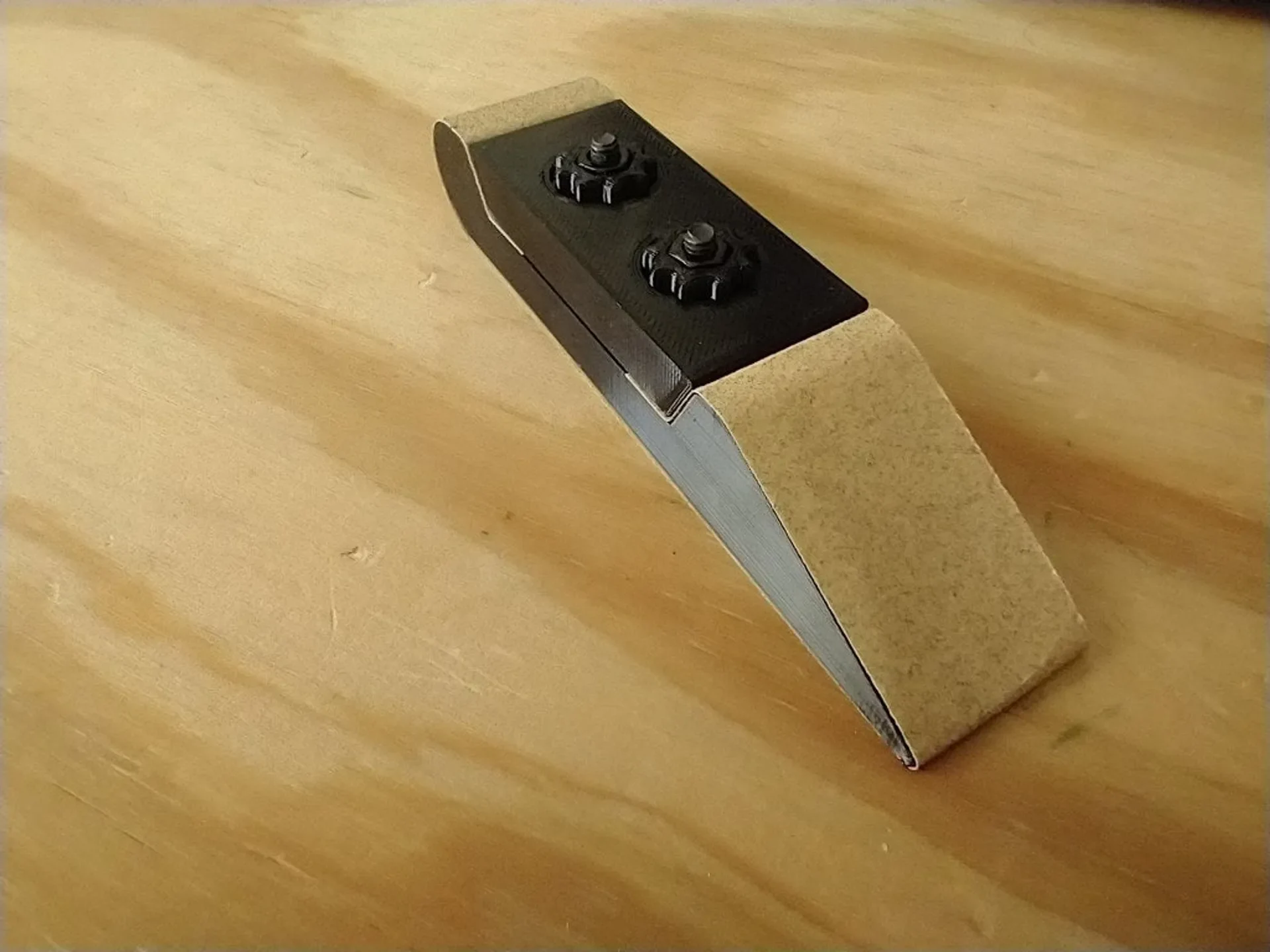

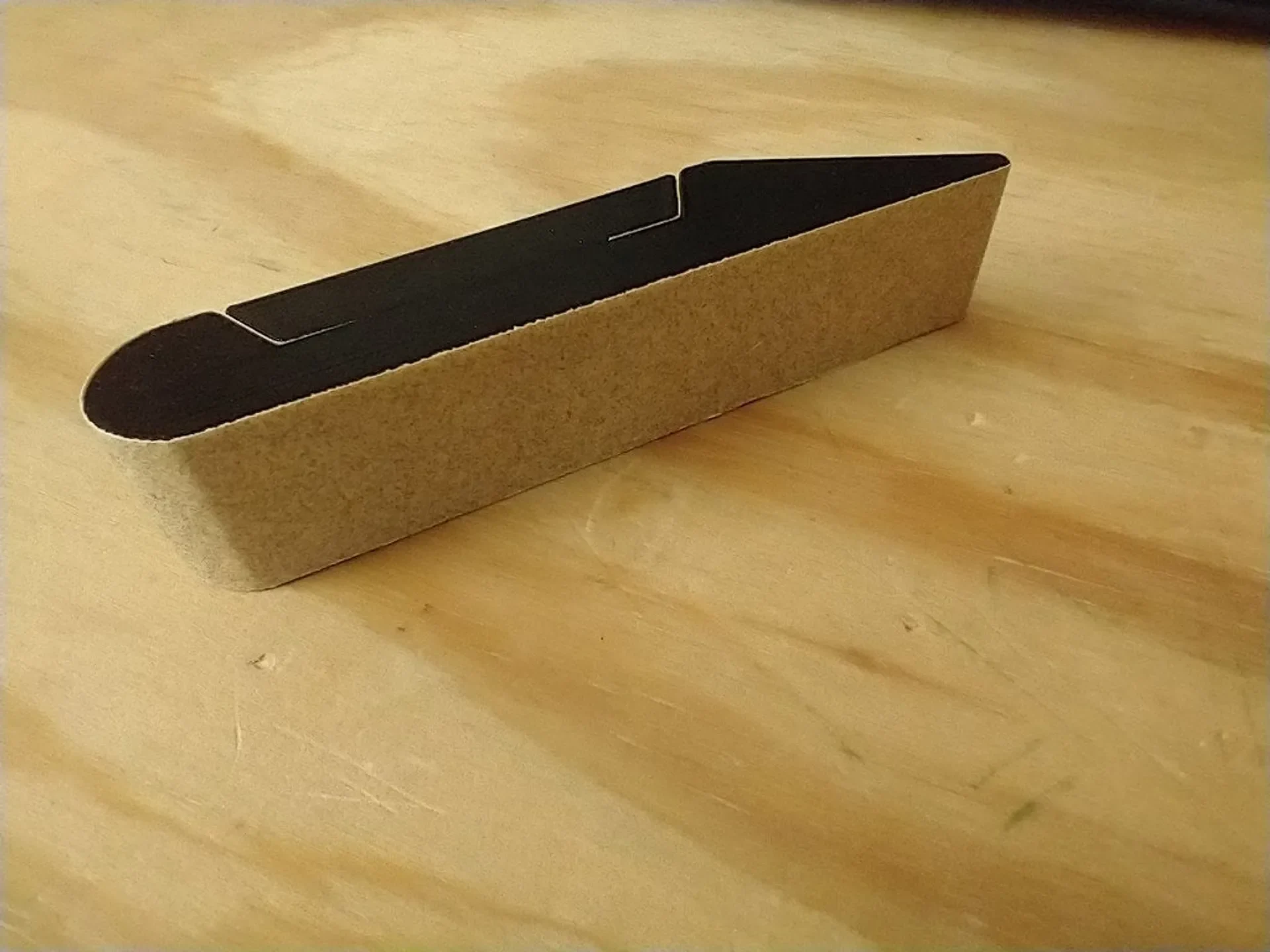

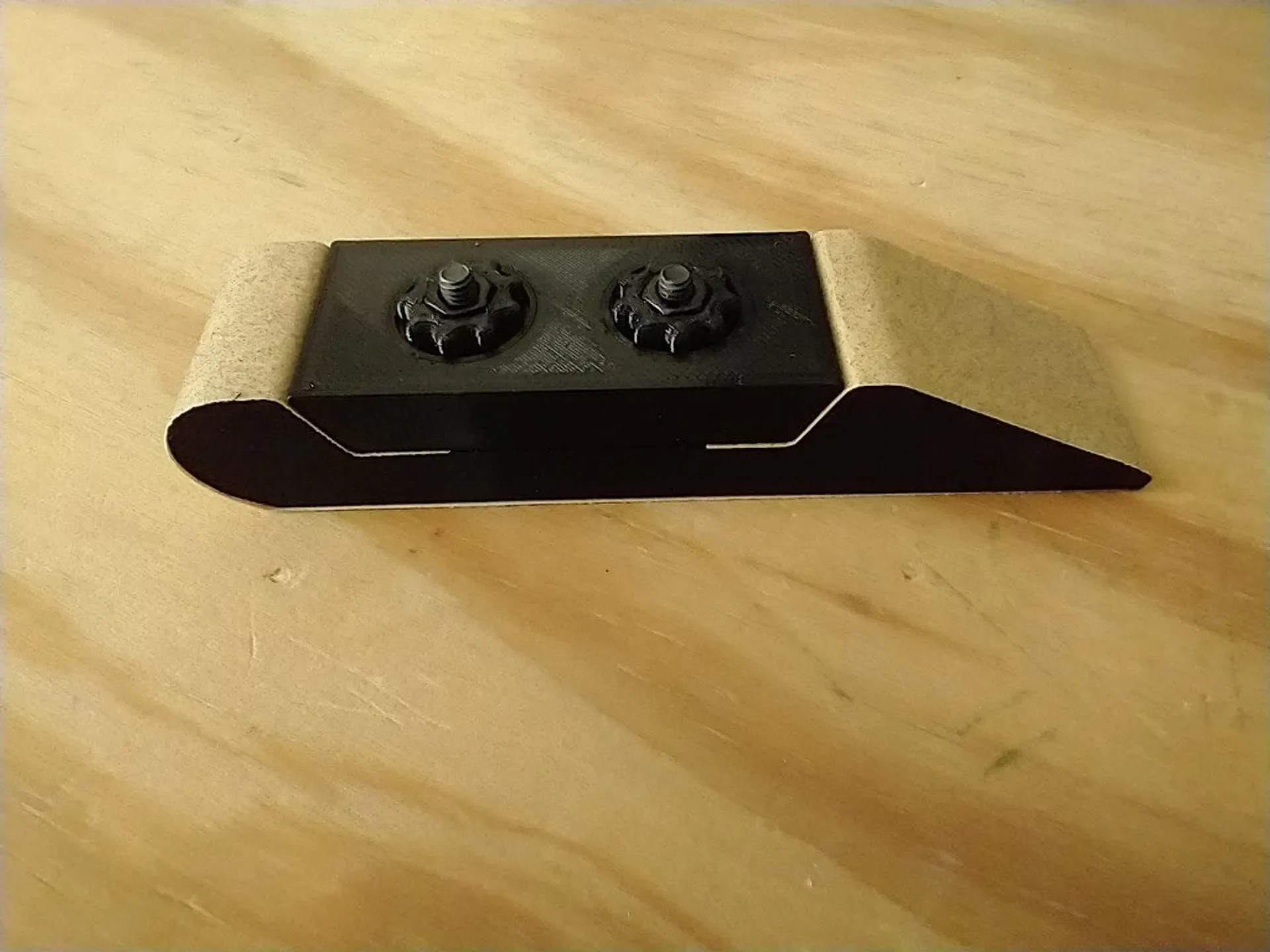

Вставьте наждачную бумагу между деталями, натяните ее и затяните ручки. Вы готовы к шлифовке!
