Введение

Это мой ремикс модульного гидропонного сада башни Bordercondition и некоторых особенностей модульного гидропонного сада башни Smart IoT от Ghoofman. Изначально я разместил этот проект на Thingiverse ( https://www.thingiverse.com/thing:5712775), но в конце концов решил опубликовать его здесь!

Немного истории:

Наконец-то я решил загрузить свой ремикс на Modular Hydroponic Tower Garden от Bordercondition. Изначально я просто планировал сделать мейк, но вскоре решил потратить немного времени и доработать проект под свои нужды и возможности. Я намеревался:

Я хотел максимально использовать пространство, а это означало, что мне нужна была башня высотой не менее 6 футов. Таким образом, основание башни должно было быть очень устойчивым, чтобы выдержать вес башни. Я мог бы перепроектировать основание, чтобы сделать его более жестким, но это сработало!
У меня Prusa MINI+ с довольно маленькой кроватью (180x180 мм). Это несколько сложные вещи.
Из-за погоды, в которой я живу, мне пришлось разместить башню внутри помещения. Это потребовало использования ламп для выращивания растений. Я не смог найти держатель для освещения для выращивания растений, который подходил бы к моей печатной платформе и который в будущем можно было бы выдвигать дальше по мере роста растений.
Наконец, проект должен был быть модульным и легко обновляемым.

К счастью, у меня есть приличный опыт работы с Solidworks. Таким образом, я скачал файлы STEP из двух вышеупомянутых проектов и изменил несколько частей. Крышка кастрюли и светодиодные опоры были полностью моим творением.

Я предоставлю ссылку на файлы STEP на случай, если кто-то захочет продолжить модификацию проекта.

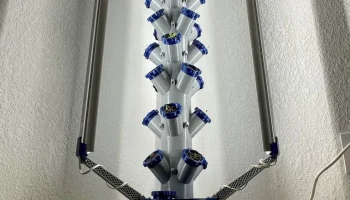

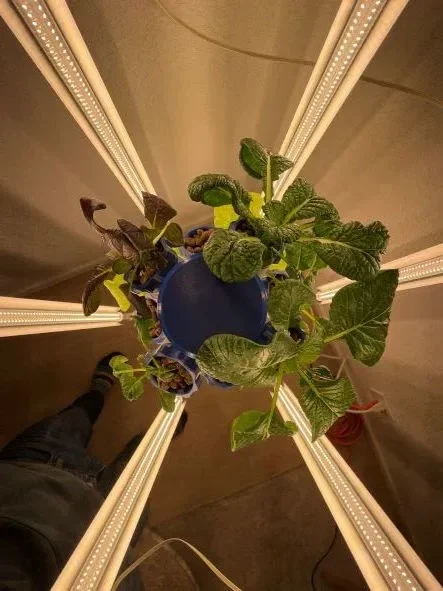

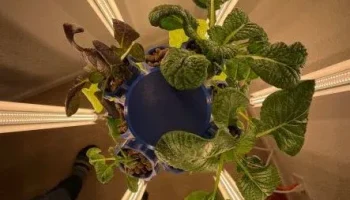

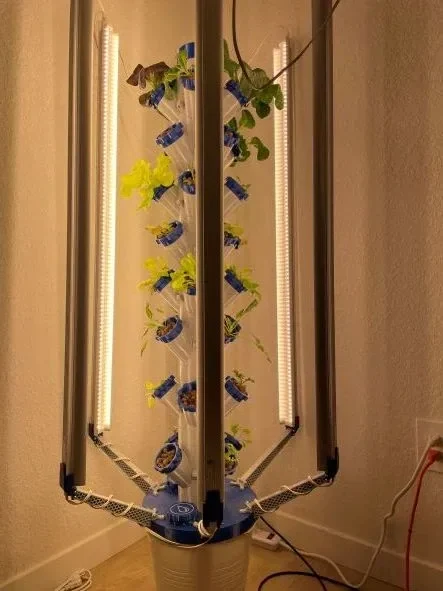

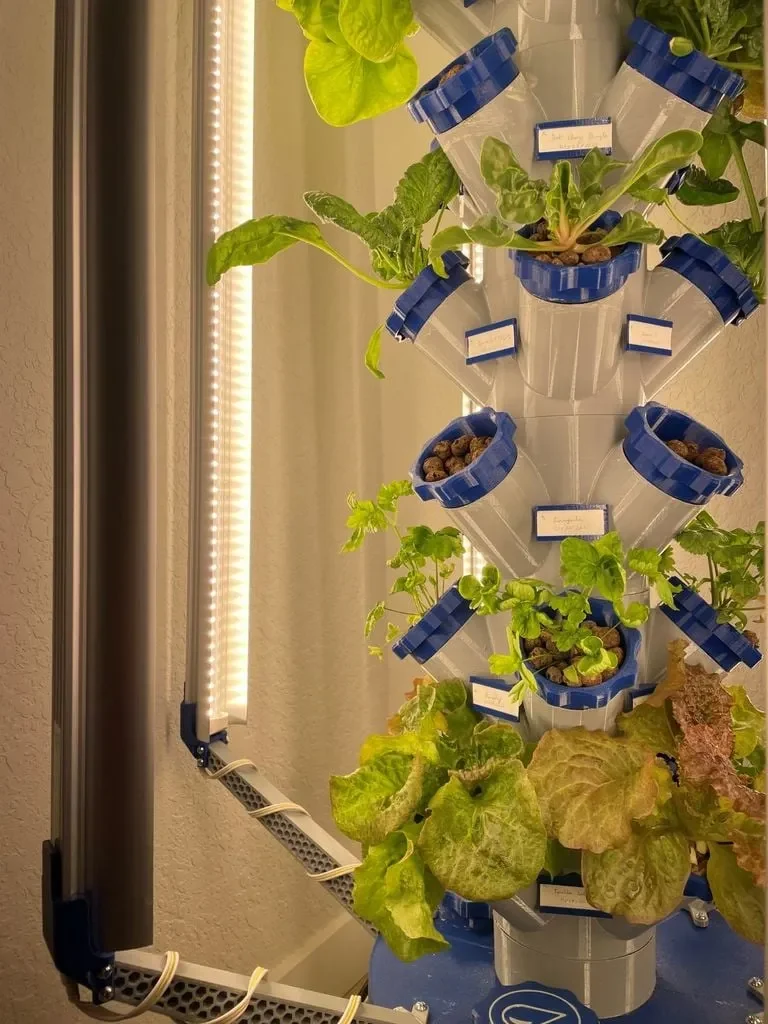

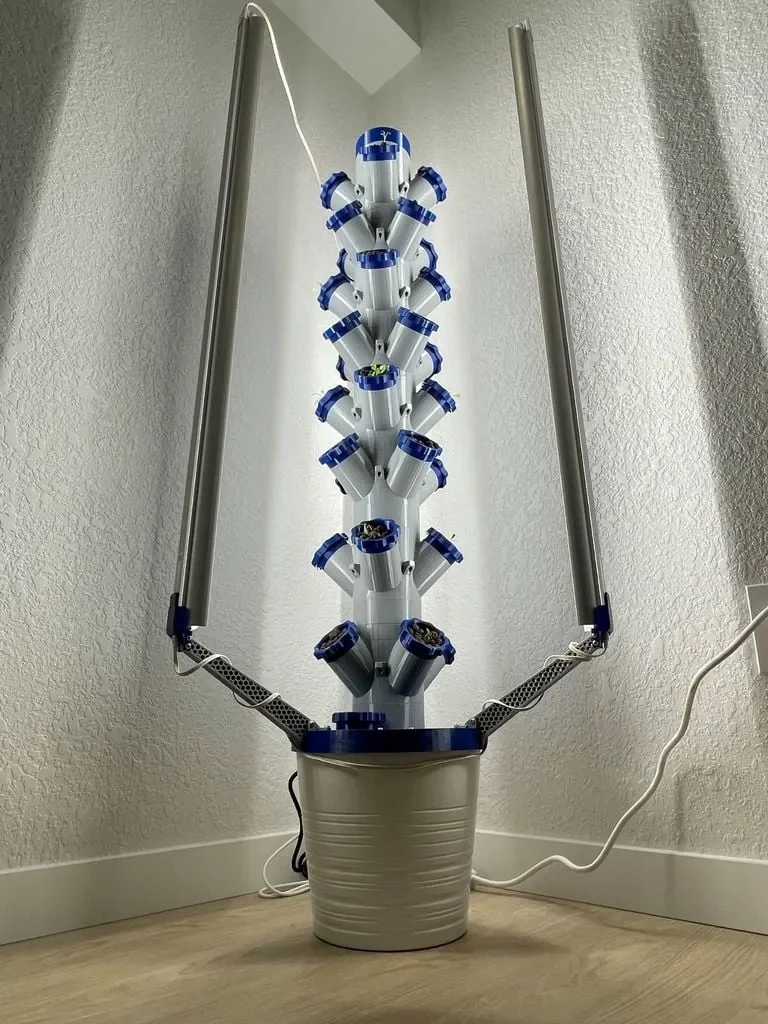

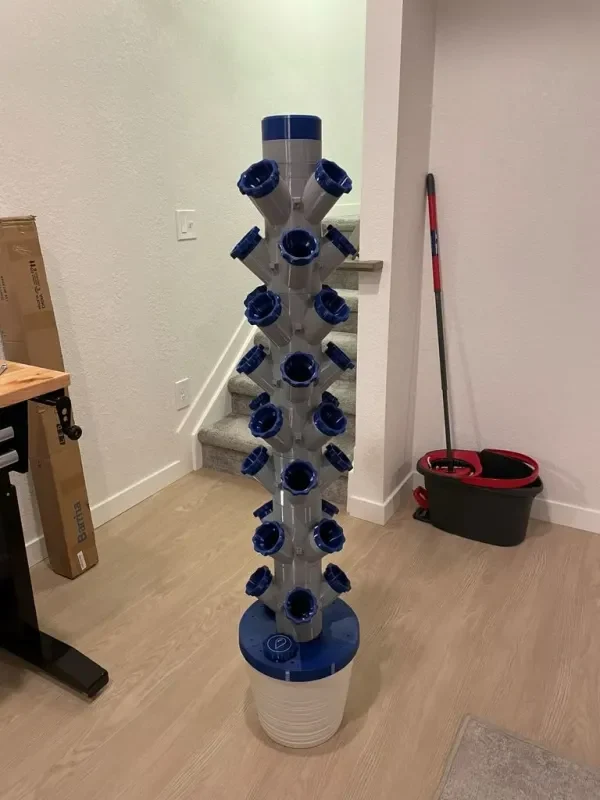

Башня была запущена и работает без каких-либо серьезных происшествий. Он имеет 8 4-сторонних посадочных модулей и 3 распорки. Он на удивление стабилен, и я планирую добавить как минимум еще пару модулей, когда растения немного подрастут. Насос, который я использую, более чем способен перекачивать достаточное количество воды до самого верха. Сначала я начал с 3 светодиодных ламп для выращивания растений мощностью 42 Вт длиной 4 фута, но через месяц я решил попробовать добавить еще 3, в общей сложности 6, чтобы обеспечить лучшее освещение. Лампы для выращивания растений довольно хорошо закреплены снизу с помощью кронштейнов, которые я разработал.

Я также предоставлю список запчастей на случай, если кто-то не захочет проводить все исследования в поисках конкретного насоса или необходимого освещения.

И последнее замечание: изначально я построил это, когда был доступен горшок IKEA Muskot. Вот почему весь проект предполагает, что он у вас тоже есть. С тех пор это было прекращено. Поэтому я также добавил крышку для пластикового ведра емкостью 5 галлонов, поскольку они более доступны. Вы можете либо найти горшок аналогичного диаметра, либо изменить файлы шагов, чтобы настроить свою сборку!

Наконец, я опубликовал новый проект (ссылка здесь), чтобы люди могли напечатать крышку для стандартного ведра емкостью 5 галлонов США. Его легко добыть, он дешев и имеет увеличенную емкость резервуара. Я не распечатывал его (поскольку он мне не нужен), но он должен работать!

Надеюсь, это поможет!

ВОПРОСЫ? Просто оставьте комментарий. Обычн�� я проверяю не реже одного раза в месяц, чтобы обновлять информацию и отвечать на вопросы.

ВНИМАНИЕ!

Я уже нашел кого-то, кто перепродавал файлы .STL на Etsy. Будьте вежливы и соблюдайте лицензию CC. Файл бесплатен и доступен каждому. Обещаю, что найду каждую попытку перепродать этот проект и приму соответствующие меры. Я также нашел людей, которые переиздавали проект на других платформах. Я бы попросил хотя бы поменять картинки. Я устала узнавать свой подвал в интернете...

Рекомендации по печати

Это настройки печати, которые я использовал. Не стесняйтесь изменять их, если считаете нужным:

Принтер: Prusa MINI+
Нить: ПЭТГ
Высота слоя: 0,25 мм
Заполнение: 20 % (кроме крышки и светодиодных кронштейнов, которые составляют 50 % для дополнительной прочности)
Скорость печати: > 40 мм/с
Опоры: не нужны (за исключением наконечника светодиодного кронштейна, который необходимо напечатать вертикально, и держателя метки, для которого требуются опоры на верхней губе). Проверьте изображения слайсера, которые я загрузил)
Платформа для печати: 18 x 180 мм (если вы печатаете платформу большего размера, вы можете напечатать трехсторонний посадочный модуль.
Поля: Да
Периметры: 3 (делает водонепроницаемым и добавляет дополнительную прочность)

Из-за небольшого размера Пру
