Ультрапонный башенный сад

Полное описание этого проекта (довольно длинное) можно найти на Hackaday здесь: https://hackaday.io/project/186829-ultratower.

Пожалуйста, поскольку все «открыто» и доступно для общего доступа, если вам нравится этот проект, не стесняйтесь поставить ему лайк прямо на сайте Hackaday… так как мой сын также отправил его на конкурс Hackaday's Climate Resilient Communities Challenge!

Спасибо

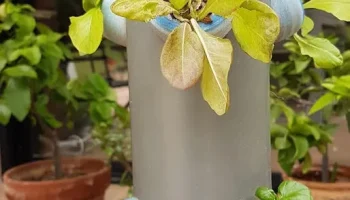

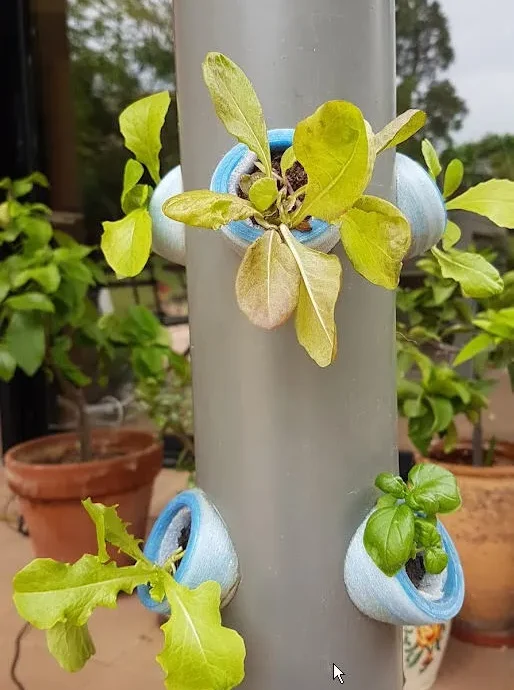

Вот экспериментальный ультрапонический сад-башня.

Вы можете найти множество таких башен с деталями, напечатанными на 3D-принтере. Но, ИМХО, они используют слишком много нити...

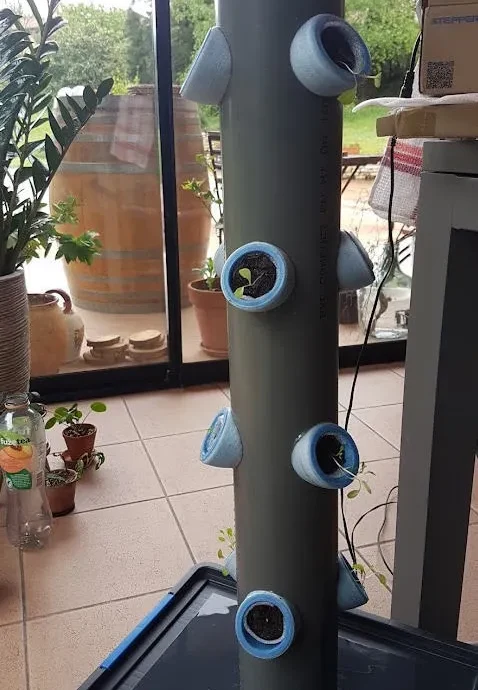

Итак, мы с моим сыном разработали эту установку так, чтобы использовать как можно меньше нити и повторно использовать дешевые трубы из ПВХ диаметром 100 мм.

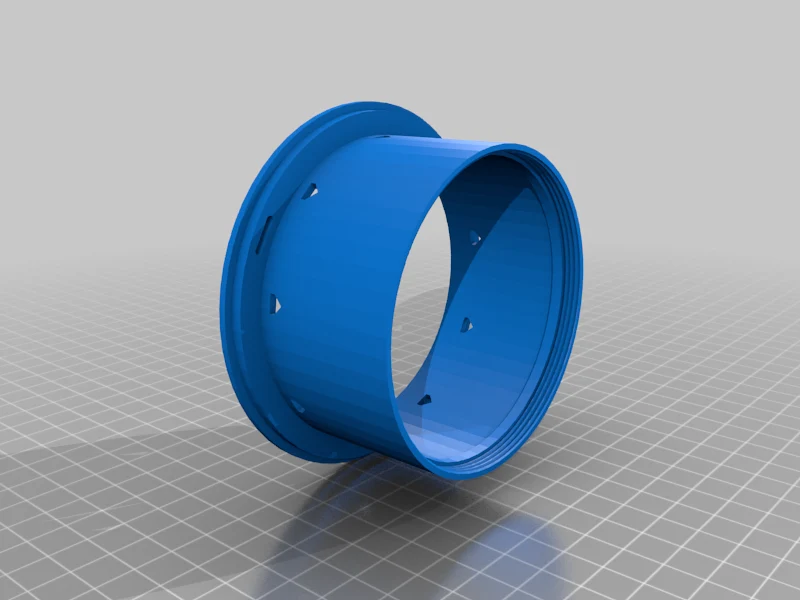

Отверстия просверливаются непосредственно в трубе с помощью кольцевой пилы диаметром 50 мм. Вам просто нужно закрепить вставки на месте и, если хотите, приклеить их эпоксидным клеем.

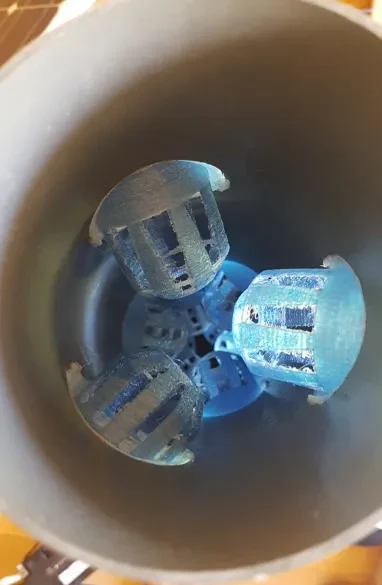

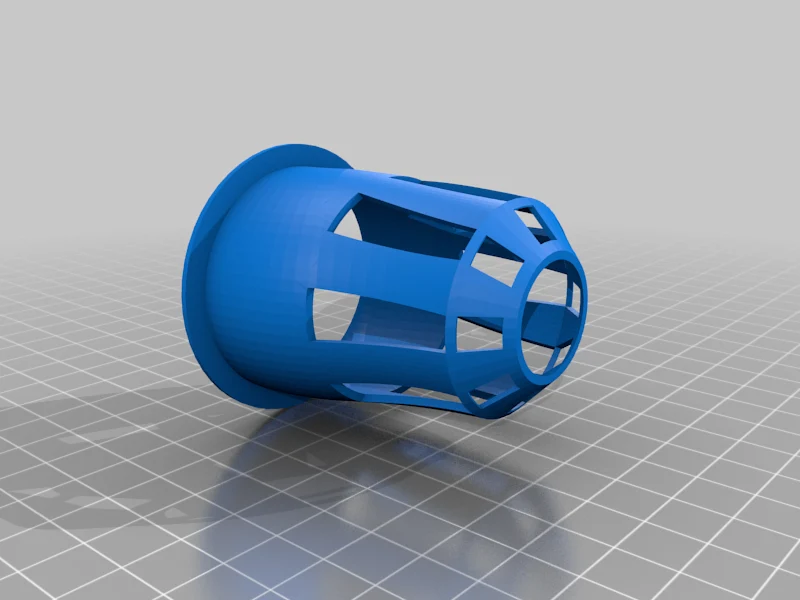

В трубу диаметром 90 см мы вставили до 12 сетчатых чашек корзин для гидропоники. Чашки также напечатаны на 3D-принтере и точно вписываются в отверстия, чтобы избежать утечек тумана во время бега.

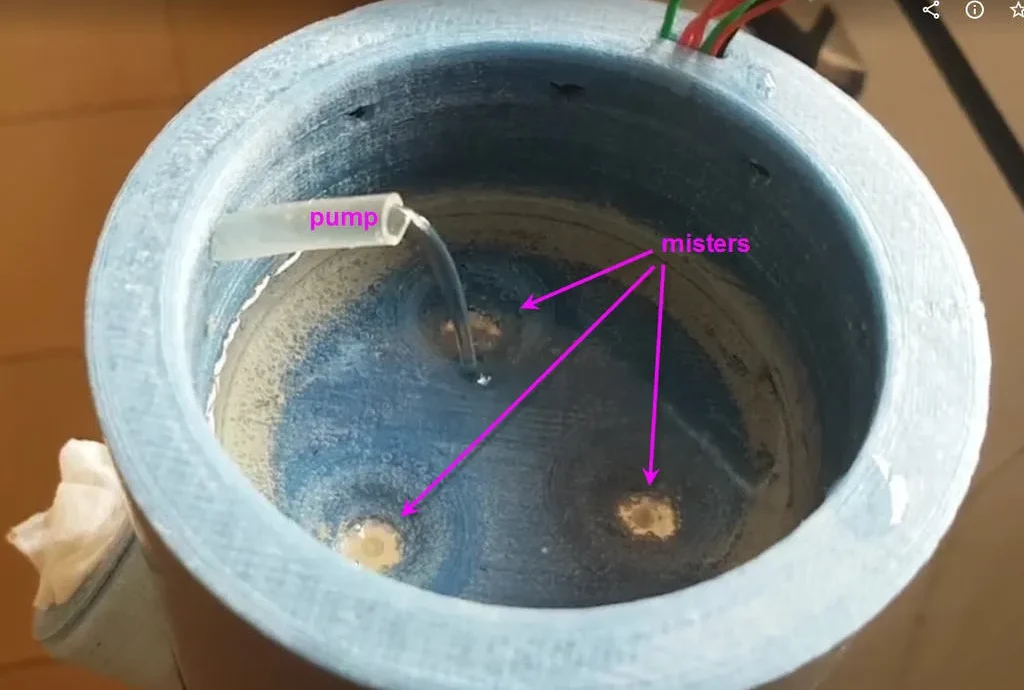

Мы используем небольшой насос на 5 В, чтобы перекачивать воду из нижнего резервуара в маленький верхний.

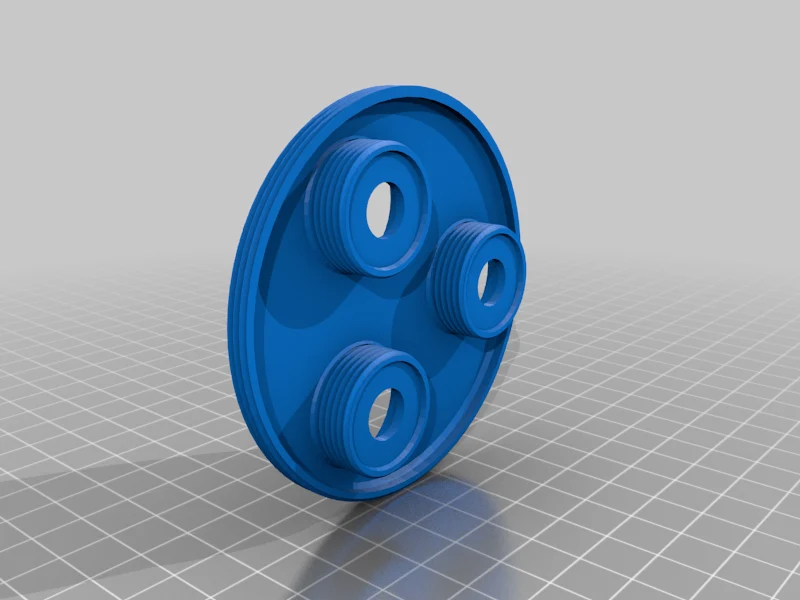

3 господина производят туман, который падает под действием силы тяжести. Затем корни питаются питательными веществами, но без промывания.

Заполнение резервуара производится один раз в час и длится не более 30 с. https://youtu.be/i-2oXpokJVc

Три господина срабатывают по 3 секунды каждый в цикле, который потребляет мощность менее 6 Вт.

смотрите тесты здесь: https://youtu.be/Hyj7I6UKJqU

Следовательно, это не «гидропоника», а «ультрапоника»!

Ультрапоника опирается на принцип аэропоники и доводит его до крайности, обеспечивая гораздо более тонкое туманообразование. Питательный раствор полностью впитывается порами корней.

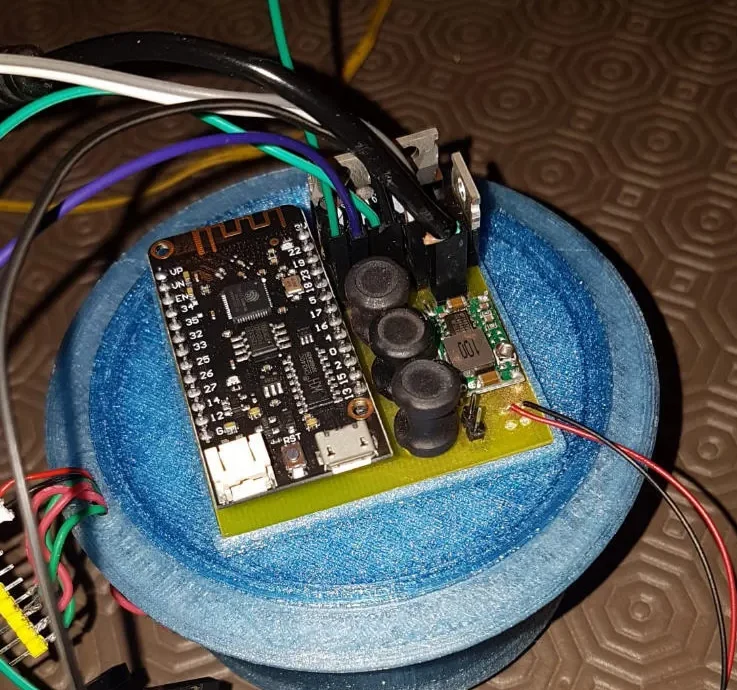

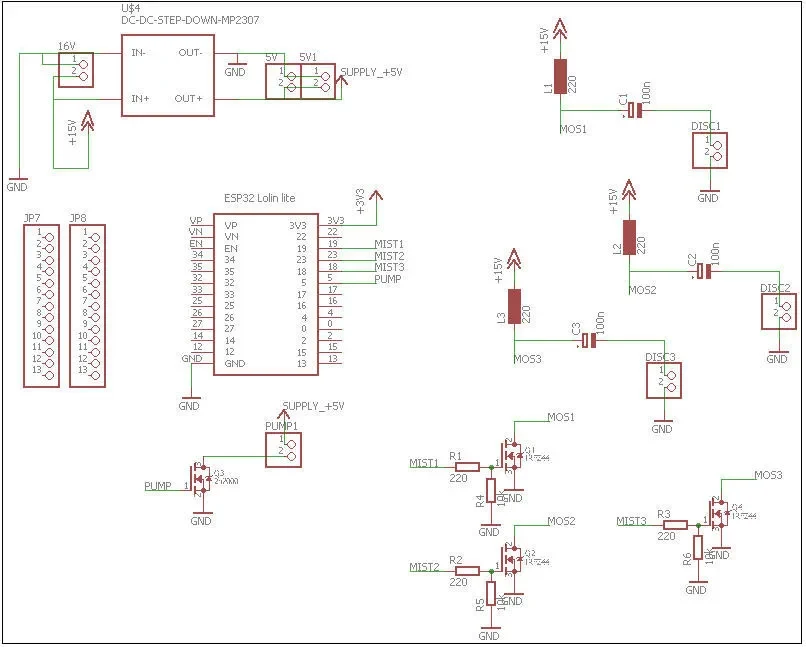

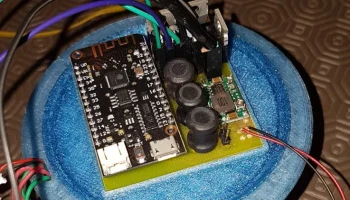

Электроника довольно простая и питается от микроконтроллера ESP32, который будет спрятан на самом верху башни под крышкой (в разработке :-))

Мы просто экспериментируем с этой башней. Следите за выполнением этой работы!

Обратите внимание, что прототип полностью напечатан с использованием ПЭТ-нити из пластиковой бутылки! (подробности здесь: https://www.thingiverse.com/thing:4969225)

Труба ПВХ вставляется в половину рулона нити, а затем в отверстие, просверленное в крышке нижнего резервуара. Это основание стабилизирует трубу, которая остается вертикальной!

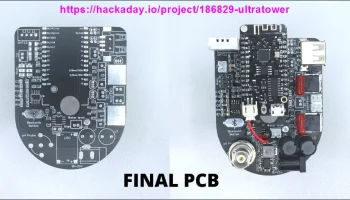

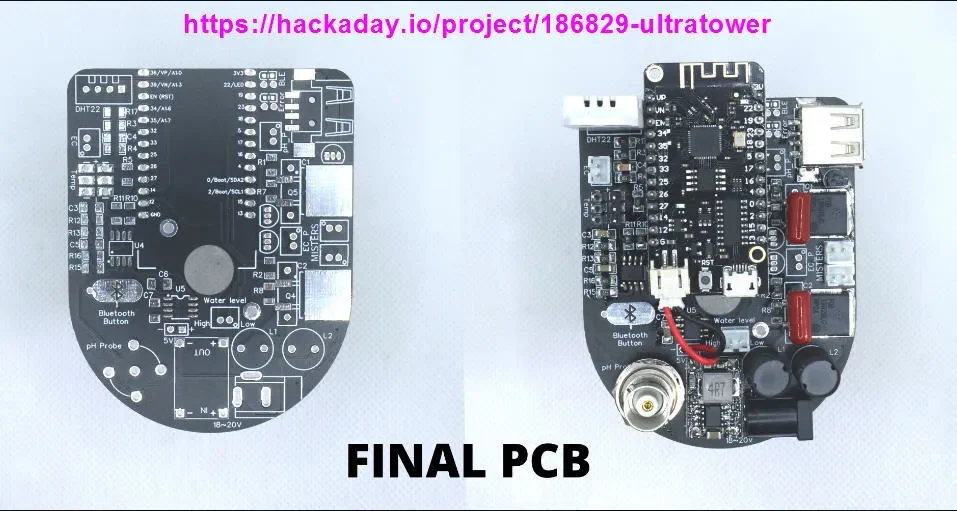

[обновление]: мой сын значительно улучшил проект. Он даже разработал совершенно новую печатную плату, позволяющую выполнять основные функции, а также измерять температуру, влажность, электропроводность и pH и соответствующим образом настраивать pH и концентрацию питательных веществ.

Посмотрите здесь: https://hackaday.io/project/186829/log/211608-final-pcb-cost-and-modularity.

Настройки печати

Бренд принтера:

Пруса

Принтер:

i3 МК2С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.3

Заполнение:

20

Нить: нет ПЭТ
