Резюме

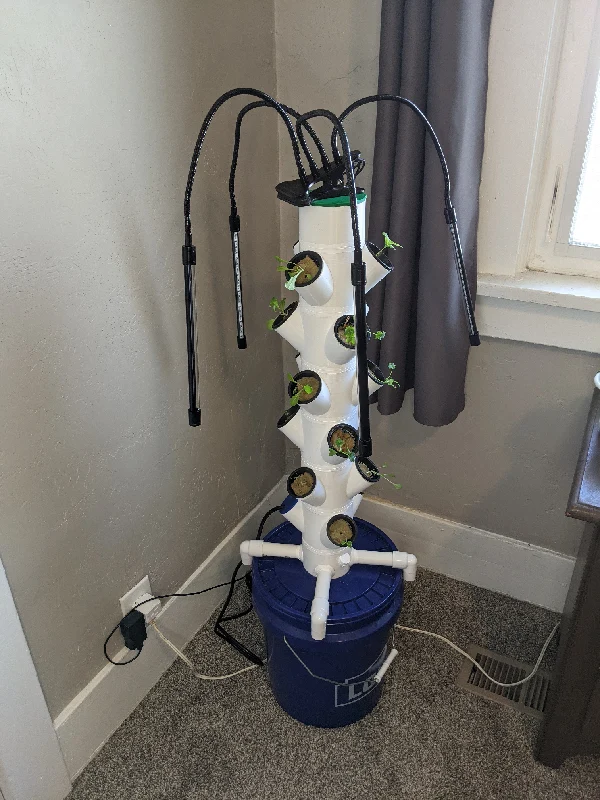

Это моя версия модульной гидропонной башни. Он был вдохновлен модульной башней. Он имеет несколько ключевых обновлений.

Более устойчивая: эта башня имеет более широкое основание, прикрепляющее ее к резервуару с питательными веществами, что делает ее более устойчивой.
Адаптируемость: в большинстве гидропоники предусмотрен конкретный резервуар (например, ваза IKEA), который иногда бывает трудно найти. Рекомендуемый резервуар для этой башни — ведро на 5 галлонов, и они легко доступны. Однако данную конструкцию можно легко адаптировать под любой водоём.
Компактность: эта башня более компактна, чем предыдущие версии, и ее можно печатать на принтере PRUSA Mini.

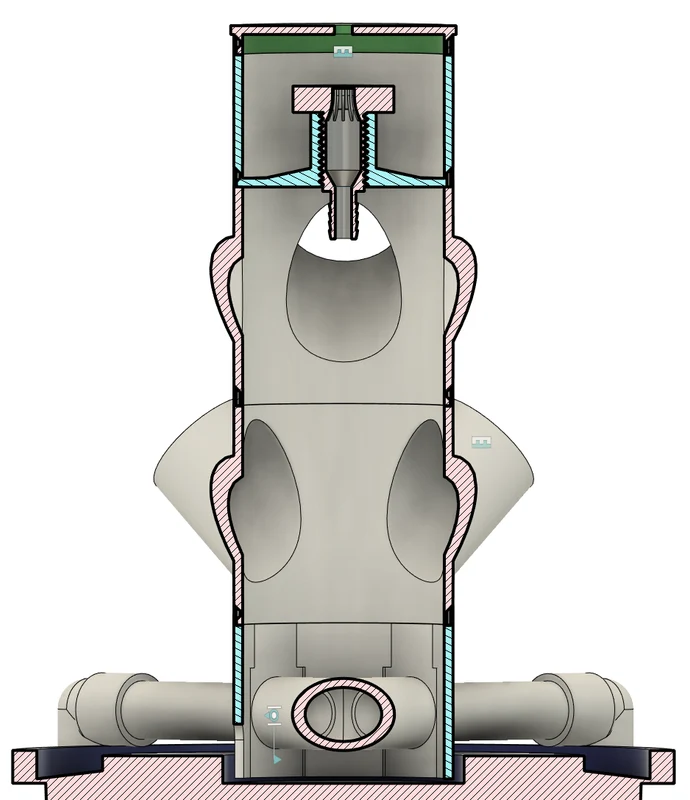

Чистый вид: все трубы в этой башне находятся внутри.

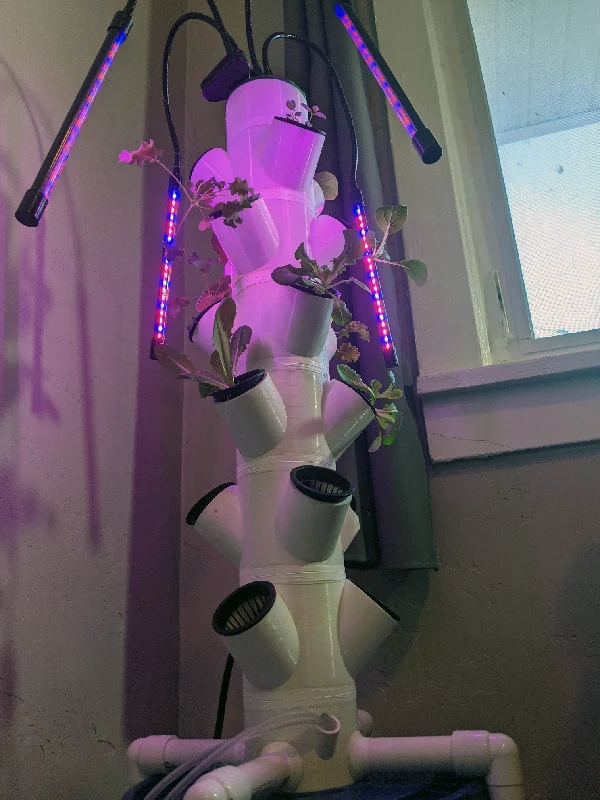

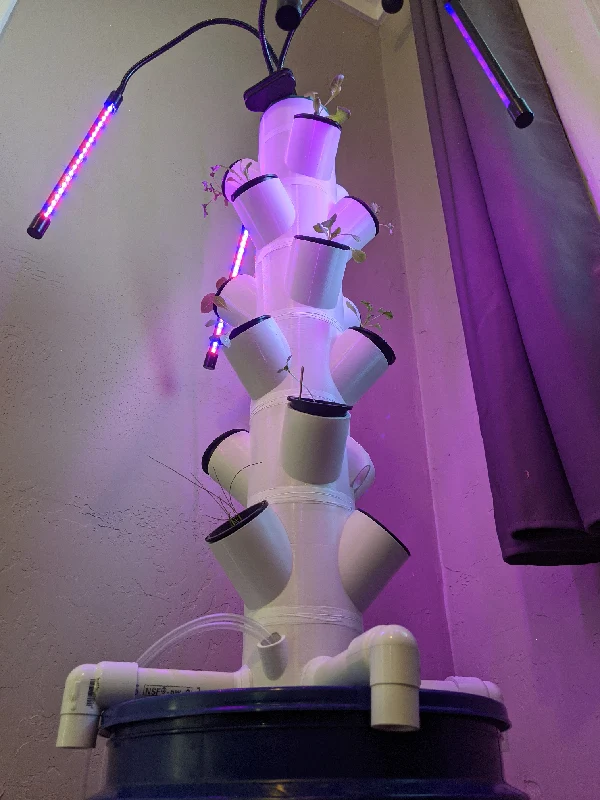

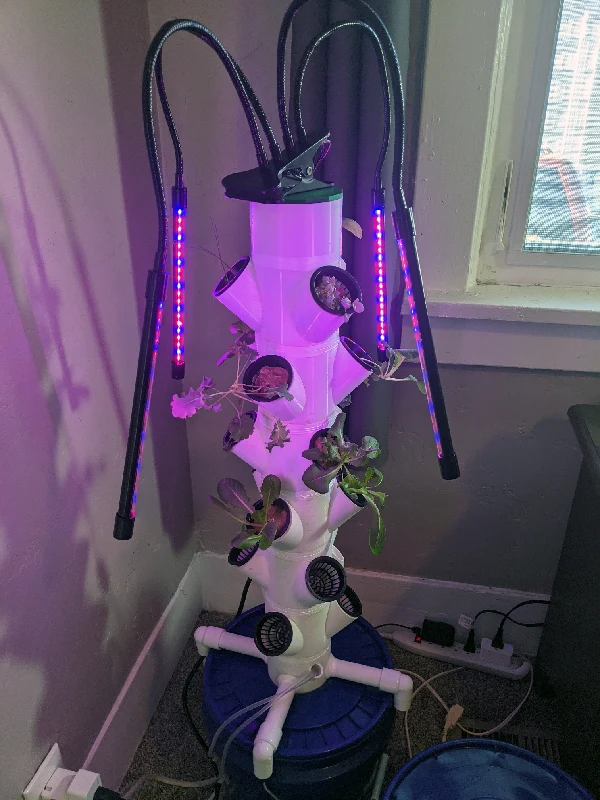

Легко добавить освещение.

Увидеть башню в действии можно здесь!

Настройки печати
Кол-во детали Высота слоя (мм) Опоры козырька
Бассейн 1 0,2 Нет Нет
Полка Минимум 1 0,2 Нет Да
База 1 0,2 Нет Да

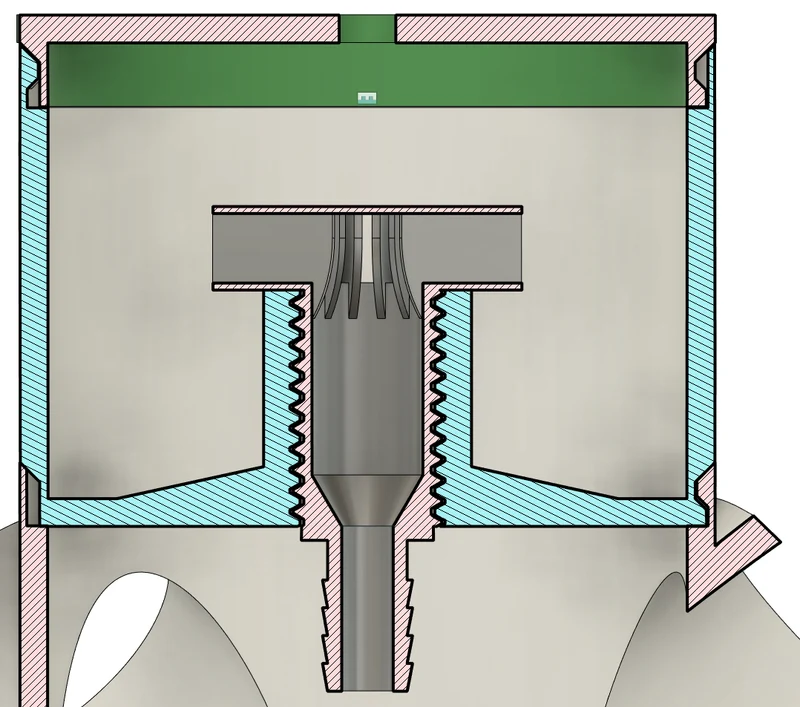

Сопло 1 0,2 Нет Нет
Крышка Дополнительно* 0,2 Нет Нет
Крышка для фонарей Опционально* 0,2 Нет Нет
Заглушка порта Дополнительно 0,2 Нет Нет

*Либо напечатайте «Кепка» или «Кепка для фонарей». Нужен только один.

Распечатайте каждую часть с включенной функцией «Определить периметры перемычек».

Необходимые дополнительные детали
Подходящий резервуар для питательных веществ. Мы рекомендуем использовать ведро емкостью 5 галлонов.
Водяной насос. Не менее 158 галлонов в час при минимальной высоте напора на выходе 4 фута и ½ дюйма.
Виниловая трубка диаметром не менее 4 футов и диаметром ½ дюйма.
2-дюймовые нетканики (по 3 на полку). Купите их здесь. Или распечатайте свой собственный.
2 фута трубы из ПВХ диаметром ¾ дюйма. Больше, если вы используете что-то большее, чем ведро емкостью 5 галлонов)
Угловой фитинг из ПВХ ¾ дюйма (4 шт.).
Крестовина из ПВХ ¾ дюйма (1 шт.).
Тефлоновая сантехническая лента.
Необязательно
Семена (капуста, салат, бок-чой, базилик и нежные травы хорошо растут на гидропонике)
Гибкие светильники для выращивания растений
Среда для выращивания гидропоники (минеральная вата)
Гидропонные питательные вещества
Комплект для контроля pH гидропоники
Болт ¼ дюйма на 1 дюйм и соответствующая гайка.
Умная розетка
Набор для проращивания
Материал

В файлах для печати и в этом прототипе использовался PLA. Однако я рекомендую использовать PETG, который будет иметь гораздо лучшую устойчивость к ультрафиолетовому излучению при использовании снаружи.

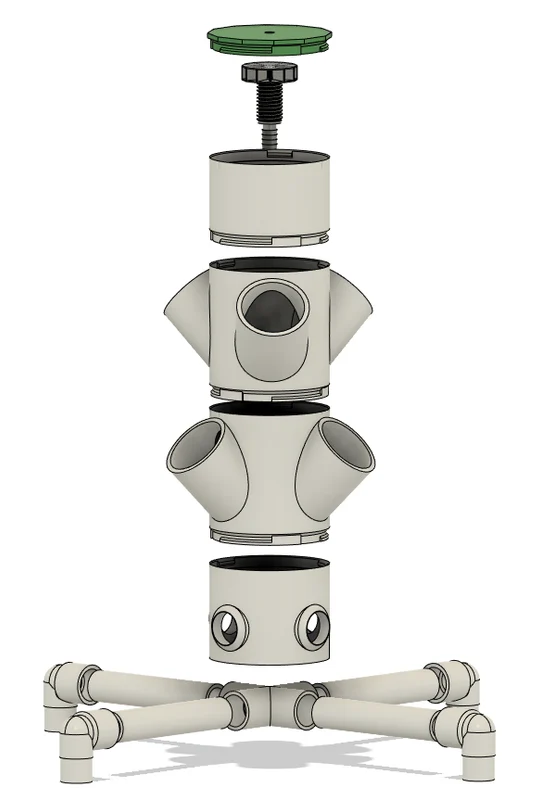

Сборка

См. Инструкции по сборке.pdf.

Ссылка на файлы Fusion360

Если вы хотите внести изменения, вы можете получить доступ к файлам fusion 360, использованным для создания этой башни, перейдя по этой ссылке. Пароль доступа: HPTower_Conr8r.

Отказ от ответственности

Я не получаю никакой выгоды от ссылок, которыми поделился выше. Это только те вещи, которые сработали для меня.
