Введение
Это модифицированная версия Modular Hydroponic Tower Garden от Bordercondition и некоторых функций Modular Hydroponic Tower Garden от Ghoofman Smart IoT.
Наконец-то я решил загрузить свой ремикс на Modular Hydroponic Tower Garden от Bordercondition. Изначально я просто планировал сделать мейк, но вскоре решил потратить немного времени и доработать проект под свои нужды и возможности.
Я намеревался:
Я хотел максимально использовать пространство, а это означало, что мне нужна была башня высотой не менее 6 футов. Таким образом, основание башни должно было быть очень устойчивым, чтобы выдержать вес башни. Я мог бы перепроектировать основание, чтобы сделать его более жестким, но это сработало!
У меня Prusa MINI+ с довольно маленькой кроватью (180x180 мм). Это несколько сложные вещи.
Из-за погоды, в которой я живу, мне пришлось разместить башню внутри помещения. Это потребовало использования ламп для выращивания растений. Я не смог найти держатель для освещения для выращивания растений, который подходил бы к моей печатной платформе и который в будущем можно было бы выдвигать дальше по мере роста растений.
Наконец, проект должен был быть модульным и легко обновляемым.

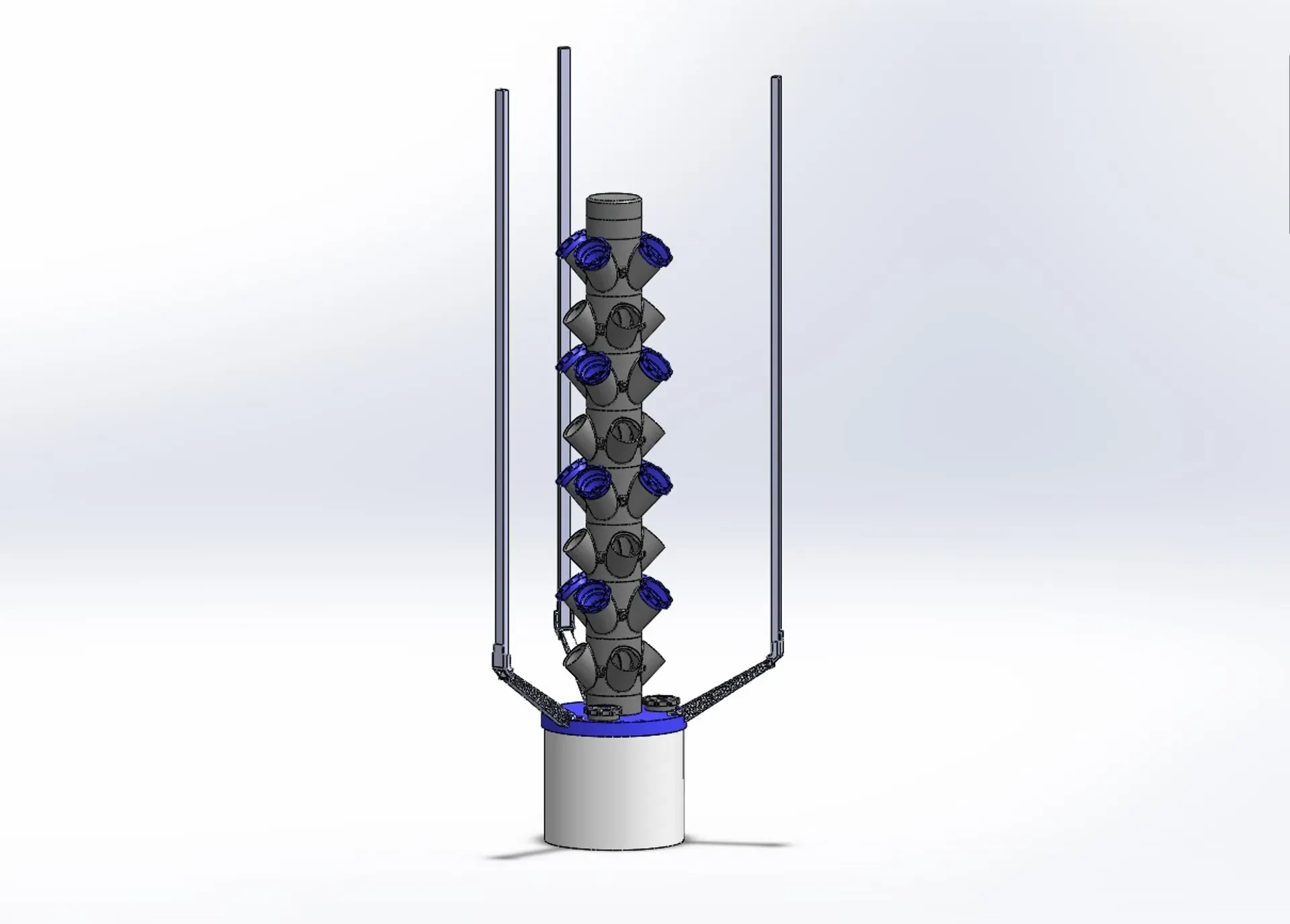

К счастью, у меня есть прил��чный опыт работы с Solidworks. Таким образом, я скачал файлы STEP из двух вышеупомянутых проектов и изменил несколько частей. Крышка кастрюли и светодиодные опоры были полностью моим творением.
Я предоставлю ссылку на файлы STEP на случай, если кто-то захочет продолжить модификацию проекта.

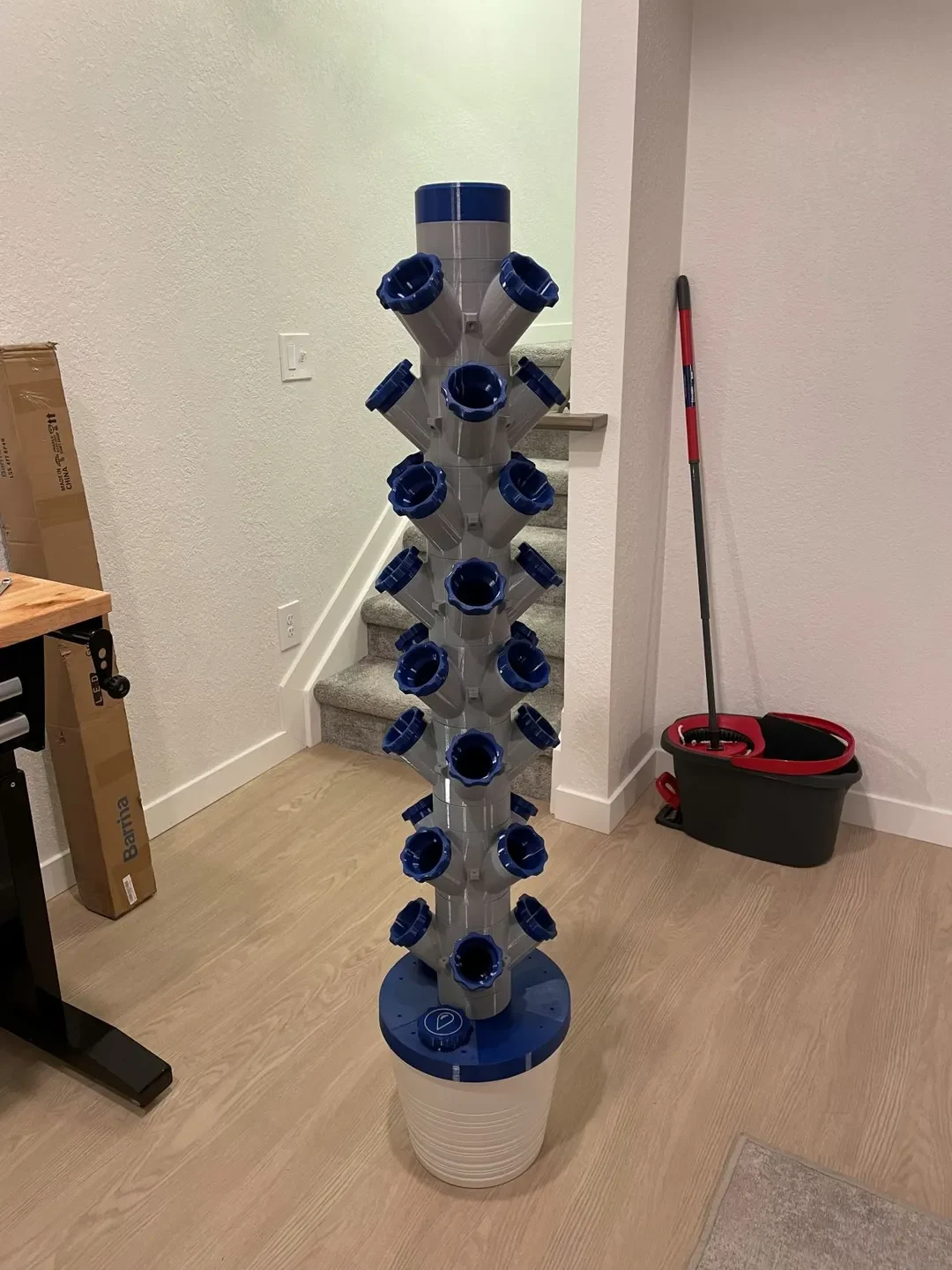

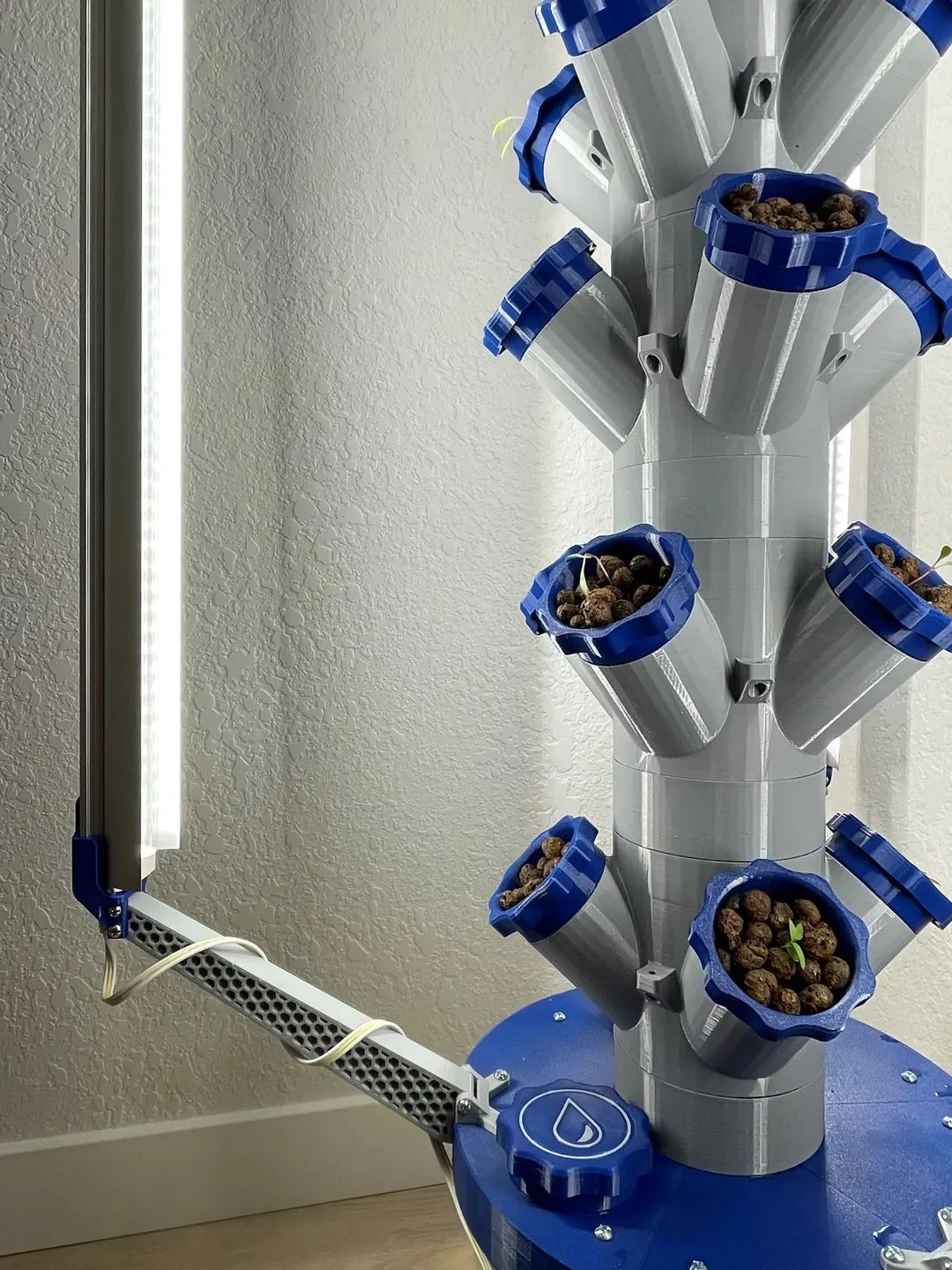

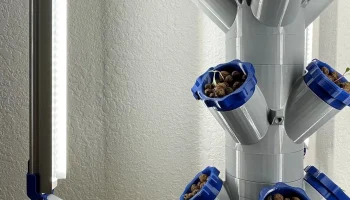

Башня работает уже неделю. Он имеет 8 4-сторонних посадочных модулей и 3 распорки. Он на удивление стабилен, и я планирую добавить как минимум еще пару модулей, когда растения немного подрастут. Насос, который я использую, более чем способен перекачивать достаточное количество воды до самого верха. Сейчас я использую только 3 светодиодные лампы для выращивания растений мощностью 42 Вт длиной 4 фута, но при необходимости добавляю еще 3, всего 6. Лампы для выращивания растений довольно хорошо закреплены снизу с помощью кронштейнов, которые я разработал.
Я также предоставлю список запчастей на случай, если кто-то не захочет проводить все исследования в поисках конкретного насоса или необходимого освещения.
Надеюсь, это поможет!
Рекомендации по печати
Это настройки печати, которые я использовал. Не стесняйтесь изменять их, если считаете нужным:
Принтер: Prusa MINI+
Нить: ПЭТГ
Высота слоя: 0,25 мм
Заполнение: 20 % (кроме крышки и светодиодных кронштейнов, которые составляют 50 % для дополнительной прочности)
Скорость печати: > 40 мм/с
Опоры: не нужны (за исключением наконечника светодиодного кронштейна, который необходимо напечатать вертикально)
Платформа для печати: 18x180 мм (если ваша платформа для печати больше, вы можете напечатать модуль трехсторонней установки.
Поля: Да
Периметры: 3 (делает водонепроницаемым и добавляет дополнительную прочность)
Рекомендуемые детали
Я поделюсь ссылкой на список покупок Amazon со всеми необходимыми деталями и расходными материалами. Наиболее важными элементами являются:
Кастрюля ИКЕА 9 1/2 дюйма МУСЛОТ: я обычно наполняю ее 2,5-3 галлонами воды.
Погружной водяной насос EcoPlus 290 галлонов в час (1098 л/ч, 17 Вт). Нынешняя башня имеет высоту около 5 футов, а насос может подниматься на высоту до 6 футов, обеспечивая при этом достаточный поток.
Светодиодный светильник для выращивания растений Barrina T8 длиной 4 фута, 42 Вт. Это не самые лучшие светильники для выращивания растений, но я только начинаю и хотел приобрести доступные лампы для начала. Вы можете установить до 6 ламп для выращивания растений.
Умная розетка Kasa: я использую эти умные розетки для управления освещением и насосом в соответствии с растениями, которые я выращиваю, и стадией их роста.
Кроме того, необходимы следующие винты:
9 крепежных винтов и гаек #8-32 x 1-1/2 дюйма (для кронштейнов светодиодов)
24 винта и гайки #10-32 x 1 дюйм (для крышки)
Очевидно, что вы м��жете найти альтернативы и/или лучшие компоненты. Это всего лишь руководство.
STEP-файлы
Файлы STEP для этого проекта можно найти здесь.
Минимальная сборка
Как минимум вам понадобятся следующие детали:
1x 4-Way_Planting_Module_Hollow_Twist.STL
1x Диспенсер_Модуль_Внутренний.STL
1x Filling_Cap.STL
1x Filling_Cap_Symbol.STL
3x IKEA_Мускот_24см_Лепесток.STL
1x IKEA_Мускот_24см_Petal_Plain.STL
2x IKEA_Мускот_24см_Лепесток_с_Отверстием.STL
3x LED_Holder_Arm.STL
3x LED_Holder_Attachment.STL
3x LED_Holder_Tip.STL
1x Крышка_Без_Отверстий.STL
1x Module_Spacer_40mm.STL (подойдет
