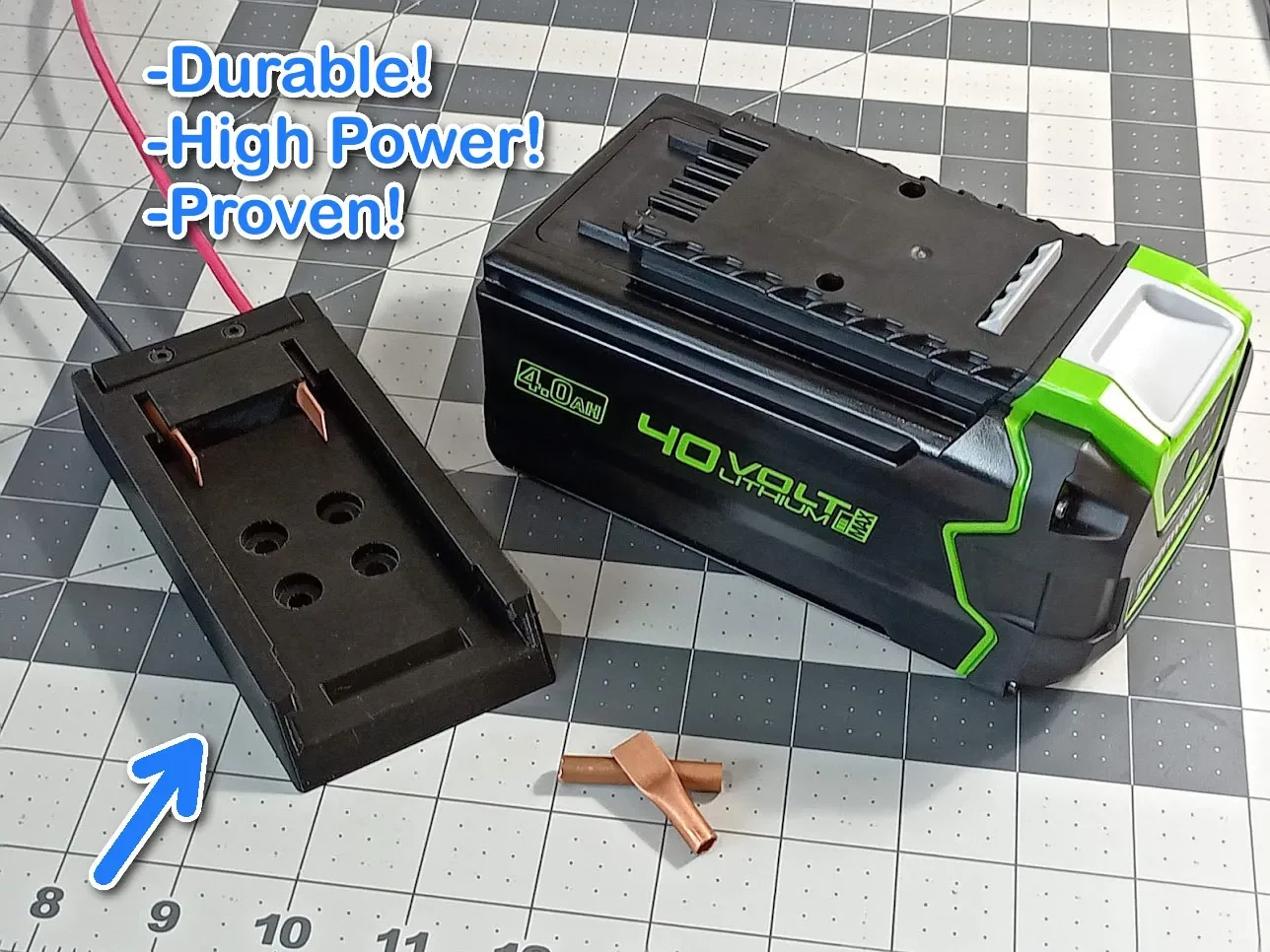

Адаптер аккумулятора Ultimate GreenWorks (40 В)........

Меня не удовлетворили доступные адаптеры аккумуляторов для использования в моем крошечном электрическом картинге. Мне нужно было что-то жесткое, о чем мне никогда не придется беспокоиться.

Предназначен для аккумуляторов Greenworks серии 40 В.

Имеет маркировку полярности, сильноточный проводник, расположение монтажных отверстий 20x20 мм и защиту от натяжения.

Требуется:

2 куска медной водопроводной трубки диаметром 33-40 мм с внешним диаметром 1/4 дюйма. Толщина стенки 0,5 мм.

Обычно продается в магазинах США как «комплект для изготовления льда».

Встречается в других местах как медные трубки с внешним диаметром 6 мм и внутренним диаметром 5 мм.

2 болта M3 диаметром 15 мм с гайкой M3.

Печатайте вертикально из PETG, чтобы получить минимальное количество поддерживающего материала и максимально плавное прилегание.

Постройте это:

Совет: Отрежьте более длинные куски медной трубки, чем необходимо. Затем обрежьте по размеру в конце в соответствии с чертежом с размерами.

Выпрямите и отрежьте примерно 33 мм (40 мм для петель серии HP) медной трубки водопровода диаметром 1/4 дюйма.

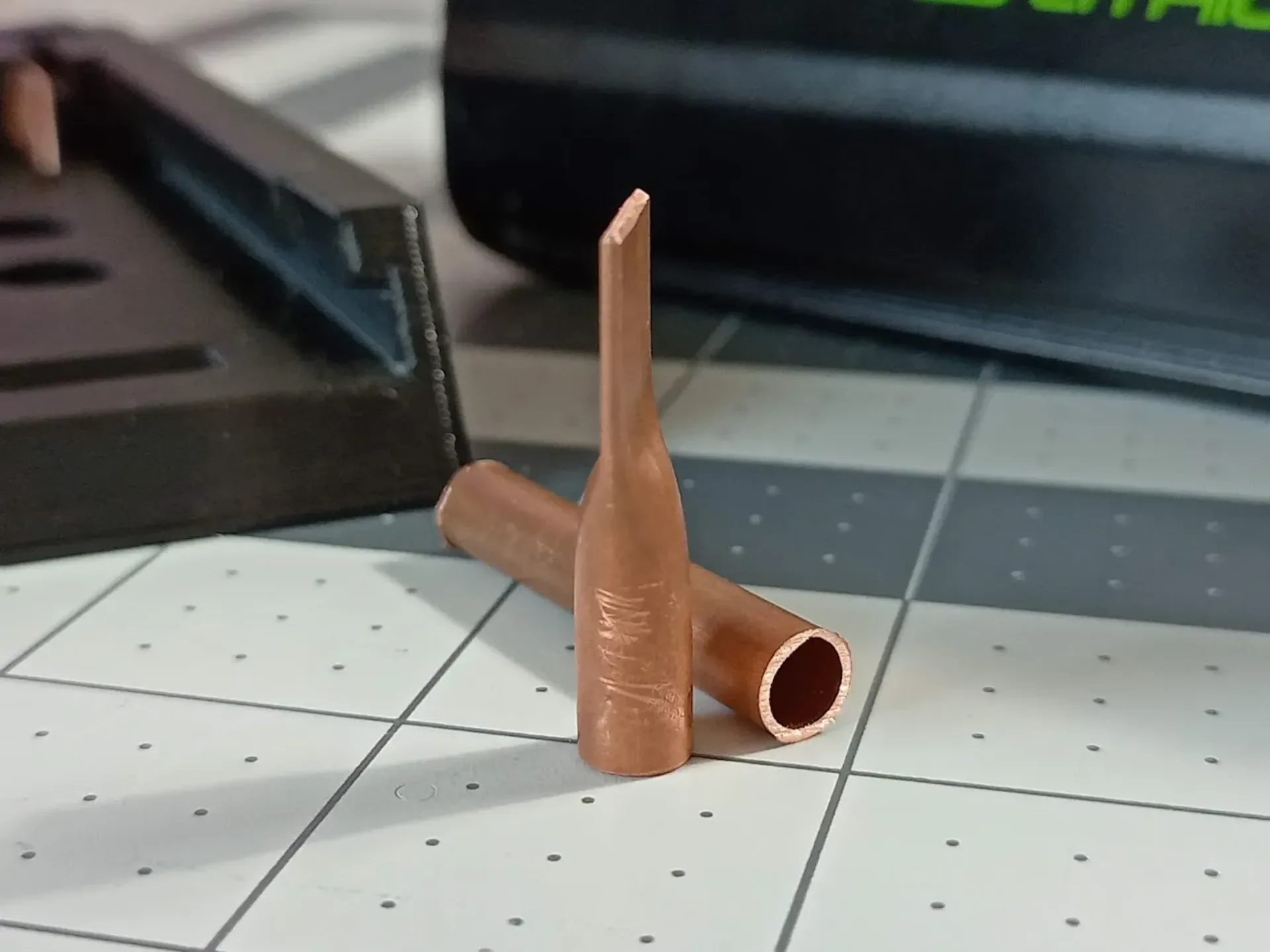

Осторожно сгладьте последние 13 мм (20 мм для выступов серии HP) на одном конце с помощью гладких тисков, чтобы избежать заусенцев.

ТОЛЬКО для вкладок батареи Greenworks серии HP (High Power): удалите прямоугольную область размером 3 х 7 мм с помощью кусачек или напильника.

Убедитесь, что толщина лезвия составляет от 1,0 до 1,25 мм, а общая высота лезвия составляет от 9,5 до 10 мм.

Края среза фаски.

Припаяйте провод (или гнездовой разъем типа «банан») к открытому концу.

Повторите для другого терминала.

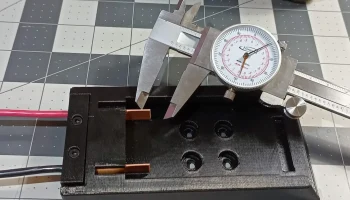

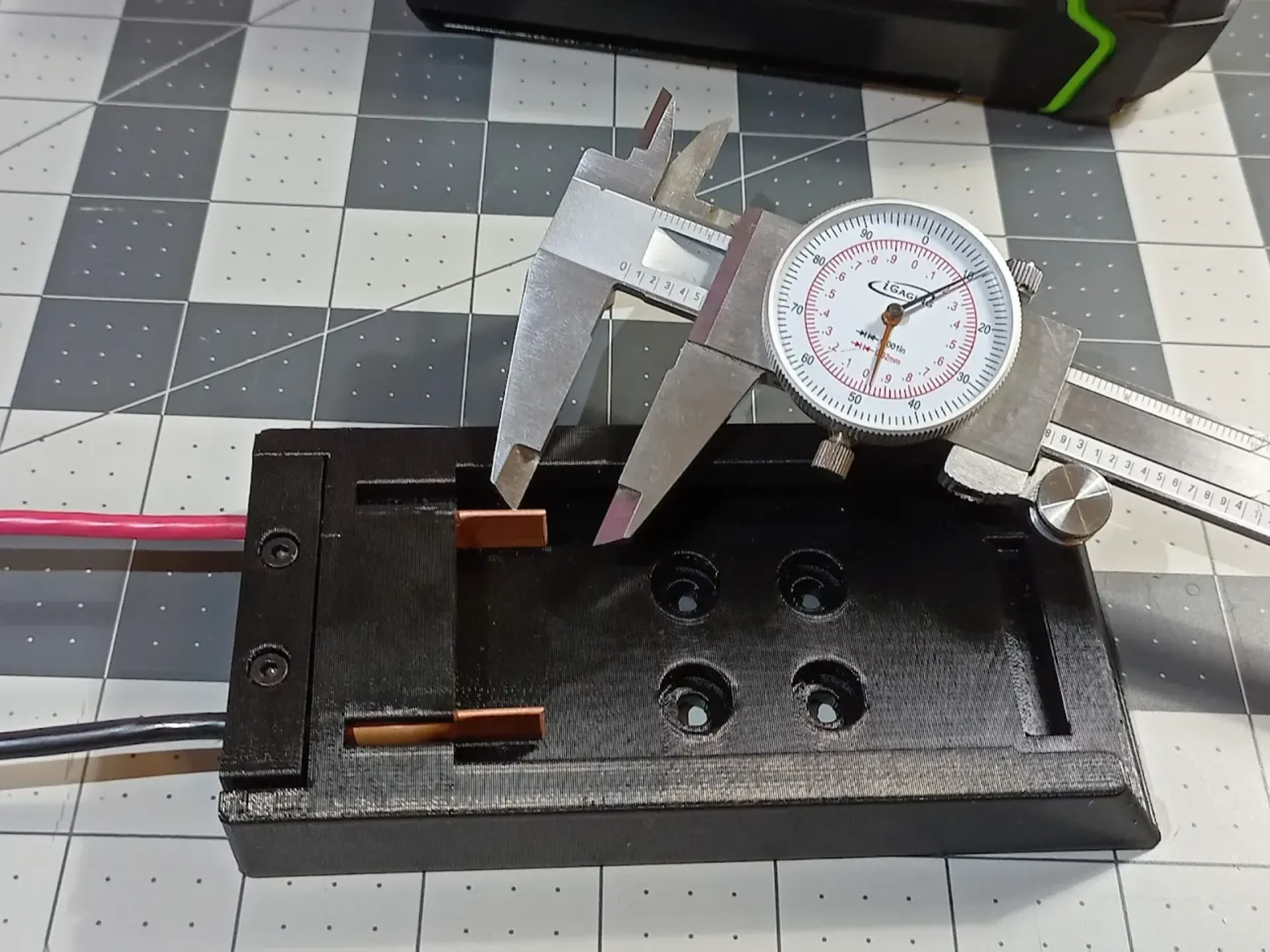

Плотно вставьте обе клеммы, сохраняя вертикальное выравнивание. Лезвие должно выступать из внутреннего ограничителя обратного хода примерно на 13 мм (или 20 мм для серии HP). (см. фотографии)

(Серия HP должна иметь засечку вниз.)

Завершите это с помощью башмака для снятия натяжения и двух болтов М3 15 мм с гайками.

Размеры готов��й медной трубки:
Рендер, показывающий расположение вкладок серии HP:

Обновления:

28 мая 2026 г.: улучшено расположение аккумулятора (разъемы стали немного шире).

28 мая 2026 г.: добавлена поддержка аккумуляторов HP серии 40 В GW.
