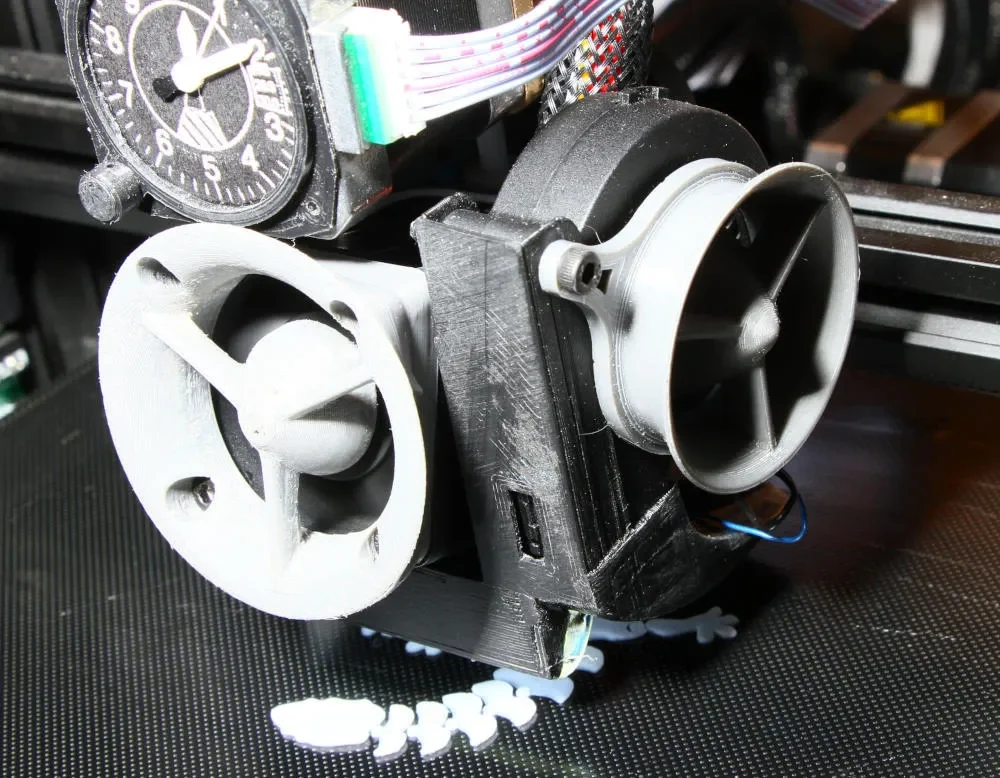

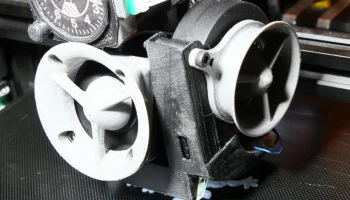

Комбинация Aquila/Ender Fang & Duct, с подсветкой

Минимальные каналы горячего наконечника и вентилятора сопла для Voxelab Aquila, Ender 3, CR-10 и аналогичные (хотя тестировались только на Aquila). Используются вентиляторы Hotend 4020 или 4010, вентилятор с нагнетательным соплом 5015.

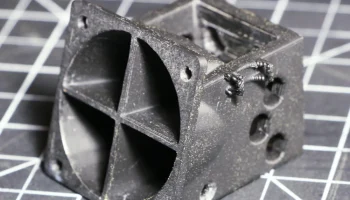

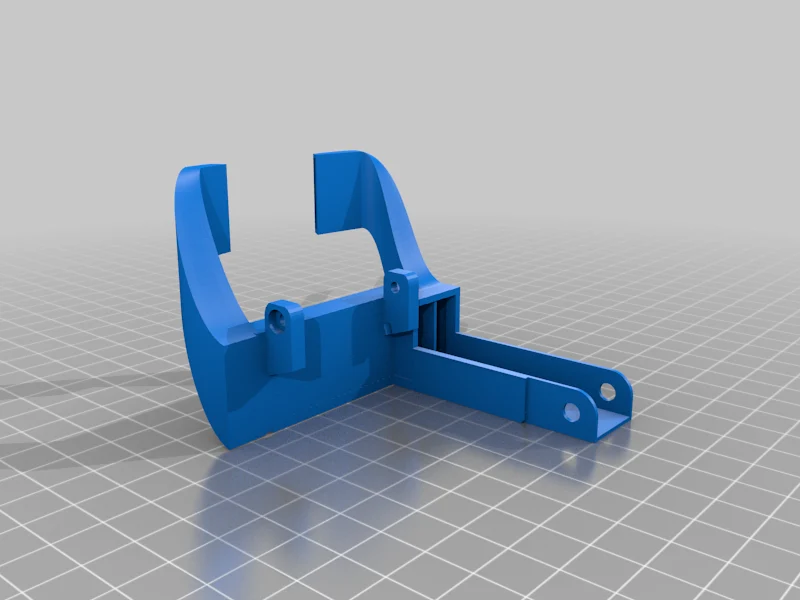

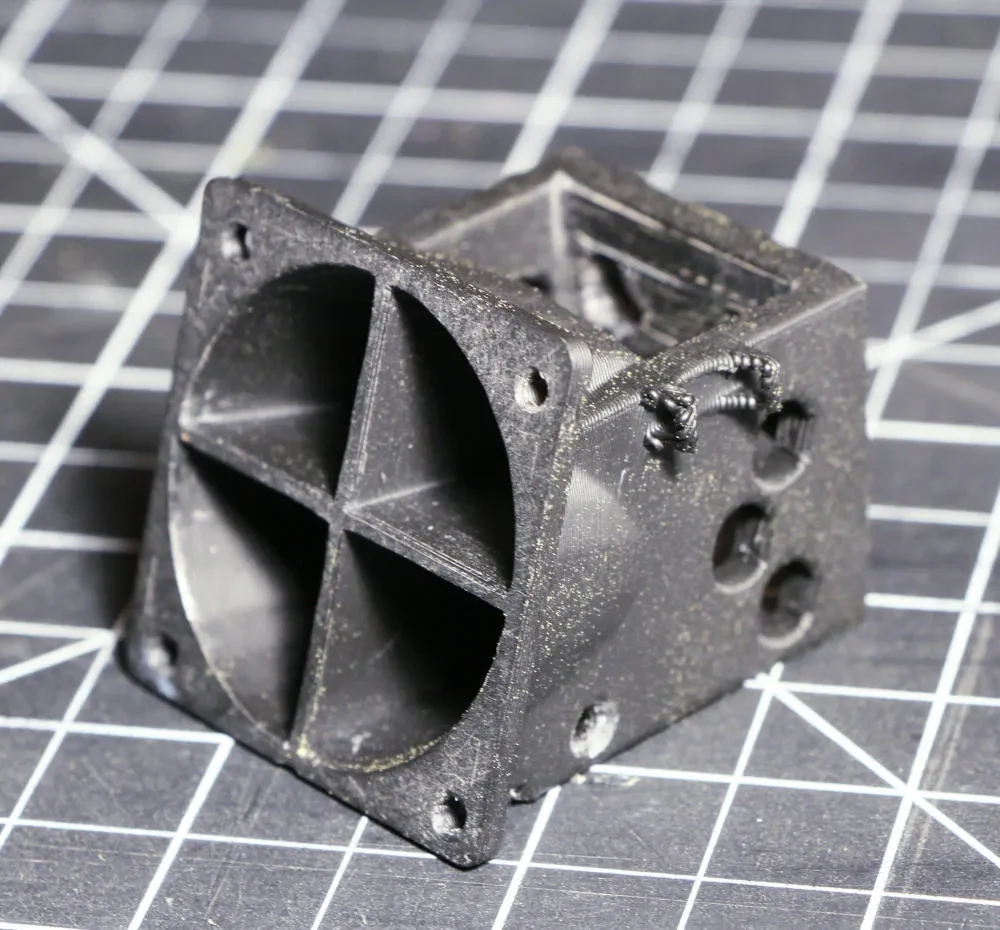

Мне нужны были две вещи: система вентиляторов, которая не мешала бы двигателю с прямым приводом выше, и возможность видеть сопло, что по какой-то причине не очень хорошо поддерживается. Мне понравился минимальный основной воздуховод vortexpc, который расположен за хотендом, но он был немного хрупким из-за адгезии моего слоя ABS и продолжал выходить из строя, поэтому я переработал его, сделав его немного толще и прочнее, но вся благодарность ему за дизайнерскую идею. Боковой сопла Cacti — это то, что я искал, но мне не нужны были два вентилятора, поэтому его передела��и в один вентилятор — опять же, главная заслуга Cacti.

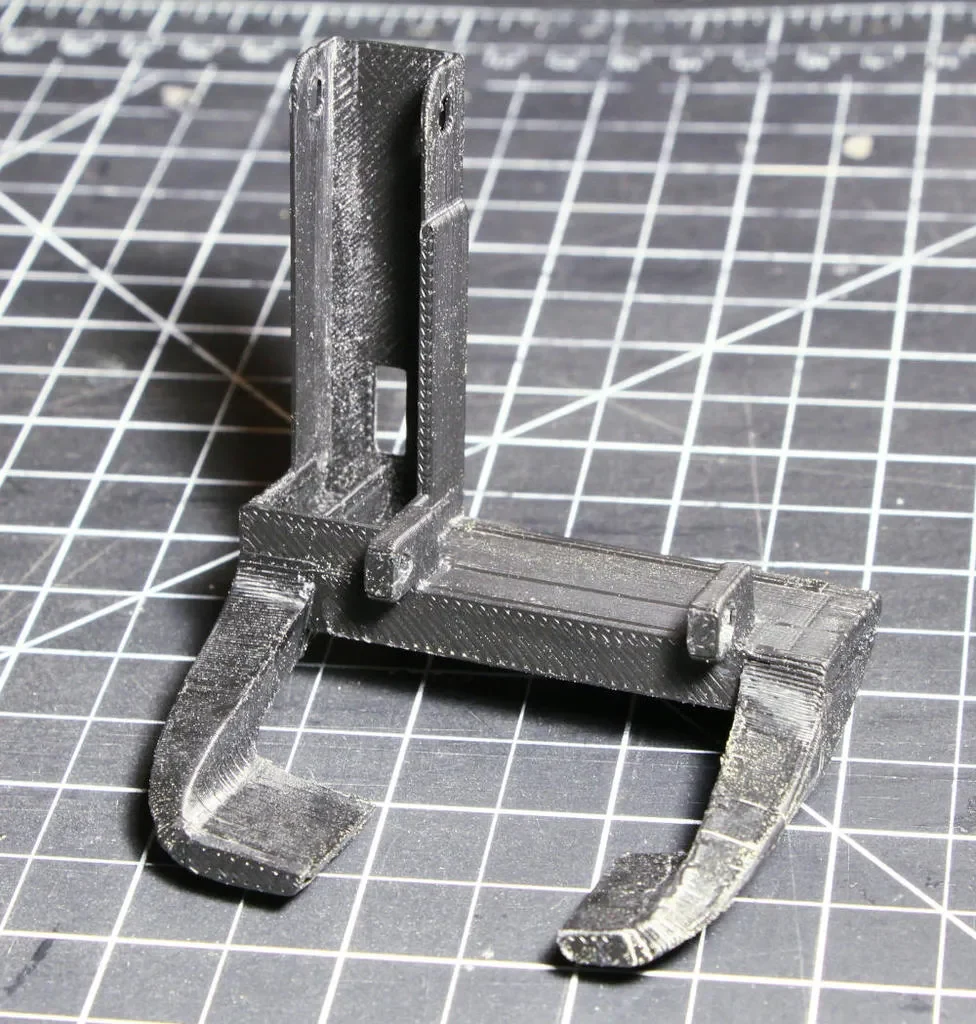

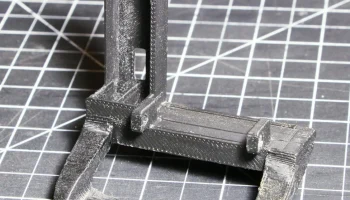

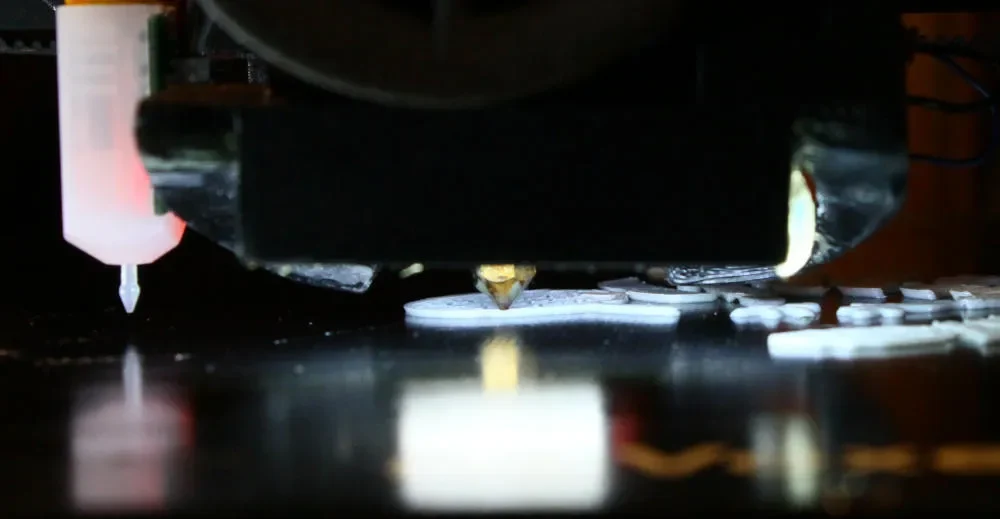

А затем добавили планку внизу для установки светодиодной ленты, чтобы я мог легко видеть, возникли ли какие-либо проблемы во время печати — насколько я понимаю, это нужно каждому принтеру. Но если хотите, есть версия клыка без световой панели.

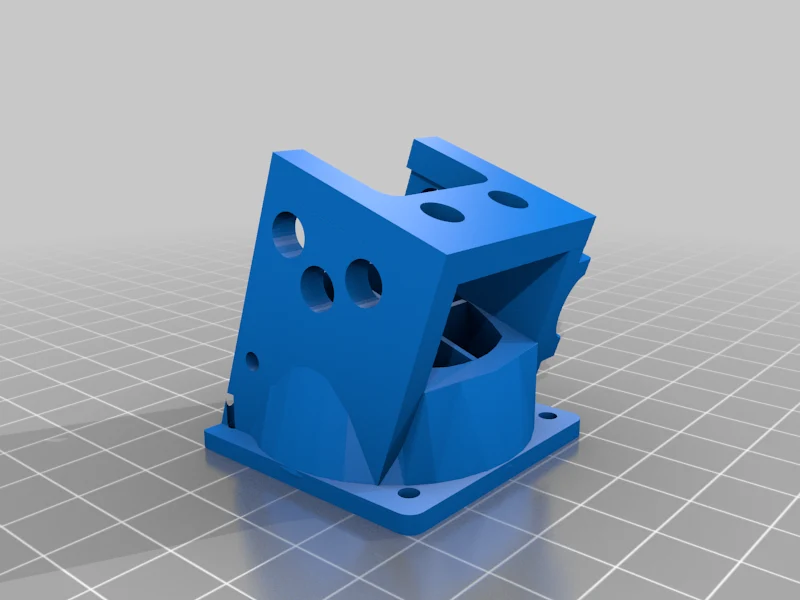

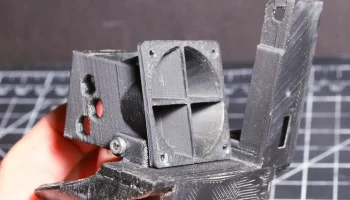

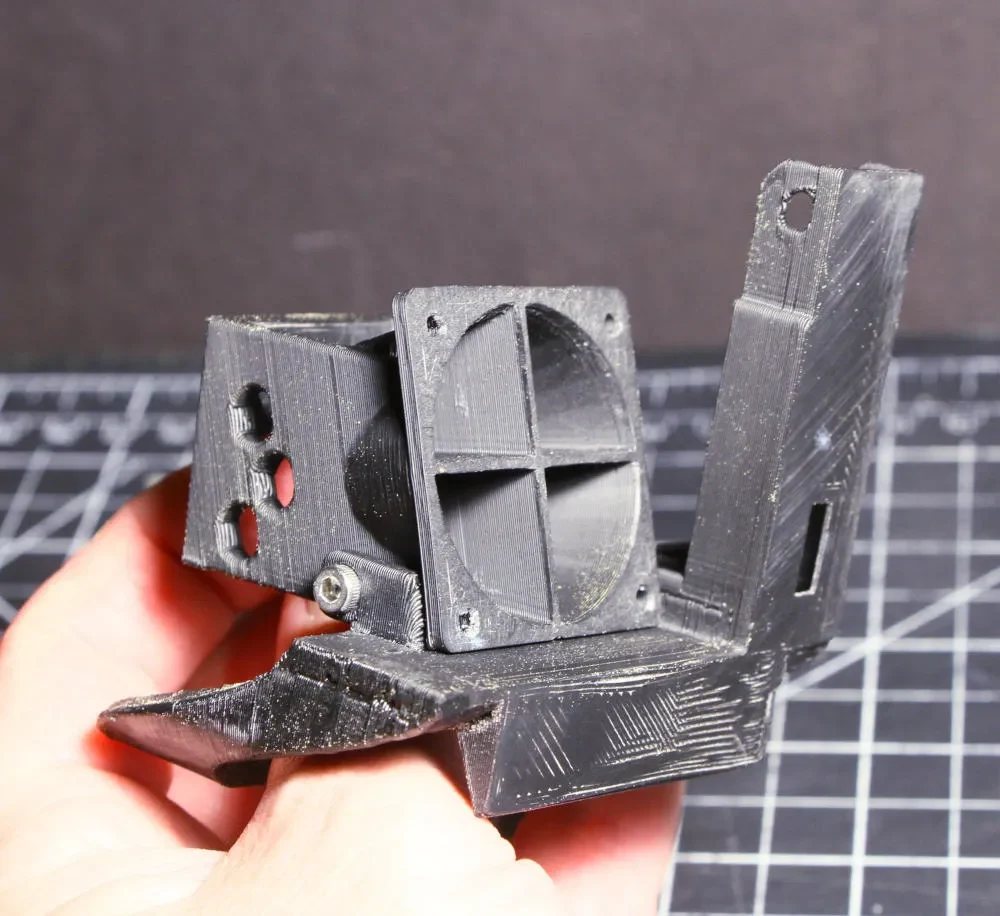

Эти две части легко распечатать, но поддержка необходима, по крайней мере, для клыка — я бы предложил обе. [STL воздуховода отличается от показанного на фотографии, так как я модернизировал крепление провода сбоку.] Они должны легко монтироваться вместе с помощью пары 3-миллиметровых болтов и длиной 8-12 мм — они выступают в область воздухозаборника, поэтому длина не является большой проблемой.

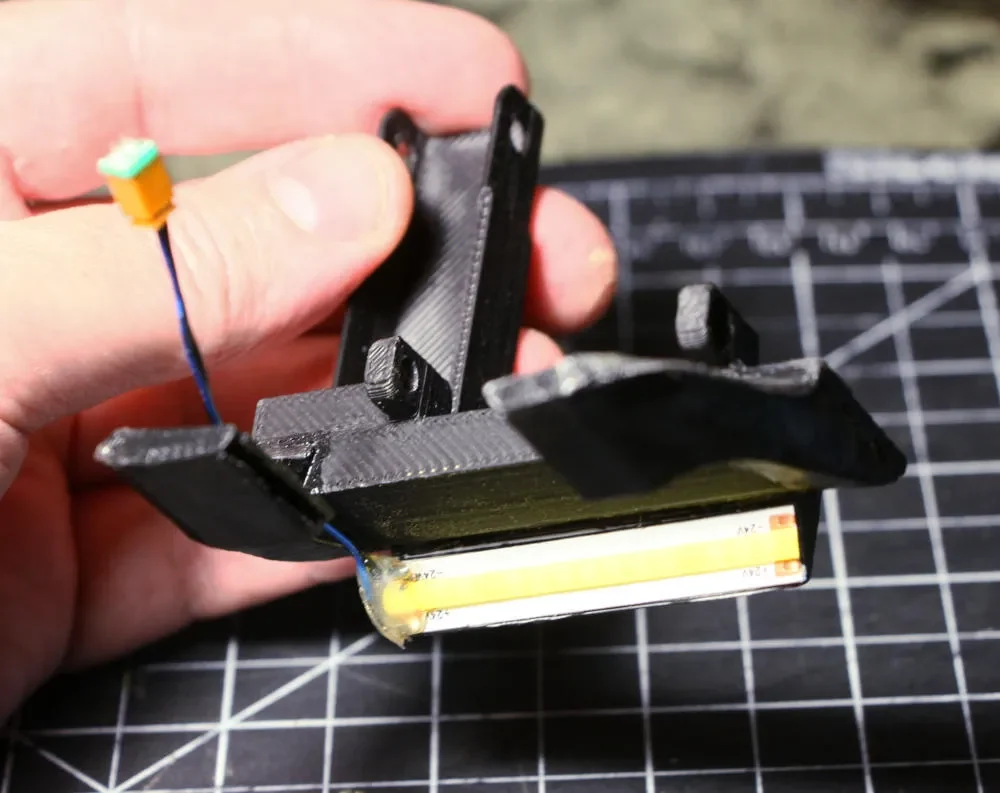

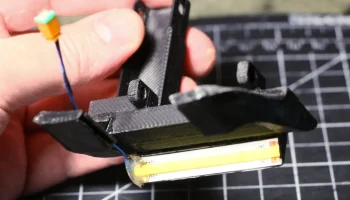

Освещение представляет собой просто гибкую ленту светодиодов на 24 В, длина одной секции которой составляет 50 мм, именно такой длины световая полоса — я подключил их к той же проводке, что и вентилятор хотэнда, который всегда включен. Я не доверяю их клейкой основе, поэтому они прикреплены контактным клеем (E6000). Я также использовал каплю горячего клея, чтобы надежно закрепить паяные соединения и изолировать их от случайных контактов.

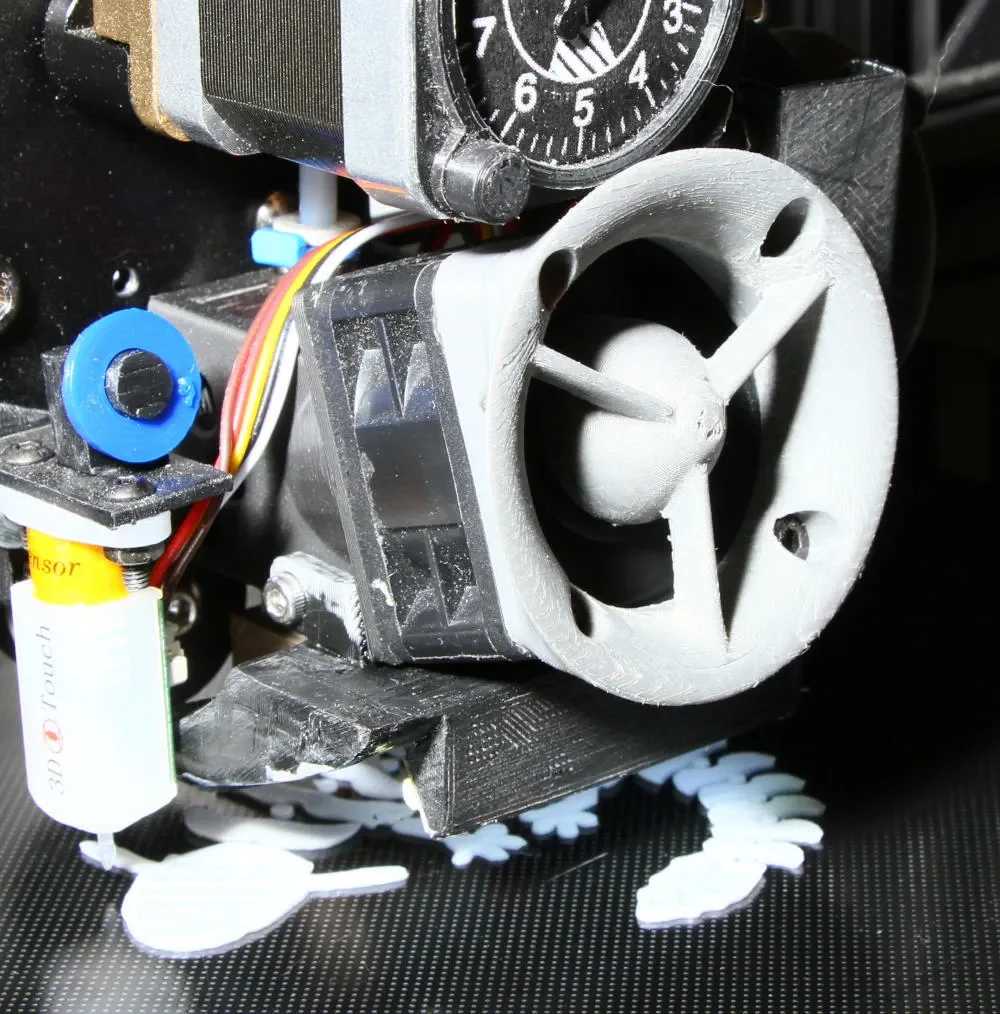

Серые скоростные стеки (заборные колокола) в комплект не входят, и я даже не помню, откуда они у меня взялись — сезон по вкусу.

Настройки печати

Принтер:

Вокселаб аквила

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2, 0,3, не имеет большого значения.

Заполнение:

15-40%

Нить:

еСан АБС

Черный

Примечания:

Я бы порекомендовал ABS из-за термостойкости, но не меньше, чем PETG. Я провел обширную «покраску» ацетоном, чтобы укрепить связи слоев, особенно вокруг зон напряжения, таких как монтажные выступы. Я использовал нож Xacto, чтобы развальцевать края отверстий для болтов, чтобы облегчить нарезание резьбы. В остальном все должно быть хорошо.

Категория: Детали 3D-принтера
