Корпус Ender 3 для плат BTT SKR

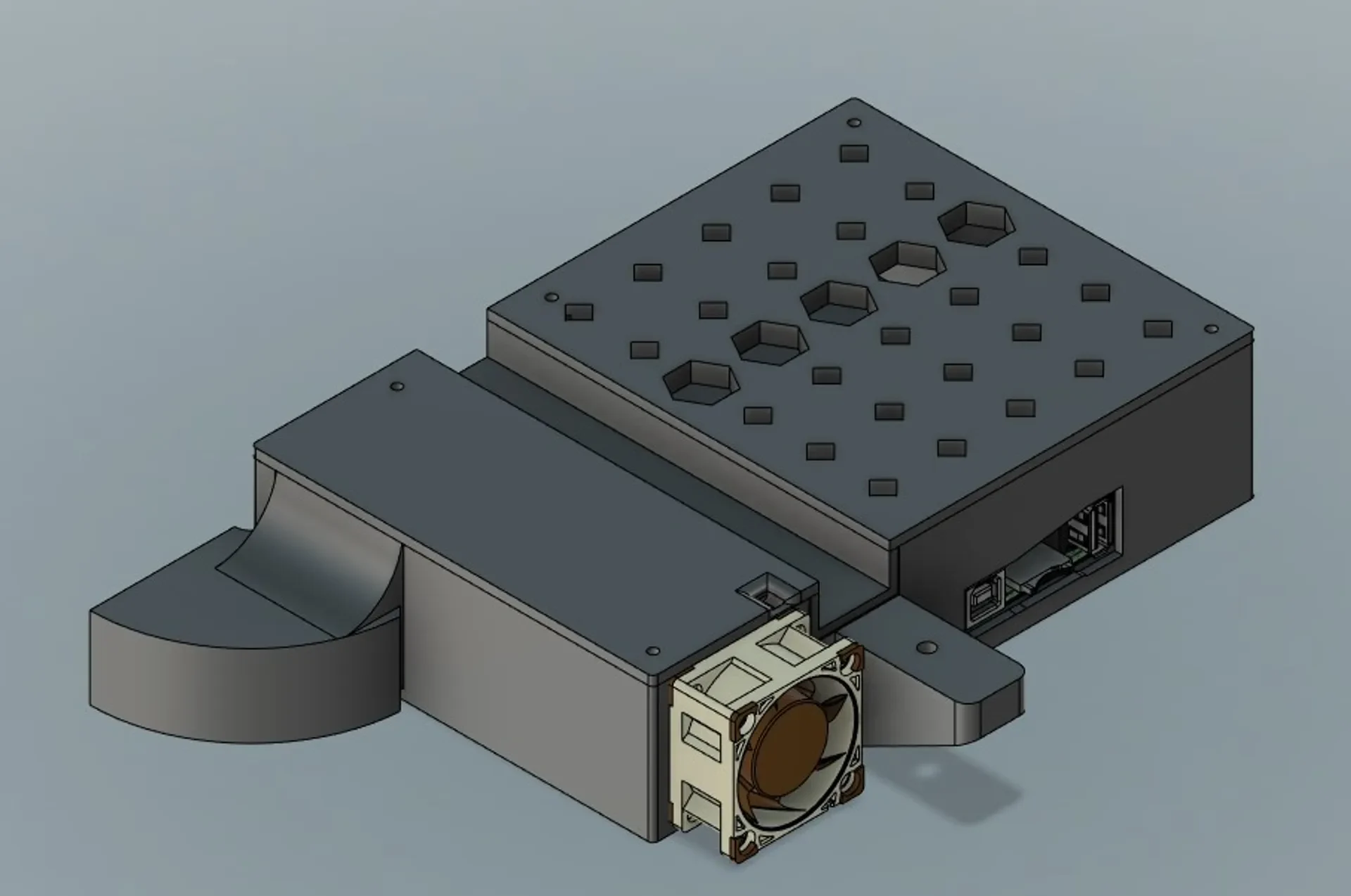

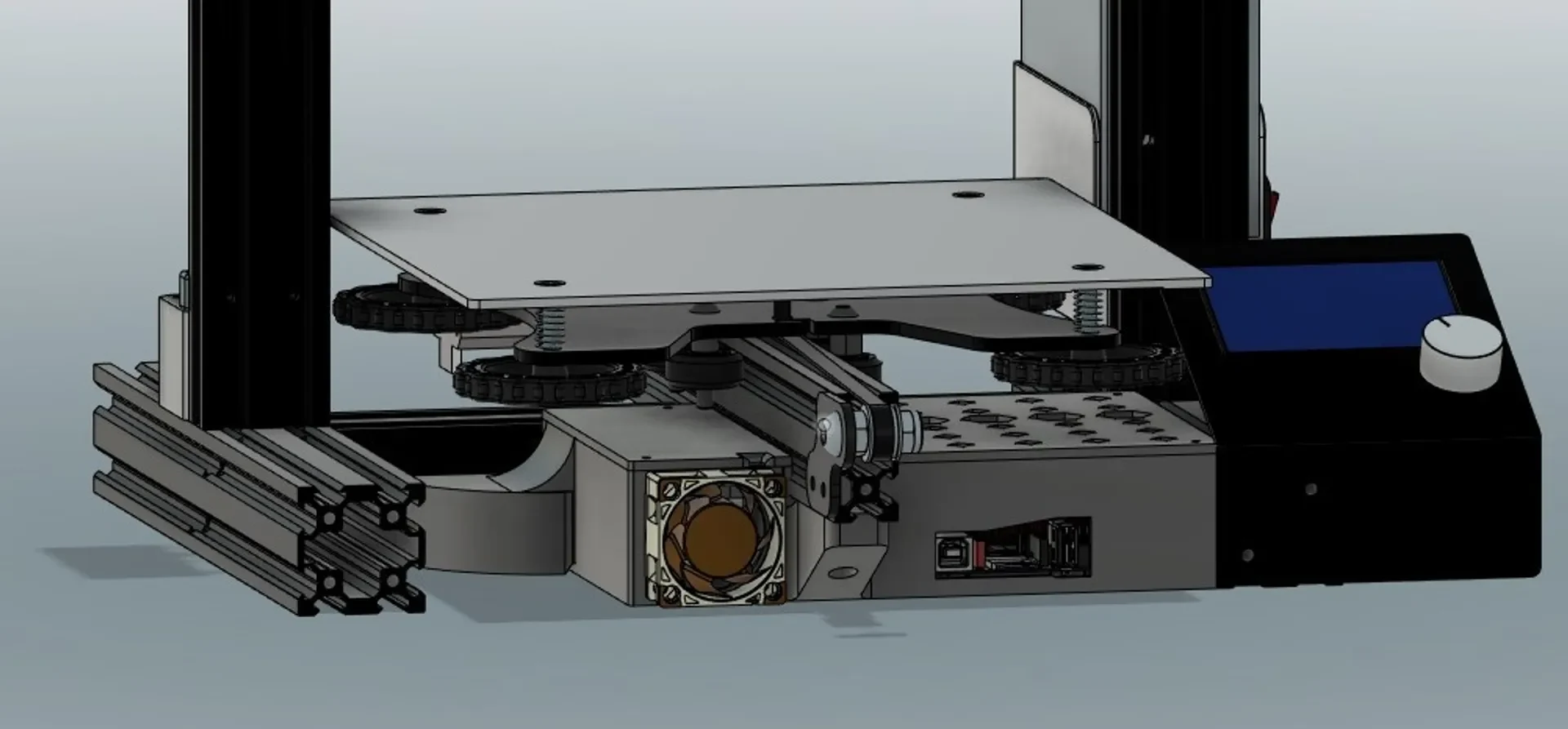

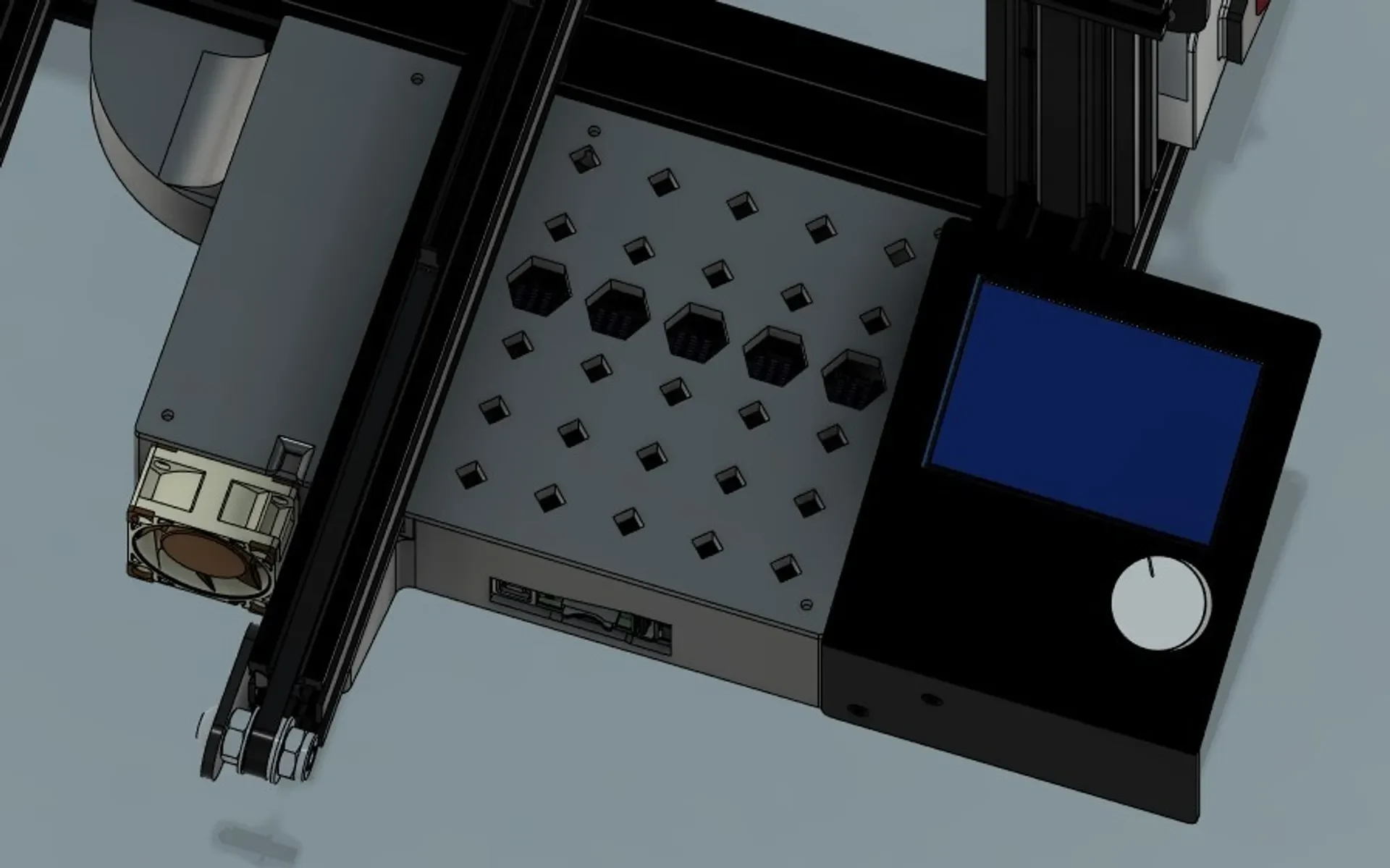

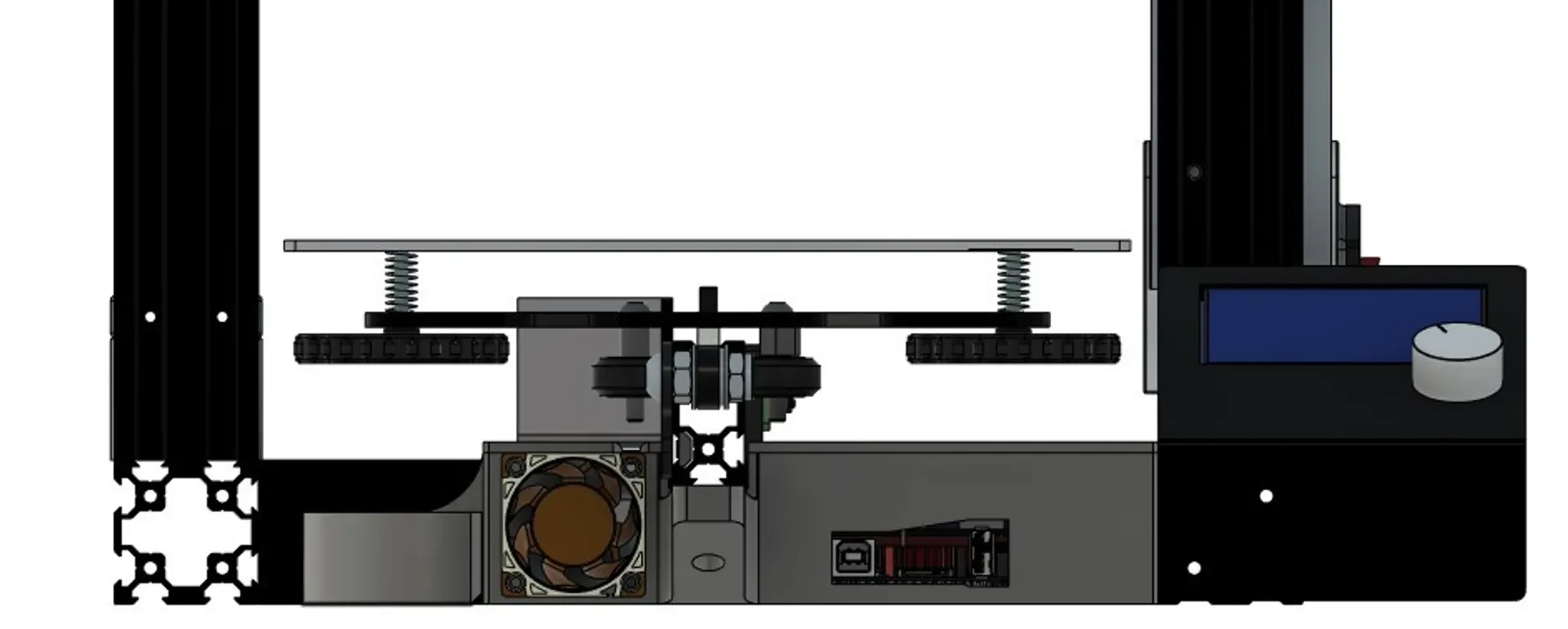

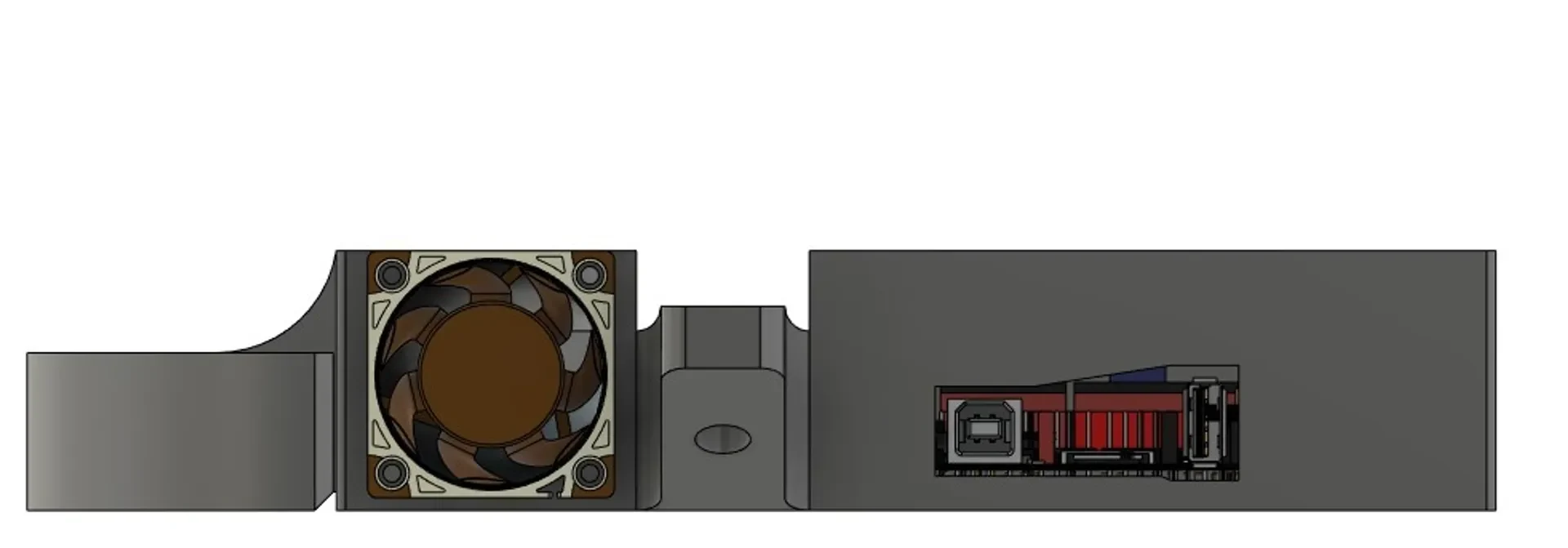

Это корпус электроники для установки платы BigTreeTech SKR (протестировано с SKR) 1.4 Turbo и SKR 2) на Ender 3. Все SD- и USB-порты на плате SKR остаются доступными при такой конструкции корпуса.
.
.
Все механические соединения должны выполняться с использованием метизов M3 и M4.
.
.
Корпус состоит из 5 отдельных частей:

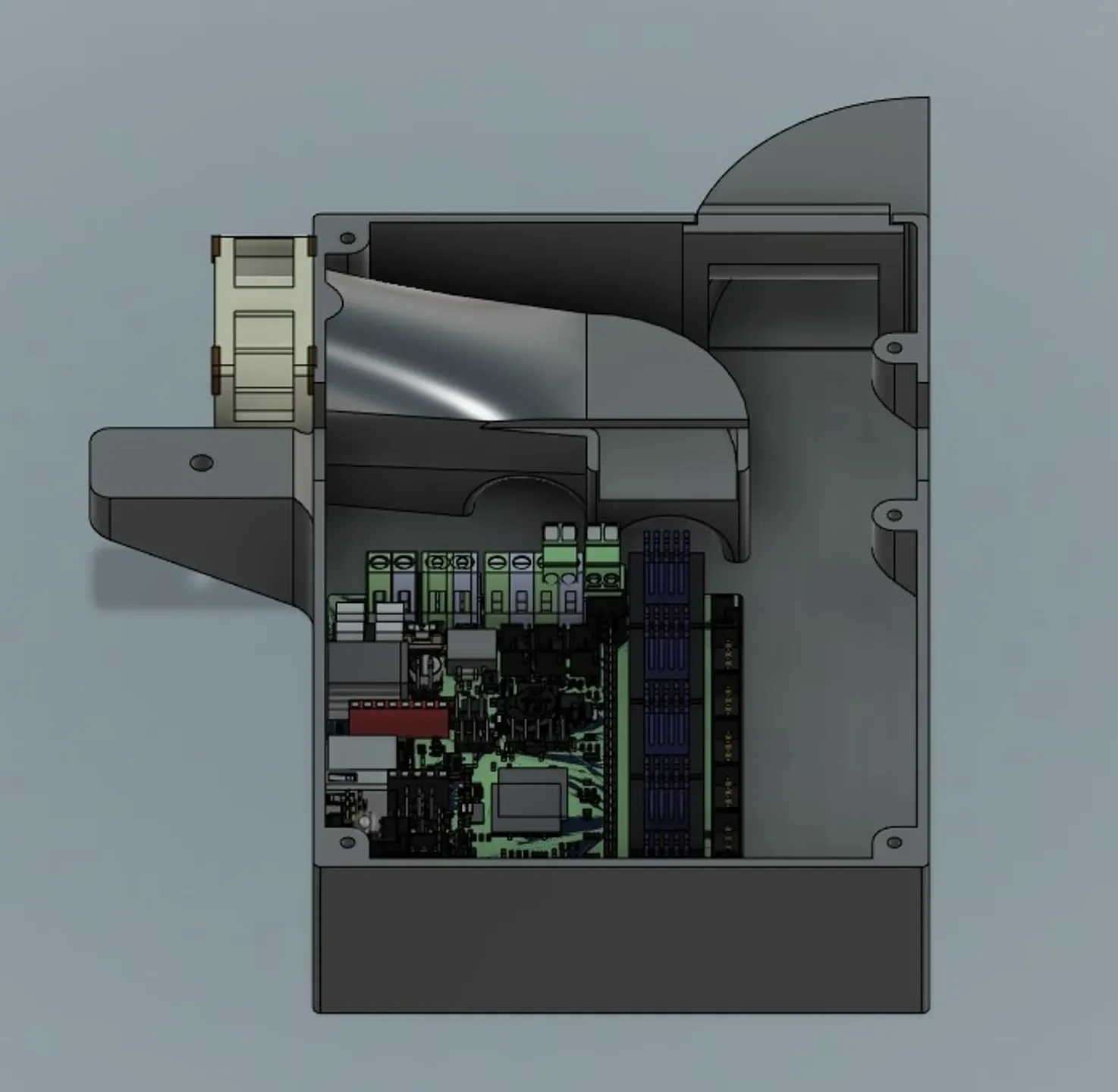

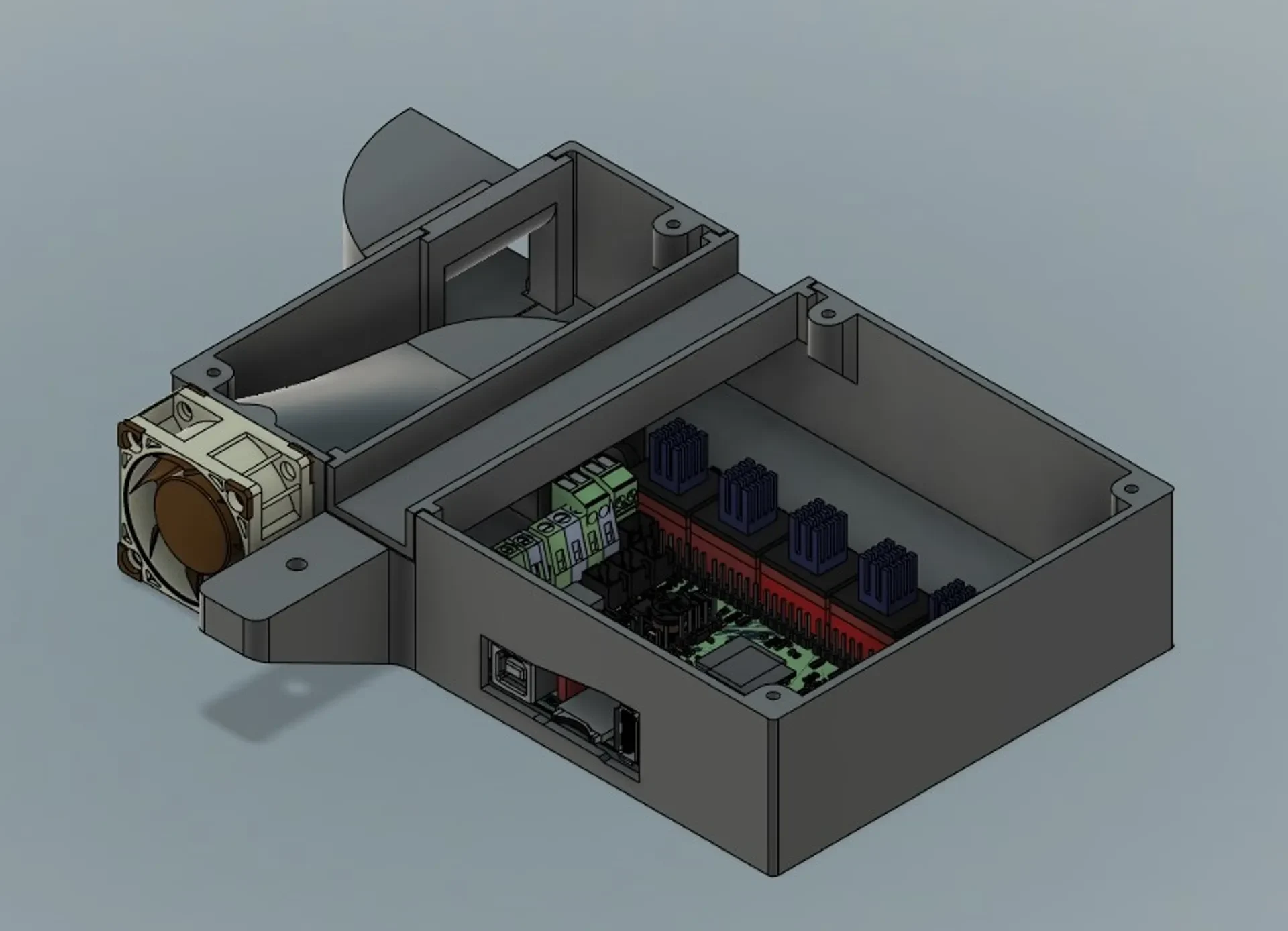

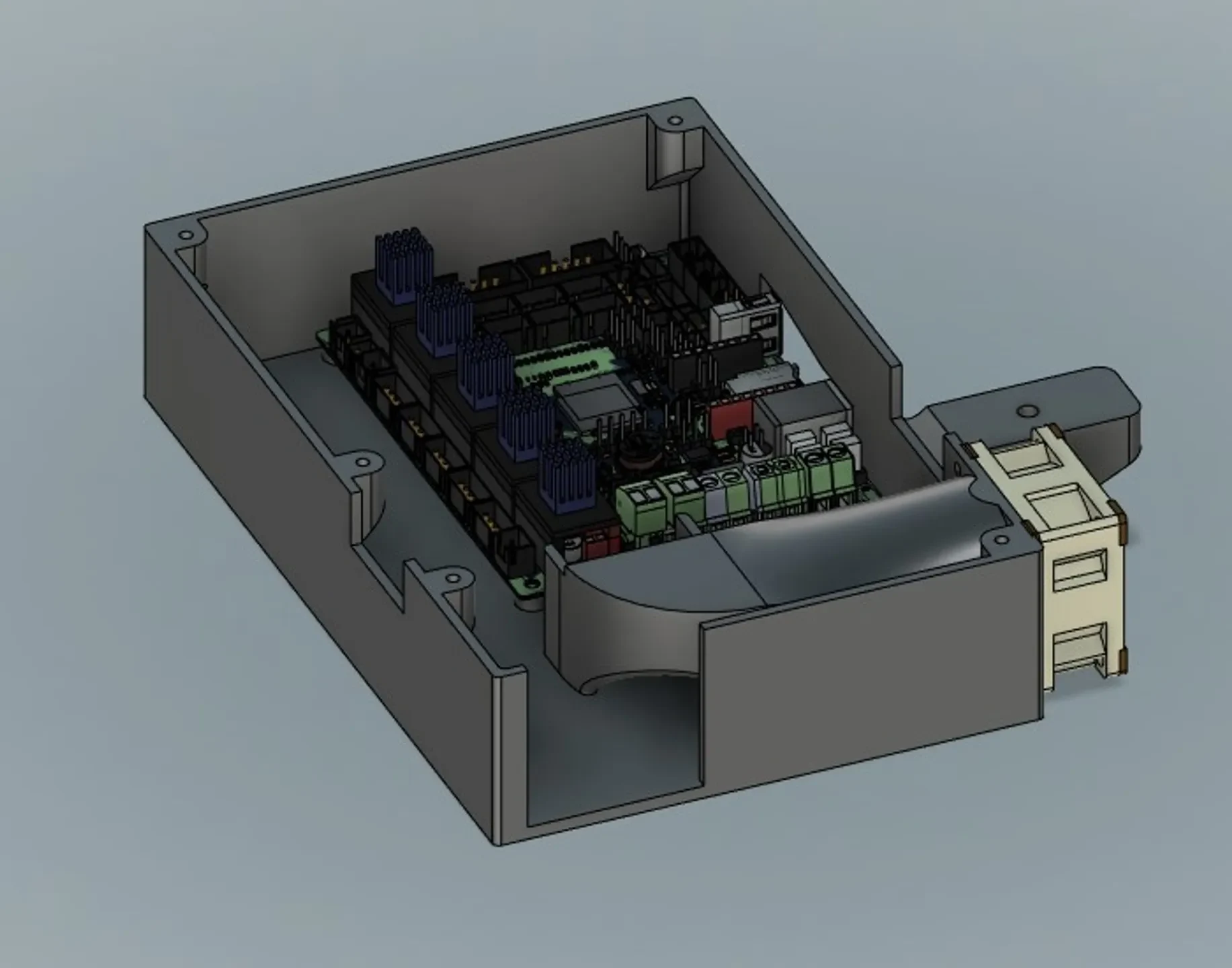

-Основной корпус (вмещает материнскую плату и охлаждающий вентилятор)
— Направляющая для кабелей (проводит все кабели через тот же вырез, в котором они изначально проходили)
-4020 Вырез (закрывает алюминиевый профиль 4020 изнутри корпуса)
-Левая крышка (с вырезом для проводов вентилятора охлаждения)
-Правая крышка (выполняет роль отвода теплого воздуха в корпусе)
.
.

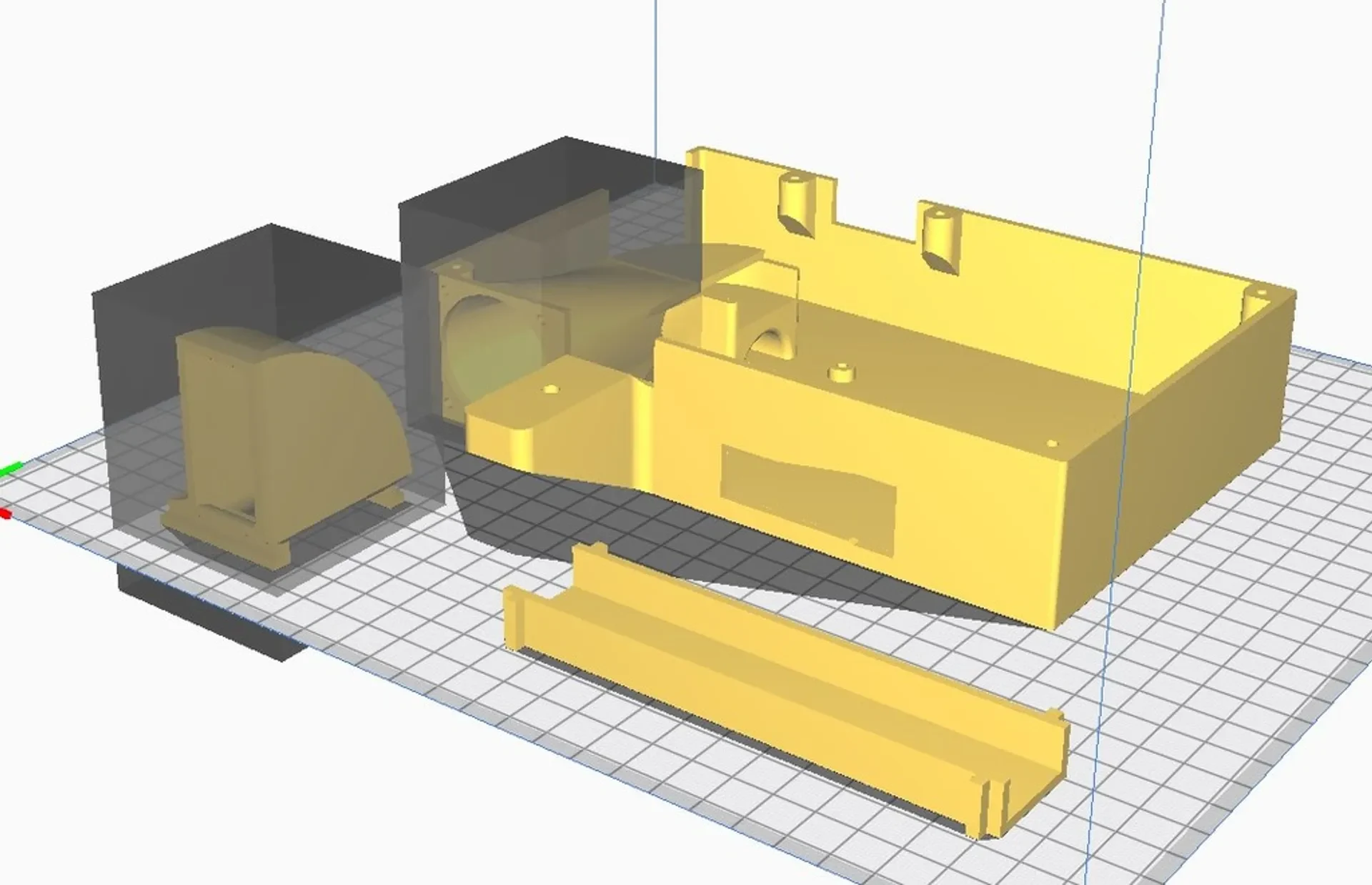

Я приложил несколько снимков экрана с инструкциями по печати и использованию поддержки, поскольку большую часть случаев можно распечатать без опор, поэтому я использовал плагин блокировки поддержки Cura, чтобы уменьшить объем печатаемой поддержки и сохранять ее только в тех областях, где она действительно необходима.
.
.
Отказ от ответственности: установка по-прежнему требует подтверждения за пределами модели CAD.
