FrameBoard

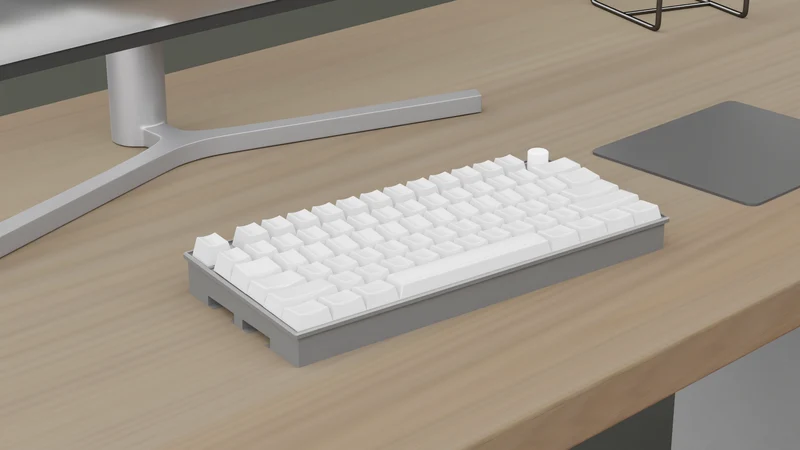

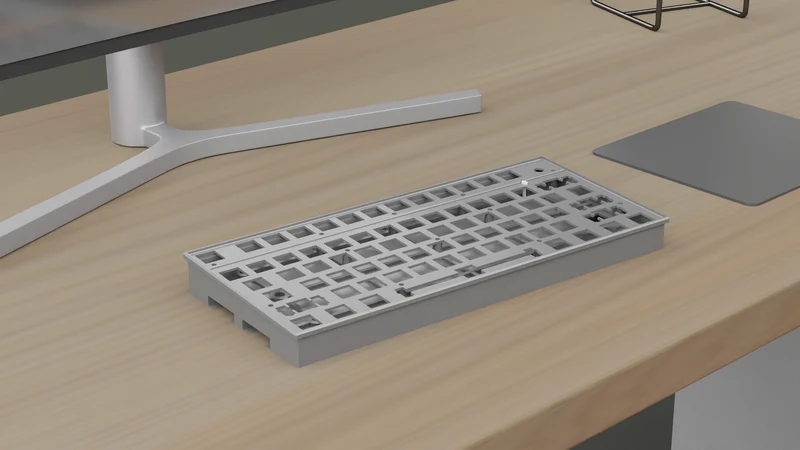

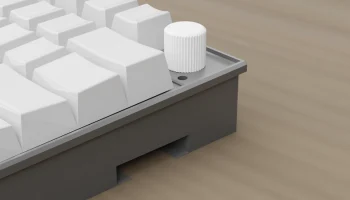

Клавиатура с материнской платой Framework 12 внутри. Уберите беспорядок со своего стола и объедините компьютер и клавиатуру.

Ключевые особенности

70% клавиатура с кодировщиком

Легко заменяемая материнская плата Framework 12.

Совместимость с картами расширения Framework

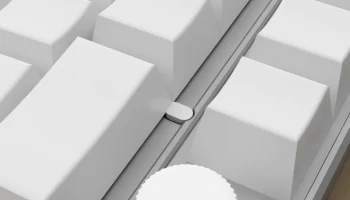

Доступная кнопка питания через механическую кнопку

Поток воздуха обтекает остальную часть материнской платы, а также охлаждает другие компоненты перед охлаждением процессора.

Спецификация материалов

20 термофиксирующих вставок M3*x*4,5

20 винтов M3*12

74 переключателя Cherry MX, монтируемые на пластину

70% Набор клавишных колпачков

EC 11 Энкодер

РП2040 Ноль

Короткий кабель USB-C

Разное: Кабели и припой для ручного подключения матрицы клавиатуры.

Опционально (6 противоскользящих силиконовых ножек диаметром 12-15 мм)

Распечатать

Опоры: Конструкция практически не требует опор. Только правая средняя пластина и левая клавишная панель требуют минимальных опор под склеиваемыми поверхностями.

Край: рекомендуется для внешних частей корпуса и кнопки питания.

Ориентация: распечатайте основные части корпуса на левой и правой сторонах.

Сборка

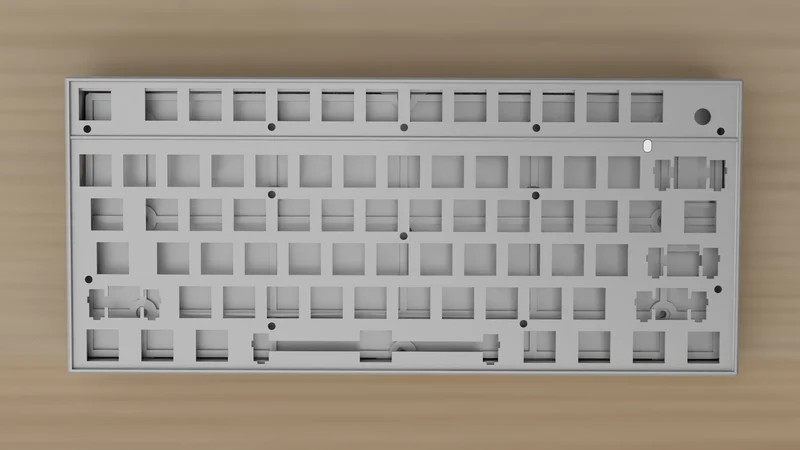

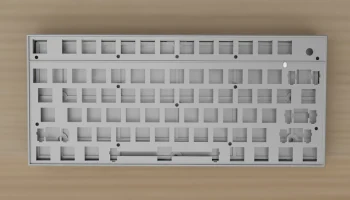

1. Подготовьте детали: склейте половинки корпуса, средней пластины и клавишной панели вместе.

2. Вставки. Закрепите вставки M3 в корпусе и средней пластине.

3. Установите материнскую плату: прикрутите материнскую плату Framework 12 к корпусу.

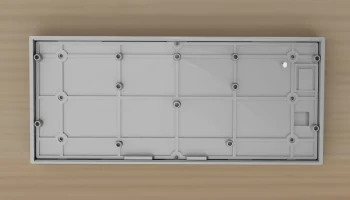

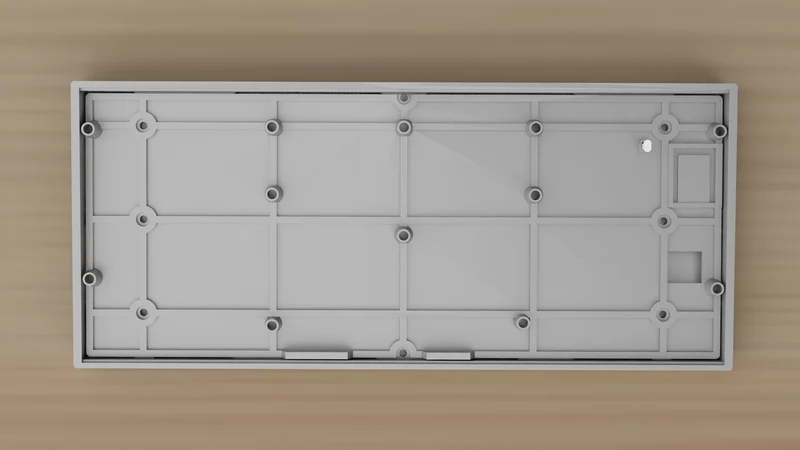

4. Прикрепите среднюю пластину: прикрутите среднюю пластину к корпусу.

5. Подключение клавиатуры и MCU. Подключите матрицу клавиш и прошейте RP2040 Zero, используя руководство по настройке в [репозитории GitHub] (https://github.com/J-Verhaar/FrameBoard/tree/main). Установите проводной RP2040 Zero на обозначенную площадку с правой стороны средней пластины (приклейте лентой, если фрикционная посадка ослабла).

6. Внутреннее USB-соединение. Подключите RP2040 Zero с помощью короткого кабеля USB-C через отверстие для доступа к средней пластине к переднему правому порту USB-C на материнской плате.

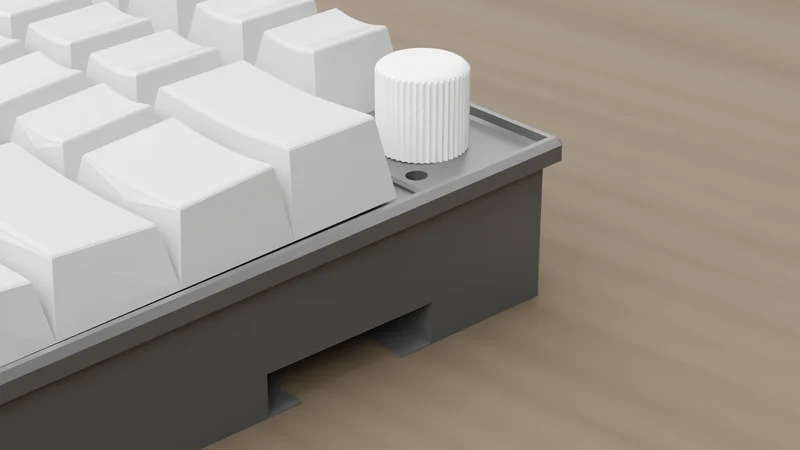

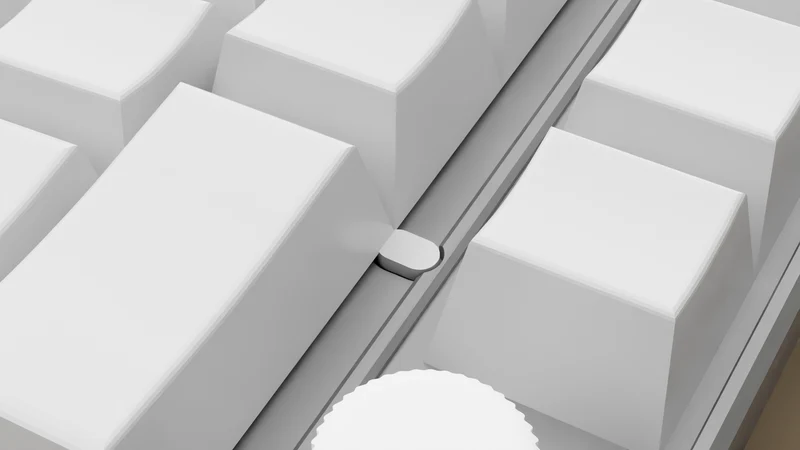

7. Окончательная сборка: завинтите клавиатуру, вставьте кнопку питания в гнездо в верхнем правом овальном отверстии. Вставьте карты расширения/адаптеры Framework, прикрепите колпачки клавиш/ручку и подключите кабели. При желании: добавьте силиконовые ножки к гравировкам на корпусе.

8. Наслаждайтесь!

Прошивка клавиатуры и документация

Подробные инструкции, схемы подключения и файлы прошивки RP2040 Zero доступны на GitHub:

github.com/J-Verhaar/FrameBoard/tree/main

AI-Отказ от ответственности

ИИ использовался только для Readme и диагностики, код и модели создаются вручную.

Атрибуция

Сцена Office Blender (рендеринг): [Jorgeferrer на BlendSwap](https://blendswap.com/blend/26351)

Модели клавишных клавиш (рендеринг): [Benhop на BlendSwap](https://blendswap.com/blend/28909)

Текстуры (рендеринг): [Poliigon] (www.poliigon.com)

Модель ручки энкодера (рендеринг): [Мастерская Kea]

P.S. У меня нет материнской платы Framework 12, поэтому не могу гарантировать. приспособление.
