Экструдер PLAb 3030

PLAB System

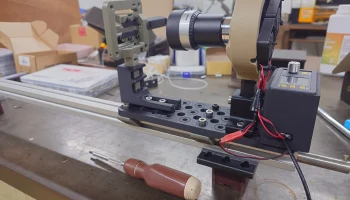

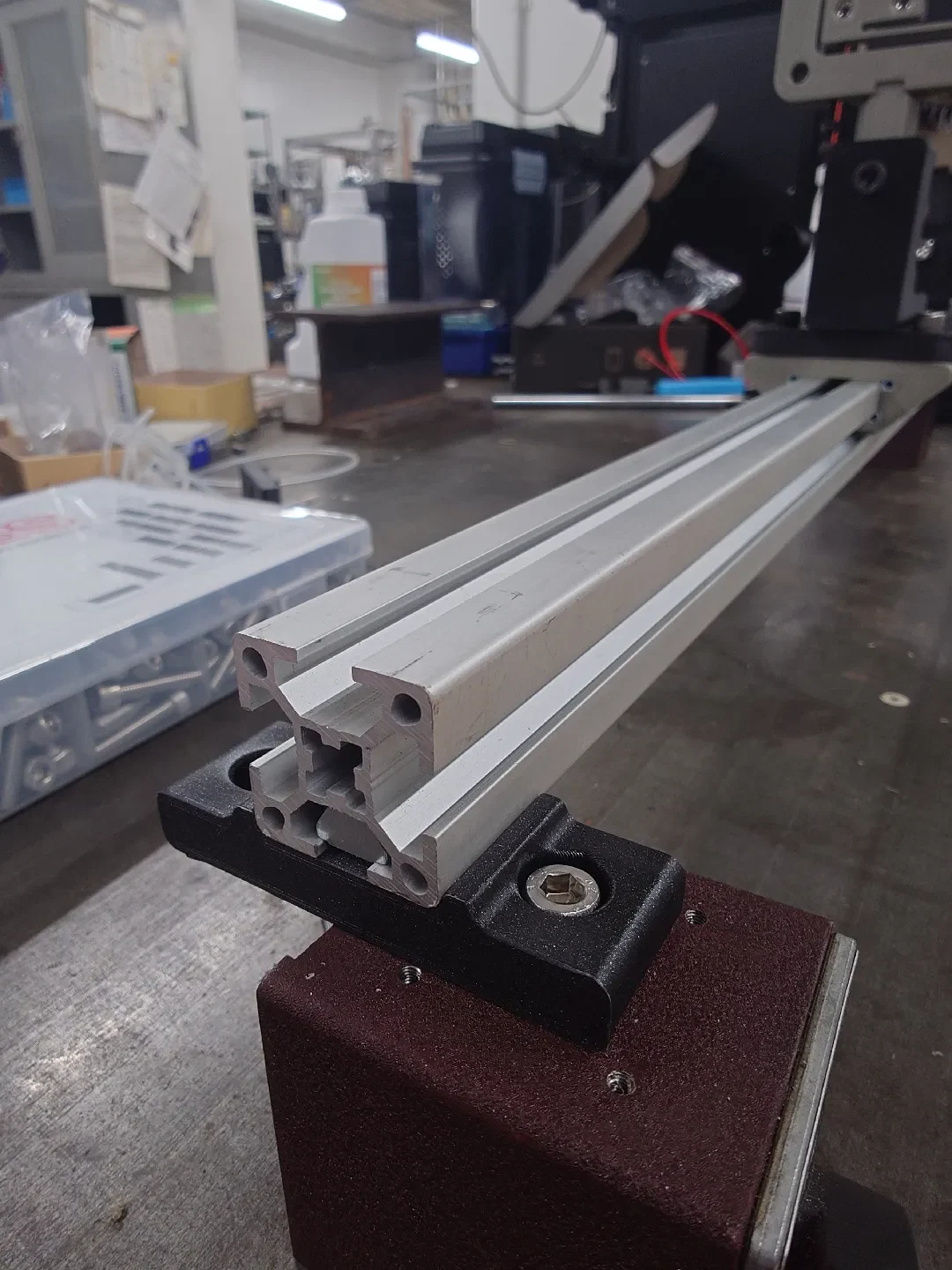

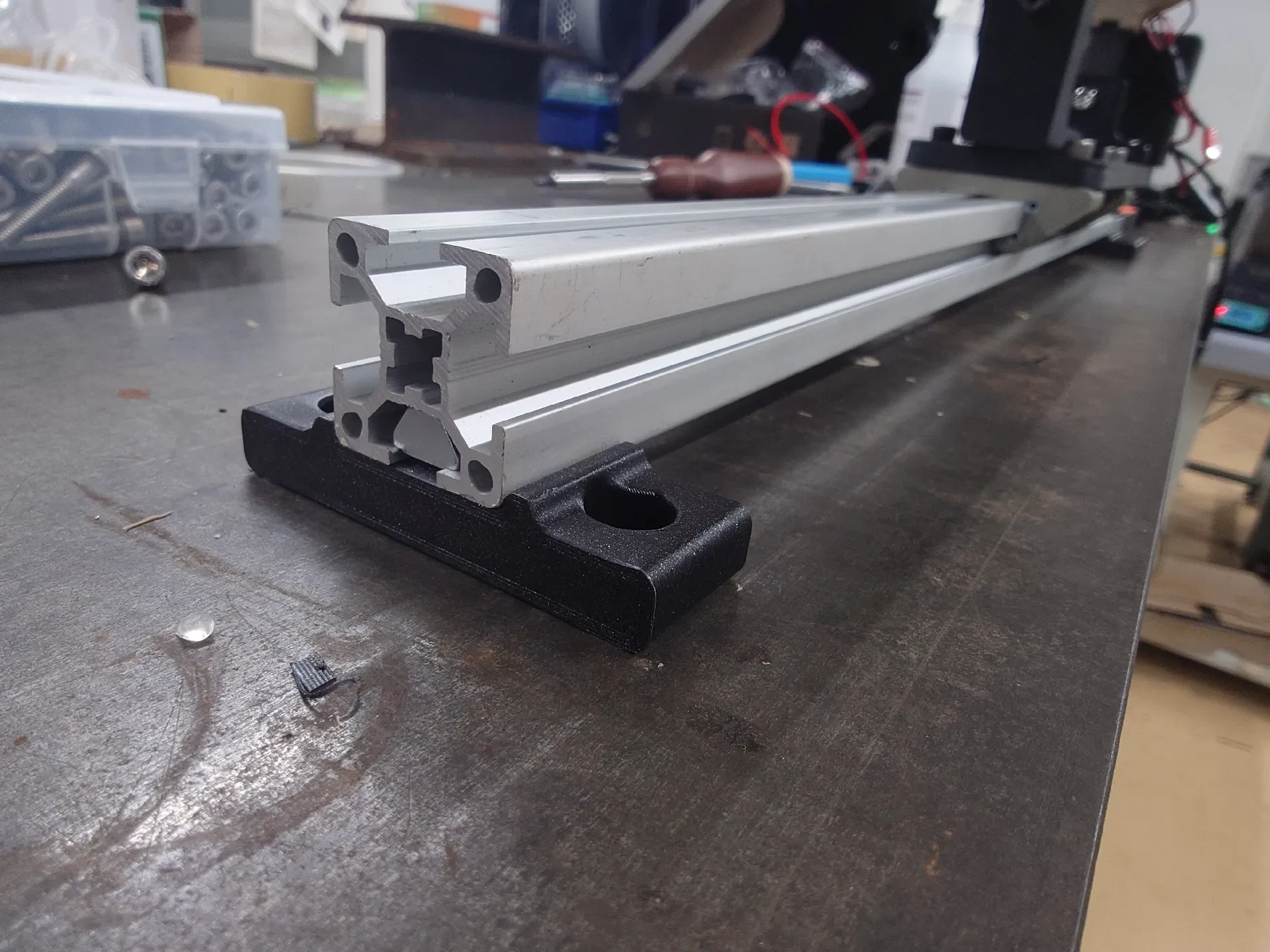

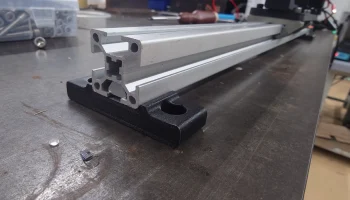

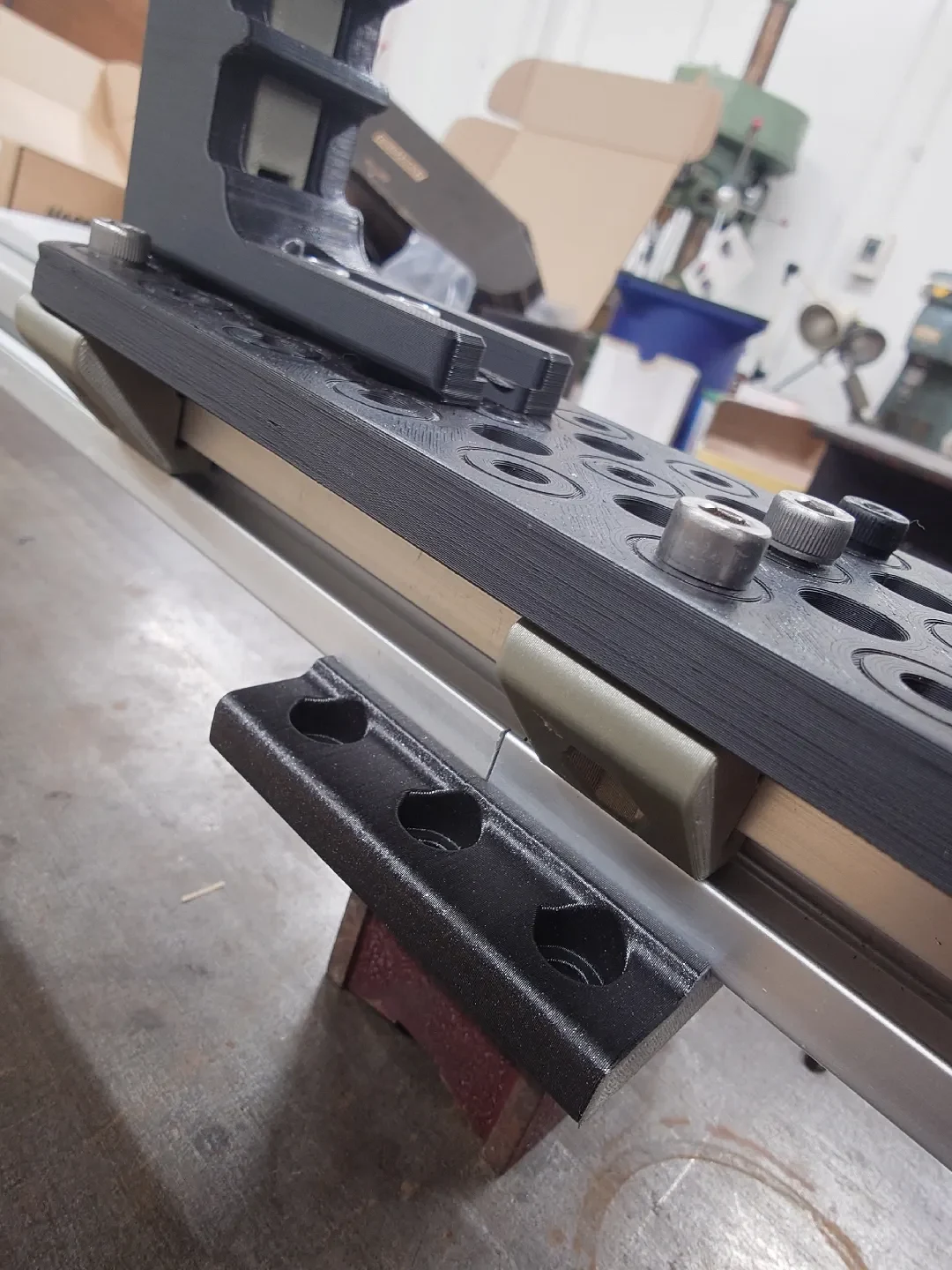

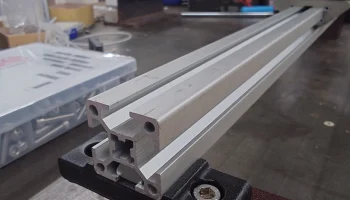

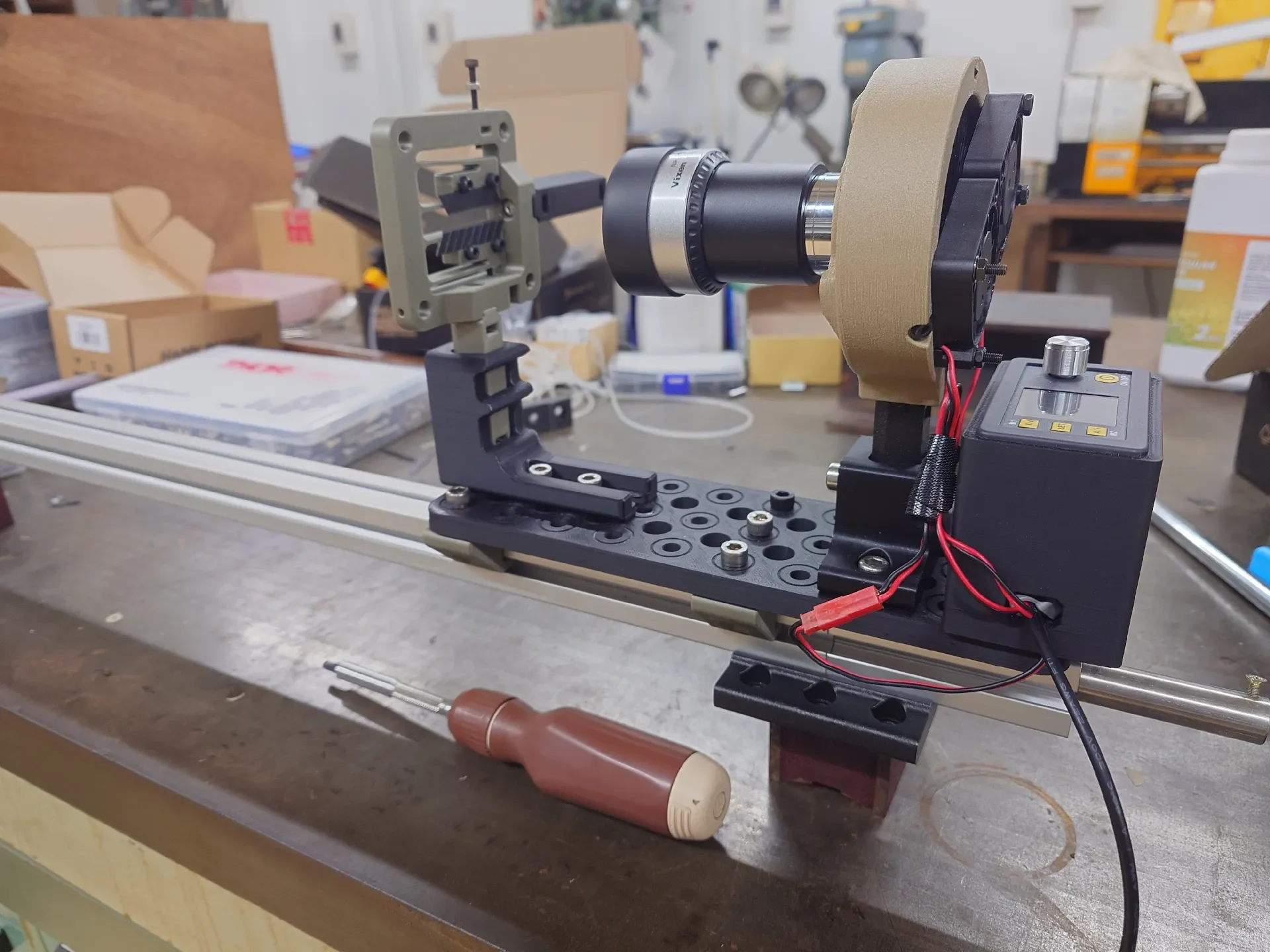

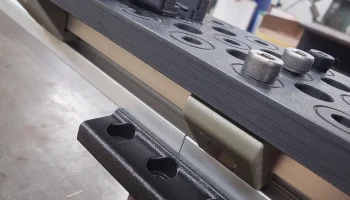

Компонент растущей коллекции оптомеханики PLAb для 3D-печати. Этот компонент монтирует алюминиевый профиль 3030 (30 x 30 мм) на оптические столы, макеты или любую другую систему крепления на основе сетки. Это позволяет вам легко монтировать свои творения 3030 на оптические столы, включая плавное соединение секций 3030 в жестко смонтированную непрерывную направляющую. Разработан специально для линейного носителя PLAb 3030.

Это позволяет использовать стандартную экструзию 3030 вместо дорогостоящих линейных направляющих типа «ласточкин хвост» на оптическом столе. Кроме того, он совместим с адаптером PLAb Breadboard to Post, позволяющим регулировать высоту направляющих.

Что вы будете проектировать? Пожалуйста, загрузите свои сборки как производители здесь, на Printables. Если у вас возникла проблема, вам нужна индивидуальная версия для вашего приложения или у вас просто есть предложение, оставьте комментарий или свяжитесь со мной через страницу моего профиля.

Лицензия и поддержка

Если вы считаете систему полезной, поделитесь ею со своими коллегами. Если это облегчит или удешевит настройку вашей лаборатории, возможно, купите мне кофе, чтобы я мог продолжить разработку системы и сохранить ее бесплатной и открытой доступной по лицензии Open Community License (OCL) с подключаемым модулем общей атрибуции (GAtt).

Конфигурации

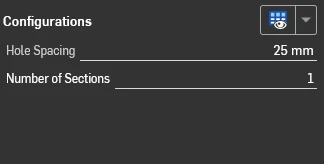

Подмножество опций оператора связи можно загрузить прямо здесь, на странице Printables. Эти модели с расстоянием между отверстиями 25 мм, 25,4 мм (1 дюйм) и 40 мм имеют 1, 2 и 3 ряда расточенных монтажных отверстий. Если вам нужен другой размер, вы можете создать именно тот, который вам нужен, в конфигураторе OnShape. Если вы загружаете документы OnShape, загрузите один из файлов или отметьте «Нравится» здесь, на странице Printables. Таким образом, этот проект смогут найти другие :).

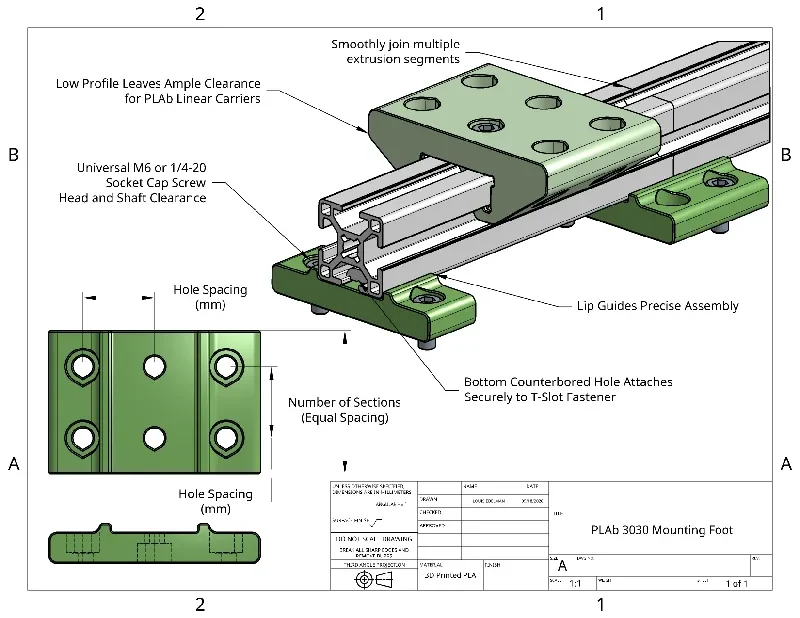

Параметры

Расстояние между отверстиями (мм): устанавливает расстояние между монтажными отверстиями в направлениях X и Y.

Минимум 25 мм для гайки M6, 25,4 мм для гайки 1/4-20.

Установите как D в номерах деталей.

Количество секций: количество рядов монтажных отверстий для создания массива монтажных отверстий 3xN.

N в номерах деталей

Примеры именования деталей

3030Foot-D25-N1 имеет один ряд отверстий, расположенных на расстоянии 25 мм друг от друга.

3030Foot-D25.4-N3 имеет три ряда сетки, расположенные на расстоянии 1 дюйм друг от друга в обоих направлениях.

Модель 3030Foot-D40-2 имеет два ряда монтажных отверстий, расположенных на расстоянии 40 мм друг от друга в обоих направлениях.

Рекомендуемые настройки печати

Система спроектирована так, чтобы ее было максимально просто печатать. Никаких подставок, никаких специальных материалов, никаких трюков со слайсерами. Я начал разработку системы на Prusa Mk3s, а сейчас использую Snapmaker U1 и Prusa XL. Общие рекомендации по печати следующие:

Отверстия обычно печатаются наиболее чисто при высоте слоя 0,2 мм на сопле 0,4 мм, однако более толстые слои и сопла большего размера не должны вызывать каких-либо проблем.

Эти детали в первую очередь оптимизированы для PLA.

Можно использовать более прочные нити, такие как PETG или PCTG, если для вашего применения требуется более высокая прочность и термическая стабильность.

Обычно эти нити жертвуют некоторой точностью, поэтому потребуется некоторая настройка допусков трубки.

Для достижения наилучших результатов используйте три периметра как минимум с четырьмя верхними и нижними слоями.

Заполнение здесь не критично. Обычно я использую 10% Adaptive Cubic.

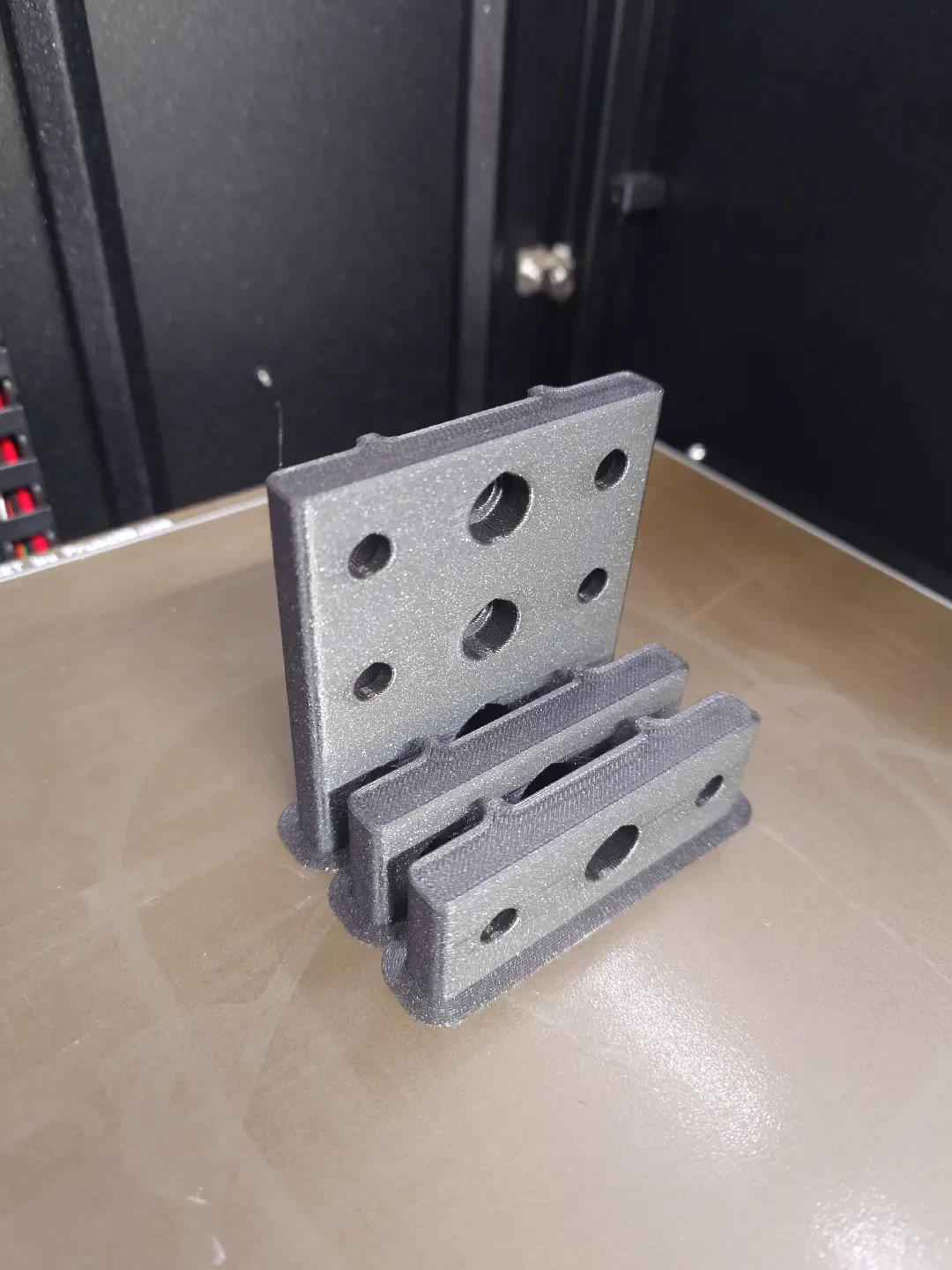

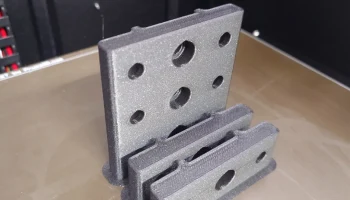

При ориентации печати выступы монтажных отверстий должны быть направлены вверх. Сторону с выступом, удерживающим трубку, следует положить на рабочую платформу вниз.

Пример правильной ориентации детали показан на изображении среза ниже.

Поскольку это тонкие детали, края помогают обеспечить хорошее прилегание к кровати.

Инструкции по сборке и использованию
Необходимые компоненты

3030 Алюминиевый профиль с Т-образным пазом и четырьмя пазами

Протестировано как на сплошных, так и на полых вариантах.

Винты с головкой под торцевой ключ длиной 12 мм M6 или 1/4-20

Самовыравнивающиеся крепежные детали с Т-образными пазами серии M6 30

Сборка

Вставьте винт с головкой под торцевой ключ M6 или 1/4-20 в расточенное отверстие на плоской нижней части ножки.

Наденьте самовыравнивающуюся нить на этот сбн.
