Корпус стоечного сервера для материнской платы Framework...

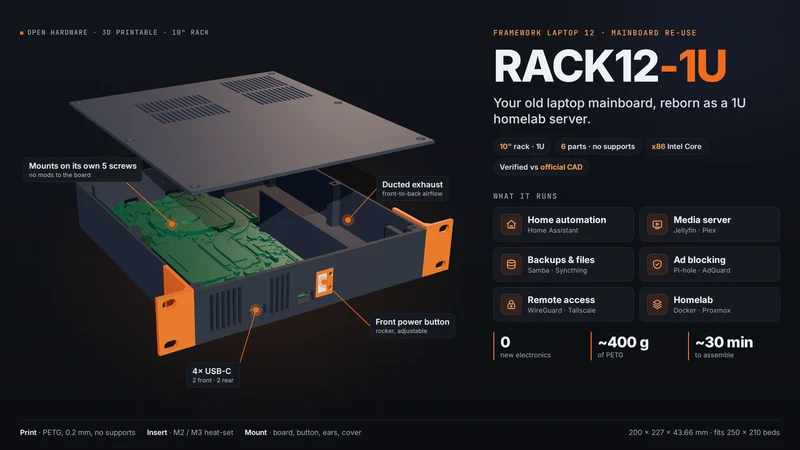

Ваша старая материнская плата Framework Laptop 12, возрожденная как сервер для домашней лаборатории высотой 1U.
Когда вы обновляете ноутбук Framework, старая материнская плата остается. RACK12-1U дает ему вторую жизнь в качестве постоянно включенного сервера в 10-дюймовой мини-стойке рядом с коммутатором и NAS. Это настоящий ПК x86 с DDR5 и твердотельным накопителем M.2, поэтому на нем работают Home Assistant, Jellyfin/Plex, Pi-hole, WireGuard/Tailscale, Docker или Proxmox.
Основные моменты
Стандартная 10-дюймовая стойка, 1U (панель 254 × 43,66 мм, расстояние между отверстиями 236,5 мм)
Крепится на 5 невыпадающих винтов платы — никаких модификаций материнской платы.
Можно использовать все 4 порта USB-C — 2 спереди, 2 сзади (питание + сеть)
Передняя кнопка включения — шарнирная клавиша нажимает на бортовой переключатель, с регулировочным винтом и ограничителем хода, защищающим переключатель
Канальный воздушный поток — передний воздухозаборник, внутренняя перегородка, выхлоп вентилятора прямо из задней решетки.
6 безопорных деталей, самая большая 200×227 мм (подходит для Prusa MK4/CORE One)

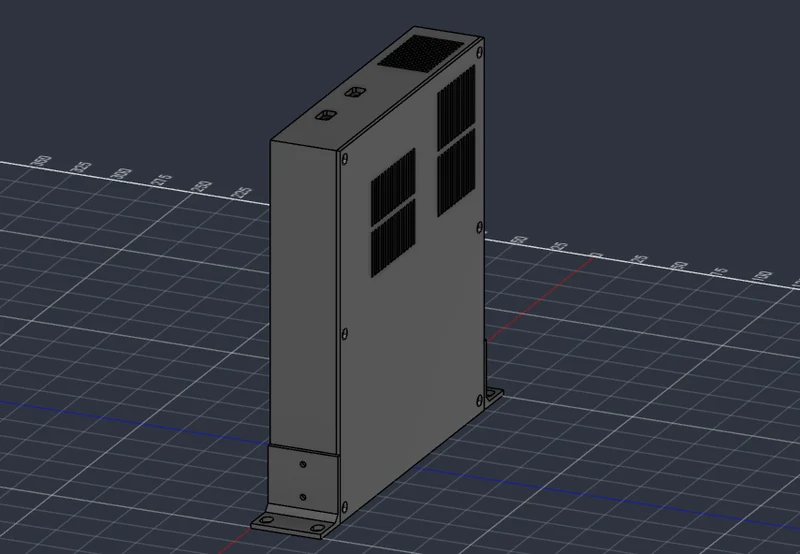

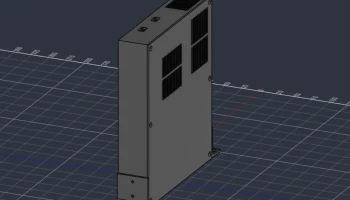

Проверено в официальном САПР Framework: отсутствие помех ни одному из 168 корпусов плат, проверено в Autodesk Fusion.

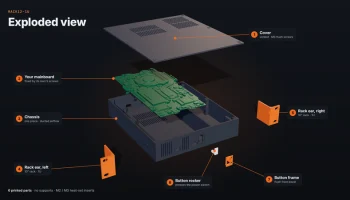

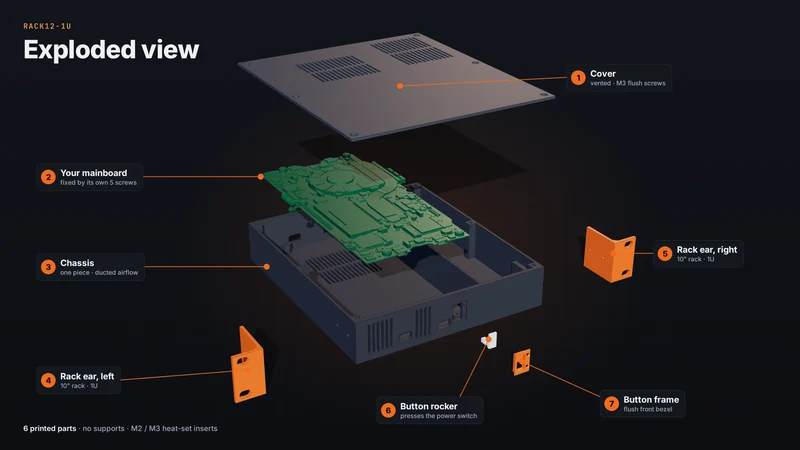

Части
Обложка
(ваша материнская плата)
Шасси
Ушко стойки левое
Ушко стойки, правое
Кнопка-качелька
Рамка для пуговиц
Аппаратное обеспечение
5 термофиксируемых вставок M2 (отверстие Ø3,2) — выступы для плит
10 термофиксируемых вставок M3 (отверстие Ø4,0) — стойки крышки + амбушюры
6 винтов с потайной головкой M3×6 — крышка
4 винта с полукруглой головкой M3×6 — проушины для стойки
2 винта с потайной головкой M2×4 — рамка для кнопок
1 винт M2×5 — регулятор кнопки
10 мм нити диаметром 1,75 мм — шарнирный штифт
4 закладных гайки M6 + винты — стойка
Настройки печати
Часть
Ориентация
Слой
Периметры
Заполнение
Шасси
пол на кровати
0,20
3
15 % гироид
Обложка
верхнее лицо на кровати
0,20
3
15 % гироид
Реечные уши
стоя, L-плоская
0,20
4
40 %, поля 5 мм
Рамка для пуговиц
лицо на кровати
0,12
3
100 %
Кнопка-качелька
лицо на кровати
0,12
3
100 %
Рекомендуется PETG (вытяжная камера нагревается). Никаких опор не требуется — файлы 3MF уже ориентированы.
Сборка
Термофиксированные вставки (M2 заподлицо с верхушками бобышек).
Опустите материнскую плату на 5 выступов и осторожно затяните невыпадающие винты.
Прикрепите балансир к рамке нитью 1,75 мм, вставьте модуль в переднюю панель, зафиксируйте 2 × М2.
Отрегулируйте винт M2×5, пока лопасть не окажется на одном уровне с лицевой панелью.
Прикрутите ушки и крышку.

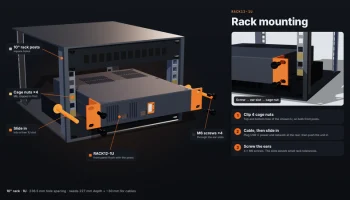

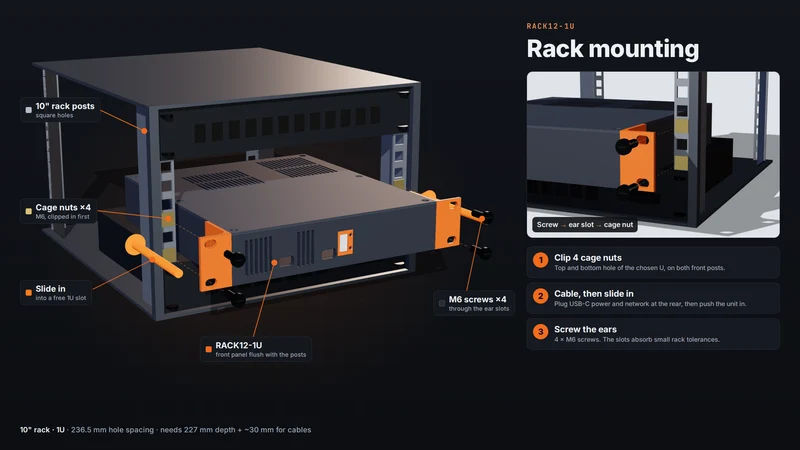

Стойка: 4 закладные гайки, вставные, 4 × M6.
Прежде чем включить питание
Без аккумулятора ноутбука настройки BIOS сохраняются только при использовании перезаряжаемой ячейки RTC ML1220 (никогда CR2032).
Включите опцию «Автономный режим/включение от сети переменного тока» в BIOS.
Необходимая глубина стойки: 227 мм + ~30 мм для кабелей.
